瓶装饮品手提塑料收纳托架结构设计

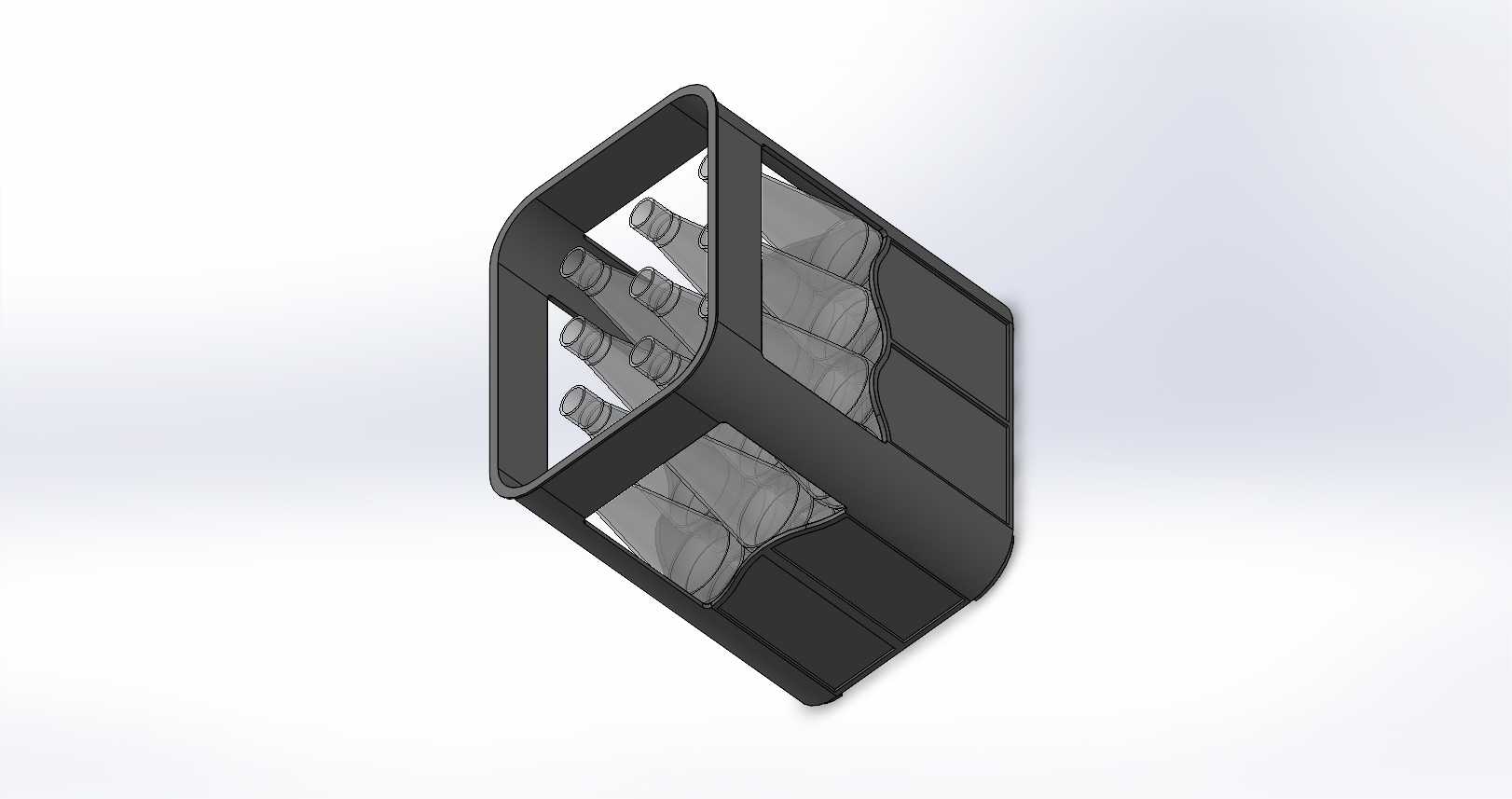

　　日常商超流通、户外便携饮水场景里，瓶装水的批量携带始终存在握持不便、瓶身易滑落磕碰的痛点，这款塑料托架正是针对该场景开发的承载结构，可同时容纳六支标准口径瓶装饮用水，适配市面上主流500ml规格PET瓶装饮品的外轮廓尺寸，无需额外捆扎即可实现单手提携多瓶饮品的使用需求。从结构设计逻辑来看，整体采用一体注塑成型的开放式框架结构，没有多余的封闭面板，一方面能够最大程度降低材料用量，控制单件产品的生产成本，另一方面开放式结构也能快速沥干托架内部残留的水渍，避免长期积水滋生霉菌，适配冷藏柜、户外野餐、家庭囤货等多场景的使用需求。托架的握持区域做了内凹圆弧过渡处理，边缘全部做了R2以上的圆角倒钝，避免注塑件飞边划伤使用者手掌，

　　握持段的宽度控制在35mm，符合成年人手掌握持的人机工程尺寸，单手提携满装状态的托架时，手掌受力分布均匀，不会出现局部压痕明显的问题。承载区域的每个瓶位都做了贴合瓶身锥度的弧形定位筋，筋条高度为瓶身高度的三分之一，既能对瓶装饮品形成径向限位，防止搬运过程中瓶身倾斜滑脱，又不会过度包裹瓶身导致取放时卡滞，取瓶时只需稍微倾斜瓶身即可顺利取出，单瓶取放的操作力度控制在10N以内，操作顺畅无卡涩。托架底部做了连续的网格状加强筋结构，在不增加整体壁厚的前提下，将底部的抗弯强度提升了40%以上，满装六瓶水的总重量约3.3kg时，底部最大变形量控制在0.8mm以内，不会出现底部下塌导致瓶身滑落的问题。框架的侧边连接位置做了加厚的过渡圆角，

　　避免应力集中导致的注塑件开裂，经过反复跌落测试验证，从1.2米高度自由跌落至水泥地面时，框架连接位置不会出现断裂、裂纹等失效问题。考虑到堆叠存储的需求，托架顶部的外轮廓尺寸略小于底部内轮廓尺寸，空架状态下可以实现多层嵌套堆叠，堆叠10层的总高度仅为单层高度的2.3倍，能够大幅降低仓储和运输过程中的空间占用，提升物流周转效率。在安装边界适配方面，该托架的整体外廓尺寸适配常规家用冰箱门架的置物格深度，放入冰箱时不会出现门体无法关闭的问题，同时也适配商超端架的陈列尺寸，可直接作为陈列载体放置在货架上，无需额外的陈列道具。结构设计过程中充分考虑了注塑工艺的脱模需求，所有侧壁的脱模斜度控制在1.5度，没有倒扣结构，

　　无需复杂的抽芯模具即可实现批量生产，进一步降低了模具开发和量产的成本。针对不同使用场景的需求，该托架的结构还具备一定的拓展性，可在侧边预留的卡扣位置加装标识牌、挂绳等配件，适配品牌定制、促销活动等差异化使用需求，比如在侧边卡扣位置粘贴品牌标识贴，即可作为促销活动的赠品载体，无需额外改动主体结构。实际使用过程中，该托架除了承载瓶装饮用水之外，也可适配相同直径的瓶装饮料、玻璃瓶装调味品等产品，具备一定的通用承载能力，日常居家使用时也可作为桌面收纳架，放置瓶装洗护用品、手工工具等长条形物件，拓展了产品的使用场景。
