皮卡车型适配钢制后保险杠结构设计

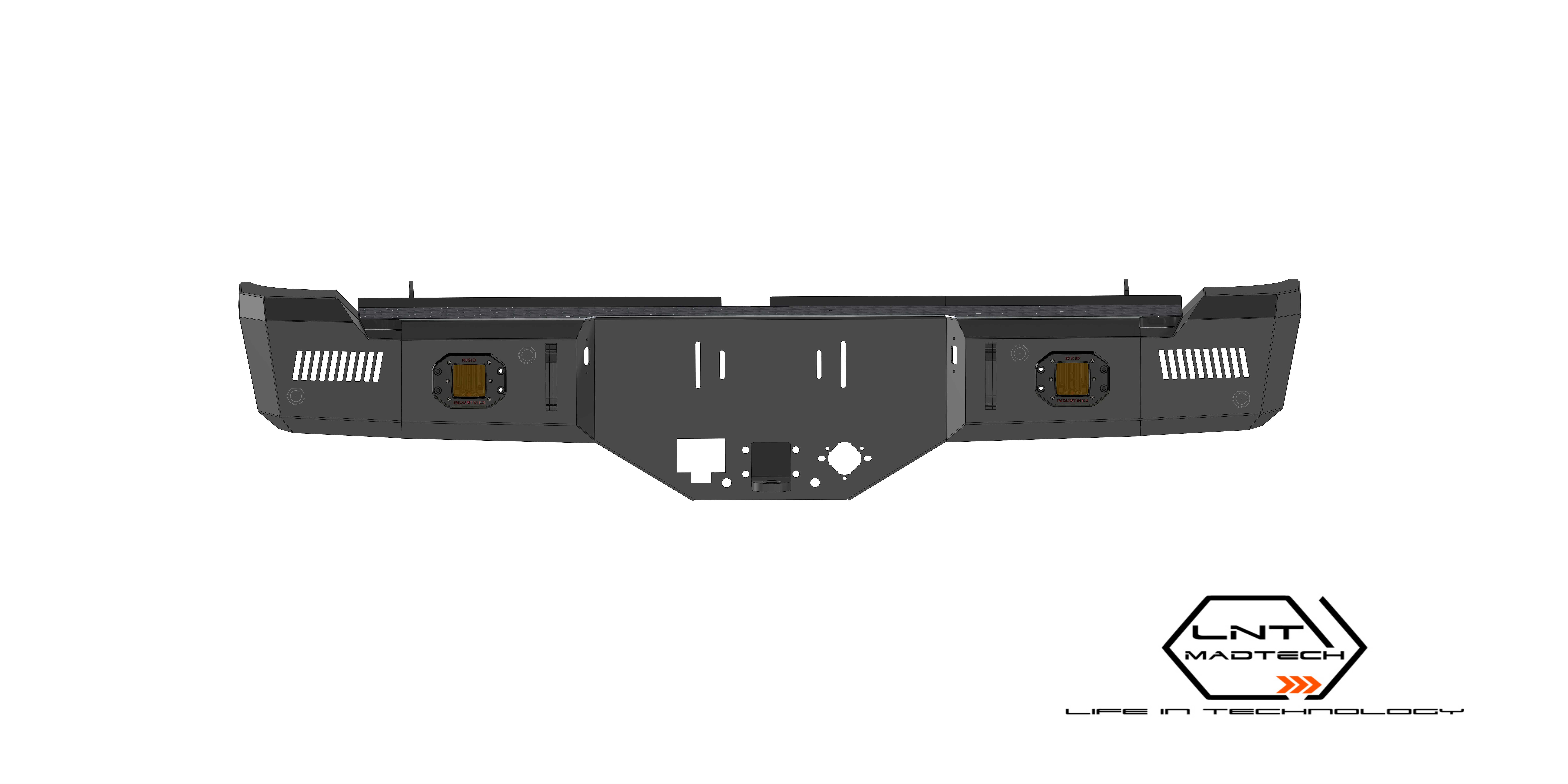

　　皮卡车型的后防护结构长期处于复杂工况下，既要承担低速碰撞时的能量吸收、车身防护作用，也要兼顾户外越野场景下的防刮、防托底需求，同时还要预留后装附件的安装接口，这也是本次钢制后保险杠设计的核心出发点。不同于乘用车型的塑料包覆式后杠，皮卡后杠需要直面非铺装路面的碎石冲击、装卸货物时的磕碰，甚至极端越野场景下的障碍物抵靠，因此材质选用高强度钢板冲压焊接成型，整体结构采用分段式受力设计，中部主体为厚钢板冲压的主承力结构，两侧延伸段贴合皮卡后翼子板的安装曲面，避免突出车身过多影响离去角。从安装边界来看，设计阶段完全匹配对应车型的后车架安装孔位，不需要对原车底盘结构做任何打孔、切割改动，所有安装点均对应原车底盘预留的螺栓孔位，

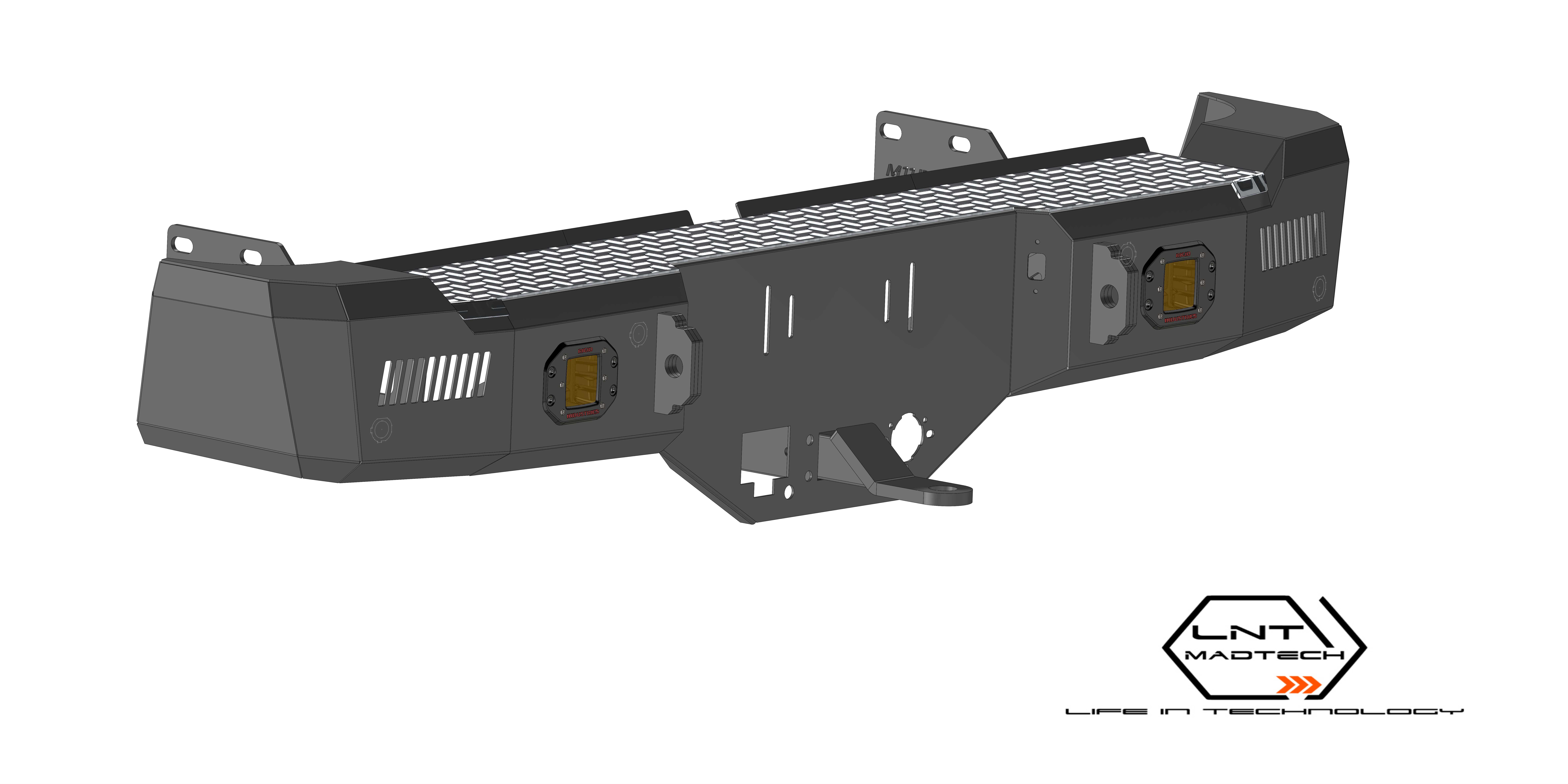

　　安装时直接通过高强度螺栓与车架纵梁尾部的安装座连接，主承力点的贴合面设计有冲压成型的加强筋，避免长期颠簸工况下出现连接位变形、螺栓松动的问题。功能层面，杠体中部预留了拖车方口的安装位，可直接适配通用型拖车钩、拖车臂等附件，满足皮卡拖拽房车、摩托艇、小型设备拖车的使用需求；两侧对称位置集成了倒车雷达的安装孔位与牌照灯的走线通道，不需要后期额外打孔固定雷达探头，孔位精度按照雷达探头的安装公差设计，装配后不会出现探头松动、探测角度偏移的问题；杠体上部的平面做了防滑冲压纹路，可作为临时踩踏的踏板使用，方便人员拿取货厢内部的货物，踩踏区域下方设计有双层钢板焊接的加强结构，可承受成年男性的站立载荷，不会出现踩踏凹陷变形的情况。

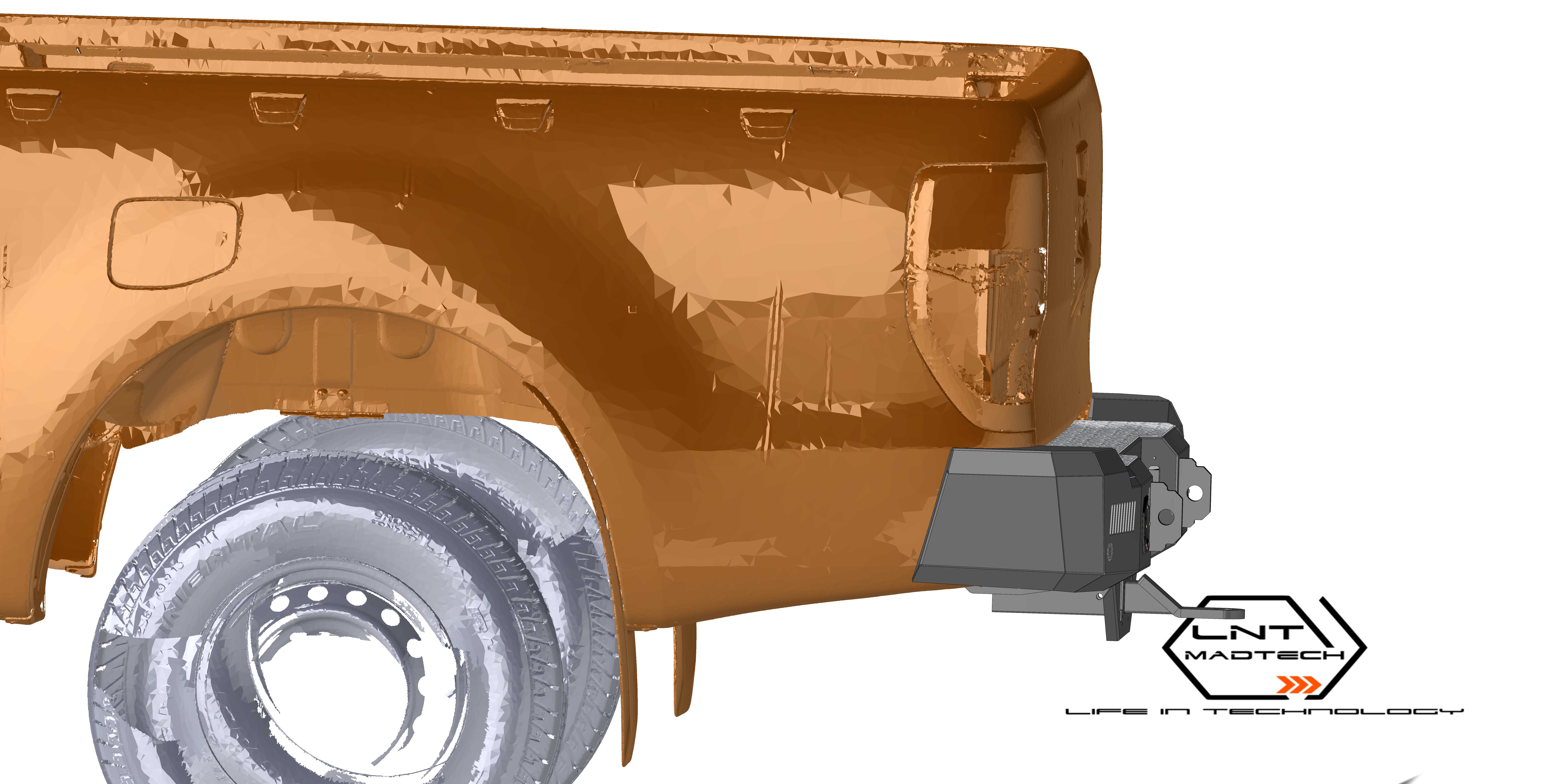

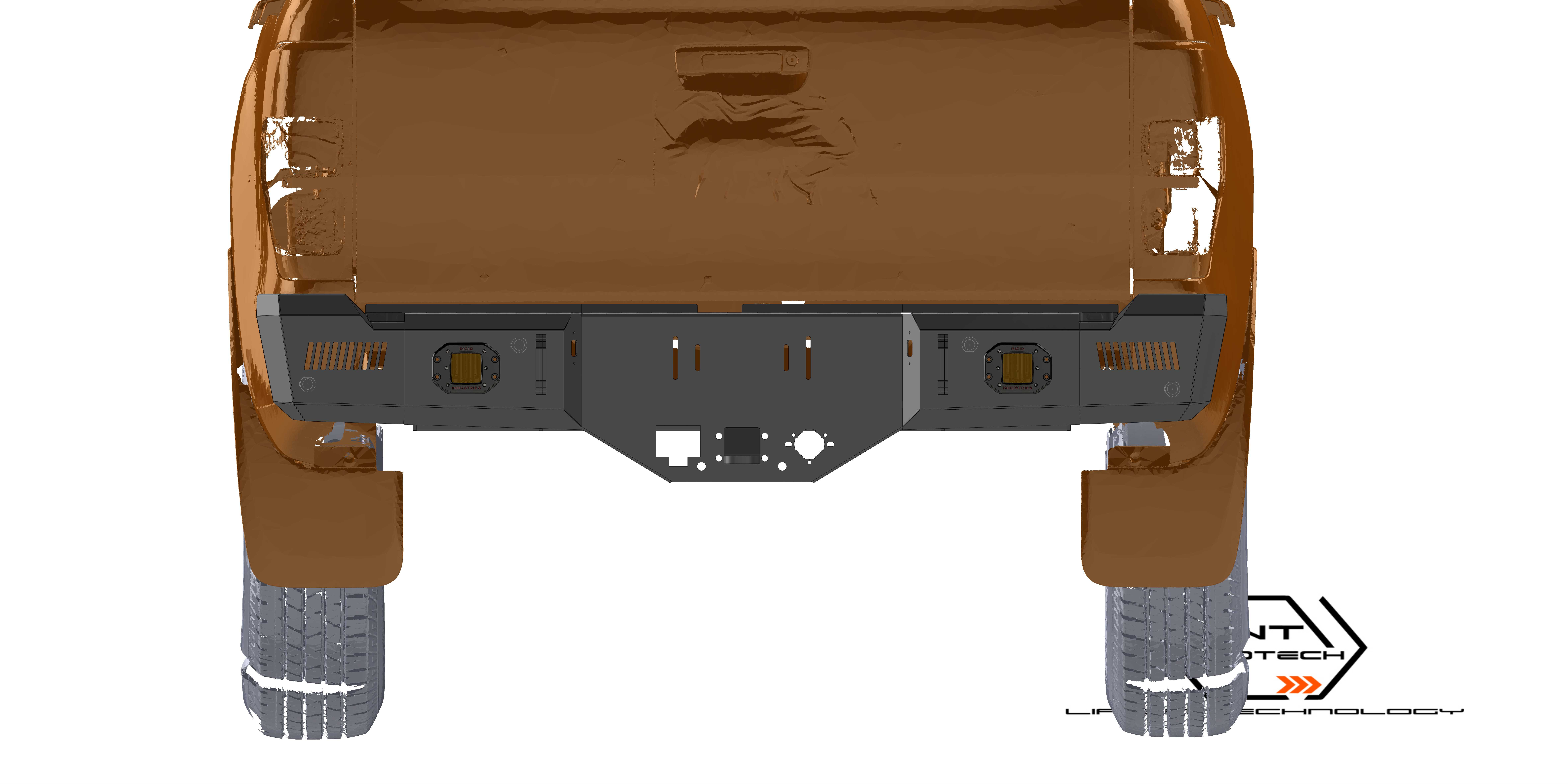

　　两侧的反光标识安装位做了内凹设计，避免户外穿越时被树枝、碎石刮坏反光片，杠体下部的造型做了上收的切角处理，最大化提升车辆的离去角，避免越野爬坡时后杠最先接触地面造成托顶。设计过程中针对不同品牌皮卡的尾部曲面做了适配性调整，对应不同车型的后尾门开合间隙、后尾灯安装位置做了差异化的轮廓修正，确保安装后杠体与尾门、尾灯、翼子板之间的间隙均匀，不会出现尾门开合刮蹭杠体的问题。焊接工艺上采用二氧化碳气体保护焊，所有焊缝位置都做了打磨处理，避免应力集中，表面处理采用户外级喷塑工艺，耐砂石冲击、耐紫外线老化，长期户外使用不会出现掉漆、锈蚀的问题。杠体内部预留了辅助灯的走线空间，用户后期加装倒车辅助灯、越野后射灯时，

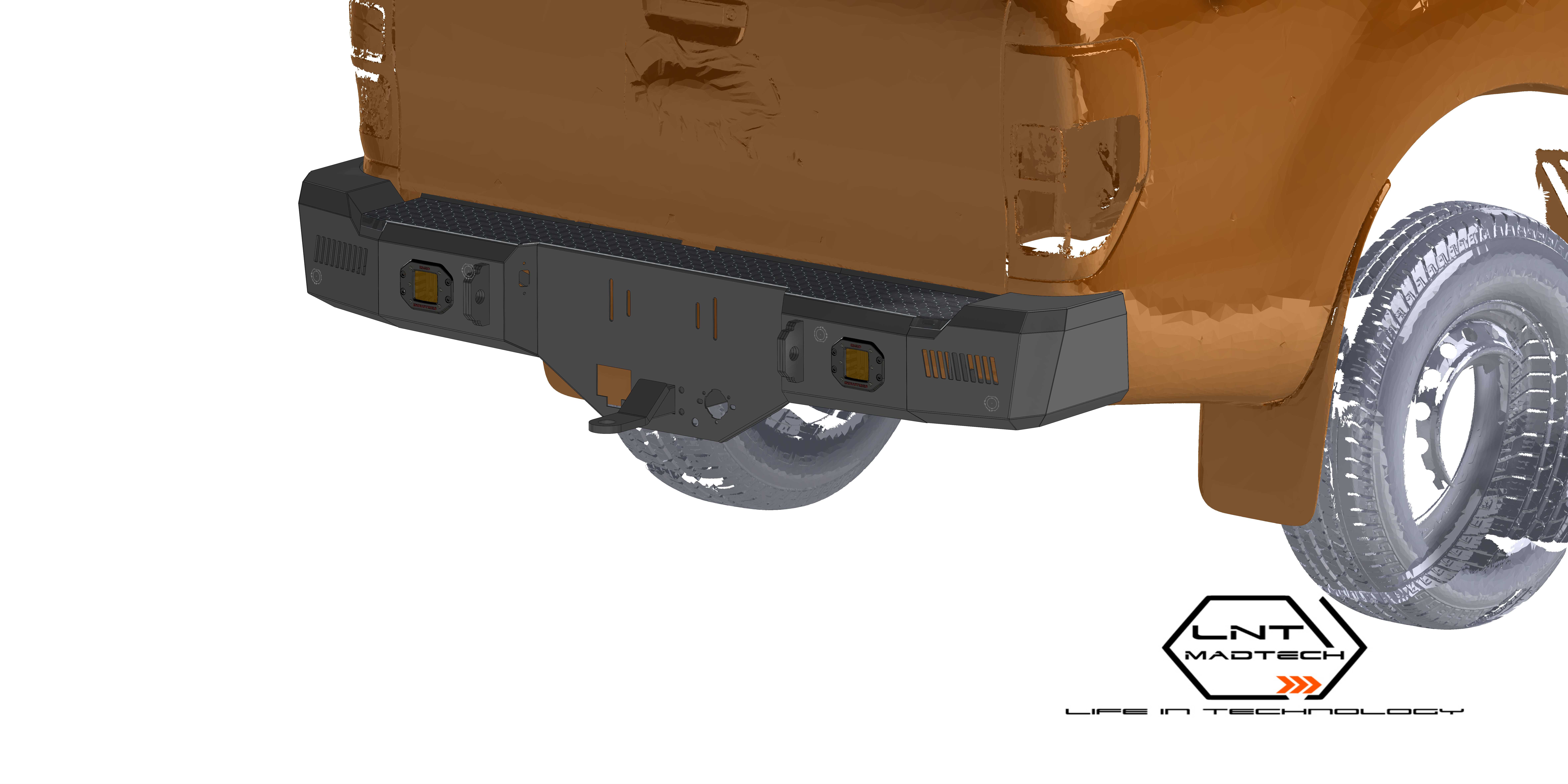

　　可以直接将线路从杠体内部穿到车架走线通道，不需要额外在杠体上开孔走明线，兼顾了外观整洁度与线路防护需求。不同于市面上通用型后杠需要切割修改才能适配的问题，这款设计完全针对对应车型的尾部数据做正向开发，所有曲面数据都经过实车扫描验证，安装后的贴合度与原厂配件一致，同时钢制结构的强度远高于原厂的薄钢板或塑料后杠，在发生低速追尾、户外碰撞障碍物时，能有效将冲击力传递到车架纵梁，避免冲击力直接损坏货厢、尾门等更换成本更高的车身部件。针对皮卡用户经常在货厢装载重型设备、建材的使用场景，杠体中部还预留了后爬梯的安装接口，用户后期加装货厢爬梯时不需要额外焊接支架，直接通过预留孔位固定即可，接口位置的承力结构做了加厚处理，可承受爬梯使用时的反复载荷。
