机床用异形定位连接金属结构件

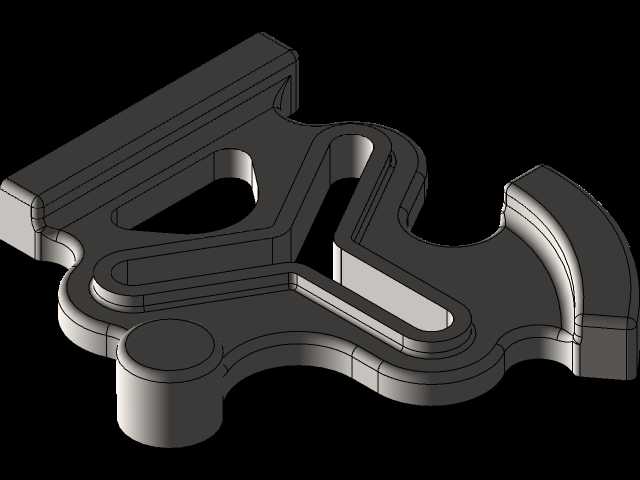

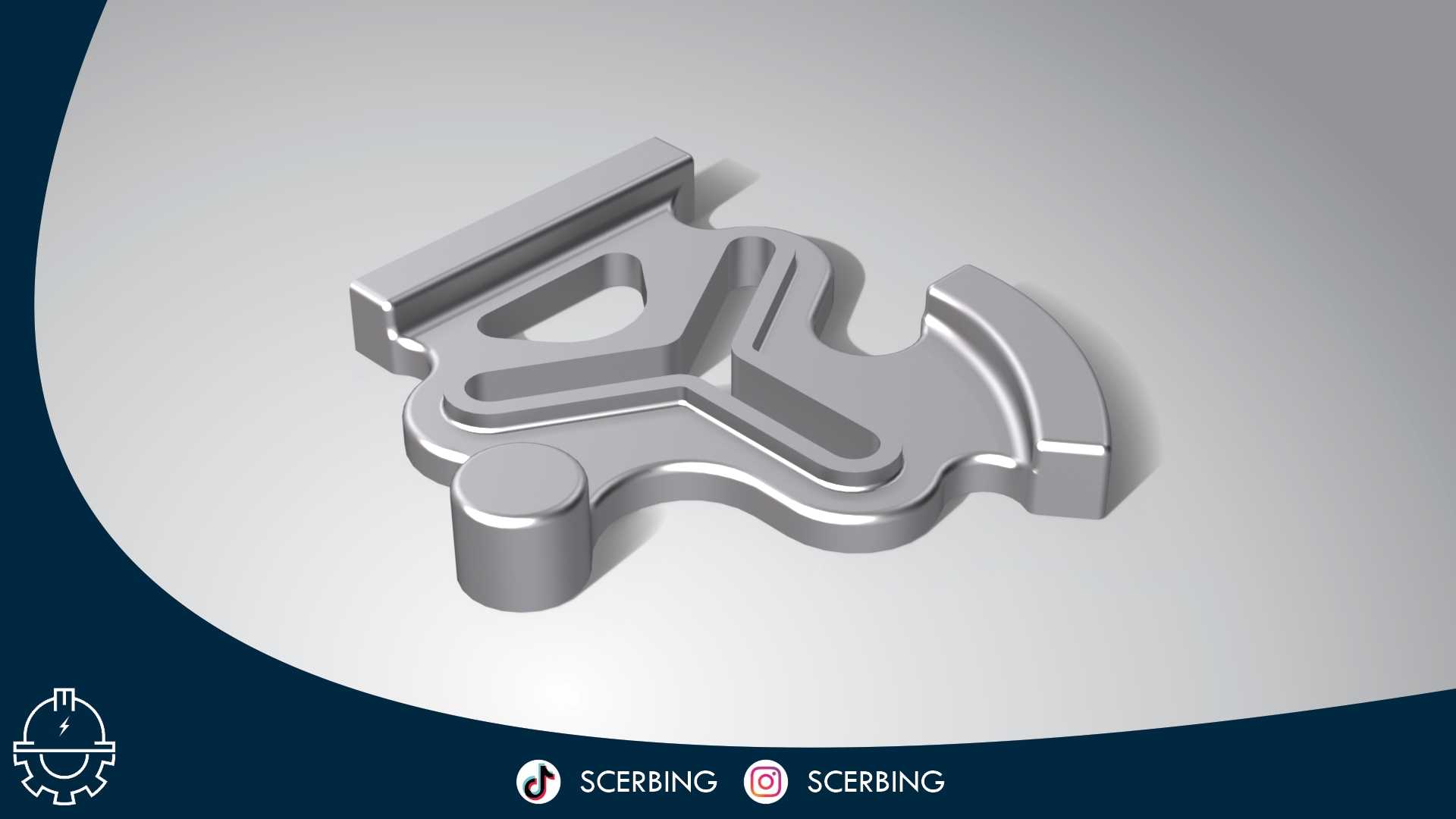

　　该异形结构件主要应用于普通卧式车床的进给机构定位环节，在CA6140这类常规机床上，这类零件承担着溜板箱行程限位与辅助导向的复合作用，实际装配时嵌装在床身导轨侧的安装槽内，与溜板上的触发挡块配合，完成进给行程的硬限位触发，避免溜板超程碰撞卡盘或者尾座。从结构设计来看，零件整体采用一体化铣削成型思路，没有拼接焊缝，整体刚性更适合机床高频往复运动的工况，不会因为长期碰撞出现连接松动的问题。零件左侧的弧形凸台是主要的受力接触面，表面做了圆弧过渡处理，和挡块接触时不会出现应力集中刮蹭的问题，接触区域的厚度预留了3mm的磨损余量，长期使用后即使接触面有磨损，也不会快速失效，能减少日常维护的更换频率。中间的异形镂空结构不是单纯的减重设计，

　　镂空的内侧直边是辅助导向面，装配时可以沿着床身的定位凸条滑入安装位，不需要额外做找正调整，能缩短现场装配的调校时间，同时镂空结构也能减少零件整体的热变形量，机床长时间运行产生的热量传导到零件上时，镂空区域可以释放热膨胀应力，避免零件胀死在安装槽内。右侧的半圆弧结构是安装定位基准，和床身上的圆柱定位销配合，装配时直接卡入定位销就能完成径向定位，不需要额外打表找正，安装孔位的同轴度公差控制在0.02mm以内，能保证每次更换零件时的重复定位精度一致，不会因为更换配件出现行程限位位置偏移的问题。零件底部的圆柱凸台是锁紧受力点，凸台高度比安装槽深度小0.1mm，锁紧螺栓拧紧后，零件整体会紧贴安装槽底面，不会出现翘曲，

　　凸台的直径比锁紧螺栓头部大5mm，能分散螺栓的锁紧压力，避免长期压紧后零件表面出现压痕变形。从安装边界来看，零件整体最大外轮廓尺寸控制在120mm80mm25mm范围内，安装时不需要对床身原有结构做二次加工，直接替换原有同类型限位件即可，适配CA6140车床床身侧的标准安装槽尺寸，安装后突出导轨面的高度不超过15mm，不会和溜板上的其他附属部件产生运动干涉。在实际加工层面，这类零件的所有受力面都做了倒角处理，没有尖锐棱角，装配时不会划伤操作人员，也不会因为应力集中出现磕碰掉块的问题，非接触面的表面粗糙度控制在Ra6.3即可，不需要做额外的抛光处理，能平衡加工成本和使用性能，接触受力面的表面粗糙度控制在Ra1.6，

　　保证和挡块接触时滑动顺畅，不会出现卡滞。在实际使用场景中，这类零件除了硬限位作用，还能辅助作为进给位置的参考基准，操作人员手动进给时，可以通过观察零件和挡块的相对位置，判断剩余进给行程，减少操作失误的概率。零件的材质选用45号钢整体加工，表面做发黑处理，能适应车间内的切削液、润滑油腐蚀环境，不会轻易生锈，长期使用也能保持尺寸精度。设计时特意将所有转角处都做了R2以上的圆角过渡，避免铣削加工时出现刀具崩损的问题，同时也能减少零件热处理时的开裂风险，适合批量加工生产。
