CA6140机床用L型多工位安装固定支架

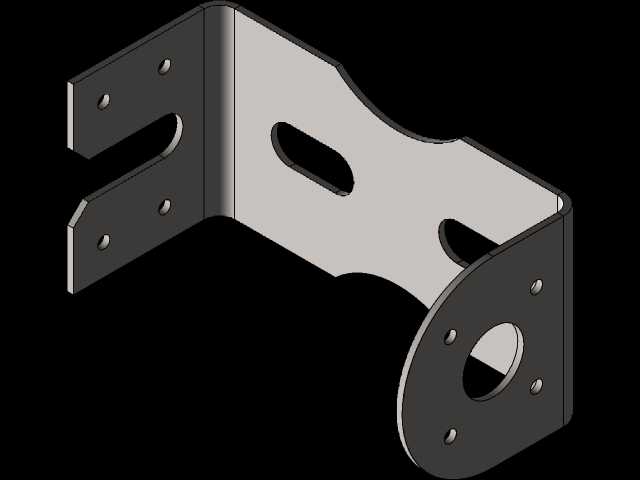

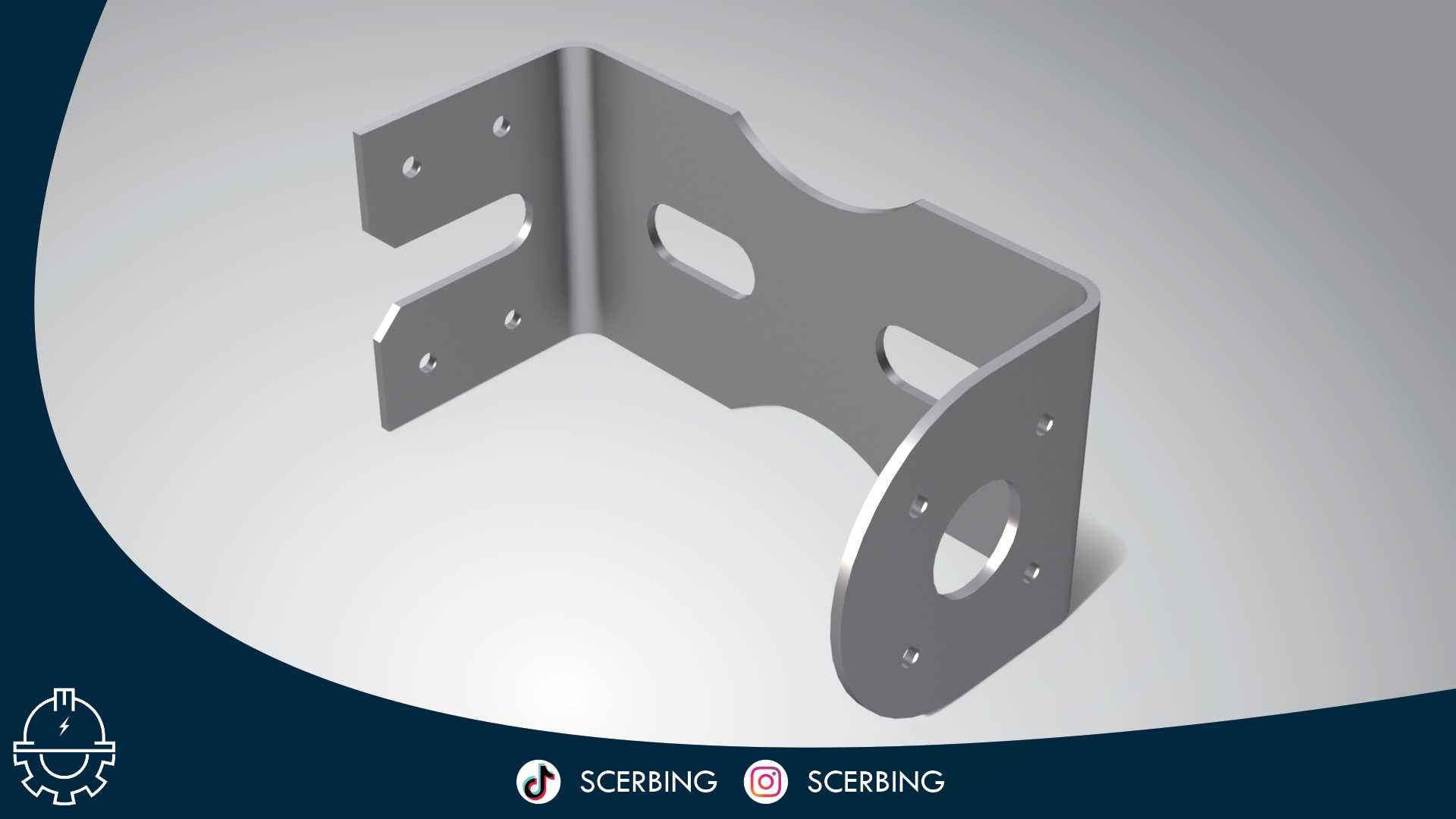

　　这款L型折弯钣金支架是CA6140普通车床配套的安装固定构件，主要用于车床侧部操作区域的附属元件挂载，可同时承载行程开关、润滑管路固定座、小型接线端子排三类不同功能的元件，替代原有分散式的独立安装片，解决原结构安装点位零散、后期维护拆换效率低的问题。从结构设计来看，支架采用2mm厚冷轧钢板一次折弯成型，折弯内角做R1.5的圆角过渡，避免折弯处应力集中导致的开裂问题，垂直折弯边与水平安装边的垂直度公差控制在0.1mm以内，保证安装后各挂载元件的位置精度。支架的左侧伸出段开设两个Φ5.2的沉头安装孔与一个长圆形调节槽，沉头孔用于与车床床身预制的螺纹孔做刚性固定，长圆形调节槽可提供8mm的前后位置调整量，适配不同批次床身的安装孔位公差，

　　避免因铸件孔位偏差导致无法装配的问题。支架的中部弧形过渡段开设两个长圆形减重孔，在不降低结构整体刚性的前提下减少钣金材料用量，同时弧形轮廓可避让床身侧部的凸起加强筋，安装后支架与床身表面的间隙控制在2mm以内，不会出现干涉蹭碰的情况。支架右侧的半圆安装端面上均匀开设四个Φ4.5的通孔与中心一个Φ22的大通孔，中心大孔用于穿过润滑管路或者线缆，周围四个小孔用于固定圆形的接线盒或者传感器安装座，半圆端面的平面度公差控制在0.08mm以内，保证被固定元件的安装面贴合紧密，不会出现晃动。在实际装配场景中，该支架安装在CA6140车床进给箱外侧的床身壁上，垂直边贴紧床身的垂直加工面，通过两个M5内六角螺丝锁紧固定，

　　调节槽内穿入M5螺丝后可先预紧调整位置，待所有挂载元件安装到位后再完全锁紧，避免后续元件装配时出现位置错位。支架表面采用镀锌钝化处理，可耐受车床加工环境中的切削液飞溅、润滑油腐蚀，长期使用不会出现锈层脱落的问题，表面粗糙度控制在Ra6.3以下，没有尖锐的飞边毛刺，装配时不会划伤操作人员的手部。从安装边界来看，支架整体的水平方向最大长度为128mm，垂直方向最大高度为96mm，折弯后距离安装面的最大突出距离为42mm，安装后不会超出车床原有的安全防护范围，不会与移动的溜板箱、刀架部件发生运动干涉，所有安装孔的孔位边缘都做了0.2mm的倒角处理，螺丝穿入时不会出现卡滞，也能减少螺丝头部的涂层磨损。设计过程中针对支架的承重能力做了校核，在挂载总重量不超过2.5kg的附属元件时，支架末端的最大形变量不超过0.05mm，完全满足车床长期运行的振动工况要求，不会因为机床启停、切削振动导致固定螺丝松动或者支架变形。
