四凸耳带孔环形密封垫圈结构设计

　　这类带凸耳的环形垫圈，多应用在需要周向定位、多点压紧的静密封场景，常见于液压阀组集成块的端面密封、小型气动执行元件的端盖接合面，或是需要限制密封件周向转动的管路连接位置。常规平垫圈在这类工况下，容易因为装配时的周向错动、设备运行中的微幅振动出现密封面偏移，导致介质渗漏，而带凸耳的结构刚好能通过凸耳卡入对应安装位的卡槽，或是通过凸耳上的孔穿入定位销，彻底限制密封件的周向自由度，避免密封错位失效。

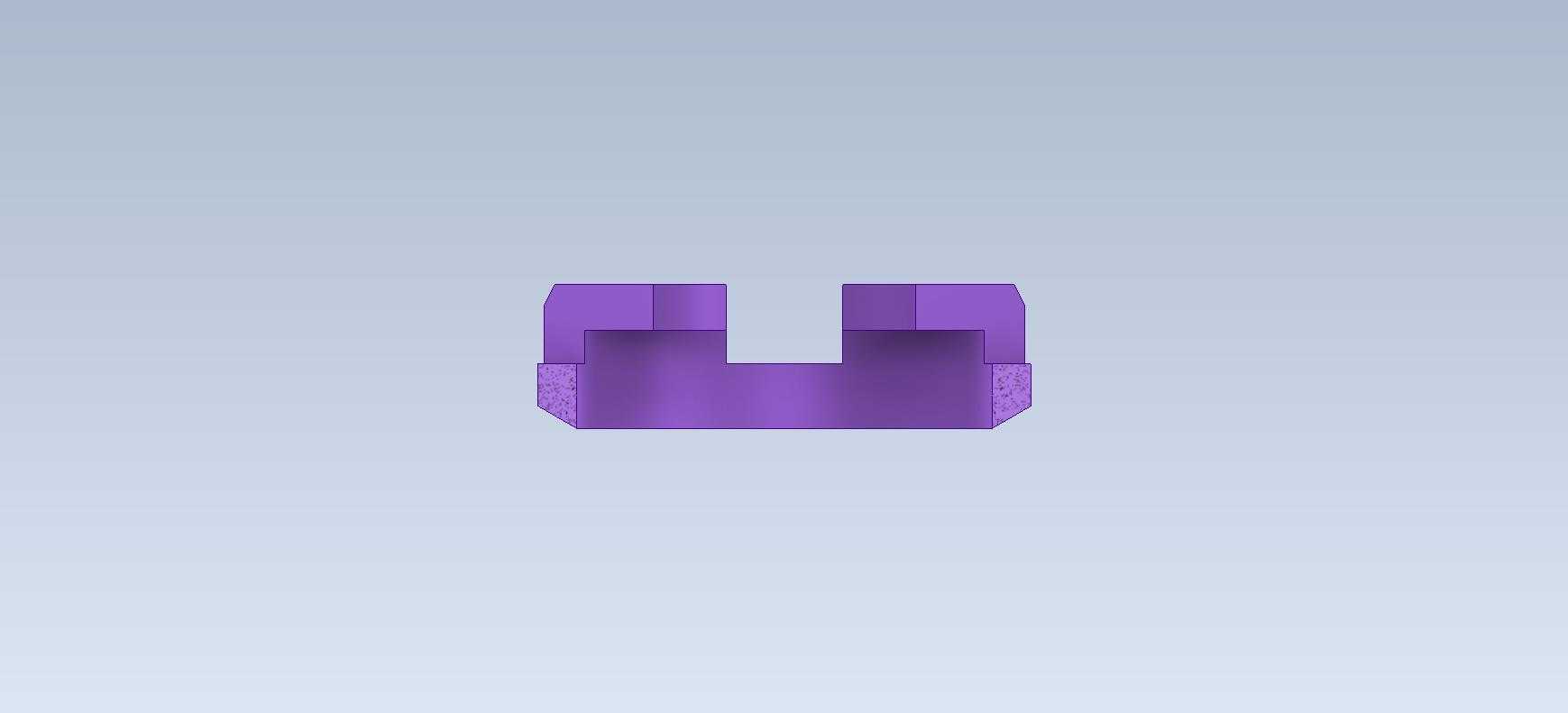

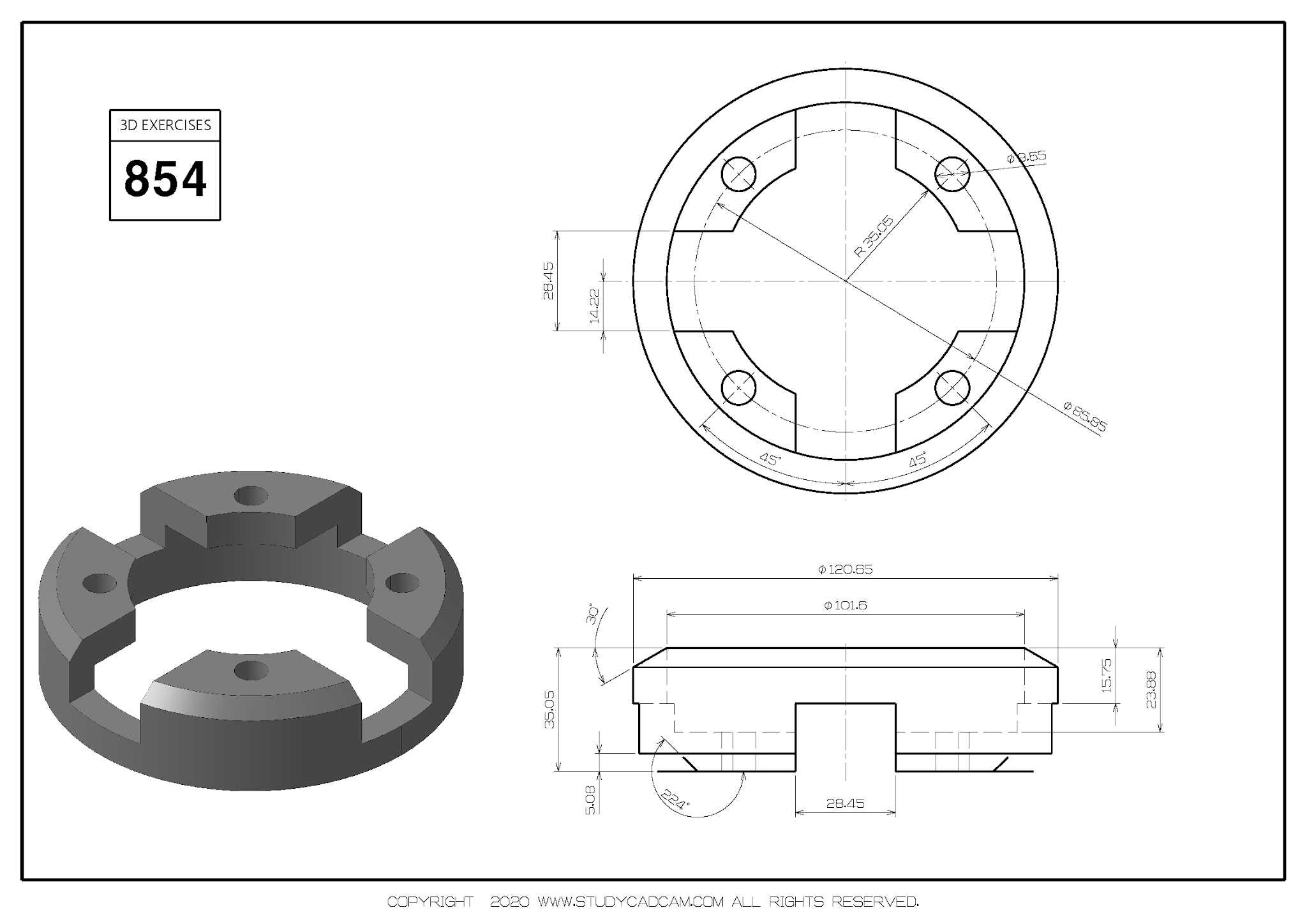

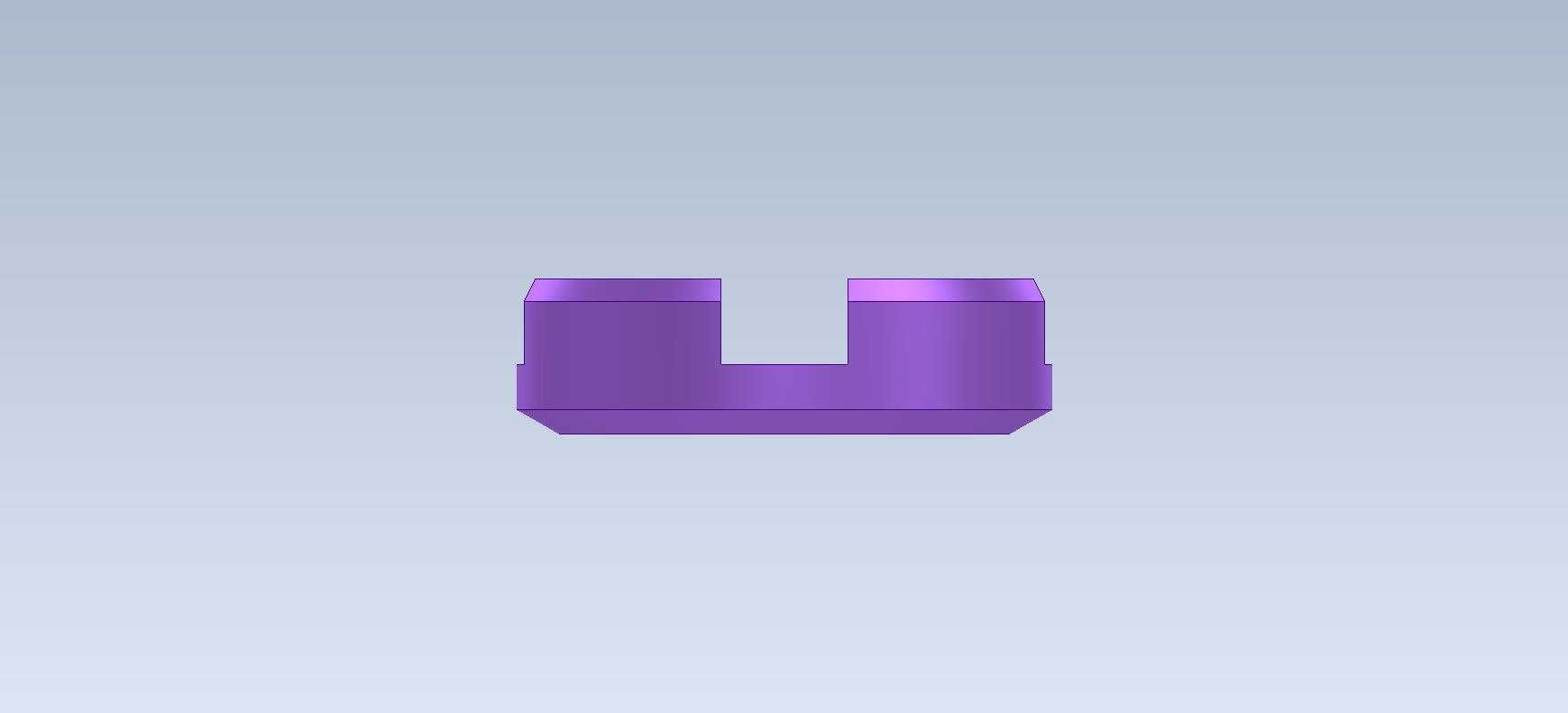

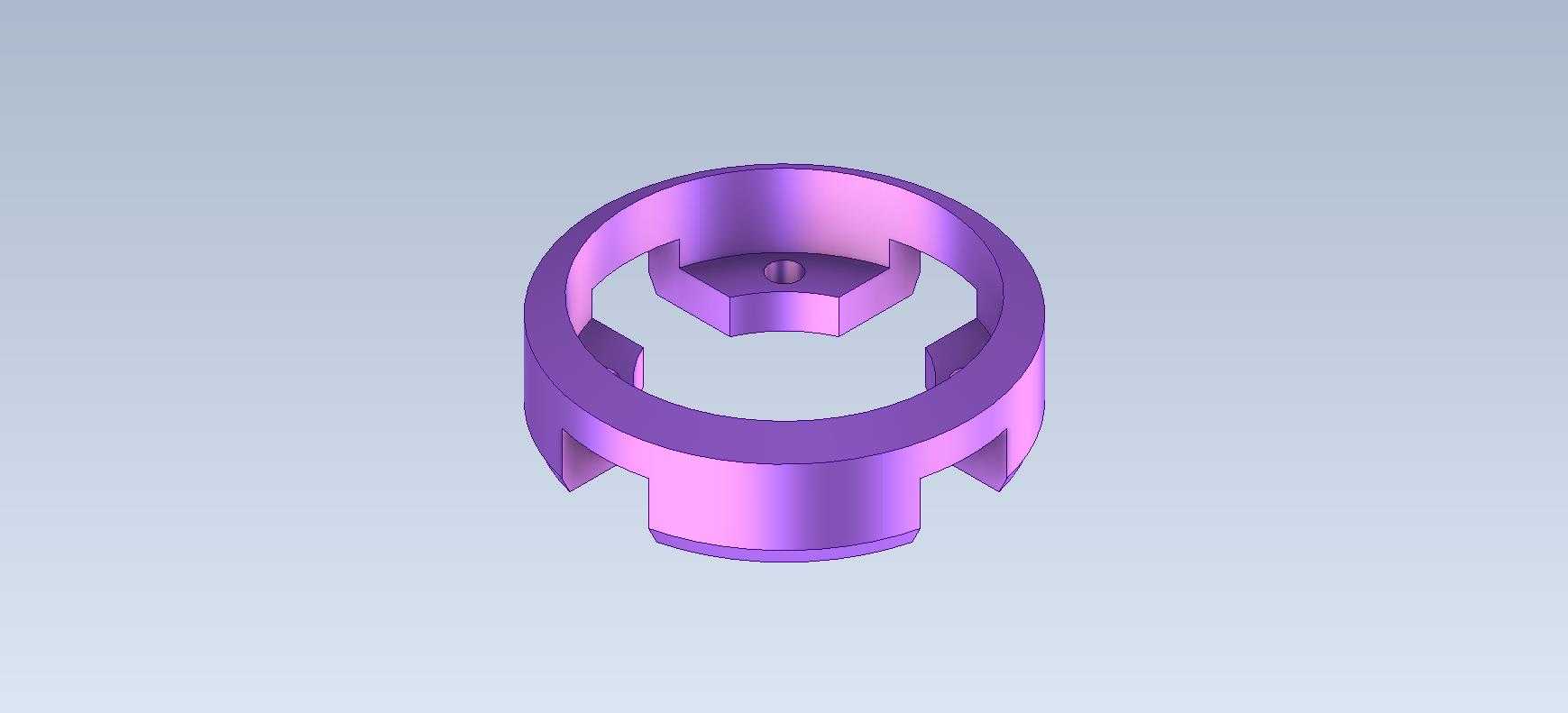

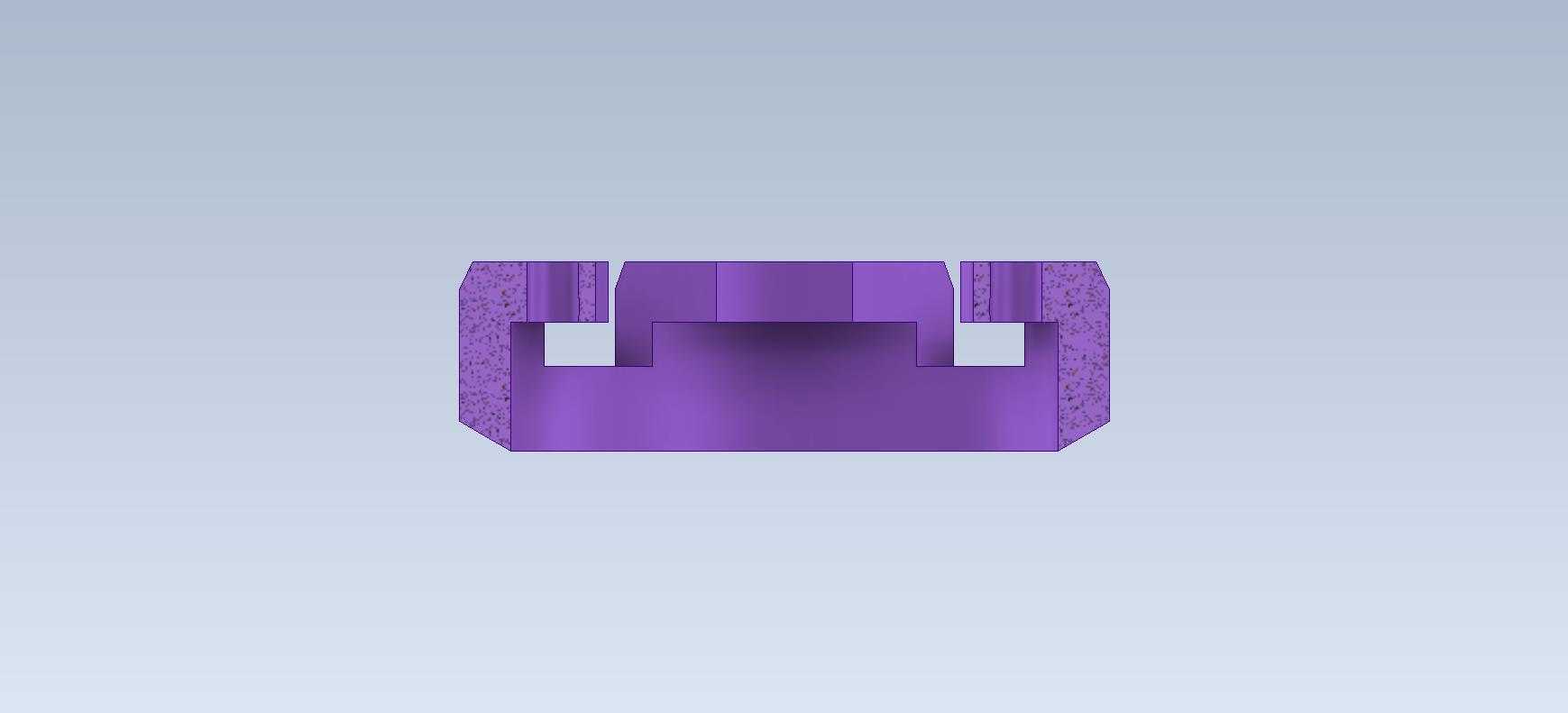

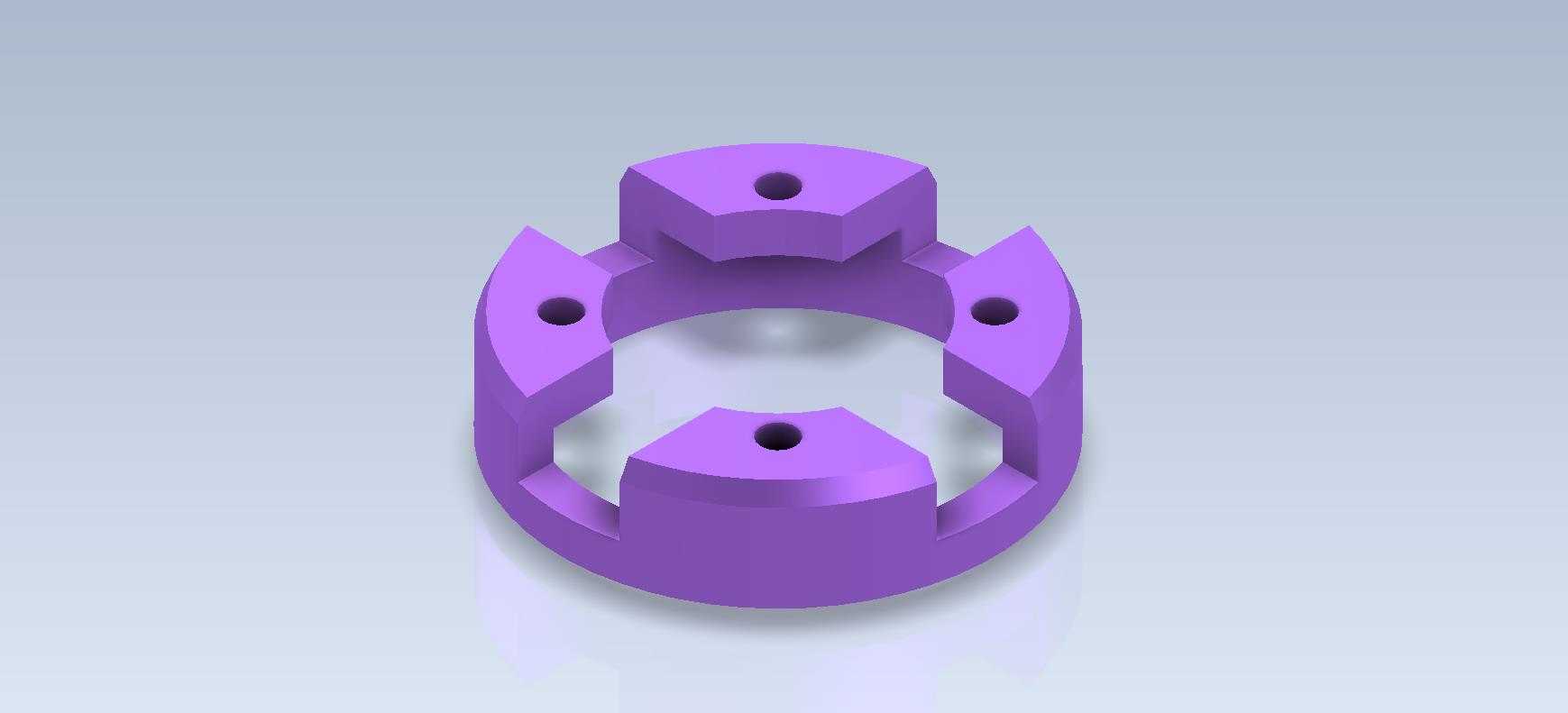

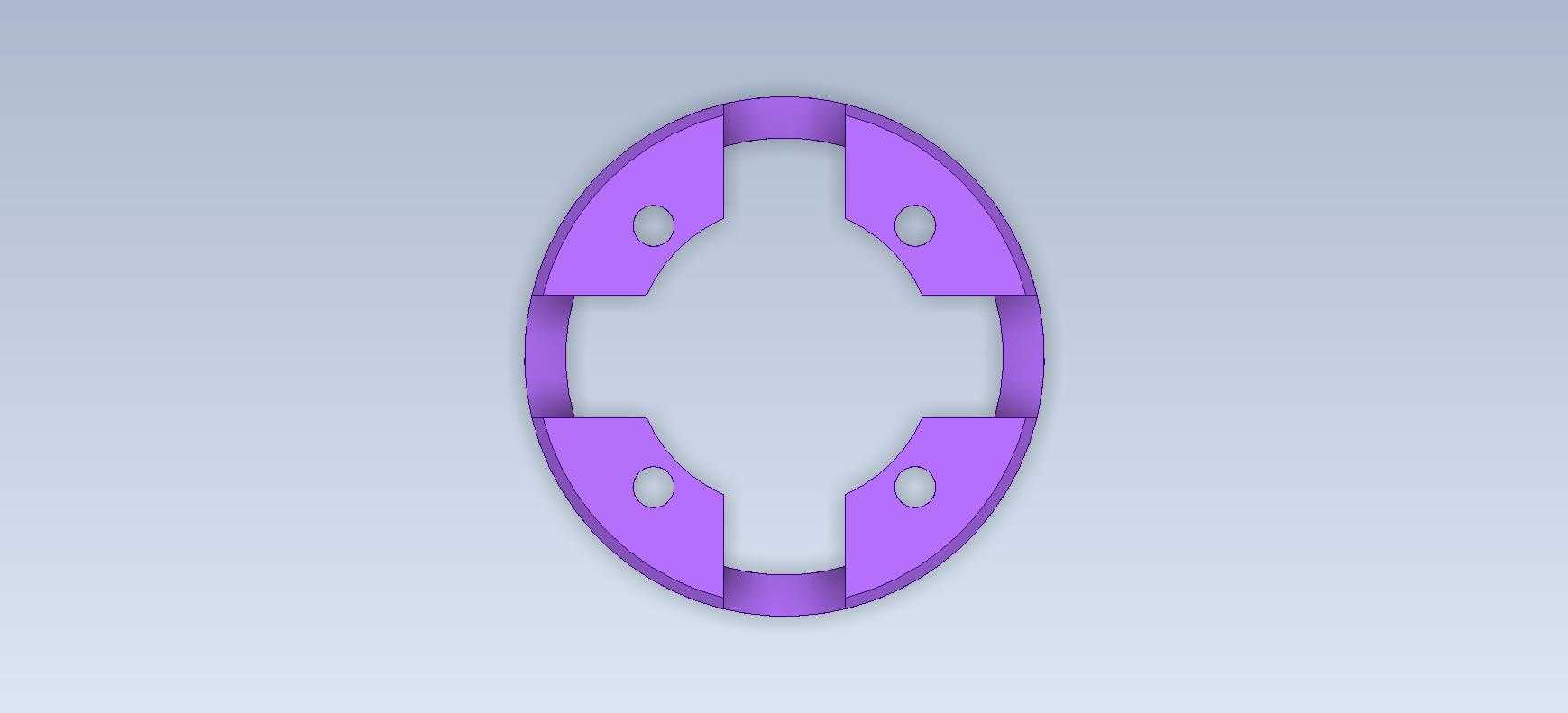

　　从结构特性来看，该零件主体为等截面环形基体，四个凸耳沿环向均匀90度分布，每个凸耳上加工有同轴的贯通小孔，凸耳与环形基体为一体化结构，相邻凸耳之间预留有均匀的缺口空间。这种缺口设计并非单纯的减重考量，更多是适配安装位置的周边结构避让——很多阀组端盖的接合面周边会布置紧固螺栓、定位销或是油道孔，连续的整圈凸缘结构容易和周边零件产生干涉，分段式的凸耳设计刚好能避开这些周边结构，同时保证四个压紧点的压力均匀传递到密封环面上。凸耳上的小孔主要有两个作用，一是穿入定位销实现密封件的预装定位，避免装配端盖时密封件移位，二是在需要额外压紧力的场景下，可以通过小孔穿入小规格紧固螺钉，将密封件预先固定在其中一个接合面上，大幅提升装配效率，尤其是在垂直安装、仰装的工位上，能避免密封件掉落移位。

　　设计这类零件时，首先要确定的是环形基体的内外径尺寸，内径需要匹配被密封的介质通道直径，单边预留1-2mm的密封压紧宽度，避免介质压力直接作用在密封件的剪切面上；外径则需要匹配接合面的可用空间，不能超出端盖的密封面边界，否则会出现部分密封面悬空，压紧后受力不均导致渗漏。四个凸耳的外伸尺寸需要控制在合理范围，既要保证凸耳上的小孔有足够的壁厚强度，避免穿定位销时凸耳开裂，又不能过度外伸导致和周边的紧固螺栓、其他零件产生干涉，一般凸耳外伸长度控制在环形基体壁厚的1.2-1.5倍即可。凸耳上的小孔直径需要和常用的定位销规格匹配，通常选用2-3mm的小孔即可，小孔的位置要保证和凸耳的侧边、环形基体的外圆都有足够的壁厚，最小壁厚不小于小孔直径，避免注塑或是机加工时出现缺料、开裂的问题。

　　相邻凸耳之间的缺口深度也需要重点核算，缺口不能过深，否则会削弱环形基体的整体刚度，导致压紧时环形基体出现翘曲变形，密封面出现间隙；缺口也不能过浅，否则起不到避让周边结构的作用，一般缺口的径向深度控制在环形基体壁厚的1/3-1/2，既能保证足够的避让空间，又能维持环形基体的整体刚度，保证压紧时整个环面的压力均匀分布。零件的厚度需要根据密封工况的压力等级确定，低压气动场景下厚度可以取1.5-2mm，中低压液压场景下厚度取2-3mm，厚度过大容易导致压紧时压缩量不足，密封失效，厚度过小则容易被压溃，使用寿命缩短。

　　安装边界方面，该垫圈的安装需要在接合面上加工对应四个凸耳的定位浅槽，槽深略小于垫圈的厚度，槽宽和凸耳的宽度保持小间隙配合，间隙控制在0.1-0.2mm即可，既方便装配时放入，又能限制垫圈的径向窜动。如果采用销定位的方式，接合面上的定位销位置需要和凸耳上的小孔位置严格同轴，位置度公差控制在0.05mm以内，避免装配时销孔错位导致垫圈变形。压紧端盖时，需要按照对角顺序逐步拧紧螺栓，保证四个凸耳位置的压紧力同步增加，避免单侧压紧导致垫圈偏斜，密封面出现间隙。这类垫圈如果采用非金属密封材料制作，比如尼龙、聚四氟乙烯或是橡胶复合材料，需要注意材料的压缩永久变形率，长期使用后如果出现密封面压痕过深、材料硬化的情况，需要及时更换，避免介质渗漏。
