CA6140机床用铰接式安装支座结构

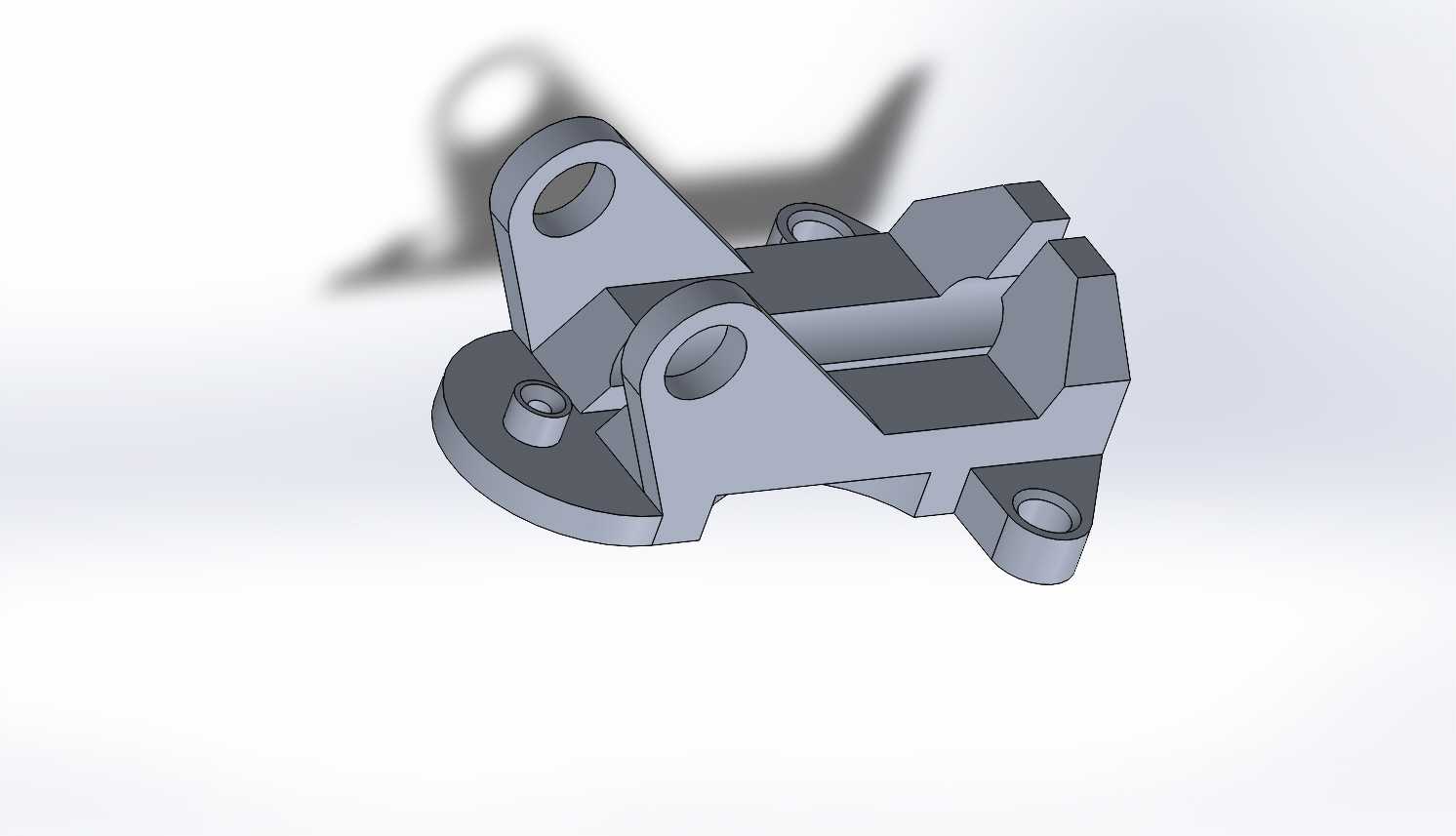

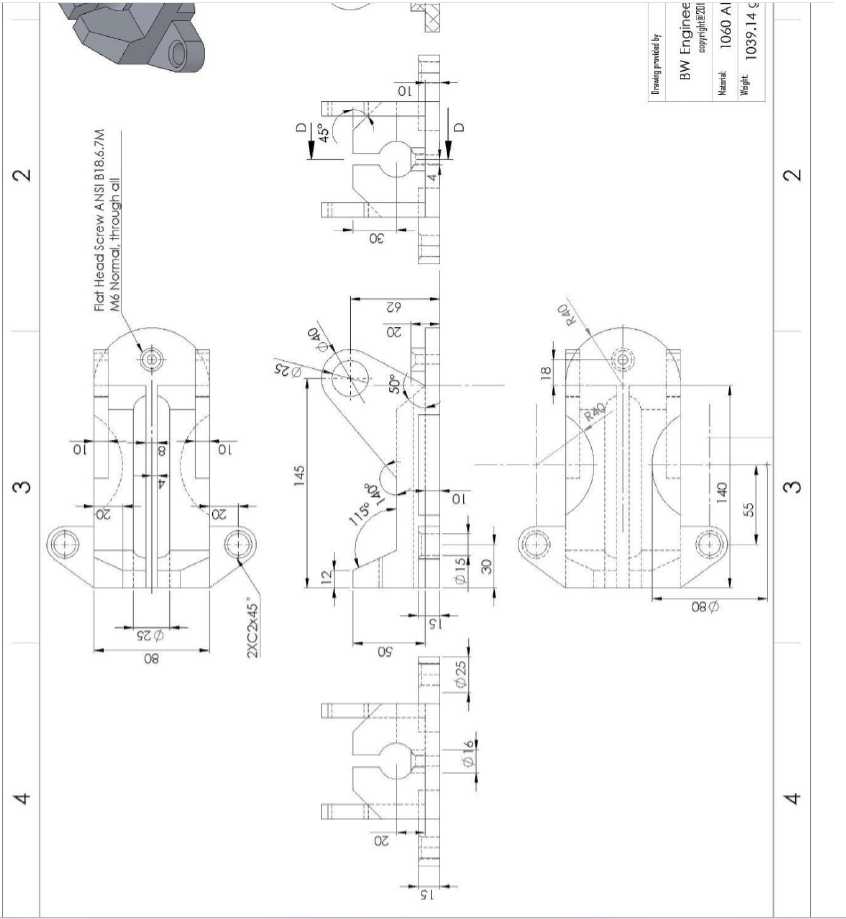

　　在普通卧式车床的进给箱与溜板箱联动机构中，这类带多组铰接耳孔的安装支座是传递换向动力的核心支撑构件，日常加工中频繁承受拨叉往复动作带来的交变载荷，同时要适配床身安装面的形位公差要求，避免长期运行后出现铰接孔偏磨、支座本体形变的问题。从结构设计逻辑来看，底部的圆形安装法兰设置了三个沉头安装孔，孔位分布避开了床身内部的润滑油路通道，安装时可直接通过内六角螺栓固定在床身预设的凸台面上，法兰底面做了0.8μm的粗糙度要求，保证与安装面贴合后不会出现渗油、定位偏移的问题。支座主体向上延伸的两组平行铰接耳板，耳板上的同轴孔公差严格控制在H7级，孔内预留了油杯安装位，日常维护时可直接通过油杯加注润滑脂，减少铰接销轴与孔壁的干摩擦，

　　耳板的厚度经过载荷校核，在承受最大1200N的径向拨动力时，形变量不超过0.02mm，完全满足车床频繁换向的动作精度要求。支座中部的开放式卡槽结构，是为了避让溜板箱移动时的光杆行程，卡槽的内壁做了1×45°的倒角处理，避免光杆往复移动时被锐边刮伤表面防护层，同时卡槽的宽度尺寸预留了0.5mm的调整间隙，方便装配时微调支座的安装位置，补偿床身加工带来的累计误差。从实际应用场景出发，这类支座除了用在CA6140车床的进给换向机构中，也可适配同系列的CA6150等普通卧式车床，作为杠杆类传动构件的支撑基座使用，安装时需要先校准两组铰接耳孔的同轴度，误差控制在0.01mm以内再锁紧安装螺栓，避免后续运行中出现销轴卡滞、拨叉动作不到位的问题，

　　进而影响螺纹加工、外圆车削的进给精度。设计过程中针对支座的应力集中位置做了圆弧过渡处理，所有的棱边都做了倒钝处理，避免装配时划伤操作人员，同时铸件毛坯经过时效处理消除内应力，后续机加工完成后再做表面发黑处理，提升零件的防锈能力，适应车床车间多切削液、多油污的工作环境。从安装边界来看，整个支座的总高度不超过120mm，最大外轮廓宽度控制在90mm以内，不会与床身上的其他防护盖板、操作手柄产生运动干涉，铰接孔的中心高与床身安装面的距离严格匹配原厂设计尺寸，替换原有损坏零件时不需要额外做适配加工，可直接完成装配调试。
