CA6140车床专用方形安装底座结构

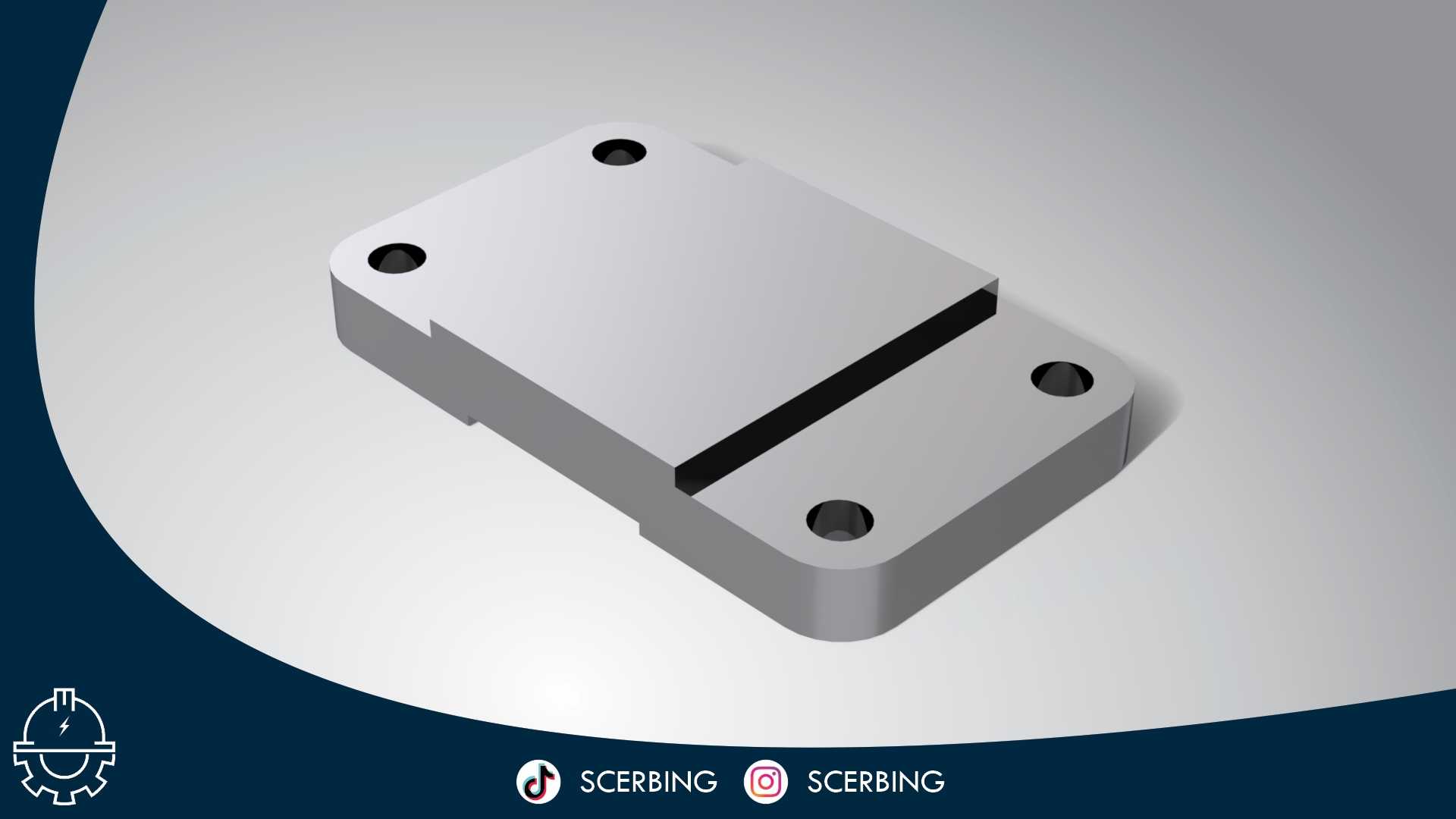

　　这款安装底座是CA6140卧式车床进给箱部位的配套支撑构件，在车床整体传动链布局中承担着承托上部滑移齿轮组件、保证轴系安装同轴度的核心作用，日常加工场景中，车床长期承受车削切削力带来的振动与交变载荷，底座的结构刚性直接决定了进给传动的平稳性，一旦底座出现形变或者安装位偏移，很容易导致进给卡滞、走刀精度超差，甚至打齿损坏传动齿轮的故障。从结构设计来看，整体采用近似矩形的块式构型，主体做了等厚的基础基体设计，四个角位预留了沉头安装孔，沉孔深度刚好可以容纳内六角圆柱头螺钉的头部，安装后螺钉端面不会突出底座上表面，避免和上部安装的齿轮箱壳体产生干涉，同时沉孔的同轴度公差控制在0.02mm以内，保证螺钉锁紧时不会产生额外的装配应力。

　　底座中部设计了一道通长的分隔槽，这个槽位并非减重设计，实际是为了给进给箱内的滑移拨叉预留运动行程空间，拨叉在槽内完成档位切换动作时，槽壁可以起到辅助导向的作用，避免拨叉长期动作出现偏摆，槽的两个侧壁做了0.5mm的倒角处理，既可以去除铣加工产生的毛刺，也能避免拨叉往复运动时出现刮擦卡顿。底座的下表面做了整体平面度处理，平面度公差控制在0.015mm范围内，和车床床身的安装基面贴合时，不需要额外增加调整垫片就可以保证接触面积超过85%，有效分散上部组件传递下来的载荷，避免局部应力集中导致的底座压溃形变。从安装边界来看，底座的整体长宽尺寸适配CA6140车床床身对应位置的安装凸台尺寸，四个安装孔的孔距完全匹配床身上预先加工的螺纹孔位置，

　　装配时不需要额外进行扩孔或者修配，直接锁紧螺钉即可完成定位，底座的厚度经过载荷校核，在承受最大走刀抗力的工况下，最大形变量不超过0.008mm，完全满足车床IT7级的加工精度要求。设计过程中特意将底座的棱边全部做了R1的圆角处理，一方面是消除加工应力集中点，提升零件的疲劳强度，另一方面也避免装配过程中锋利棱边划伤操作人员或者损坏相邻零件的密封面。底座的两个侧面预留了小尺寸的定位凸台，和进给箱壳体的定位槽配合，可以实现快速装配定位，减少装配时的找正时间，同时在长期承受振动载荷的情况下，也能避免底座出现横向窜动，保证传动部件的位置精度稳定。实际使用场景中，这类底座属于车床的易损支撑件，当车床长期进行大切深、大进给的重切削加工时，底座的安装孔位容易出现磨损或者形变，更换时直接替换同规格底座即可快速恢复设备精度，不需要对床身进行二次加工，大幅降低设备维修的时间成本与加工成本。
