三角星形连接支架结构设计

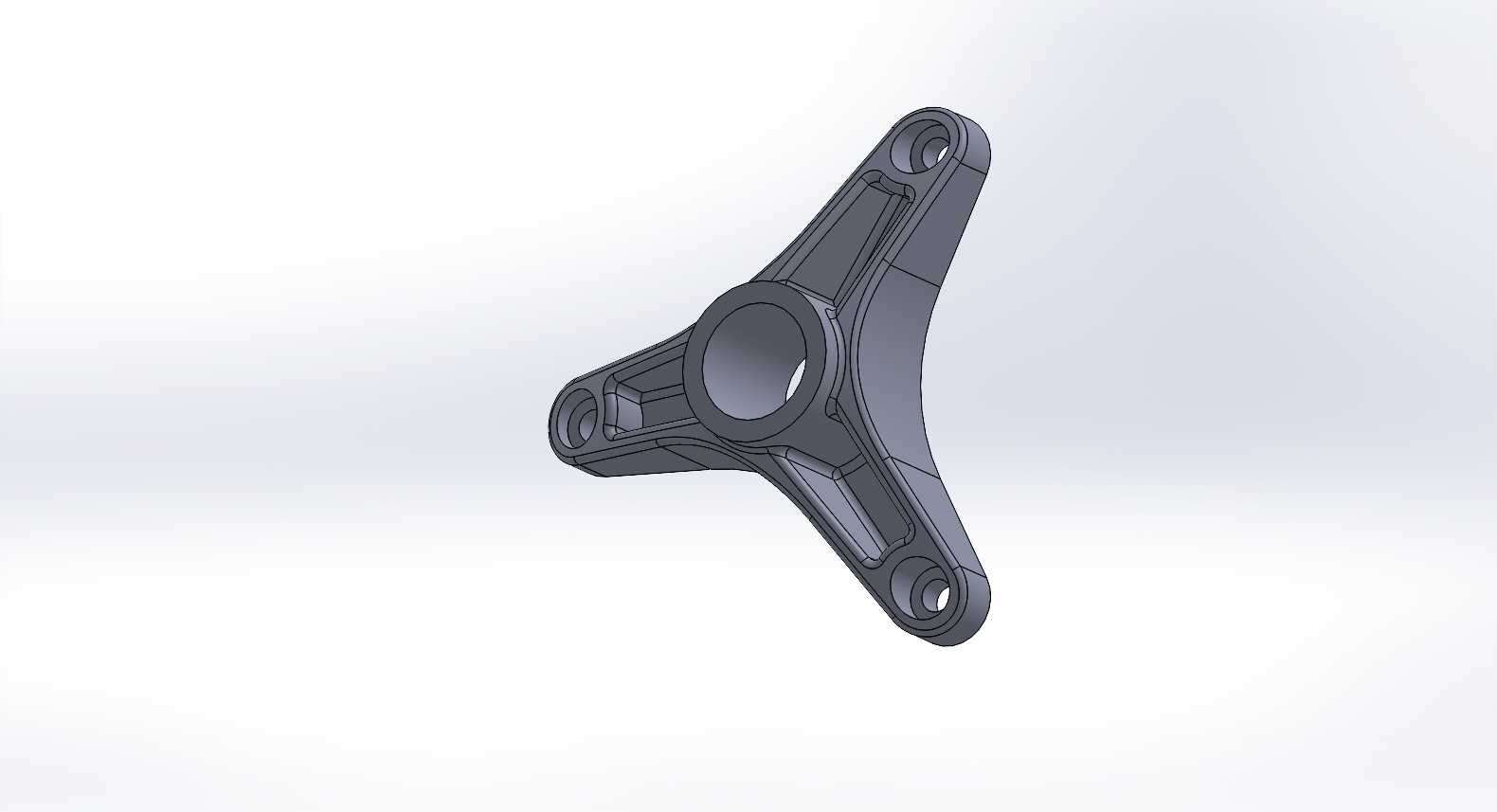

　　这类三角星形支架结构，常见于中小型传动设备的动力输出端、工装夹具的定位支撑模块以及轻型自动化输送线的张紧调节部位，核心作用是在有限安装空间内实现三个方向的点位固定，同时承担径向载荷传递与扭矩分散的功能，相比单臂支撑或者对称双臂结构，三臂均布的构型能在同等耗材重量下获得更优的抗形变能力，尤其适配存在周期性交变载荷的工况场景。从结构设计逻辑来看，中心位置的通孔为核心安装基准，孔壁预留的环形凸台是为了增加与配合轴套的接触面积，避免长期运行中出现孔位磨损失圆，三个支臂沿中心120度均布排布，每个支臂末端的安装孔位做了同轴沉台设计，沉台深度与配套螺栓的头部厚度匹配，安装后螺栓端面不会突出构件表面，避免与周边运动部件发生干涉。

　　支臂本体采用了变截面设计，靠近中心轮毂的位置截面厚度更大，向末端延伸过程中逐步收窄，同时在支臂两侧设置了加强筋结构，筋条高度从轮毂处向末端逐步降低，这种设计并非单纯为了减重，而是通过截面刚度的梯度变化，让载荷传递路径更平滑，避免应力在截面突变位置集中，过往同类型构件的失效案例中，八成以上的断裂都出现在支臂与轮毂连接的直角位置，因此在本次结构处理中，所有转角位置都做了圆角过渡，圆角半径根据相邻壁面的厚度比例设置，避免过小圆角导致的应力集中系数过高。在安装边界的尺寸控制上，三个末端安装孔的中心距公差需要严格控制在±0.05mm范围内，否则安装时会出现孔位错位，强行锁紧螺栓会产生额外的装配内应力，长期运行中容易引发疲劳断裂；

　　中心基准孔的圆柱度公差需要控制在0.02mm以内，与配合轴的间隙取值根据工况转速调整，转速超过1500rpm的场景下间隙取H7/g6配合，低速重载场景下可适当放大间隙至H8/f7，避免热胀后出现抱轴问题。实际应用中，这类构件如果用于传动系统的张紧轮支架，三个支臂的其中一个会预留调节腰型孔，方便调整张紧行程，其余两个孔位做固定安装；如果用于工装夹具的定位支撑，三个末端孔位会配套安装定位销与夹紧螺栓，中心孔用于穿过定位芯轴，实现工件的快速装夹定位。设计过程中需要重点核算支臂的抗弯截面模量，根据实际承受的最大载荷计算形变量，要求满载工况下支臂末端的形变量不超过0.1mm，否则会影响定位精度或者传动稳定性；材质选择上，

　　常规工况采用45号钢调质处理即可满足强度要求，有轻量化需求的场景可以采用6061-T6铝合金加工，表面做硬质阳极氧化处理提升耐磨性能，腐蚀环境下则需要选用304不锈钢材质，同时对表面做钝化处理。需要注意的是，这类三臂均布结构在做有限元分析时，不能简单施加静载荷计算，需要结合实际工况的载荷波动情况做疲劳寿命校核，尤其是支臂与轮毂连接的过渡位置，需要重点查看应力云图的分布，确保最大应力值低于材料的疲劳极限，避免长期运行出现断裂失效。另外在加工工艺性上，所有安装孔的轴线都需要与安装基准面保持垂直，垂直度公差不超过0.03mm，否则螺栓锁紧时会出现偏载，加速孔位的磨损；构件表面的毛刺需要全部清理干净，尤其是转角位置的残留飞边，避免安装过程中划伤操作人员或者影响配合精度。
