CA6140车床用异形杠杆连接构件

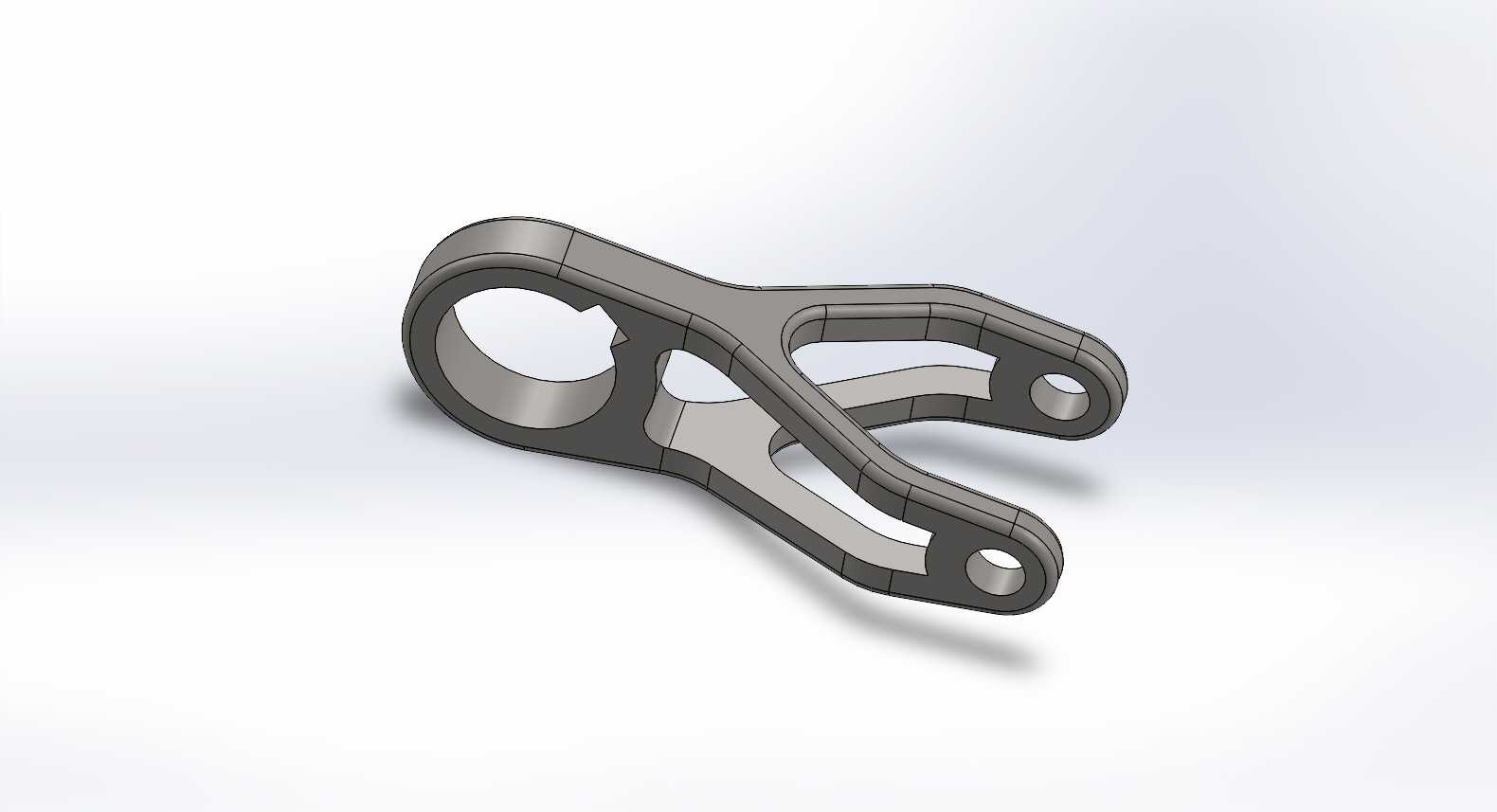

　　在普通卧式车床的进给传动与操作机构体系里，这类异形杠杆构件是传递操作力矩、切换传动路线的核心受力零件，常见于CA6140这类通用卧式车床的主轴箱变速操纵、进给箱换向机构中，承担着把操作手柄的摆动位移转化为滑移齿轮轴向移动的传动作用，直接决定了机床变速操作的手感可靠性与档位定位精度。从结构形态来看，该零件采用单端大孔配合、双端叉形耳片布局，大直径内孔用于套装在固定支撑轴上，作为整个杠杆的摆动回转支点，孔壁的加工精度直接影响杠杆摆动的间隙量，若孔与轴的配合间隙过大，会导致操作档位出现虚位，挂挡时滑移齿轮无法准确啮合到位，长期使用还会出现打齿故障。两个分叉的耳片端分别设置同轴小安装孔，用于连接拉杆与拨叉构件，

　　其中一个耳片的镂空减重槽并非单纯为了减少材料用量，更多是为了平衡杠杆摆动时的质心位置，避免高速运转状态下杠杆因质心偏移产生附加振动，影响机床操作的平稳性。设计这类杠杆构件时，首先要匹配车床操纵机构的安装空间边界，大孔的中心到两个小安装孔的中心距需要严格匹配对应滑移齿轮的拨叉行程，中心距偏差超过0.1mm就会导致齿轮啮合长度不足，传递扭矩时出现齿面偏磨。零件的壁厚分布遵循受力路径优化逻辑，大孔到两个耳片的连接臂采用变截面设计，受力较大的传动侧臂厚比另一侧增加2mm，既保证了扳动操作时的结构刚度，不会因受力产生臂体变形导致档位脱开，又避免了整体等厚设计带来的材料浪费与转动惯量过大问题。零件的外形轮廓全部采用圆弧过渡，没有尖锐直角，

　　一方面是消除热处理时的应力集中点，避免零件淬火时出现开裂缺陷，另一方面也能减少安装操作时的磕碰划伤风险。在实际机床装配场景中，这类杠杆的大孔内通常会镶嵌铜套或者安装滚针轴承，降低长期摆动带来的磨损，两个耳片的小安装孔需要与拉杆销做小间隙配合，装配后要保证杠杆绕支点摆动时无卡滞，两个耳片的平面度误差需要控制在0.05mm以内，否则会导致拉杆受力偏斜，出现操作卡阻。从建模逻辑来看，绘制该零件时首先要确定三个孔的中心位置尺寸，以大孔中心为基准建立坐标系，分别标注两个小孔的中心距与夹角，再通过拉伸凸台构建主体轮廓，之后对受力棱边做圆角处理，最后切除耳片位置的减重槽，建模过程中需要重点保证各孔的圆柱度与孔端面的垂直度，

　　这些形位公差直接影响零件的实际装配性能。这类杠杆零件在机床长期使用过程中，最常见的失效形式是大孔配合面磨损、耳片孔受拉变形，因此设计时除了结构尺寸匹配，还会根据受力情况选择45号钢作为毛坯材料，调质处理后表面淬火，保证孔位的耐磨性能，同时臂体部分保留足够的韧性，承受扳动操作时的冲击载荷。在机床的日常维护中，这类杠杆构件的磨损情况是主轴箱保养的重点检查项，一旦发现孔位配合间隙超差，就需要及时更换，否则会导致变速操作失灵，影响加工过程中的转速与进给量控制精度，甚至引发传动齿轮的损坏。
