立式轴支撑三角加强焊接支座

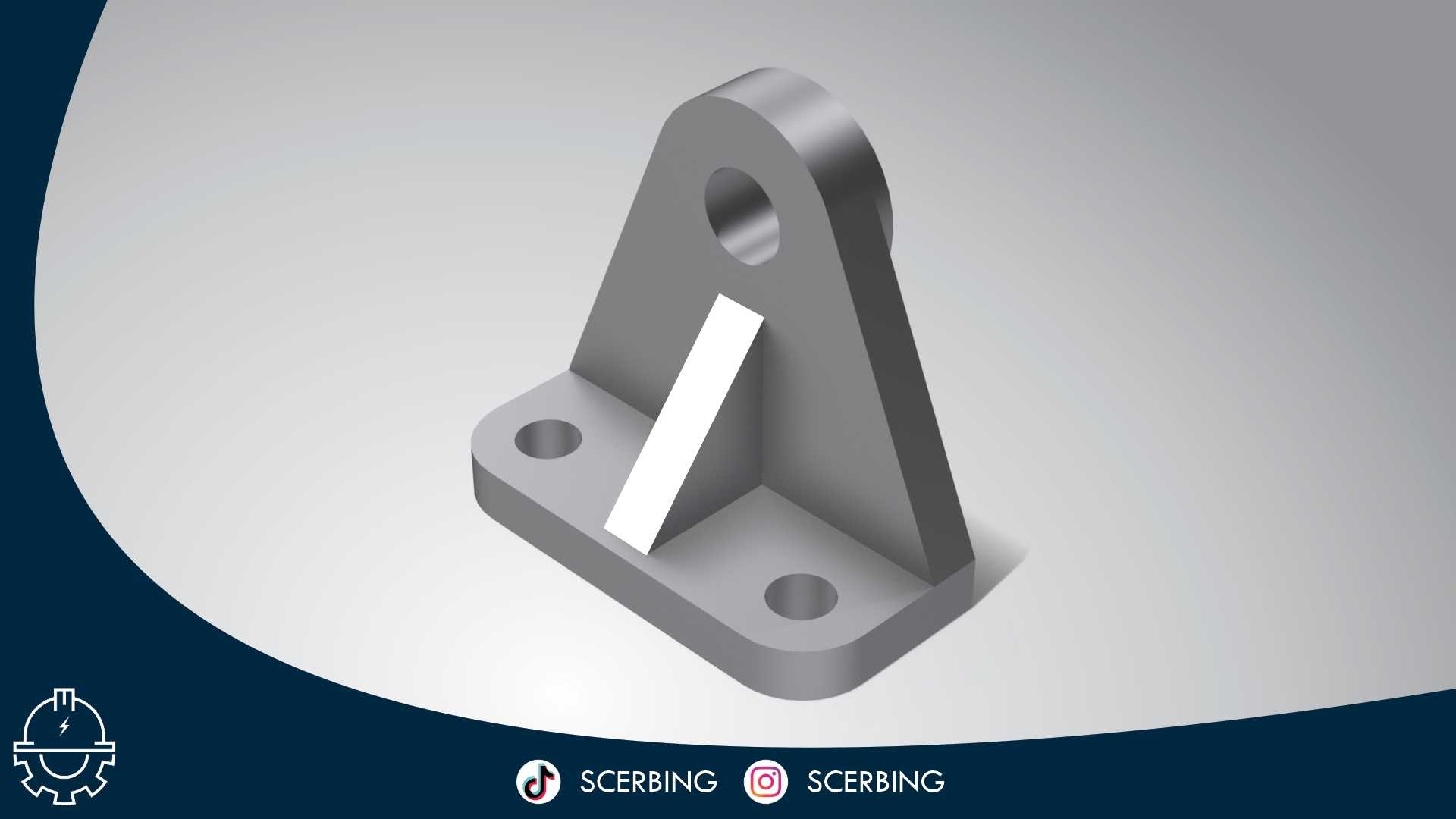

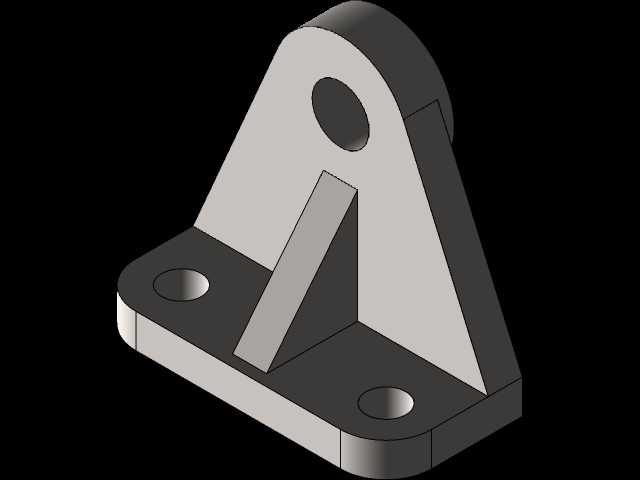

　　该轴支撑支座属于机床附件类承力构件，整体采用底板加立式耳板的三角支撑构型，核心作用是为转轴、摆杆或连杆机构提供铰接支点，常见于CA6140车床周边改造工装、小型自动化线的摆臂限位、输送线张紧轮支架以及教学实训台的轴系固定场景。底板为矩形平板结构，两端对称开设沉头安装孔，可直接通过内六角螺栓固定在机床床身、型材台面或焊接机架上，安装时需保证底板贴合面平面度不低于0.1mm，避免锁紧后耳板出现附加内应力。立式耳板垂直于底板布置，上部加工同轴通孔，用于穿入铰接销轴，孔位中心高度决定了被支撑轴的回转中心标高，设计时需匹配对应连杆的运动行程，防止摆臂转动过程中与底板或周边结构发生干涉。耳板与底板之间增设三角形加强筋，筋板沿载荷传递方向布置，

　　可将耳板受到的径向载荷直接分流至底板安装面，大幅降低耳板根部的弯曲应力，避免长期受交变载荷后出现焊缝开裂或板材变形。从建模逻辑来看，先绘制底板草图拉伸得到基础安装面，再绘制耳板轮廓拉伸至对应厚度，之后创建加强筋特征并合并实体，最后对安装孔、铰接孔执行切除命令，所有锐边做小半径倒角处理，既消除应力集中点，也避免装配时划伤操作人员。外形尺寸方面，底板长度方向覆盖两个安装孔的跨距，宽度方向留出足够的螺栓操作空间，耳板厚度根据销轴直径匹配，通常取销轴直径的1.2至1.5倍，保证孔壁的挤压强度满足工况要求。安装边界上，支座下方需预留螺栓扳手空间，耳板两侧要留出连杆或轴套的装配间隙，若用于高速摆动场景，可在铰接孔内加装衬套，

　　后期磨损后仅更换衬套即可，无需整体替换支座。该构件结构简单、承力路径清晰，建模过程涵盖拉伸、筋特征、孔切除、倒角等常用机械设计操作，既可以作为机床工装设计的参考案例，也能用于初学者练习焊接类支座的结构建模思路，实际加工时可选用Q235钢板焊接后去应力处理，或直接采用铸铁铸造成型，适配不同载荷等级的使用需求。
