壁挂式单钩衣帽挂架结构设计

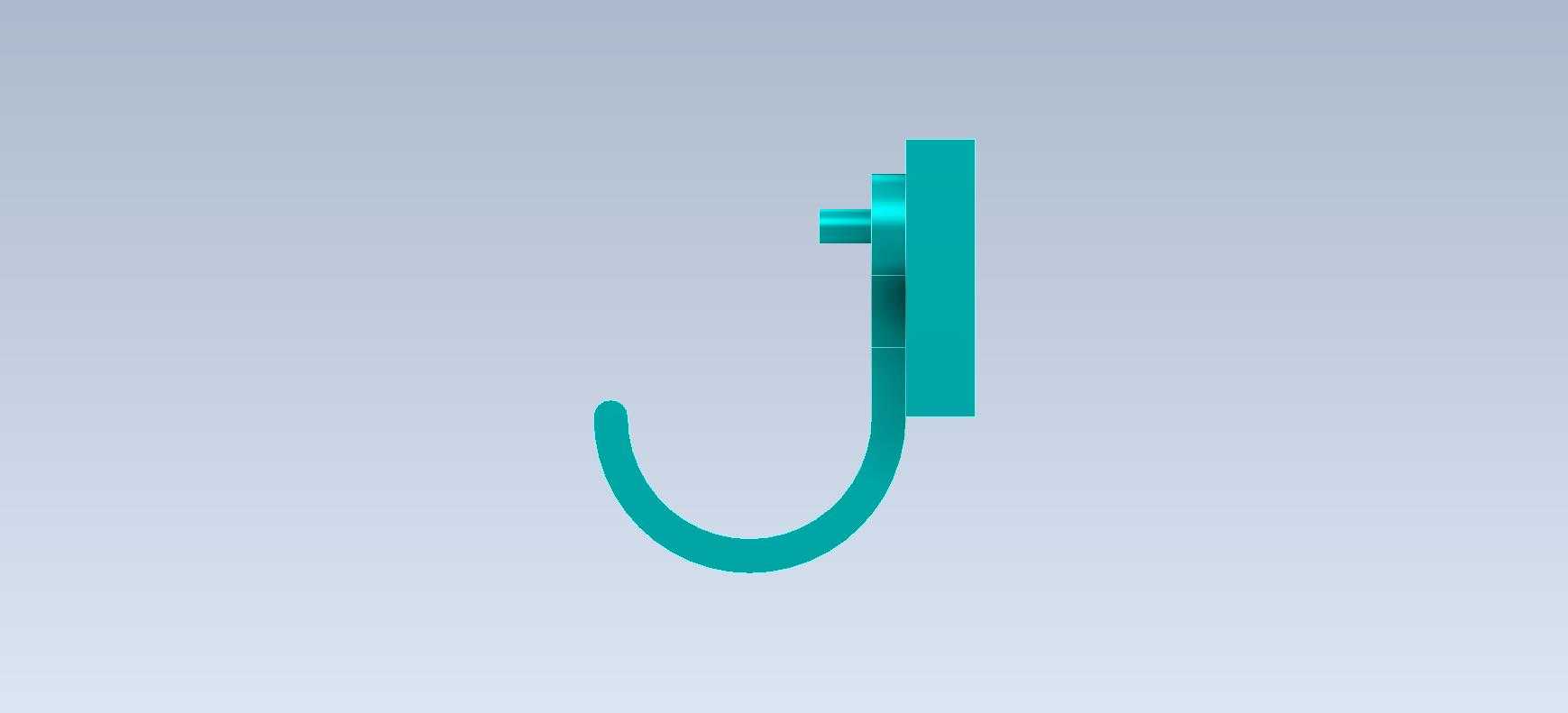

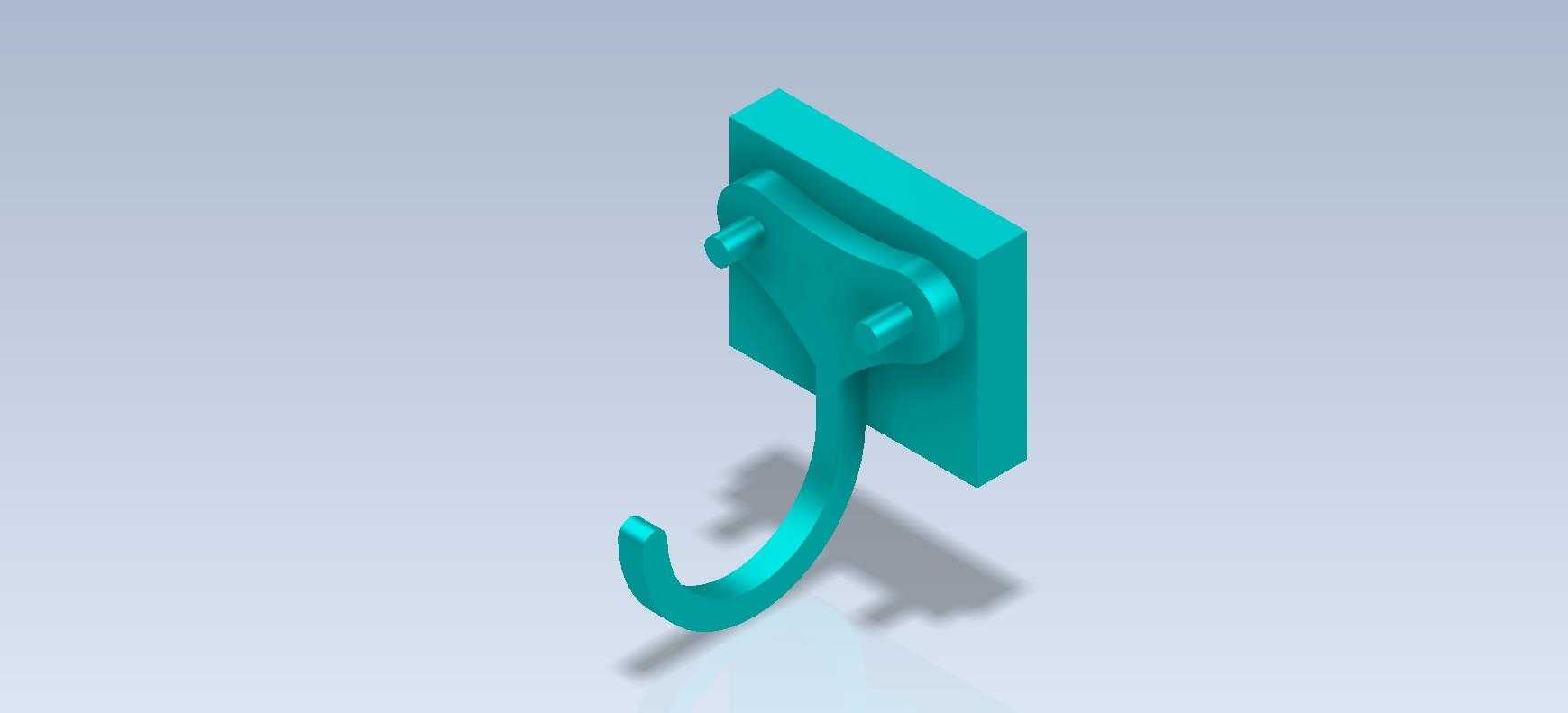

　　该壁挂挂钩属于日常空间整理中常见的五金承载件，主要用于墙面固定后悬挂衣物、背包、毛巾、工具袋或轻型工装物件。结构由方形安装背板、前置连接座、双凸点限位结构和下弯弧形钩体组成，整体造型简洁，受力路径明确，适合在玄关、车间工位旁、储物柜侧板、实验设备周边以及家庭衣帽间等场景使用。与普通直杆挂钩相比，弧形钩端能够降低悬挂物滑脱概率，钩身向下延伸后再向前回弯，使挂放位置与安装面之间保留足够间隙，避免衣物、包带或线缆直接贴靠墙面。

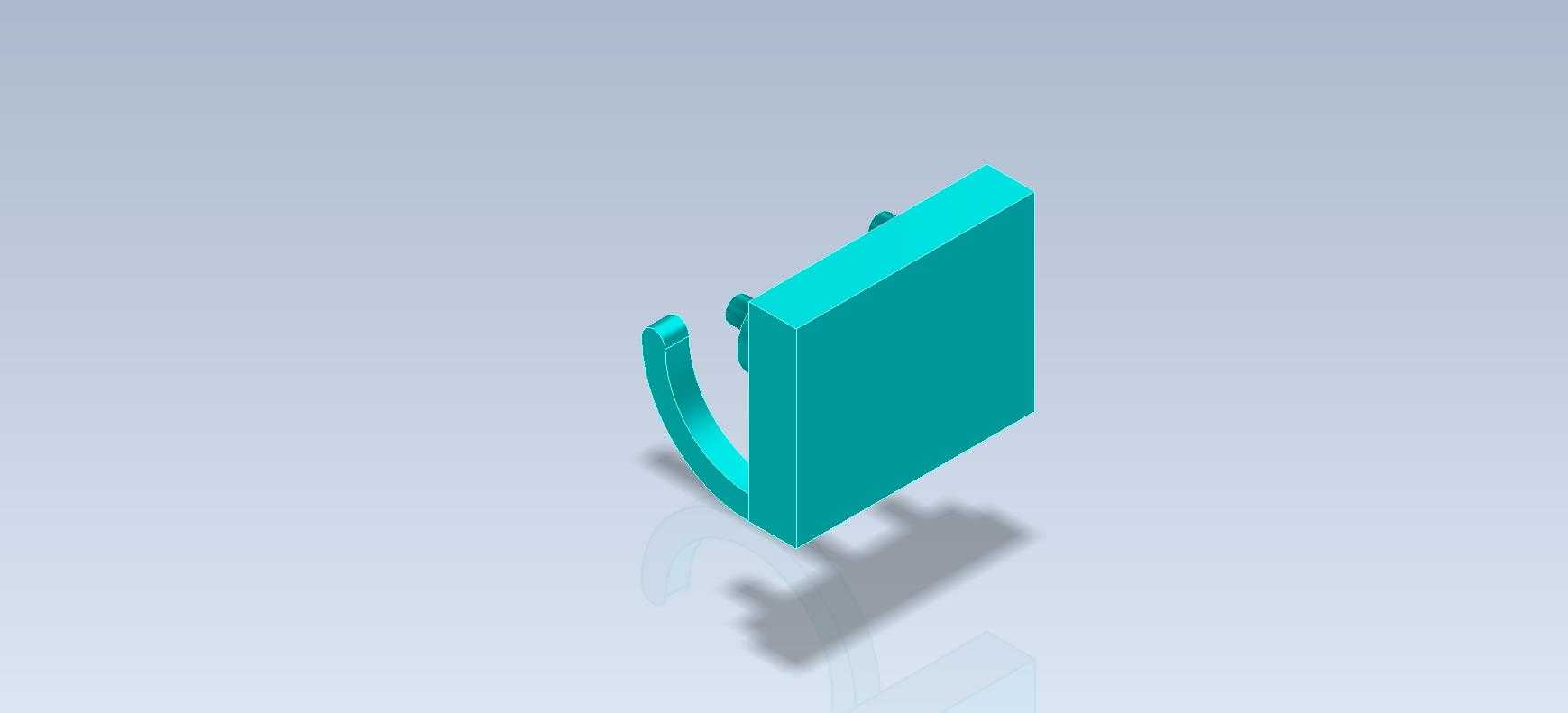

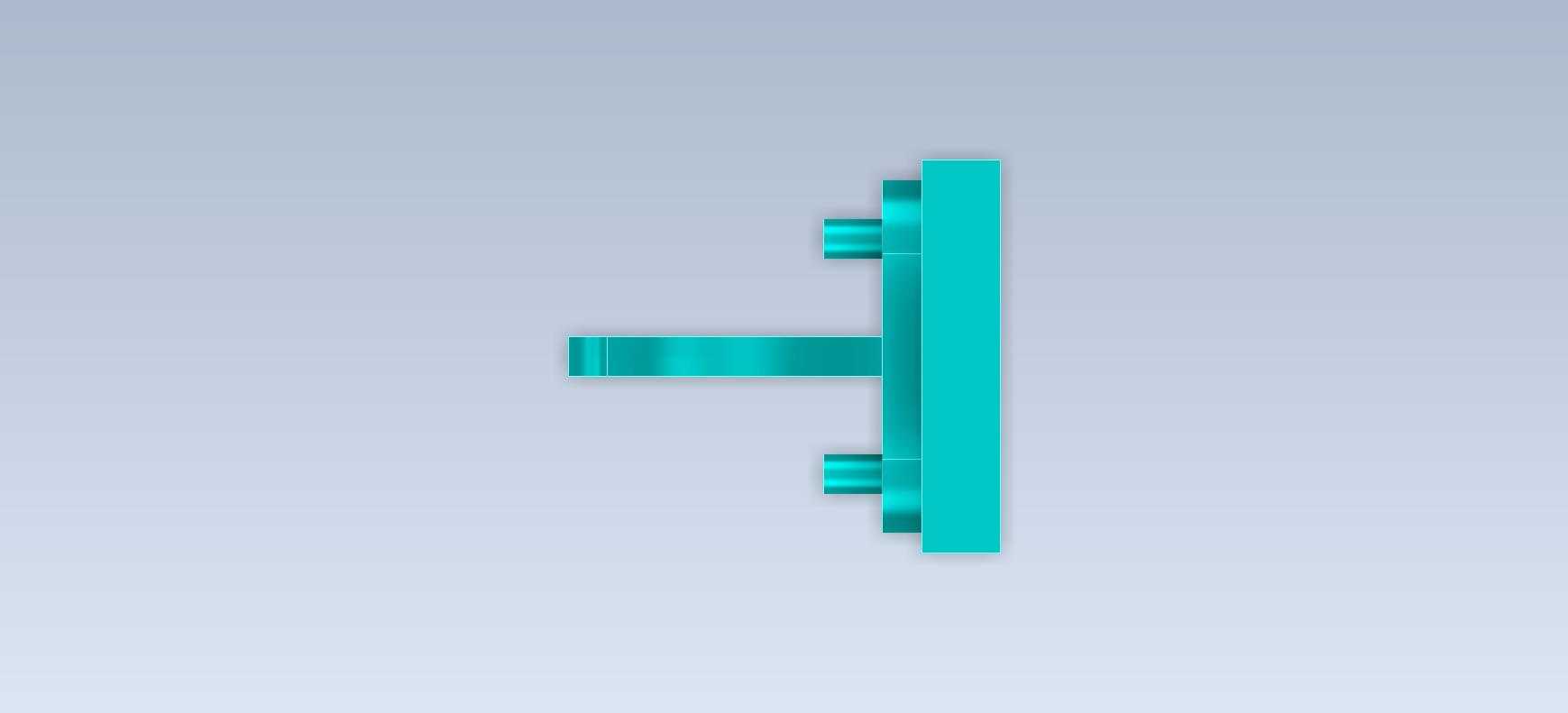

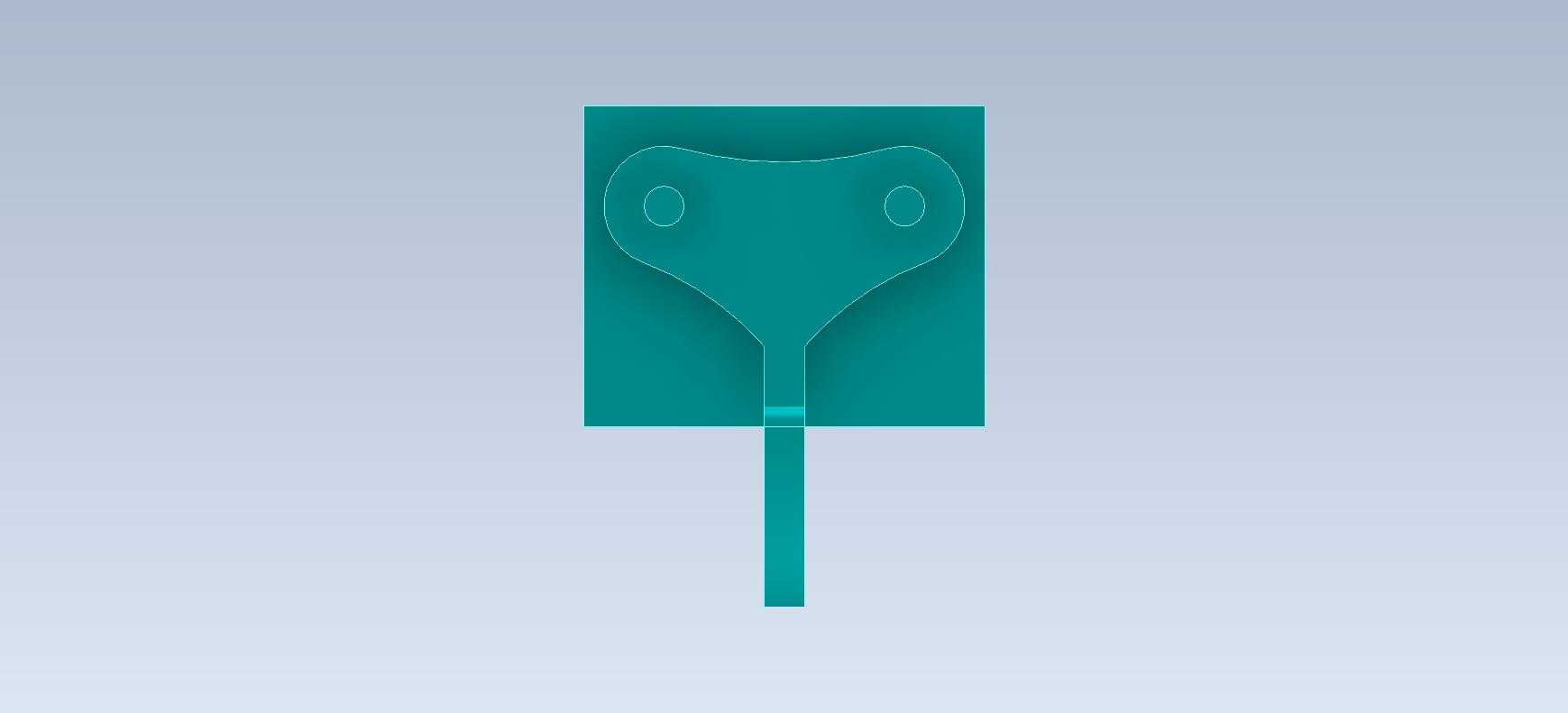

　　从结构受力角度看，背板承担与墙面或板件的连接任务，方形轮廓便于布置安装孔，也有利于在建模时控制装配边界。前置连接座将钩体载荷传递到背板，两侧凸起结构可作为加强和限位特征，使钩根区域不只是单一薄壁转折，而是形成局部加厚的承力过渡。钩体采用平滑曲线，既照顾外观，也减少尖角处应力集中；在实际使用中，悬挂物的重量会沿钩身向根部传递，再通过连接座扩散到背板和紧固件，因此钩根圆角、连接座宽度以及背板厚度是设计时需要重点校核的部位。

　　安装边界方面，方形背板应贴合并固定在平整墙面、木板或金属侧板上，若用于砖墙或混凝土墙面，可配合膨胀螺钉；若安装在木质板材上，则可采用木螺钉或预埋螺母。钩体前方需要留出悬挂物摆动和取放空间，侧向也应避免与相邻挂钩过近，防止背包、衣物相互干涉。背板的厚度不宜过薄，否则在偏重载荷下容易出现板面翘曲；钩杆直径则需结合预期承重确定，过细会在钩根处产生明显弯曲变形，过粗又会增加材料占用并使外形显得笨重。

　　建模时可先确定背板安装面和钩体中心线，再以草图约束钩身的弯曲半径、伸出距离和回钩角度。连接座与背板之间宜采用一体化实体过渡，避免仅靠面接触造成结构假象；双凸点可根据工艺需要做成装饰定位、加强筋或辅助挡边。若后续投入加工，塑料件可考虑注塑成型并在背面设置加强筋，金属件则可采用铸造、折弯焊接或板材铣削后抛光处理。曲面过渡处应保持连续，钩端建议做圆润收头，既防止划伤衣物，也能提高日常使用安全性。

　　该类件虽然结构不大，但对安装可靠性、钩体强度和使用便利性要求明确。设计中需要平衡背板占地、钩身伸出量、承载能力和外观比例，使挂钩在有限墙面空间内实现稳定悬挂、快速取放和长期重复使用。
