双圆管三角连接支架结构设计

　　该构件为双平行圆管配套的三角一体式连接支撑件，多用于管路排布、轻型工装框架、物料输送侧护支架以及小型设备外围防护栏的跨接固定场景，替代传统焊接拼接的管夹组合方案，在需要快速拆装、避免现场动火作业的车间技改项目中适配性较强。

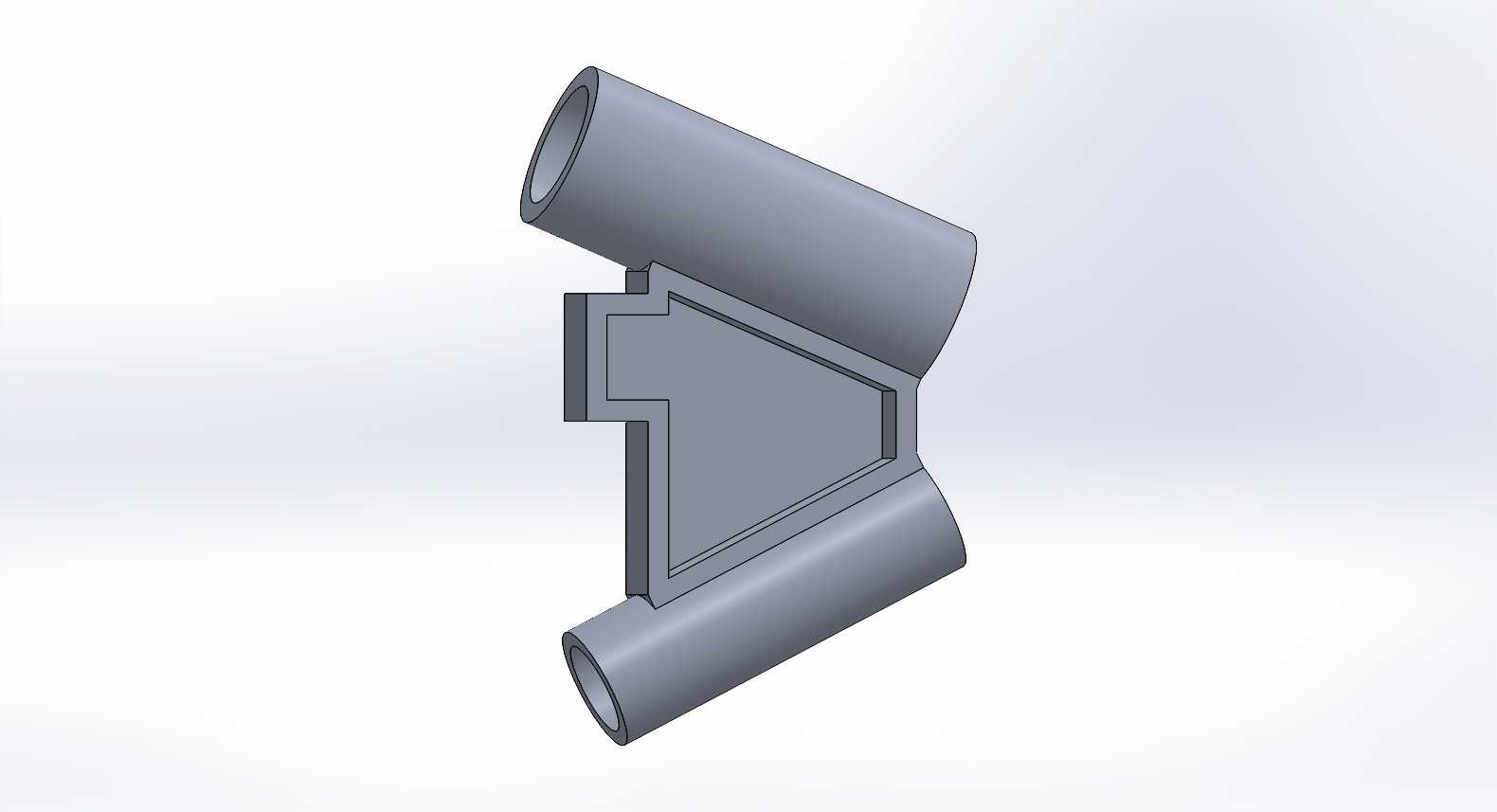

　　从结构功能来看，构件上下两端为半包覆式圆弧卡口，卡口内径与配套圆管外径匹配，装配时卡口贴合圆管柱面，可通过侧面顶丝、卡扣或者绑带完成锁紧，限制两根平行圆管的相对侧向位移；中间连接段采用三角封闭板式结构，三角轮廓的斜边做了等厚翻边加强，板面内侧预留阶梯状嵌合槽，既可以嵌入缓冲胶垫抵消管路运行振动，也可作为安装定位面贴合设备侧壁，承担两根圆管之间的横向拉结与支撑载荷。

　　设计思路上优先规避了分体管夹装配后易出现的同轴度偏差问题：整体一体成型的结构让上下两个圆弧卡口的中心距在建模阶段就完全锁定，装配后两根平行圆管的间距公差可控制在较小范围，不会出现分体零件累计装配误差导致的管路别劲问题。三角支撑的构型选择，是在相同板材耗材重量下获得更高的抗弯截面模量，相比直板连接，三角封闭结构承受垂直于板面方向的弯折载荷时，形变位移量可降低六成以上，同时两侧翻边相当于给薄板增加了加强筋，不需要额外焊接补强肋就可满足常规轻型支撑的刚度要求。

　　外形与安装边界方面，上下圆弧卡口的轴向长度覆盖圆管接触段足够面积，锁紧后接触压强分布均匀，不会出现局部应力集中划伤管面；中间三角板的最外侧轮廓未超出两根圆管的外圆切线范围，整组构件安装后不会额外占用管路外侧的操作空间，在密集排布的管线工位中不会和相邻管线、设备外罩发生干涉。构件所有棱边均做了圆角过渡，没有尖锐清角，既避免装配过程中划伤操作人员，也降低了应力集中位置出现疲劳断裂的风险。建模过程中卡口圆弧面与中间三角板的衔接位置做了顺滑曲面过渡，载荷传递路径从圆管接触面沿圆弧壁均匀扩散到三角支撑板，没有截面突变带来的应力峰值，长期受往复振动的工况下使用寿命更稳定。该构件不需要配套复杂的安装辅件，单人即可完成对位锁紧，在生产线护栏搭建、气动管路固定架、小型设备机架跨接等场景中都可直接选用。
