农用悬挂式中深耕铧式犁结构设计

　　这套铧式犁结构面向旱地、大田块的中深耕整地作业，核心作用是在作物收获后或播种前完成土层翻转，把地表残茬、杂草根系连同表层板结土块一同埋入较低土层，既切断杂草宿根抑制再生，也让埋入的有机质在土层内逐步腐解，为后续耕作形成天然肥效条件。整机采用三点悬挂对接形式，上架主梁、悬挂架与牵引连接座的孔位间距按照常规农用拖拉机后悬挂挂接边界布置，建模时已把上拉杆铰接点、两个下拉杆销轴的相对位置留出装配余量，挂接后犁体纵向随拖拉机行进，横向耕幅由犁柱排布间距决定，多铧并列时相邻犁体的翻土轨迹存在少量重叠，避免耕后留下未翻动的硬埂。

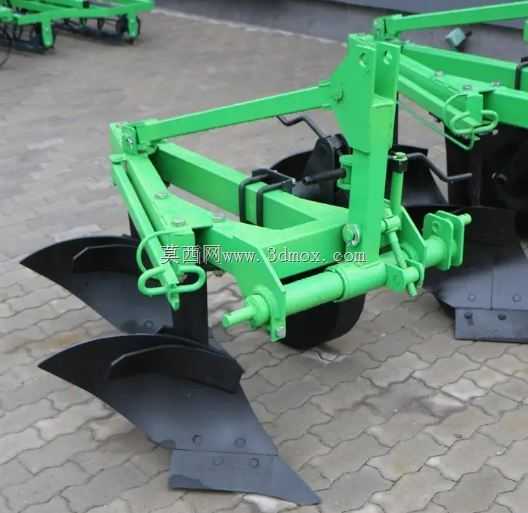

　　从结构分层来看，绿色涂装的承载框架承担牵引与姿态调节载荷，主梁采用矩形截面梁拼焊，各犁柱通过U型螺栓与主梁锁紧，作业中遇到石块或过硬土层时，剪切销式安全连接段会先断裂，保护犁铧与主梁不被过载拉裂。犁体部分由犁铧、犁壁、犁侧板和犁托组成，最前端的犁铧以小入土角切入土壤，刃口磨损后可单独拆换；弧形犁壁顺着切土轨迹把垡片抬起、扭转并侧向抛出，曲面曲率直接决定翻垡质量，曲率过陡会让土垡破碎过度、牵引阻力陡增，曲率过缓则土垡翻转不到位，杂草残茬仍露在地表。犁侧板贴靠沟壁滑行，平衡犁体工作时产生的侧向力，保证耕幅稳定、沟壁整齐。

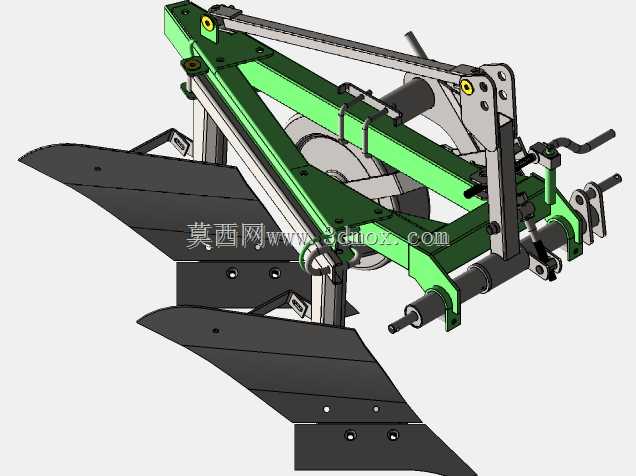

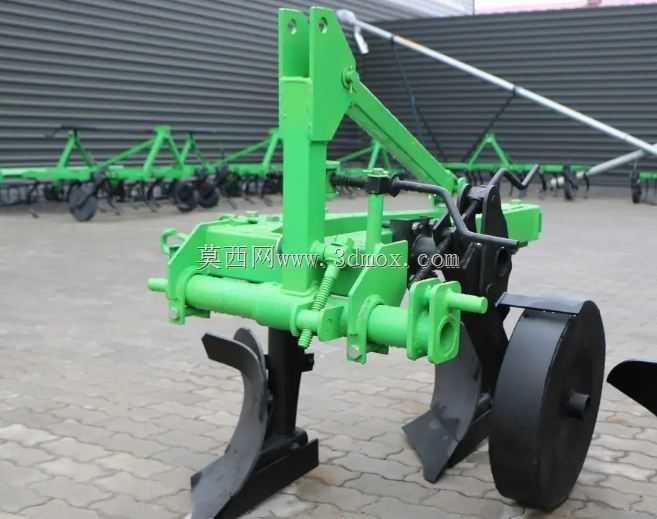

　　地轮与限深机构布置在机架侧方，通过螺杆调节机架相对地面的高度，进而控制耕深，中深耕工况下耕深通常控制在二十到三十厘米区间，既打破犁底层又不至于把深层生土大量翻到地表影响当季播种。运输状态下悬挂油缸将整机抬起，犁底离开路面，转弯与转移地块时机架最外侧轮廓不超出拖拉机后轮宽度太多，避免刮碰田埂或道路旁障碍物。建模过程中各铰接销轴、开口销、调节手柄均按实际装配关系还原，犁壁曲面采用连续扫略成型，焊接件之间预留焊脚间隙，紧固件孔位按通孔加螺母锁紧的方式建模，可直接用于农机具结构校核、挂接运动干涉检查以及耕作部件的改型设计参考。
