气动网球抛射训练装置结构设计

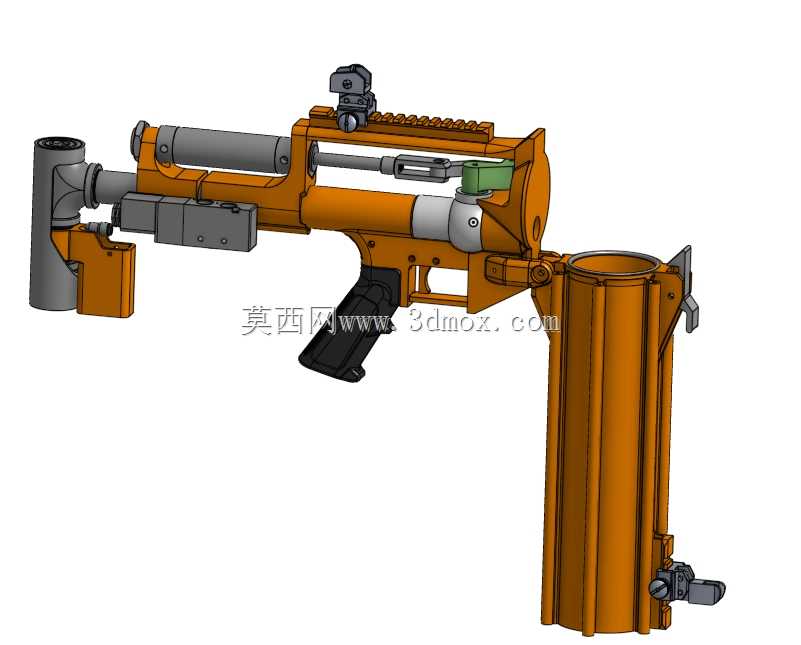

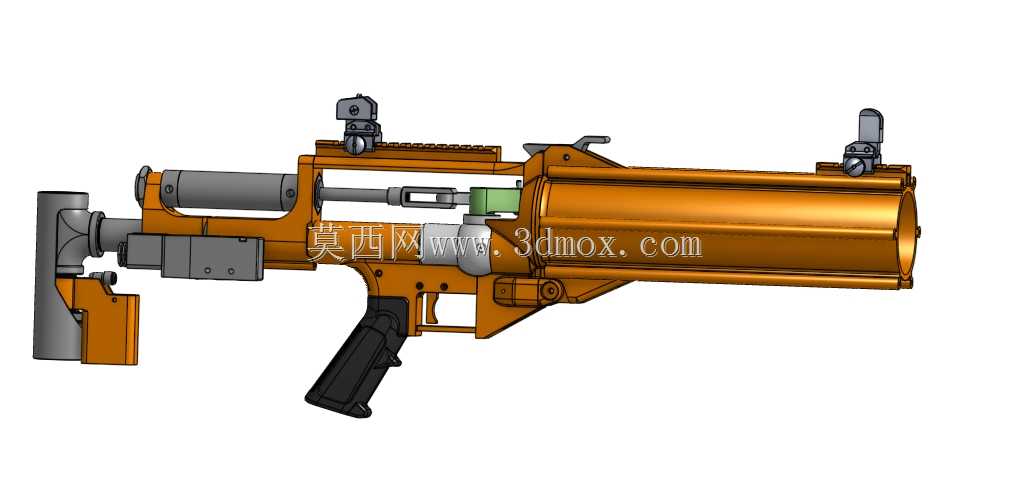

　　该套三维结构围绕手持气动网球抛射装置展开，整体采用枪式握持布局，核心发射腔体沿水平方向布置，前端预留网球装填与推送通道，后端集成气动驱动组件，握持区域设置手枪式握把与扳机触发结构，整机重心沿发射轴线分布，单手握持操作时可有效平衡发射腔体自重，适配户外宠物互动抛球、休闲网球训练等场景，无需外接电源即可完成网球的高速抛射作业。

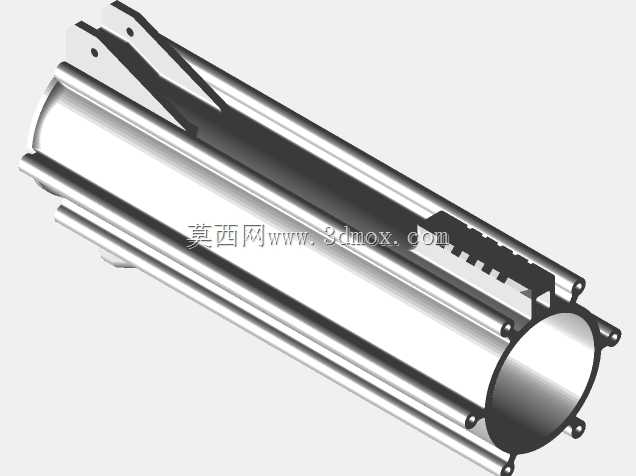

　　从结构设计逻辑来看，装置将储气腔体、发射管、触发气阀、握持支撑四大模块做了集成化整合：主发射管采用大直径圆筒结构，内径匹配标准网球外径，内壁预留足够滑动间隙避免球体卡滞，管身外侧布置加强筋与安装凸台，用于固定前后机械瞄具、顶部战术导轨附件；后端气动组件包含气缸、活塞杆与密封端盖，压缩空气通入腔体后，扳机联动气阀开启，高压气流瞬间推动网球沿发射管加速射出，气流通道做了等径过渡设计，减少压损、保证抛射初速稳定。

　　装置的安装边界与外形尺寸适配手持操作需求：发射管总长度控制在单臂可稳定托举范围，整机宽度由两侧气动接头与瞄具安装座决定，握把角度贴合人体工学，握持时食指可自然搭放在扳机位置；顶部导轨预留标准附件安装槽，可加装瞄具、照明组件，下方握把内部预留气路通道或小型储气腔安装空间，尾部设置气源快速接头，可外接便携压缩气罐提供动力。

　　结构细节上，所有运动部件均做了限位设计：扳机转轴设置复位扭簧，松开后自动回位封闭气阀；发射管前端设置限位挡边，避免网球在待发状态下从管口滑落；前后机械瞄具可做高低微调，适配不同抛射距离的瞄准需求。各零部件的装配关系清晰，密封部位预留密封槽安装密封圈，防止高压气体泄漏，金属结构件兼顾强度与轻量化，长期反复触发使用也不易出现结构变形，整套结构既满足气动抛射的功能要求，也兼顾了手持设备的操作便利性与维护便捷性。
