回转预热器用导向轴承离合器总成结构

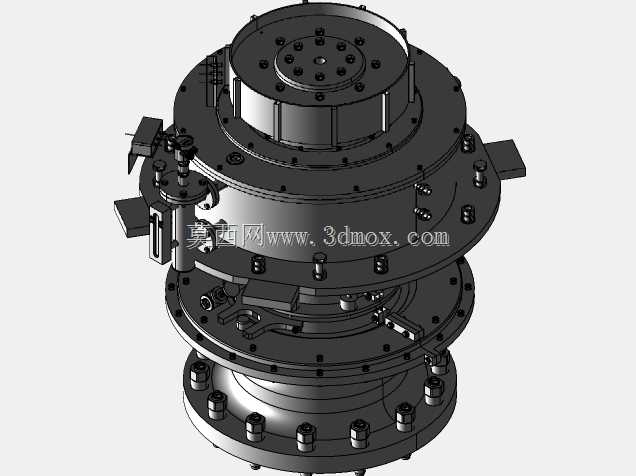

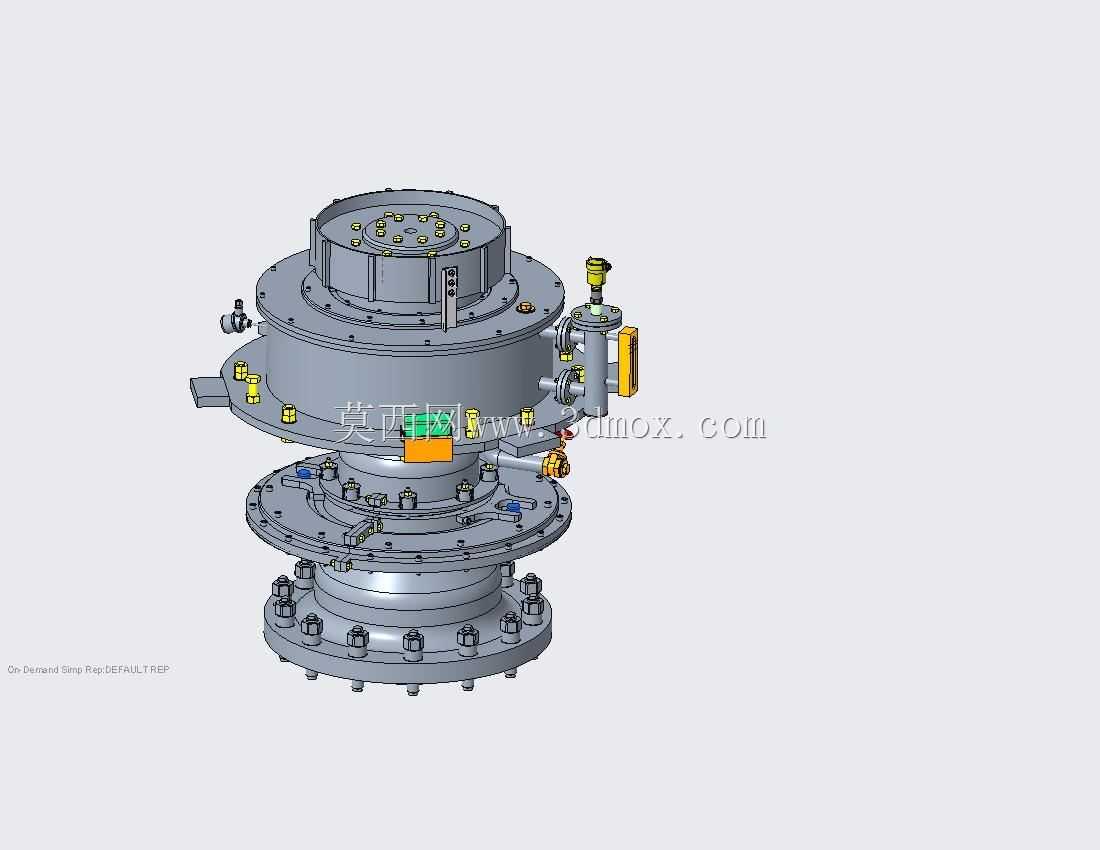

　　该结构主要配套Ljungström型回转式空气预热器使用，这类预热器广泛布置在大型火力发电机组、工业锅炉尾部烟道中，承担烟气余热回收、加热入炉助燃空气的核心职能，直接影响锅炉整体热效率与排烟温度指标。导向轴承离合器总成安装在预热器转子的上部导向端，是衔接转子主轴与上部支承结构的关键功能部件，既要承担转子径向定位、抑制回转过程中径向摆振的导向职能，也要在设备检修、卡涩故障、驱动切换工况下实现转子与驱动端的动力离合，避免过载损伤驱动电机、减速机构，同时在紧急状态下可快速锁止转子，防止热态下转子受热不均产生永久形变。从结构设计逻辑来看，总成采用多层法兰叠装的立式布局，下部法兰直接对接预热器上部端板的安装基面，

　　法兰周向布置的高强度螺栓孔严格匹配预热器上梁的安装孔位，安装基面的平面度、螺栓孔位置度公差均按重型回转设备的配合要求设定，保证装配后整体同轴度满足转子长期回转的精度要求。中间段集成了导向轴承的承载腔体，腔体内部预留了轴承润滑脂的加注通道与密封结构，可适配高温工况下的润滑脂存储需求，避免烟道内的粉尘、腐蚀性气窜入轴承滚道造成磨粒磨损；离合机构采用侧置拨叉驱动结构，拨叉操作端延伸至设备外侧的操作平台位置，现场运维人员无需进入预热器内部即可完成离合动作切换，操作端配套的位置指示结构可直观反馈当前离合状态，避免误操作。上部结构集成了转子的轴向限位组件，可抵消转子热态运行时向上的热膨胀窜动量，同时预留了检修时的转子顶升接口，方便后期更换轴承、

　　密封件时无需整体拆解预热器上部结构。整体外形为同轴多层圆柱结构，最大外径根据配套预热器的转子直径匹配设计，安装时需保证与下部推力轴承的同轴度偏差在允许范围内，周边预留的操作空间需满足拨叉动作、润滑加注、检修拆装的边界要求，侧置的离合驱动组件不会与预热器上部的密封风管道、吹灰器轨道产生干涉，可直接适配同规格回转预热器的原有安装尺寸，无需对现场基础做额外改造。
