旋转式回热器支撑信托轴承室组件结构

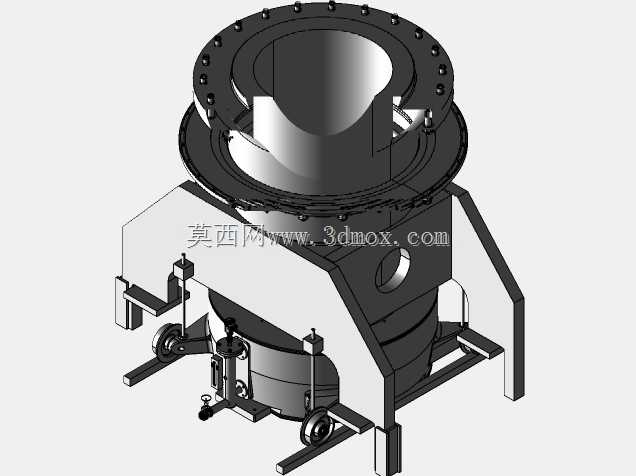

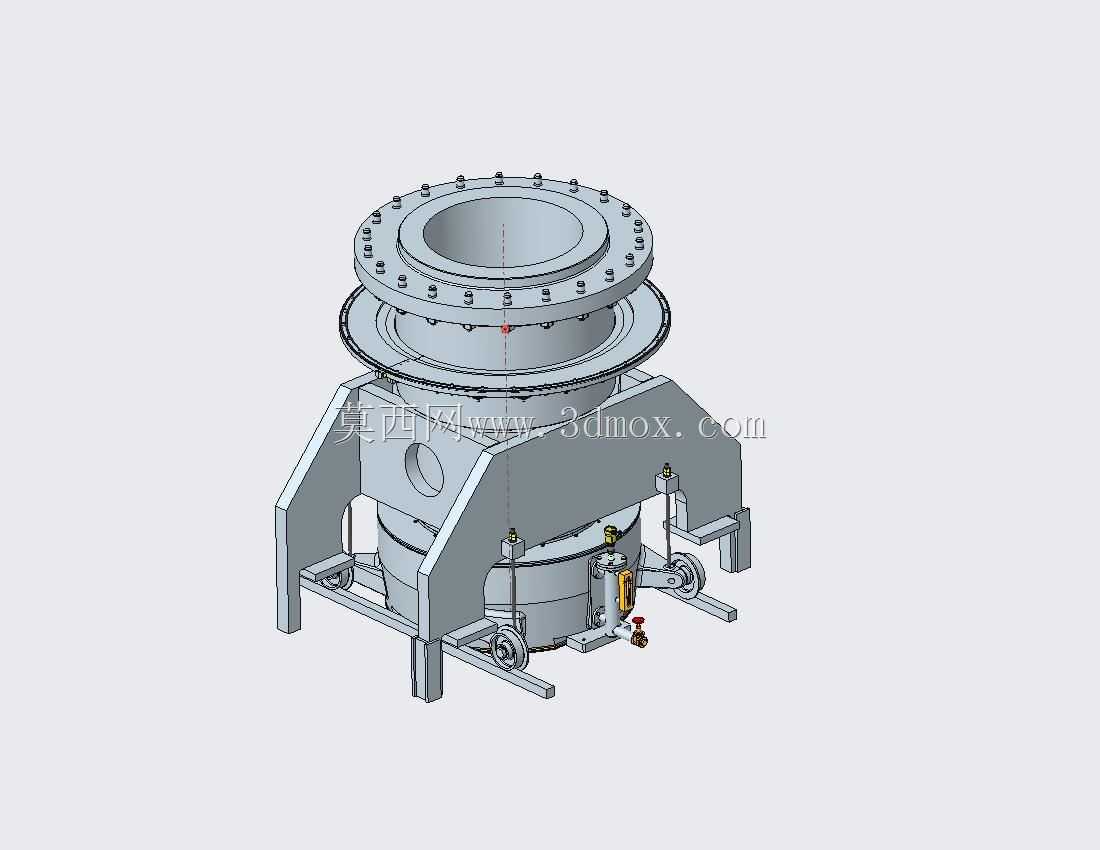

　　在工业余热回收、电站锅炉配套、大型化工换热系统场景中，Ljungström型旋转式回热器作为再生式空气预热器的核心换热载体，其运行稳定性直接决定整套换热系统的热效率与连续运行周期，而支撑信托轴承室正是承担回热器转子载荷、保障转子平稳回转的核心承载部件。该组件安装于回热器转子的下部支撑端，上部法兰端直接对接转子下轴端的连接法兰，周向布置的螺栓孔可实现与转子轮毂的刚性连接，传递转子自重、换热元件重量以及运行过程中产生的径向、轴向复合载荷，下部的支撑支腿结构则与设备底部的安装基础梁对接，支腿上预留的安装孔可适配不同规格的基础预埋螺栓，满足现场安装时的位置微调需求。从结构设计逻辑来看，该轴承室采用分体式腔体结构，

　　中间的筒状腔体用于容纳推力调心滚子轴承与配套的密封组件，腔体侧壁预留的注油接口可接入集中润滑系统，持续为轴承运转提供润滑介质，同时配套的密封结构可避免外界粉尘、换热烟气进入轴承腔，防止轴承出现磨粒磨损。支腿部分采用箱型焊接结构，在保证支撑刚度的前提下尽可能降低结构自重，支腿与主腔体之间设置的加强筋板可分散载荷传递路径，避免局部应力集中导致的结构变形。组件侧面集成的小型过滤与调压部件，可对进入轴承腔的润滑介质进行杂质过滤与压力调节，保障润滑系统的运行稳定性，配套的检测接口可接入温度、振动传感器，实时监测轴承运行状态，为设备 predictive 维护提供数据支撑。在安装边界层面，上部连接法兰的端面平面度、

　　螺栓孔位置度均按照回转支撑类部件的精度要求设计，可保证转子安装后的回转同轴度，控制转子运转时的径向跳动量在允许范围内，避免转子与密封结构发生碰磨；下部支腿的安装面设置了可调垫铁的接触平面，可在现场安装时调整轴承室的水平度，补偿基础施工带来的安装误差。该结构的设计充分考虑了换热设备长期高温运行的工况特点，主承载部件的材料选用适配中温环境的低合金结构钢，可承受回热器运行时传导至轴承室的温度载荷，避免高温下结构蠕变导致的精度丧失。在实际运行过程中，该轴承室不仅要承担静态的垂直载荷，还要承受转子回转时产生的倾覆力矩，尤其是在换热元件出现局部积灰、转子动平衡偏移的工况下，轴承室的结构强度可保证支撑刚度不出现衰减，避免转子出现卡涩、振动超标等故障，保障回热器在全工况范围内的平稳运行，整套结构的建模细节完整还原了实际加工与装配的工艺特征，可直接用于换热设备的结构设计校核、安装工艺模拟以及运维培训场景。
