跨骑式重载物料承托支撑机架结构

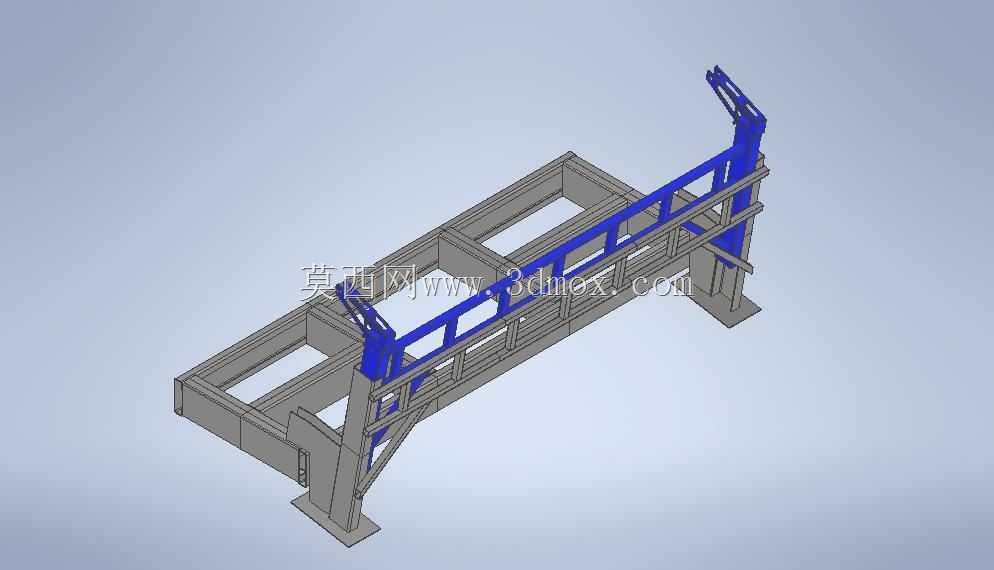

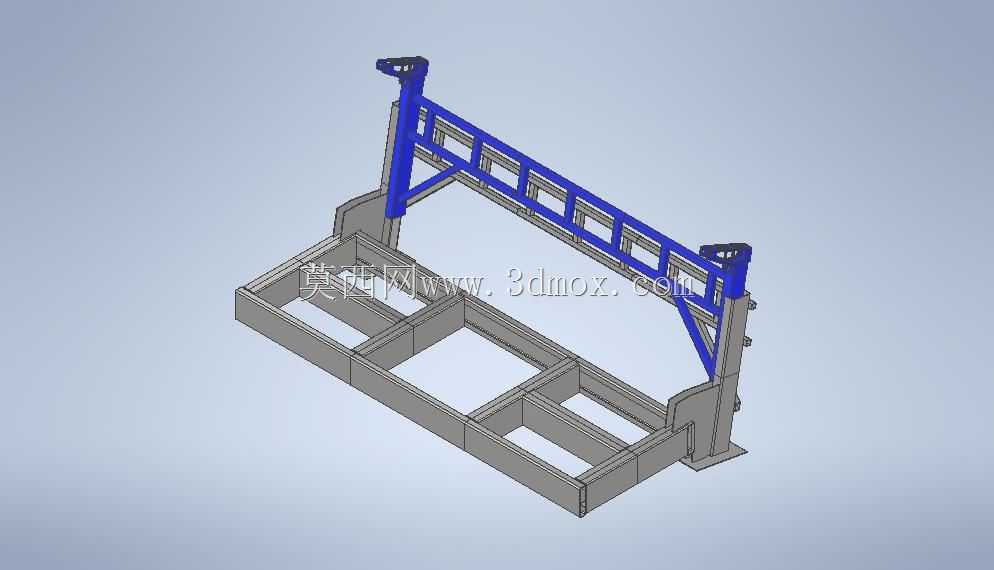

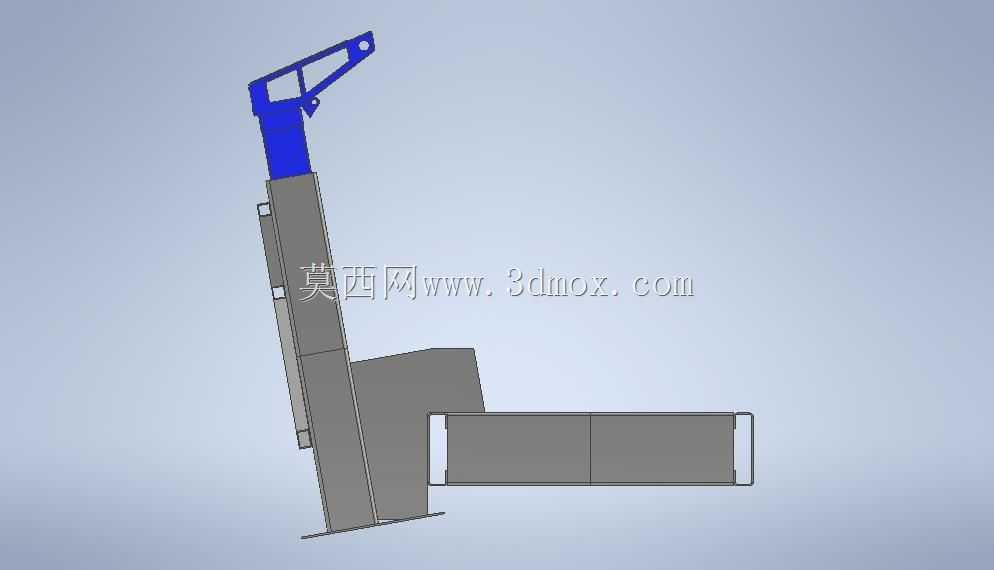

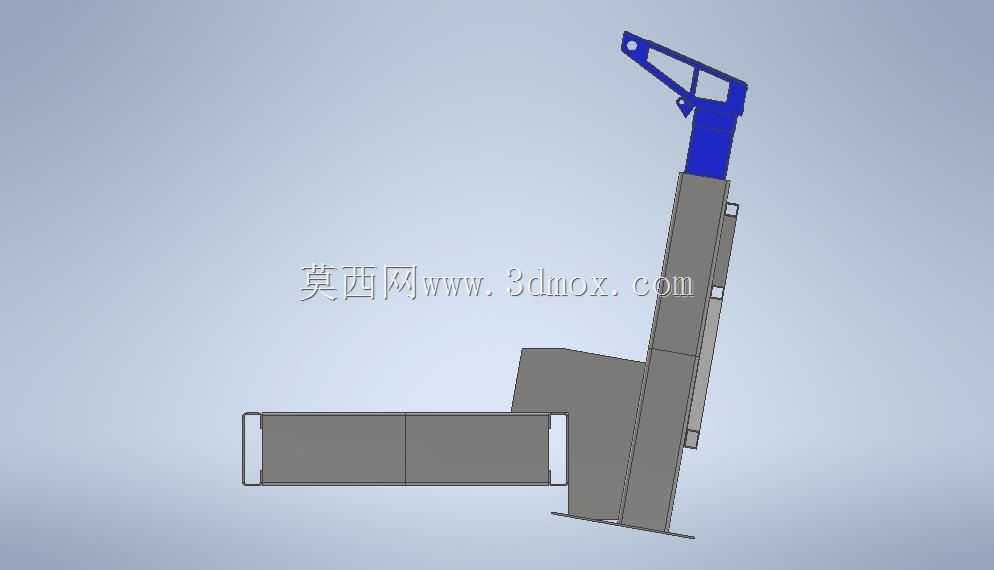

　　该支撑机架采用跨骑式布局设计，主体框架以标准矩形型钢焊接成型，整体为长条形卧式承载结构，两侧设置落地式支撑立柱，立柱底部带有方形安装法兰盘，可通过膨胀螺栓或化学锚栓与混凝土地面完成刚性固定，安装时需保证两侧立柱的安装面平面度公差控制在1mm以内，避免框架受附加安装应力产生形变。框架主体的上平面预留了多组安装孔位，可根据实际搭载设备的安装需求匹配不同规格的连接螺栓，中部设置的镂空区域既能够降低整体结构自重，也可方便布设配套的气动管路、电气线缆，避免管线外露造成的剐蹭损坏。

　　从实际应用场景来看，这类机架多用于生产车间内的跨工位物料承托、轻型加工单元的设备搭载，或是自动化生产线旁的工件暂存支撑，跨骑式的结构设计可让下方空间预留出物料转运通道，方便手动液压叉车、小型AGV从机架下方穿行完成物料周转，无需额外预留侧面操作空间，能够有效提升车间内的场地利用率。

　　设计过程中优先考虑了结构的受力合理性，两侧立柱与主框架的连接位置增设了三角形加强筋板，筋板厚度与主框架型钢壁厚保持一致，采用满焊工艺连接，可有效抵消框架上平面承受偏载时产生的扭转力矩，避免长期承重后焊缝开裂或框架变形。侧边设置的蓝色防护栏采用等距排布的竖杆加横杆结构，防护栏高度符合车间作业的安全防护要求，可防止放置在机架上的工件从侧边滑落，同时竖杆之间的间距控制在120mm，既满足防护需求，也不会遮挡操作人员观察机架上工件状态的视线。

　　机架端部设置的立式安装支架带有多组调节长孔，可用于安装传感器、行程开关或是小型操作面板，安装位置可根据实际使用需求沿长孔方向上下调整，适配不同的检测高度要求。整体结构的所有焊接位置均做了焊后打磨处理，去除焊渣与焊接飞溅，表面可根据车间使用环境做喷塑或喷漆防锈处理，适配多粉尘、少量切削液飞溅的机加工车间环境使用。在安装边界方面，机架的整体长度可根据实际工位需求做同比例延伸，两侧立柱的间距可根据下方需要通行的转运设备宽度做调整，调整时需同步核算主框架型钢的截面规格，保证框架中部的最大挠度不超过跨度的1/1000，避免承托重型工件时出现明显下弯。
