标准USB公头接插件三维结构设计

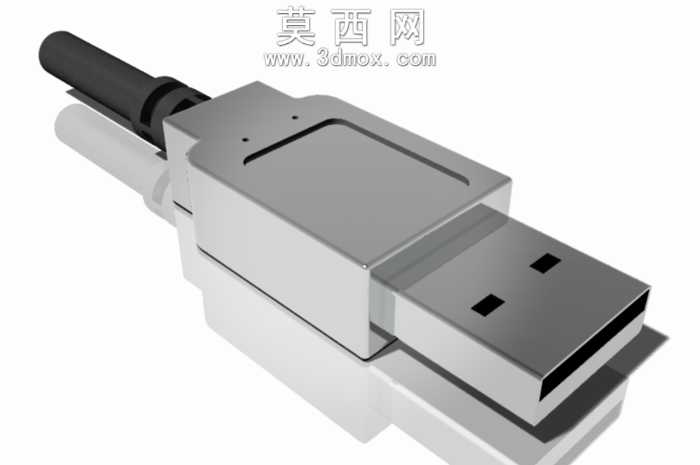

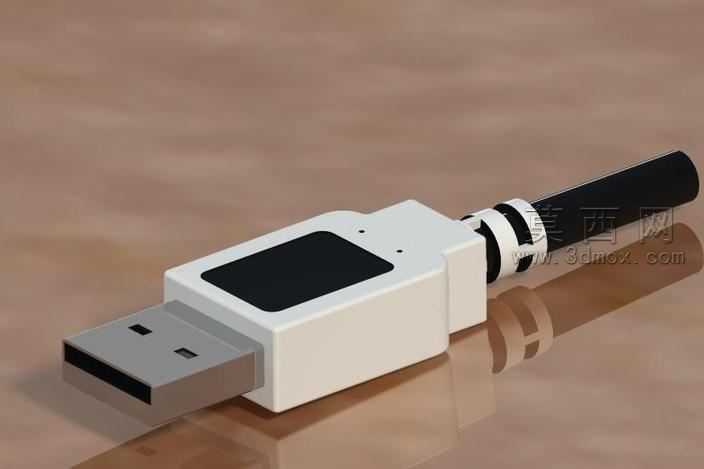

本作品为标准USB Type-A公头接插件的三维参数化建模成果，建模过程严格遵循USB-IF官方发布的物理接口尺寸规范，对接口的每一处结构细节都做了精准还原。建模阶段首先绘制金属屏蔽外壳的截面草图，通过拉伸、切除、倒角等基础特征构建外壳主体，还原外壳上的定位卡扣凹点、前端导向斜角以及尾部线缆压接的固定结构，金属外壳的壁厚、卡扣凸起尺寸完全匹配实际量产产品的公差要求，保证虚拟装配时的干涉校验结果具备实际参考价值。接下来构建内部的绝缘胶芯部分，胶芯的外形与金属外壳的内腔尺寸完全适配，通过阵列特征还原胶芯上的四个导电触片安装槽，槽位的间距、深度都严格对应标准引脚的排布尺寸，同时还原胶芯尾部的线缆分线导向结构，模拟实际生产中胶芯对内部芯线的定位作用。导电触片部分采用薄壁拉伸特征构建，还原触片前端的接触弹片弧度、尾部的焊线引脚结构，每一片触片的厚度、接触点高度都符合电气连接的性能要求，保证接口插拔时的接触可靠性。尾部的线缆防护部分，分别构建了内层的应力缓冲胶套与外层的PVC护套，还原胶套上的多道环形防弯折槽结构，模拟实际使用中缓冲线缆弯折应力、避免芯线断裂的功能结构，护套与金属外壳尾部的压接位置也做了贴合处理，还原成品的压接装配形态。材质渲染阶段，金属屏蔽外壳采用哑光镀镍金属材质，调整材质的粗糙度与金属度参数，还原真实金属外壳的细腻磨砂质感与弱反光特性；绝缘胶芯采用浅灰色硬质工程塑料材质，添加轻微的塑料颗粒质感，还原注塑件的表面肌理；导电触片采用镀金亮面金属材质，突出接触部分的导电属性；尾部护套采用黑色软质橡胶材质，调整材质的漫反射与高光参数，还原软胶的柔和哑光质感。整体模型采用自底向上的装配建模思路，所有零件之间的配合关系完全模拟实际产品的装配顺序，可直接用于接口结构教学、接插件设计参考、产品装配模拟等场景，模型的结构完整性高，无多余特征与破面，可直接导出用于工程图生成、3D打印验证或者渲染展示使用。
