汽车通风盘式制动卡钳刹车盘结构

　　这套盘式制动结构的三维建模，完全围绕乘用车前轮制动的实际装机需求搭建，先从安装边界说起，刹车盘中心定位孔与轮毂轴承轴头的配合公差带严格按照乘用车常用的H7/k6过渡配合设定，五个螺栓安装孔的分度圆直径匹配主流紧凑级家用车的轮毂孔距，安装面的平面度控制在0.02mm以内，避免装车后制动盘跳动引发高速刹车抖动。制动卡钳采用浮动式单活塞结构，卡钳安装支架的两个导向销孔中心距与转向节的安装支耳完全对齐，导向销的滑动间隙预留0.05-0.1mm，保证制动时卡钳能够顺畅回位，不会出现拖刹偏磨的问题。

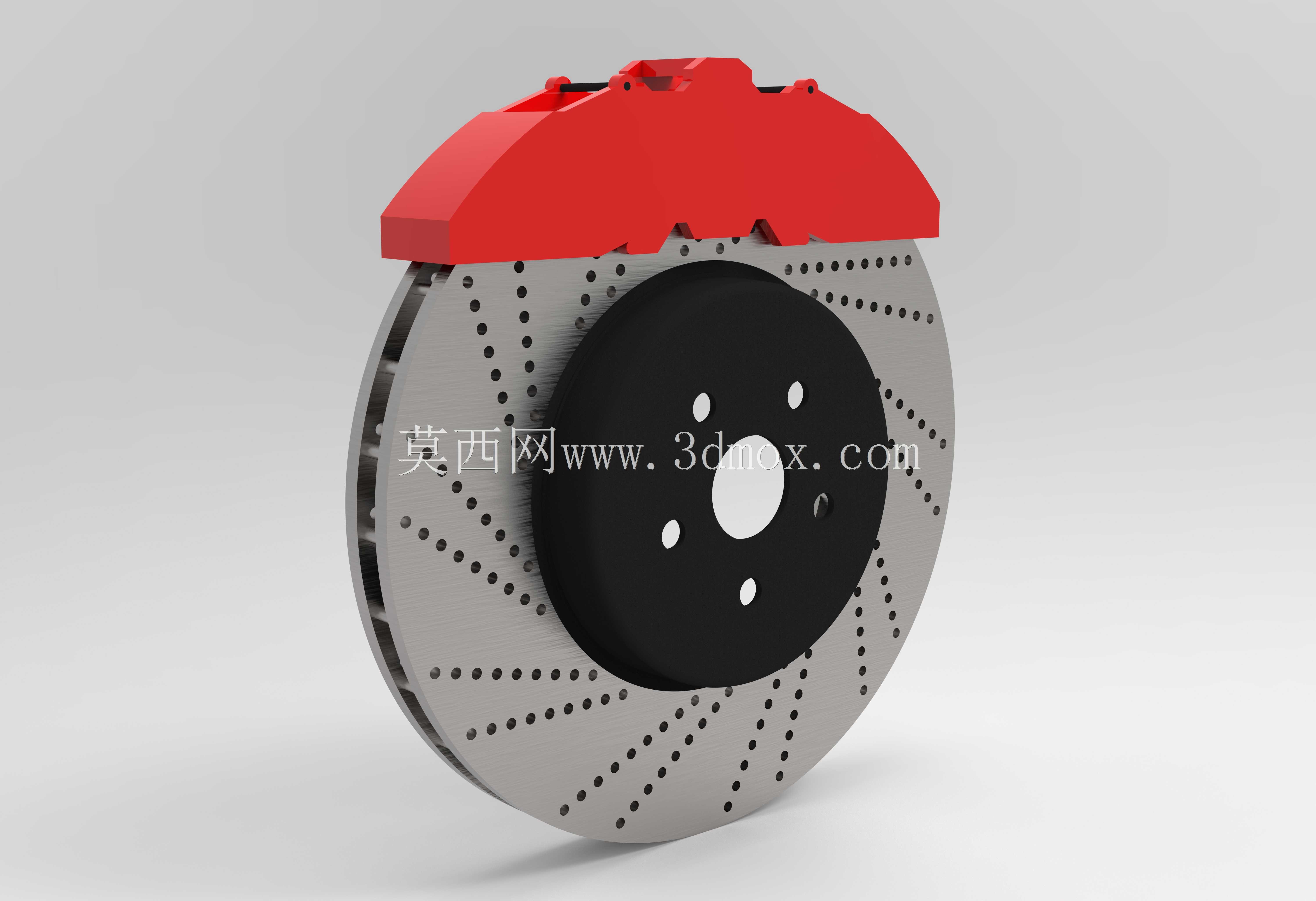

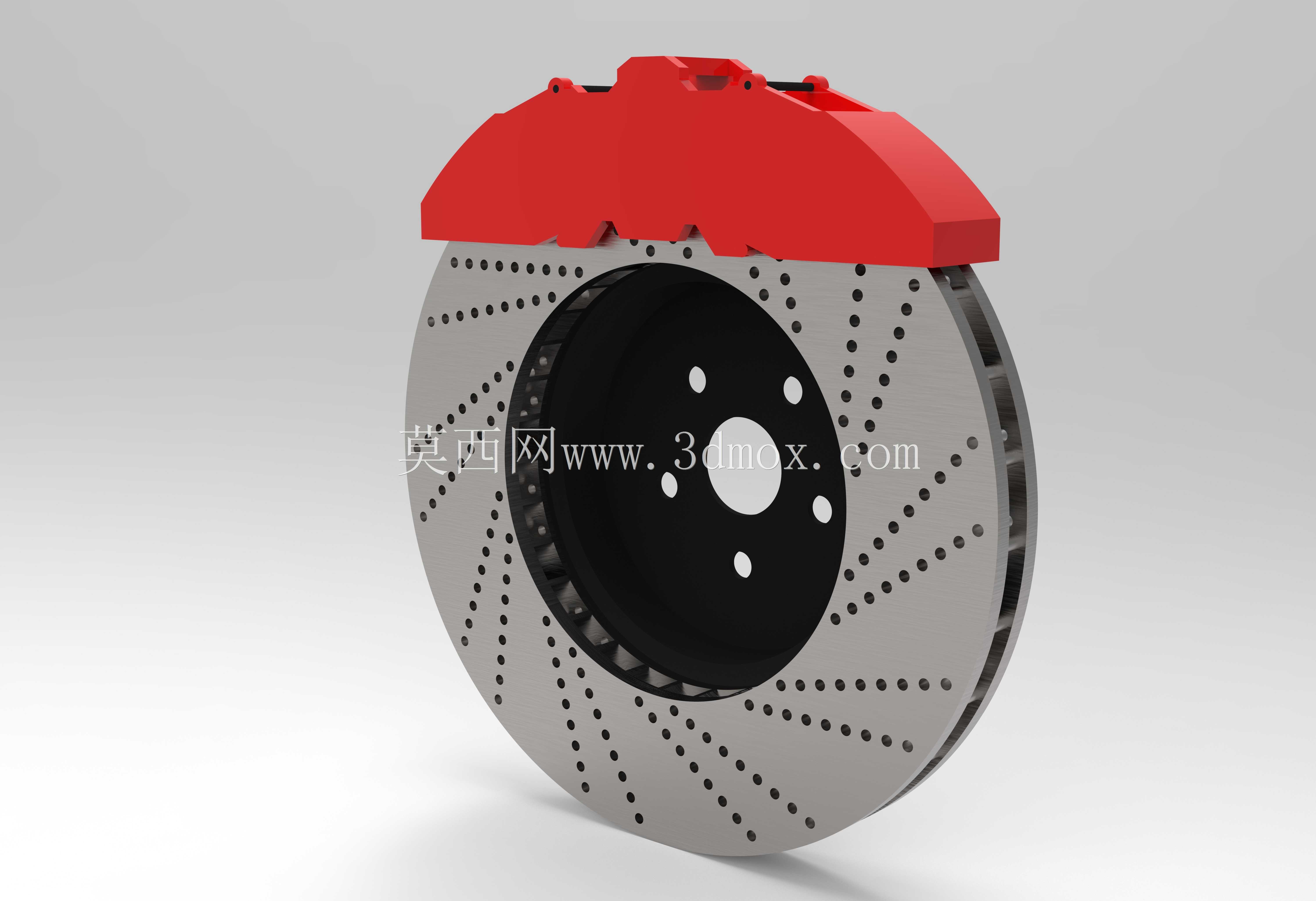

　　从功能特性来看，刹车盘采用双层通风道结构，盘面的斜向散热孔顺着车辆前进时的气流方向设计，制动过程中摩擦产生的热量能够顺着通风道快速导出，相比实心刹车盘，连续制动工况下的热衰减幅度能降低40%左右，盘面的交错排布的钻孔一方面可以快速排出制动摩擦产生的粉尘，另一方面在雨天行车时能够快速划破制动盘与刹车片之间的水膜，缩短湿滑路面的制动距离。红色的卡钳壳体采用球墨铸铁材质建模，内部活塞的密封圈截面为异形结构，除了密封制动液之外，还能在制动解除时带动活塞回位，自动补偿刹车片磨损产生的间隙，不需要额外手动调整刹车间隙。

　　设计过程中特意校核了制动时的受力边界，卡钳支架的安装螺栓强度等级按照10.9级设定，能够承受1.2g制动减速度下的最大制动力矩，刹车盘的摩擦面厚度预留了3mm的磨损余量，达到磨损极限时可以直接更换，不需要连带更换轮毂轴承。整个结构的运动仿真完全还原实际制动过程，踩下制动踏板时制动液推动活塞伸出，将内侧刹车片压向刹车盘内侧，同时卡钳本体沿着导向销反向滑动，带动外侧刹车片压向刹车盘外侧，两侧刹车片同时夹紧刹车盘产生制动力，整个过程中刹车片与刹车盘的接触面积始终保持在95%以上，避免局部压力过大导致的刹车片偏磨或者刹车盘起槽。

　　在实际装车场景中，这套制动结构适配16-18寸轮毂的乘用车，刹车盘的最大外径不超过330mm，卡钳的最大外轮廓距离轮毂辐条内表面预留至少5mm的安全间隙，避免车辆行驶过程中卡钳与轮毂发生剐蹭。建模时还特意还原了刹车片的消音片结构，在刹车片钢背与活塞接触的位置设置了0.5mm厚的减震消音片，能够抑制制动时的高频振动，减少刹车异响的产生，卡钳本体上的放气螺钉位置设置在最高点，方便维修时排出制动管路内的空气，保证制动踏板的脚感扎实。
