这套盘式制动结构主要面向乘用车辆前轮或四轮盘刹配置的制动场景,在整车底盘系统中承担将车辆动能通过摩擦转化为热能、实现减速与驻车辅助的核心功能。日常城市道路频繁启停、山路长距离下坡控速、高速工况紧急制动都依赖该类结构稳定输出制动力,相比鼓式制动器,盘式结构散热路径直接暴露在行驶气流中,连续制动后热衰退幅度更小,涉水后摩擦面残留水分会被离心力快速甩出,制动响应恢复速度更快,在当前乘用车底盘配置中已经成为主流方案。

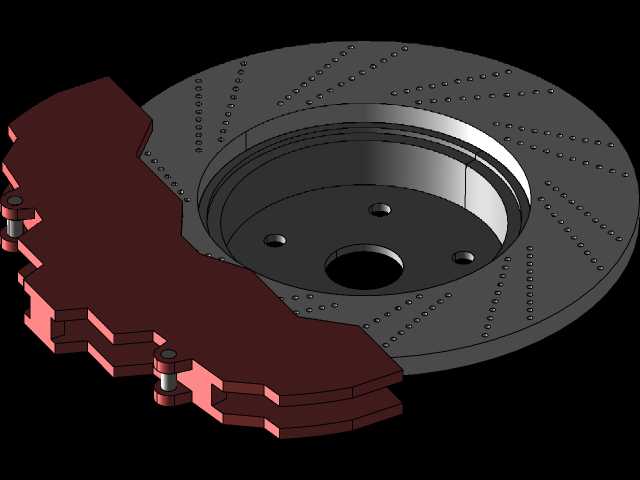

从结构组成来看,整套总成包含通风式制动盘、浮动式制动卡钳、内侧外侧摩擦片、卡钳安装支架、活塞回位密封件、轮毂连接法兰位几个核心部分。制动盘采用双层通风腔结构,两层摩擦盘面之间布置径向导流筋,车辆行驶时制动盘随轮毂同步旋转,导流筋相当于离心式风扇叶片,将盘心处的冷空气吸入通风腔,沿径向甩出后带走摩擦产生的热量,通风盘的热容量比同直径实心盘高出40%以上,能够承受更长时间的连续制动负荷。制动盘摩擦工作面加工有同心圆排布的点状散热凹痕,既可以增加摩擦面与空气的接触面积,也能在制动初期刮除摩擦片表面的磨屑,避免磨屑夹在盘片之间形成局部硬点,造成制动抖动或者盘面异常拉伤。
卡钳部分采用常见的浮动钳体设计,制动液压输入时,内侧活塞先推动内侧摩擦片压向制动盘内侧面,液压反作用力会带动整个卡钳体沿导向销轴向滑动,拉动外侧摩擦片同步压向制动盘外侧面,两侧夹紧力自动平衡,不需要在卡钳两侧都布置液压活塞,既减少了液压管路的布置复杂度,也降低了卡钳自身的重量。卡钳本体上方预留有制动液进油口、放气螺钉安装位,支架上的两个安装孔位对应转向节上的卡钳安装凸台,装配时卡钳与制动盘的同轴度、摩擦片与盘面的平行度都通过安装支架的加工精度直接保证,后期维保只需要更换摩擦片、检查导向销润滑状态即可,不需要反复调整刹车间隙,活塞上的矩形橡胶密封圈在制动解除时会依靠自身弹性变形带动活塞回位,自动补偿摩擦片磨损产生的间隙,全程不需要人工调整刹车间隙。
建模过程中首先从轮毂安装边界开始搭建基准:制动盘中心的花键孔与轮毂轴头配合,周围六个螺栓孔对应车轮轮毂螺栓的分布圆,装配后制动盘与轮毂同轴旋转,端面跳动量需要控制在0.05mm以内,否则高速轻踩制动时会出现踏板抖动、方向盘震颤的问题。制动盘的有效摩擦半径、卡钳钳体的跨距是核心尺寸边界:摩擦半径需要和整车制动力分配参数匹配,过大的摩擦半径会导致相同液压输入下制动力矩超标,容易触发ABS过早介入,过小则会出现制动力不足、制动距离拉长的问题;卡钳内档宽度需要同时容纳制动盘厚度、两侧摩擦片总厚度以及活塞行程预留间隙,卡钳两侧边缘不能和轮辐内侧发生运动干涉,转向打满方向时卡钳也不能和悬架下摆臂、减震器支座发生碰撞。
摩擦片的钢背造型和卡钳内的导向槽完全匹配,摩擦材料层预留了磨损极限厚度,当摩擦材料磨损到剩余2-3mm时,钢背上的磨损报警片会直接接触制动盘,制动时发出尖锐的金属啸叫,提醒驾驶员及时更换摩擦片。整个结构的所有运动部件之间都预留了合理的热膨胀间隙,制动盘在剧烈制动后温度可以升到300℃以上,径向和轴向都会产生热膨胀,建模时如果完全按常温零间隙装配,高温下制动盘会出现卡滞、拖刹,甚至出现盘面热变形翘曲。在底盘总布置阶段,还需要核对卡钳的布置角度,通常将放气螺钉布置在卡钳最高位置,方便维保的时候排出液压管路里的空气,进油口朝向车身内侧,避免行驶中飞溅的碎石直接撞击油管接头。这套结构的建模逻辑完全贴合实车装配流程,所有配合面、安装孔位、运动间隙都按照量产车的工程公差设定,能够直接用于底盘制动系统的结构校核、教学演示以及改制车型的制动部件选型参考。
