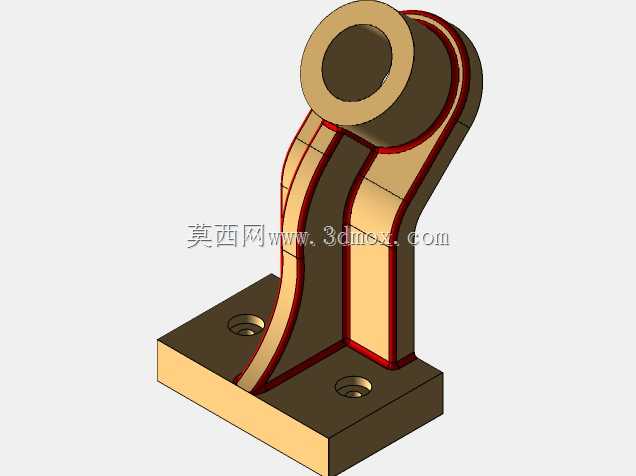

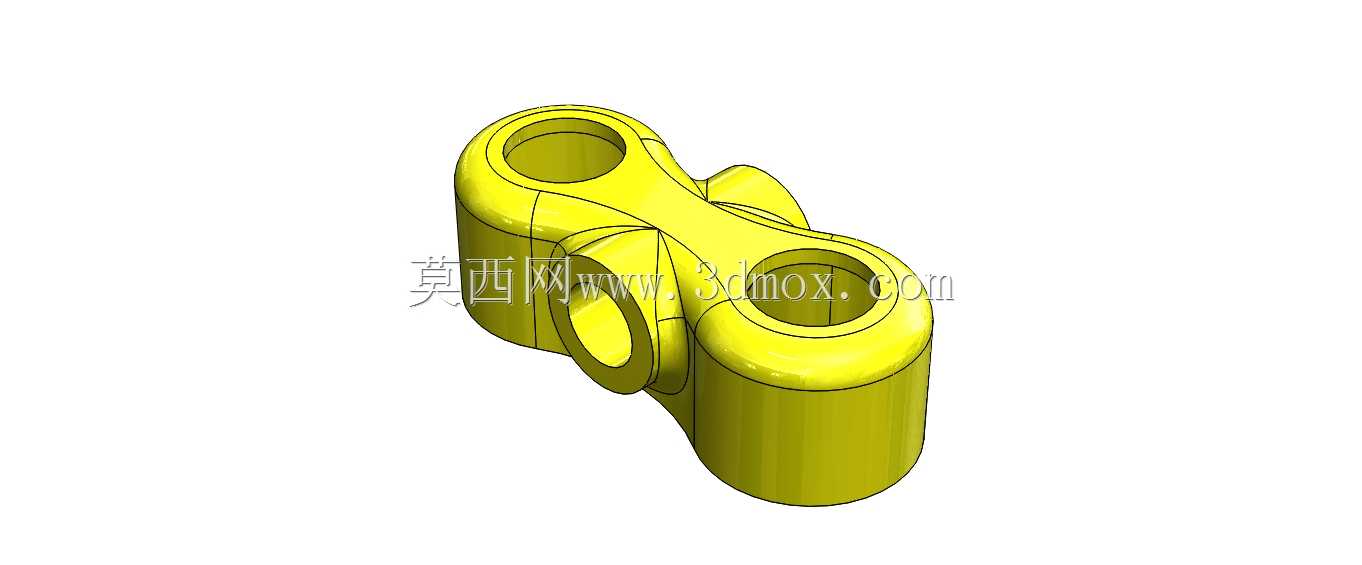

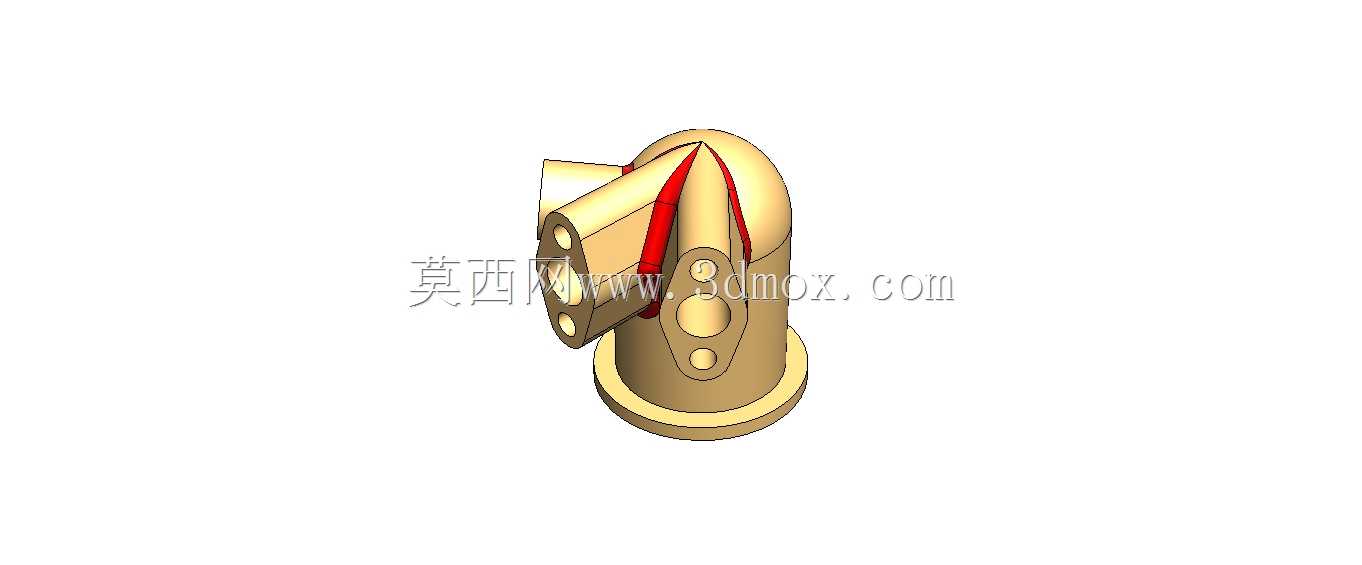

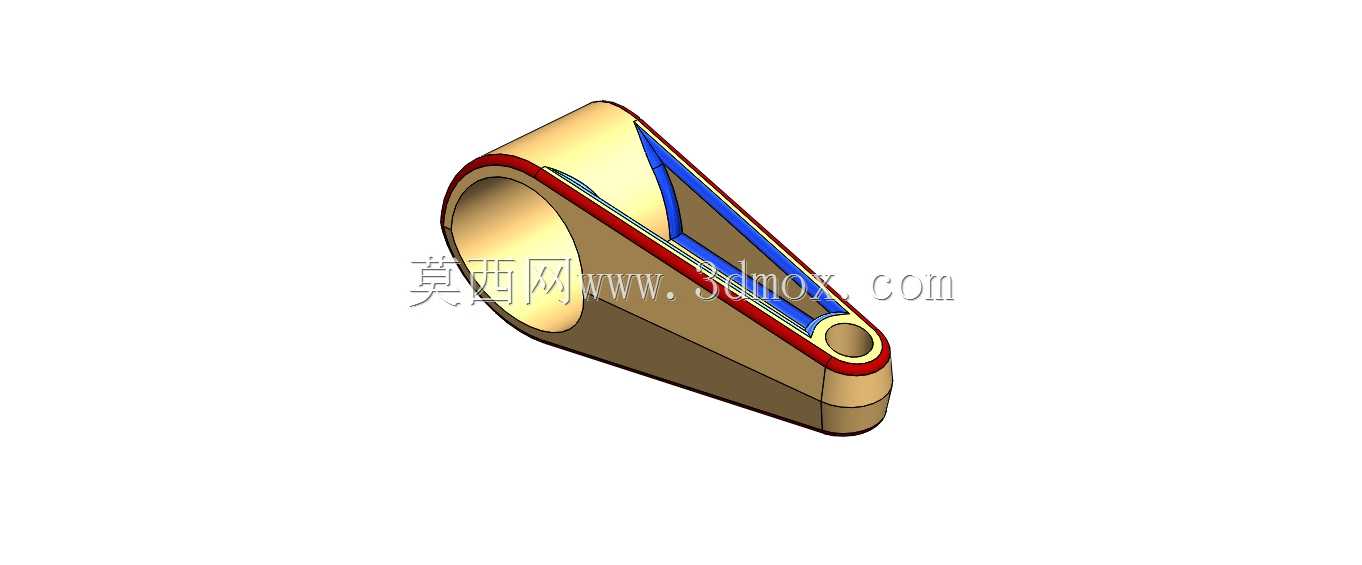

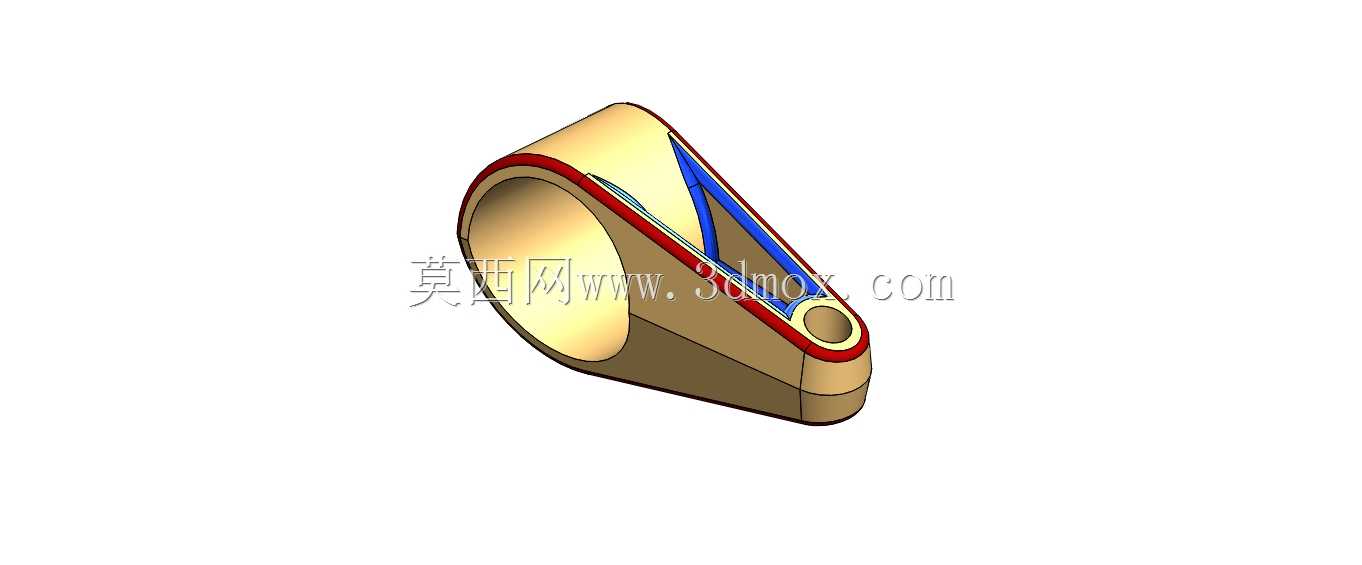

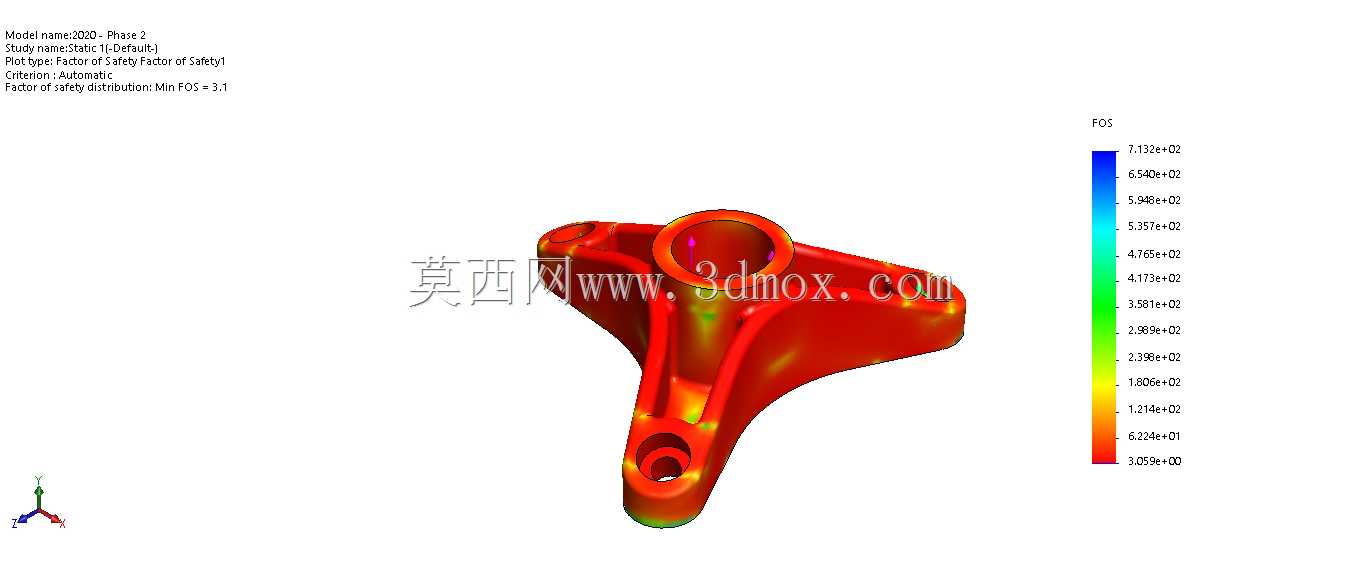

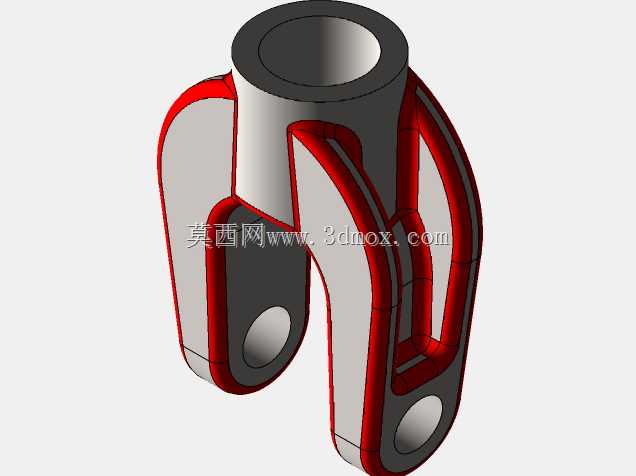

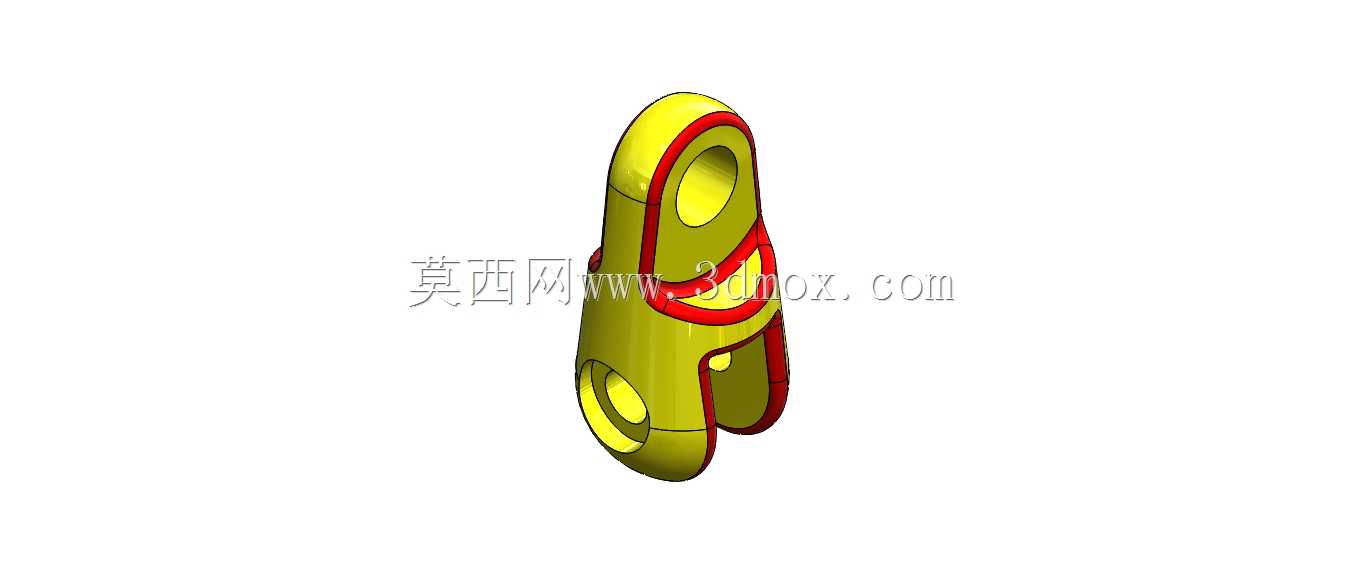

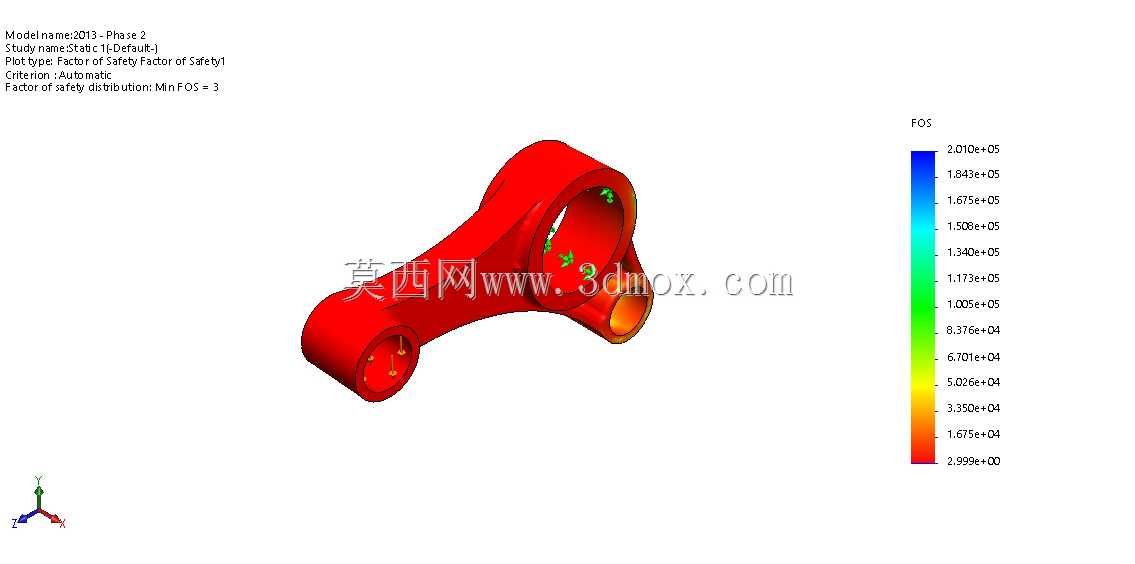

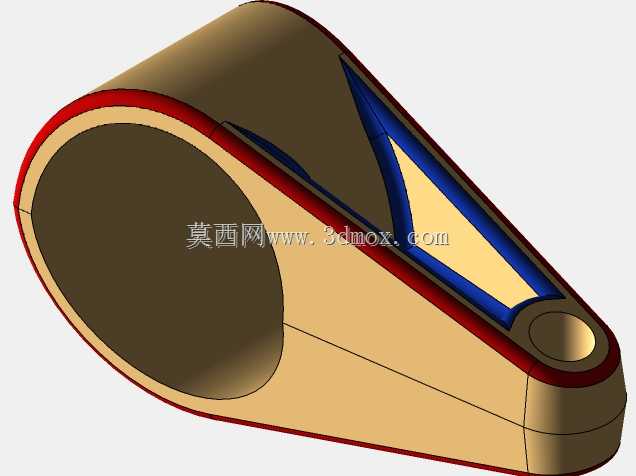

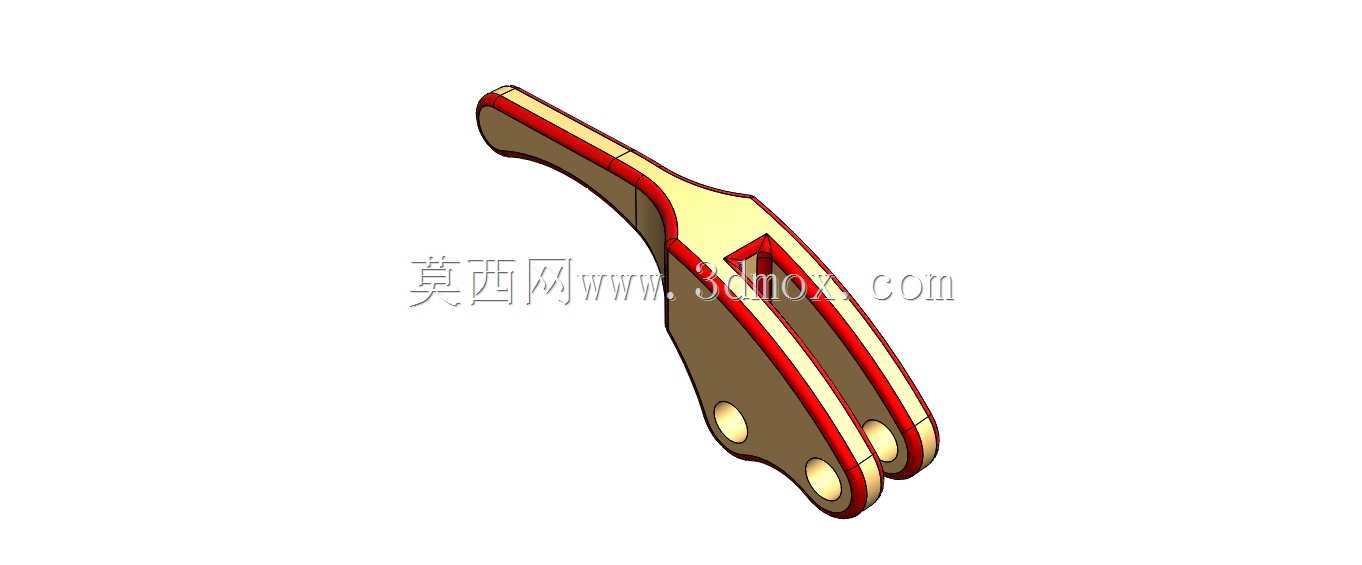

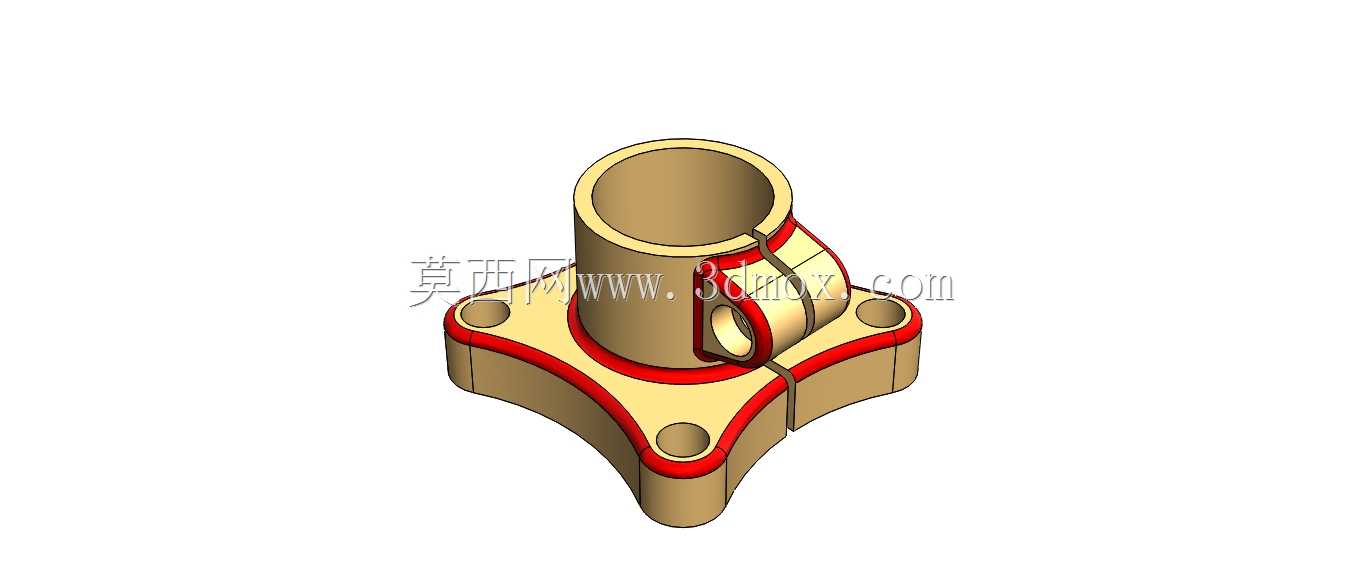

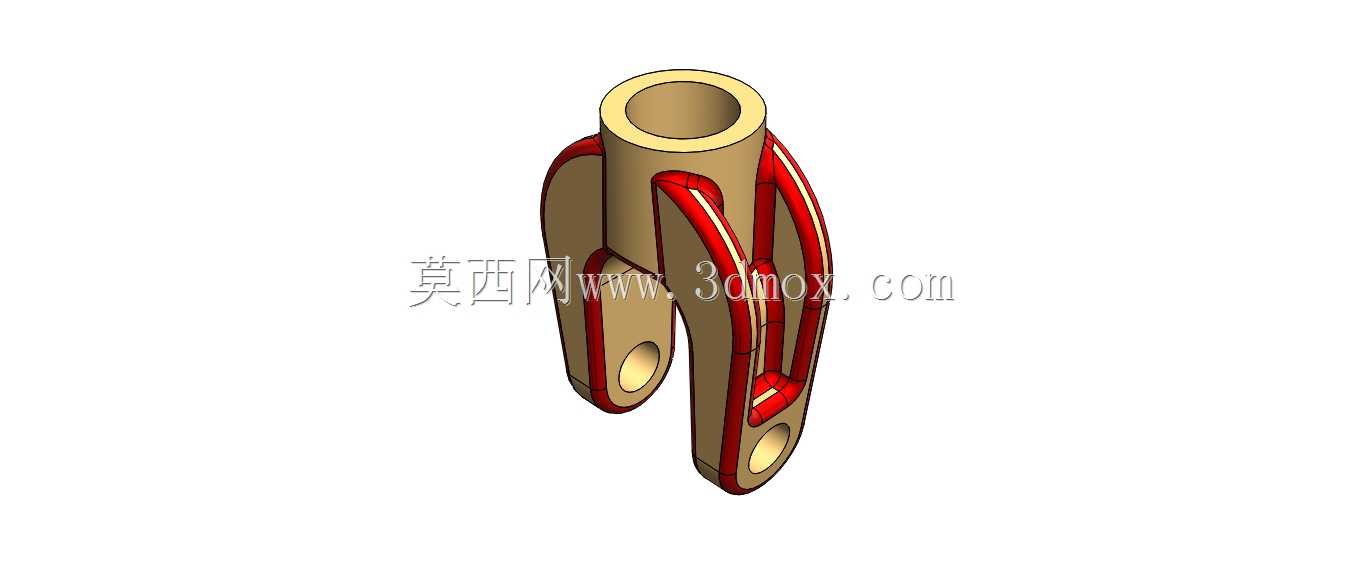

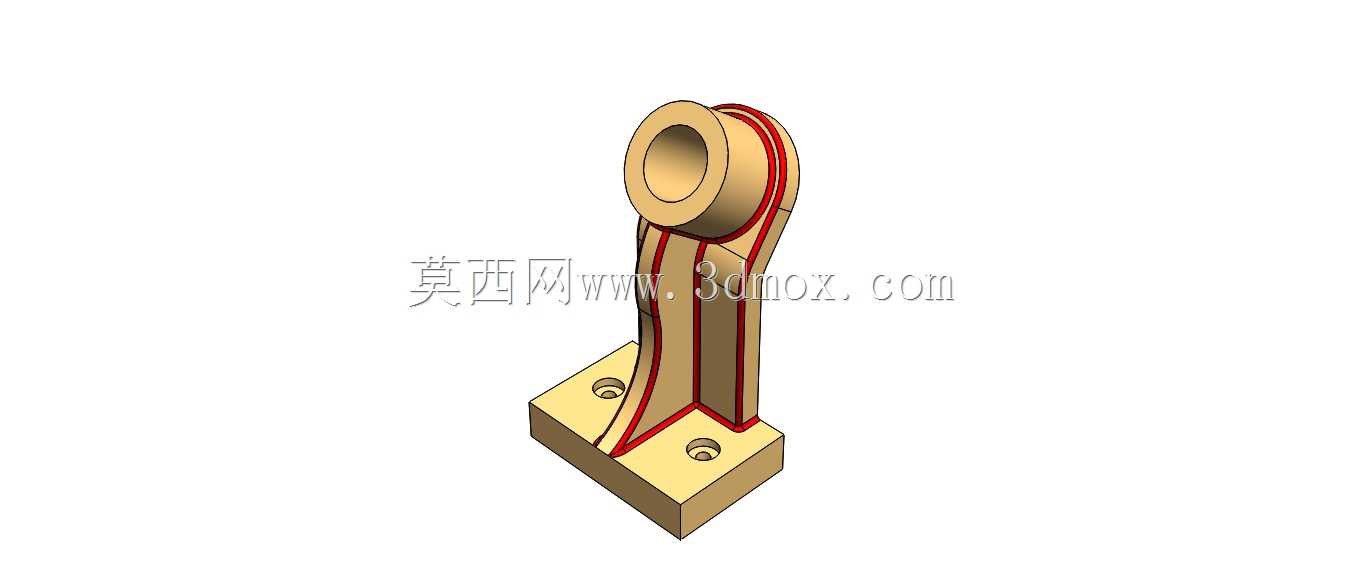

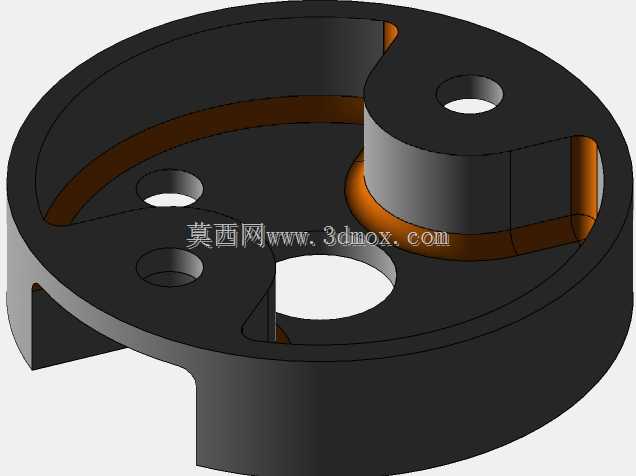

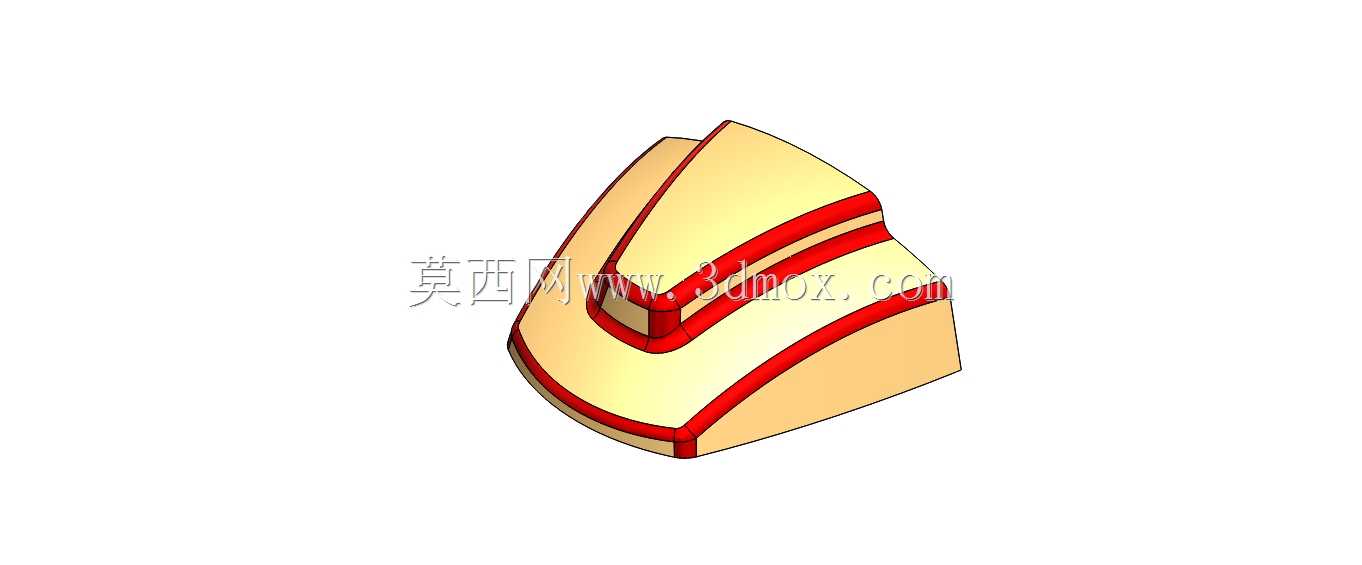

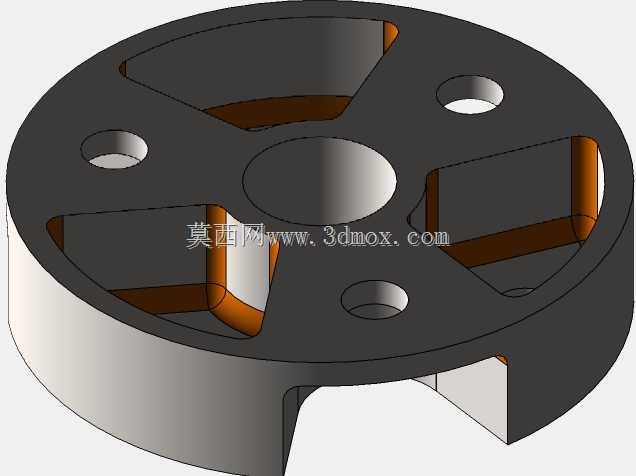

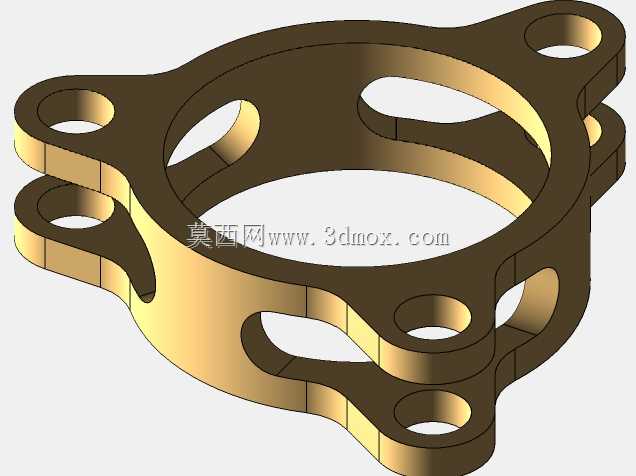

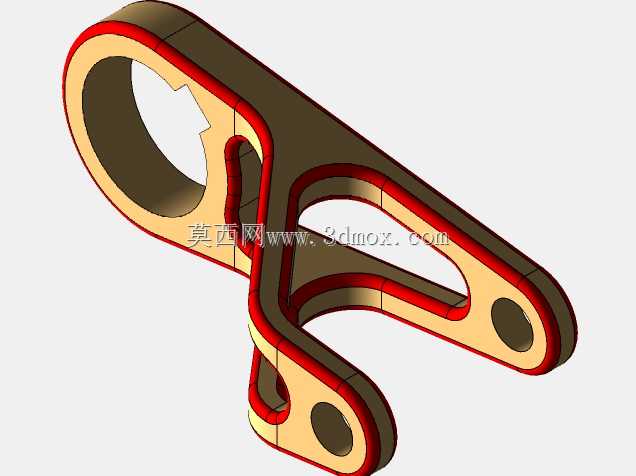

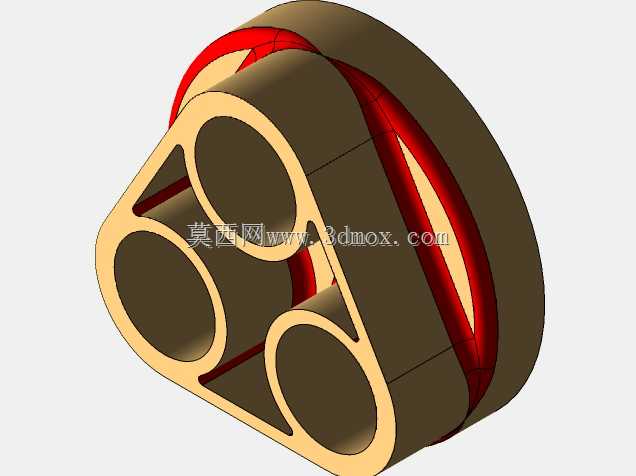

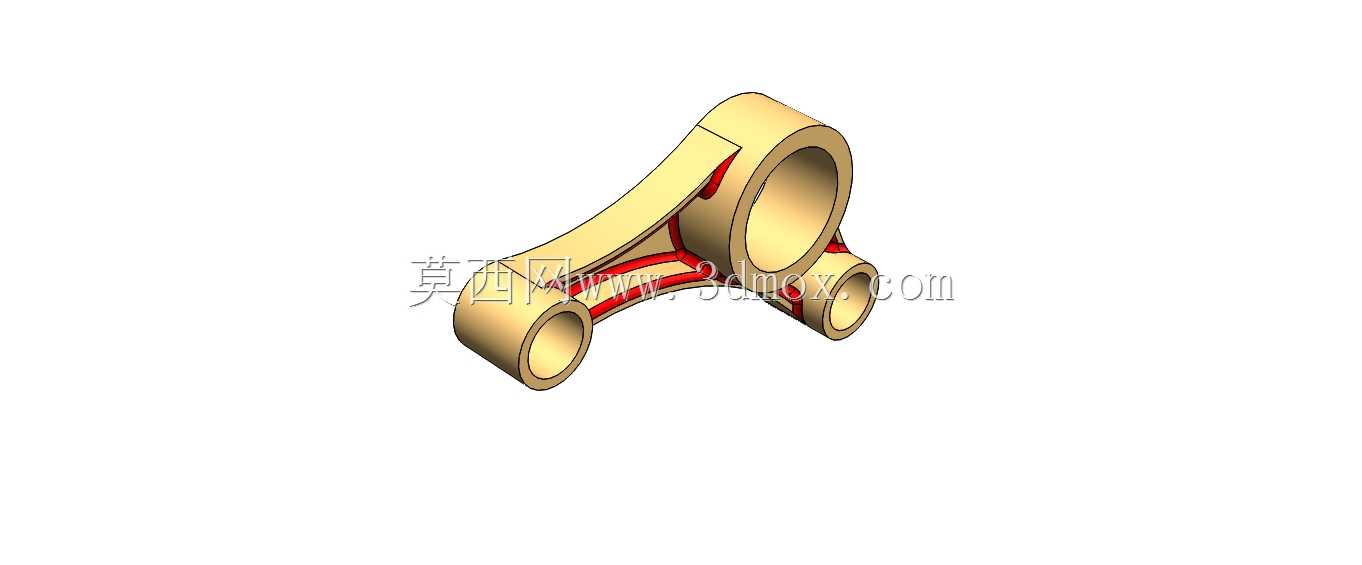

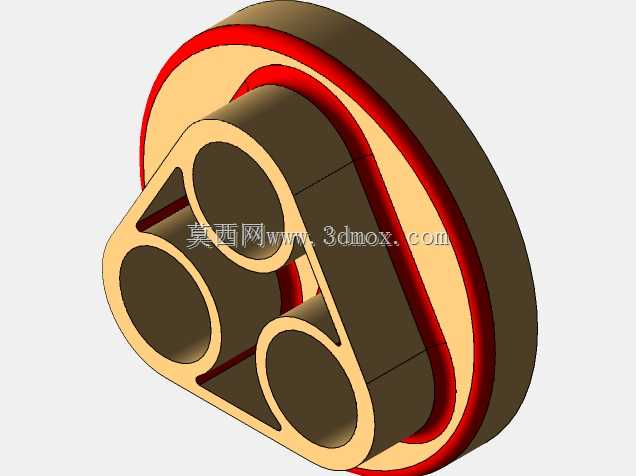

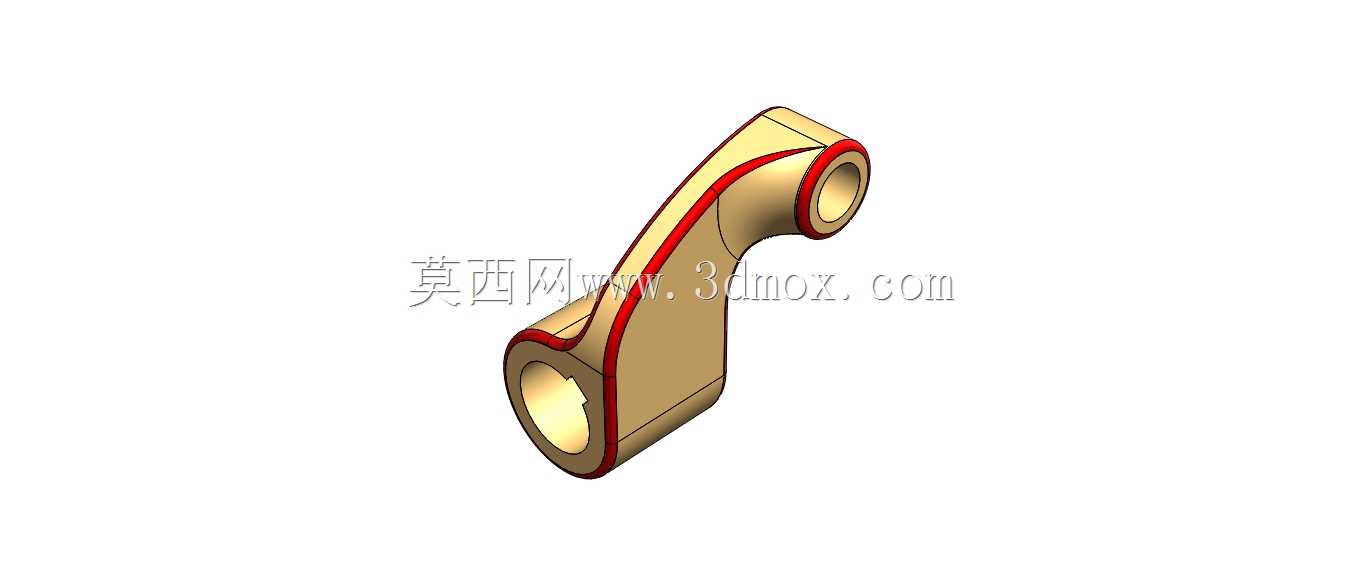

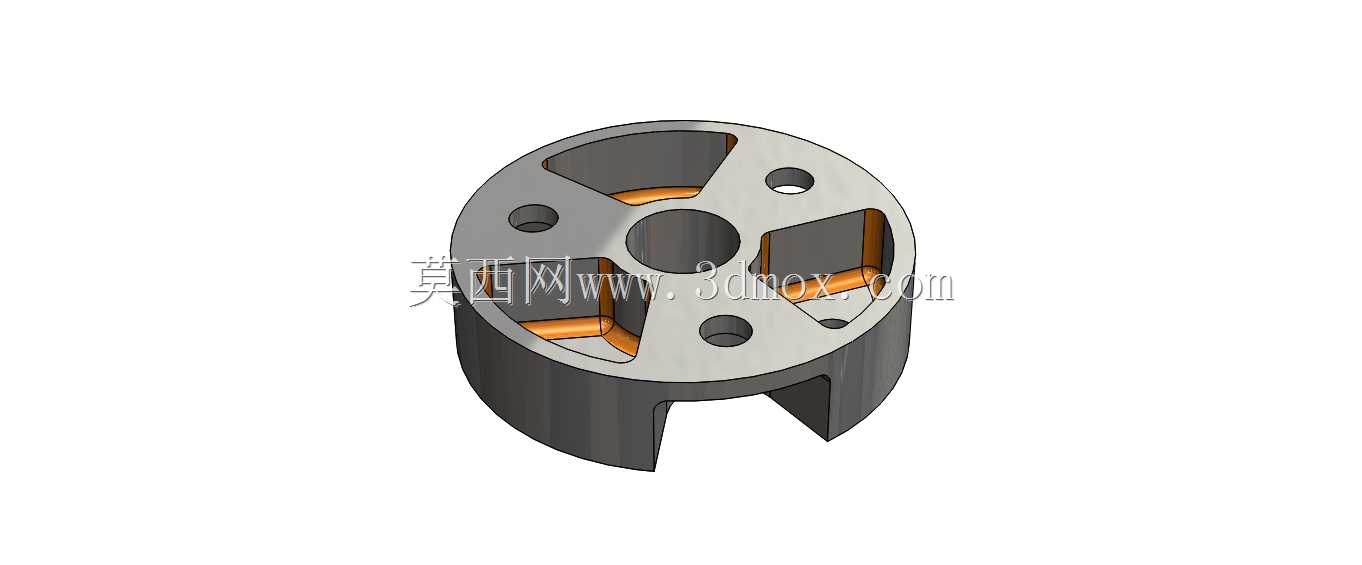

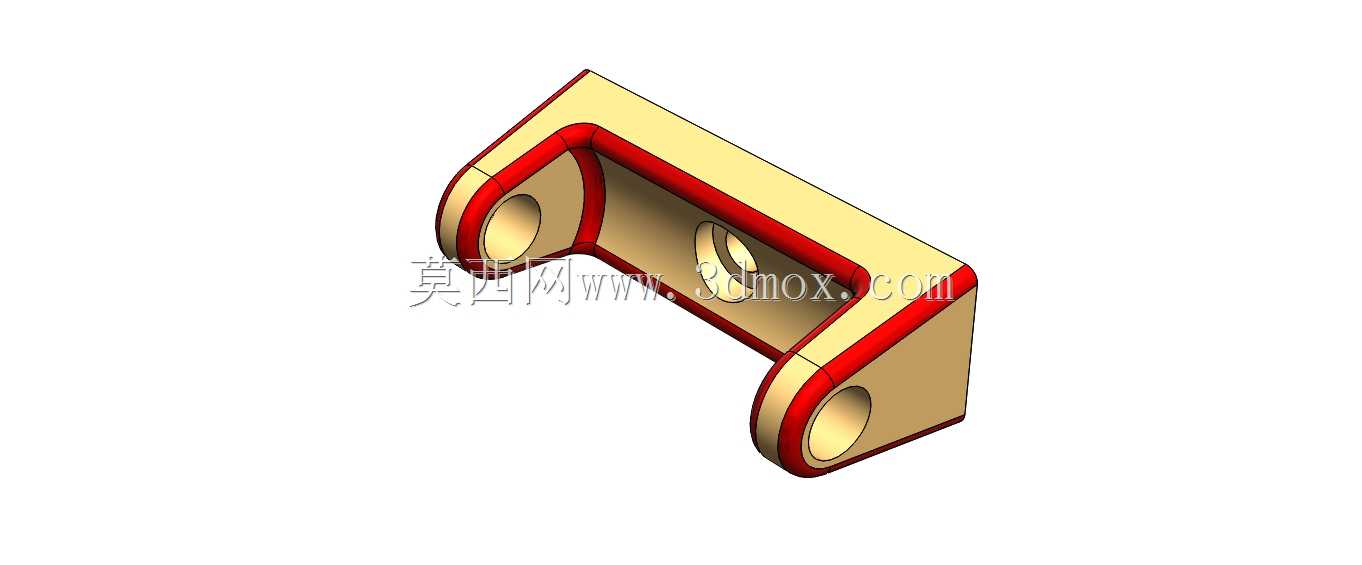

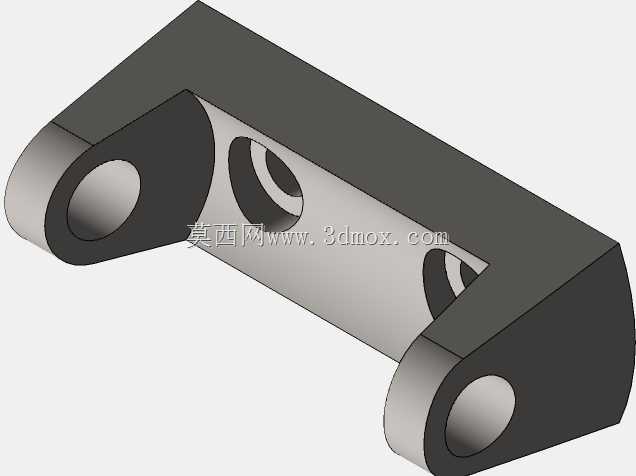

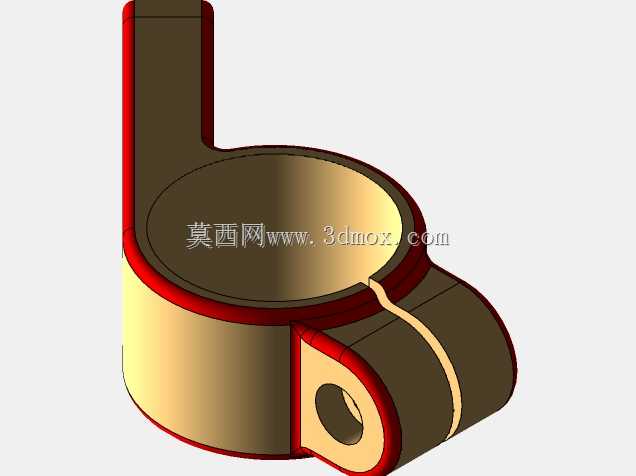

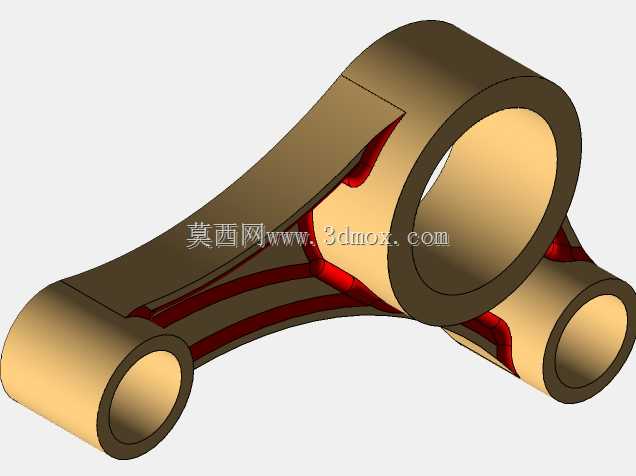

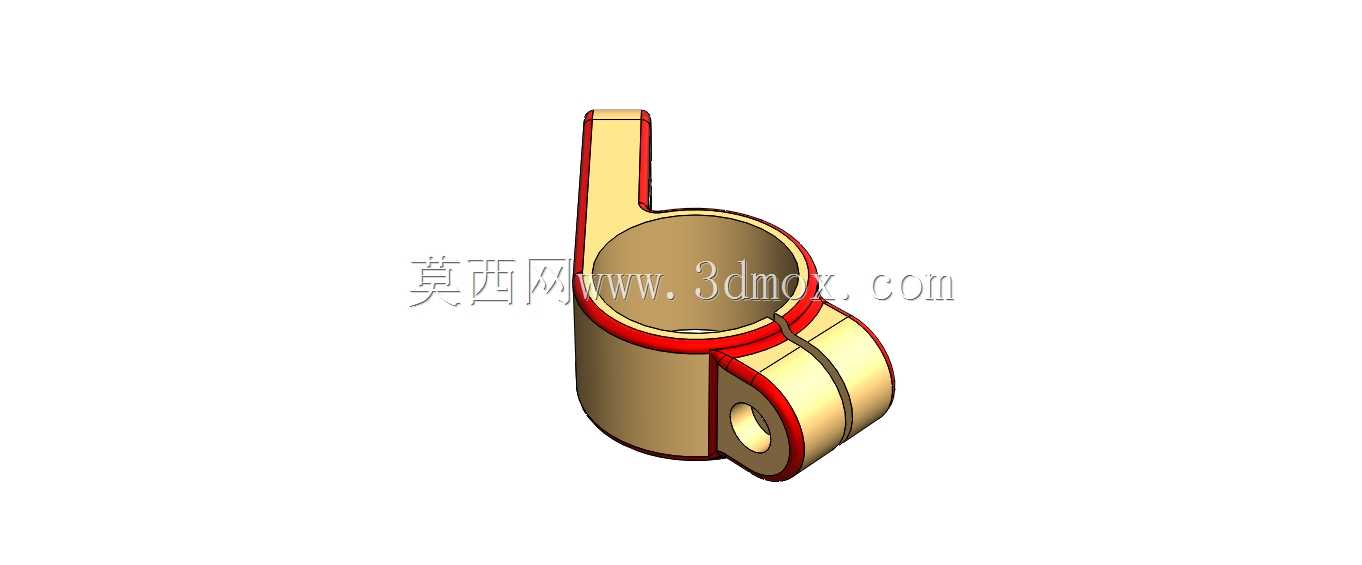

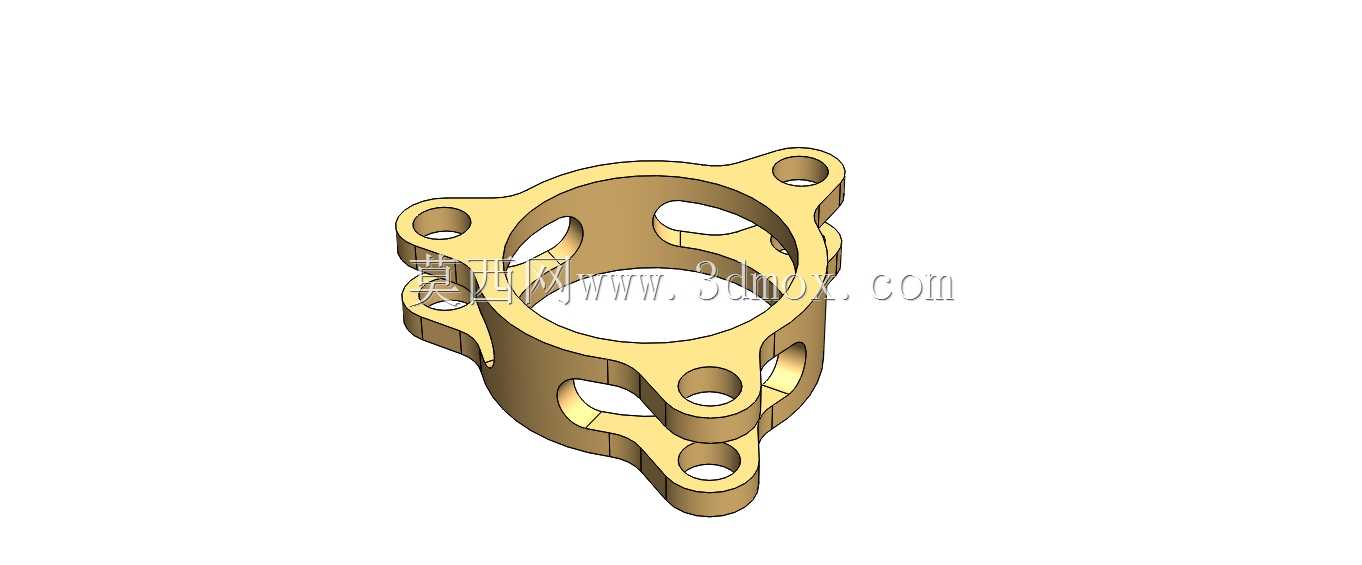

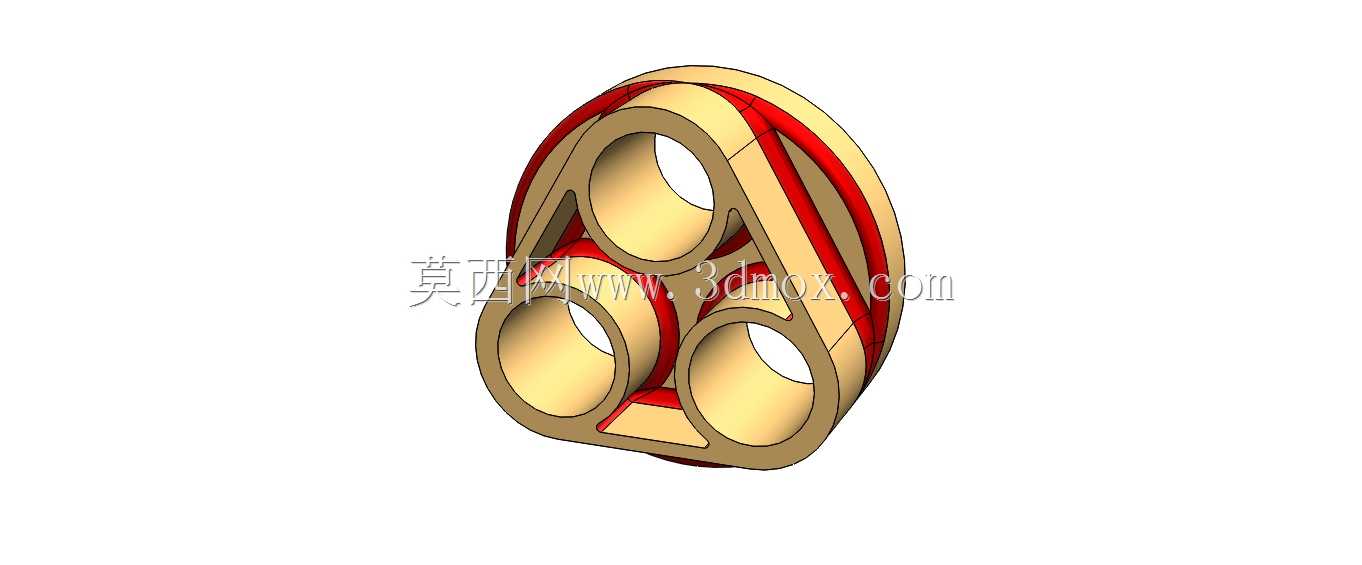

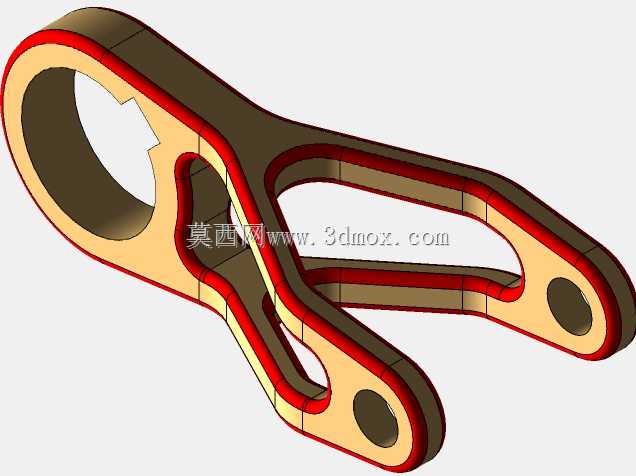

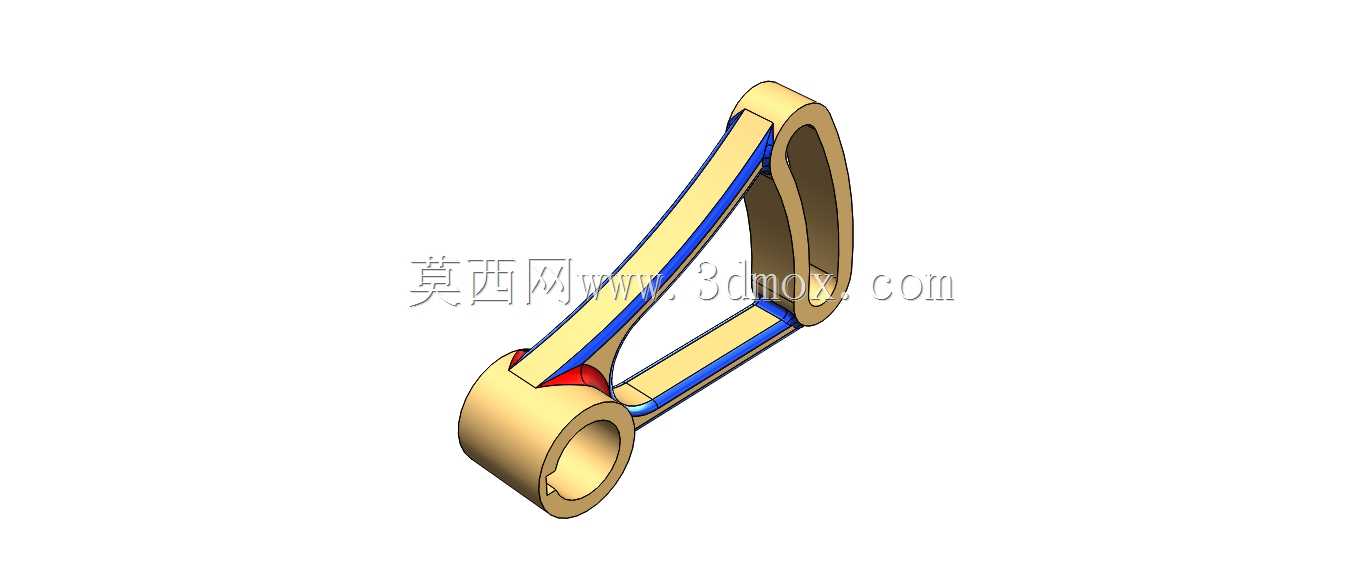

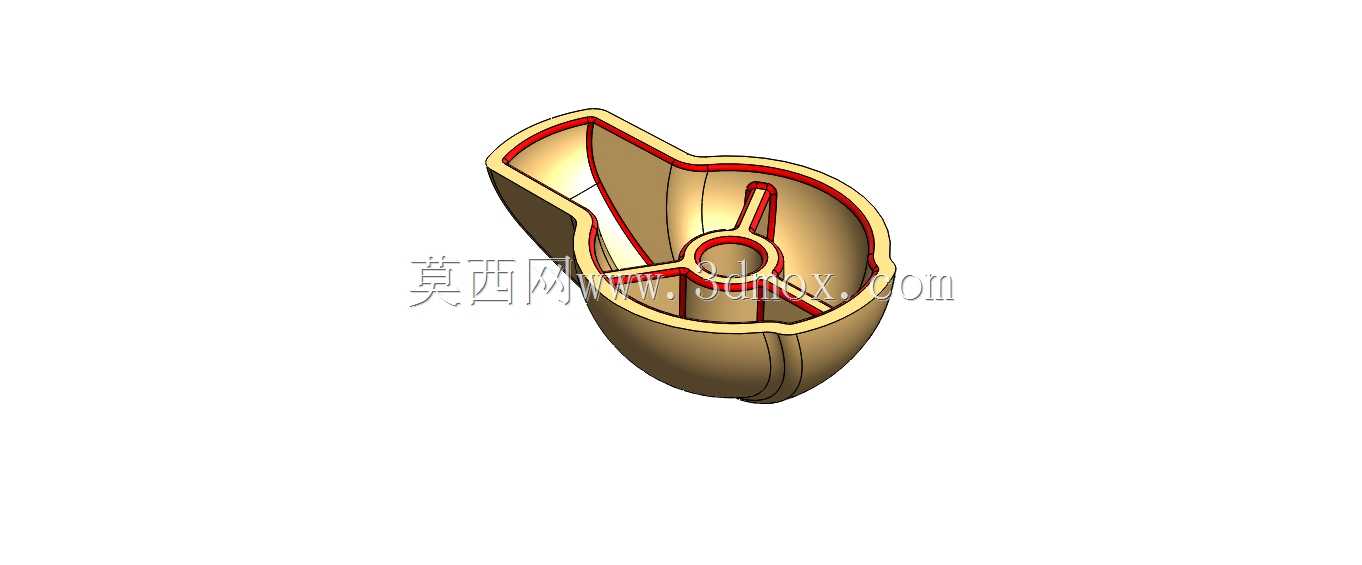

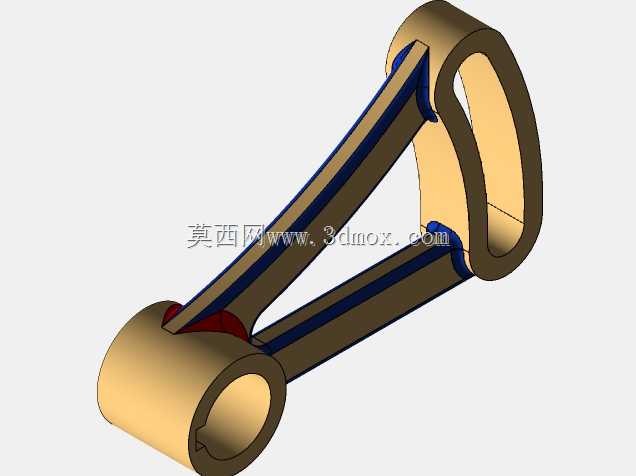

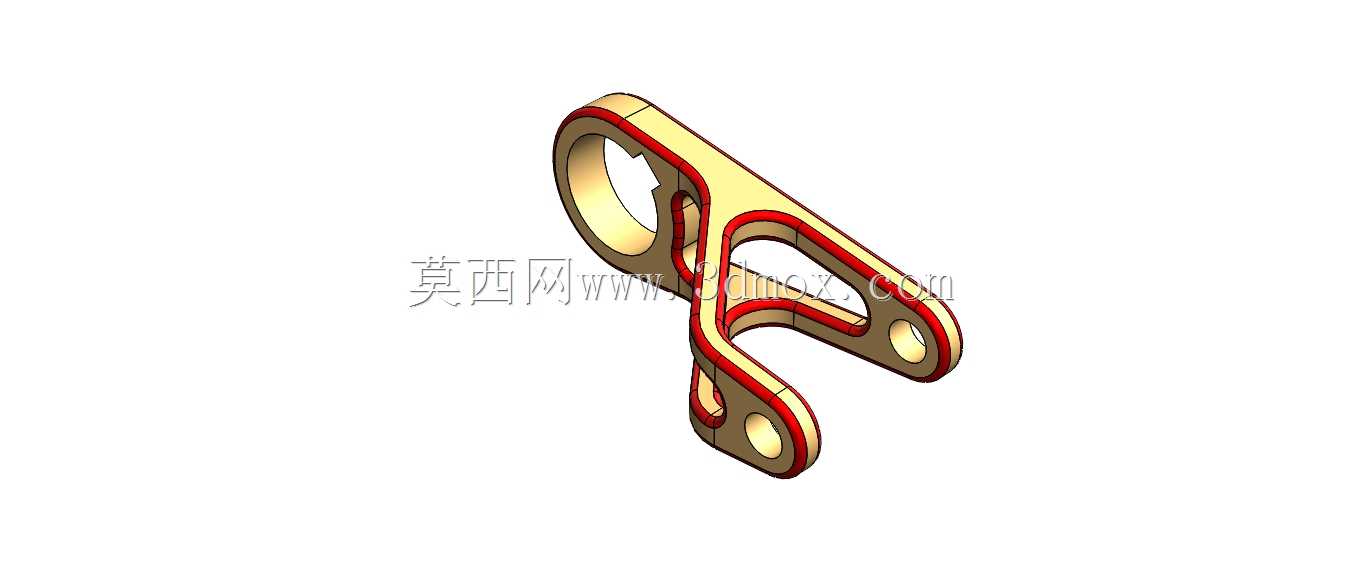

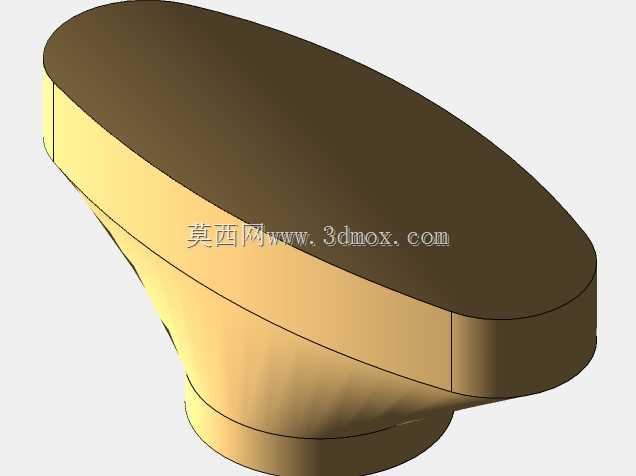

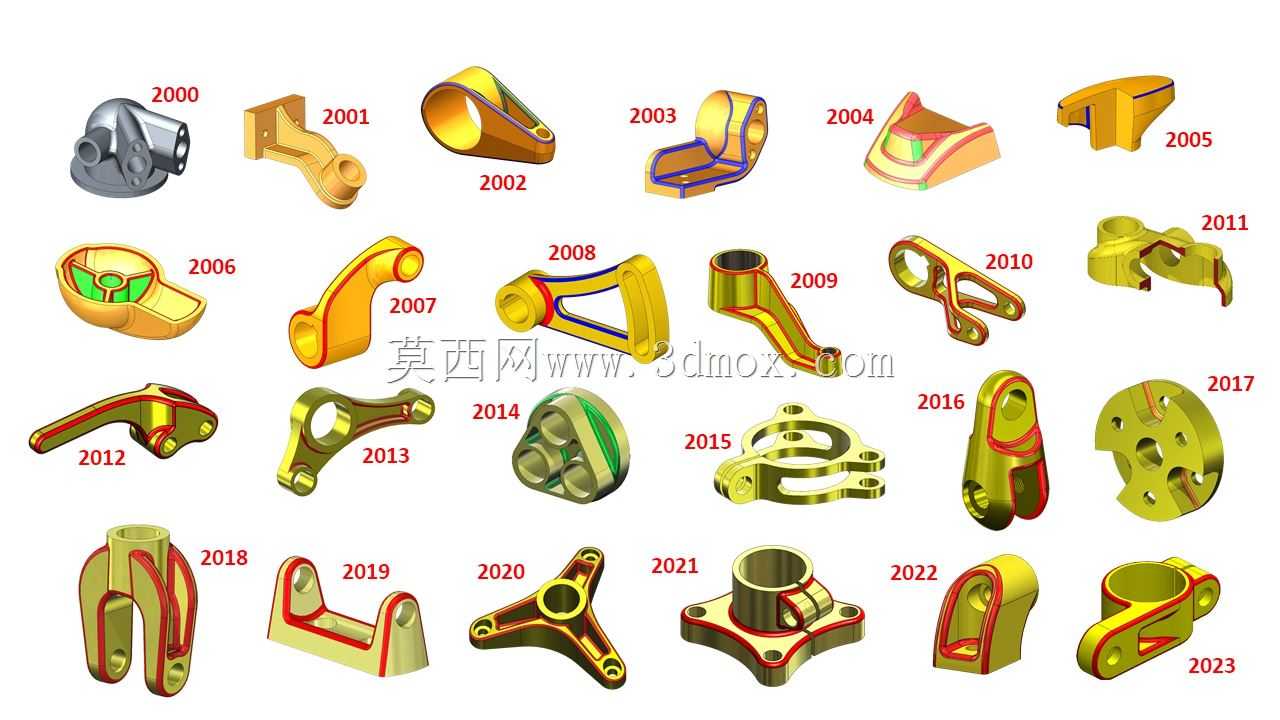

流线型多通转接异形结构件

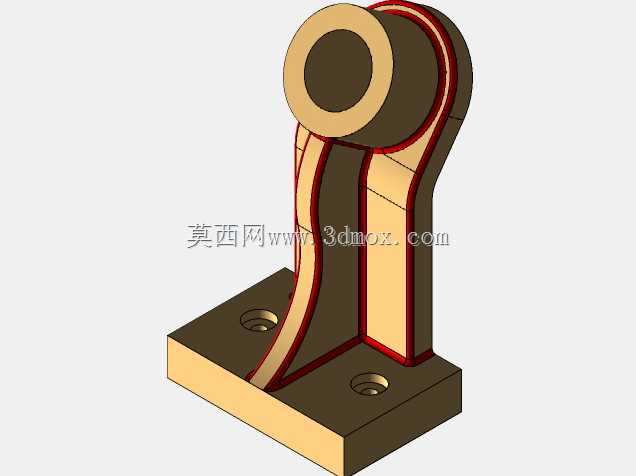

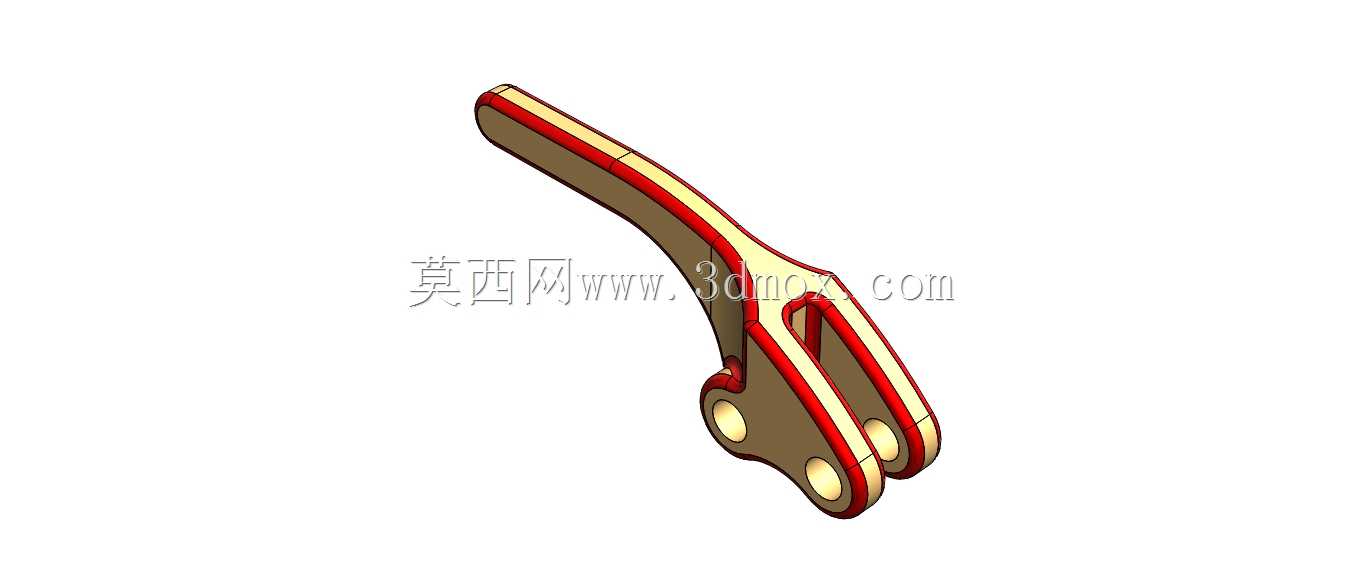

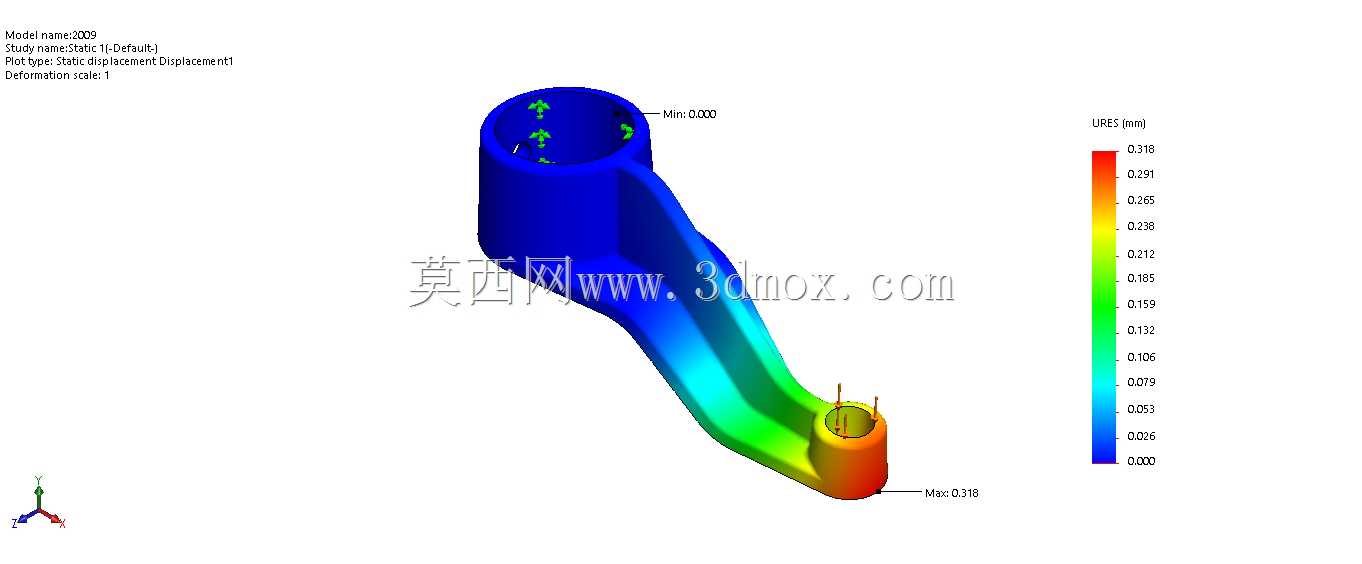

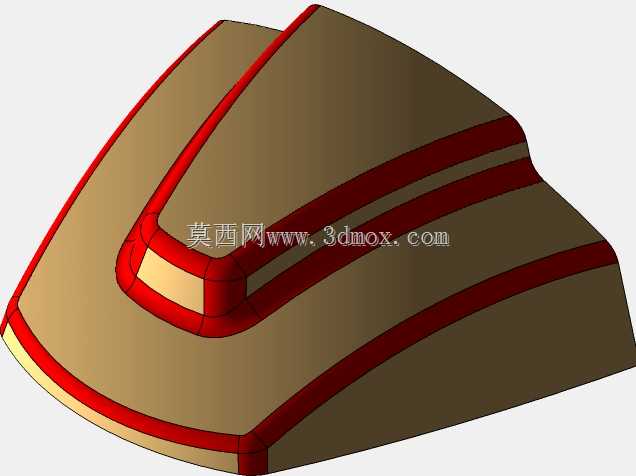

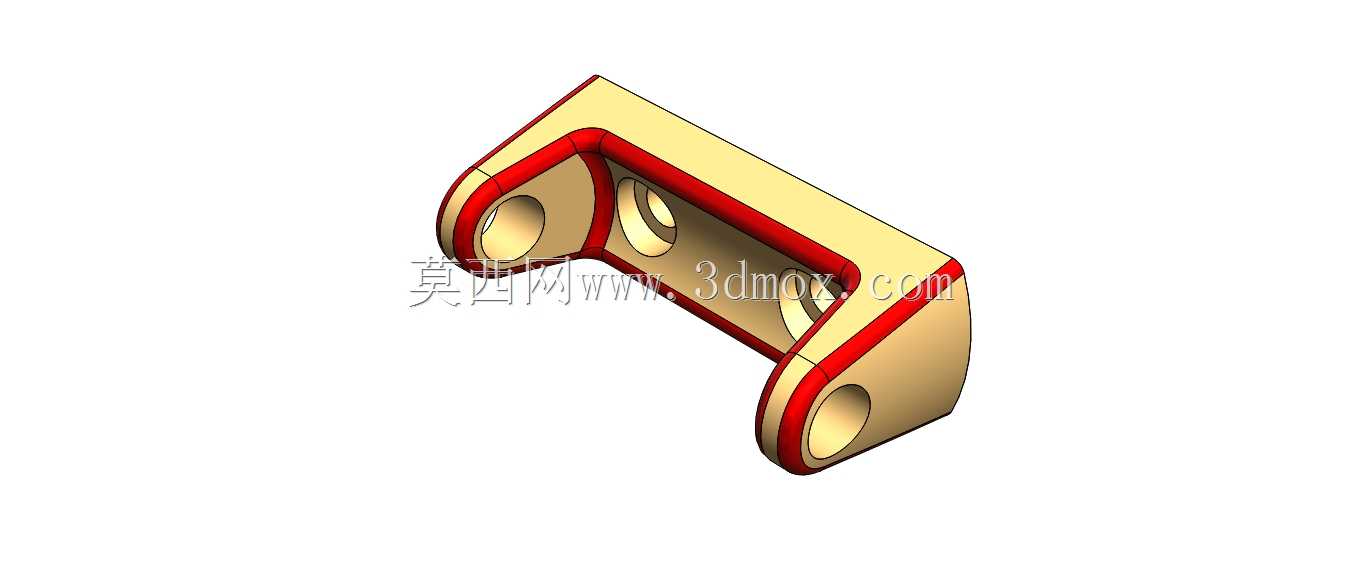

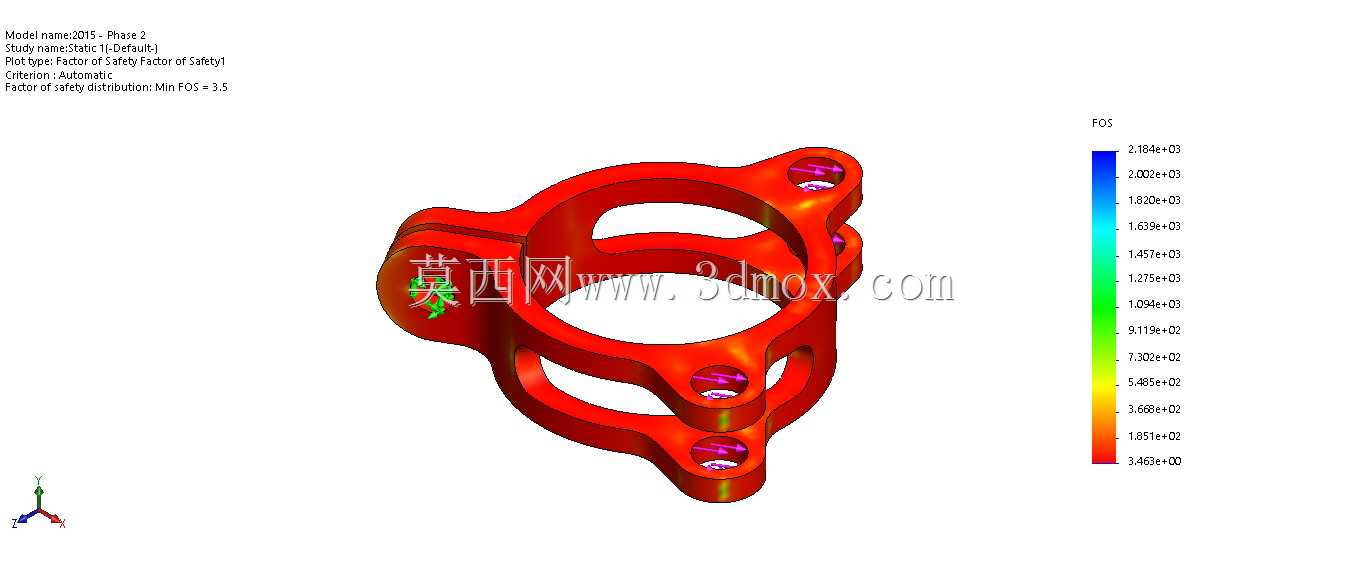

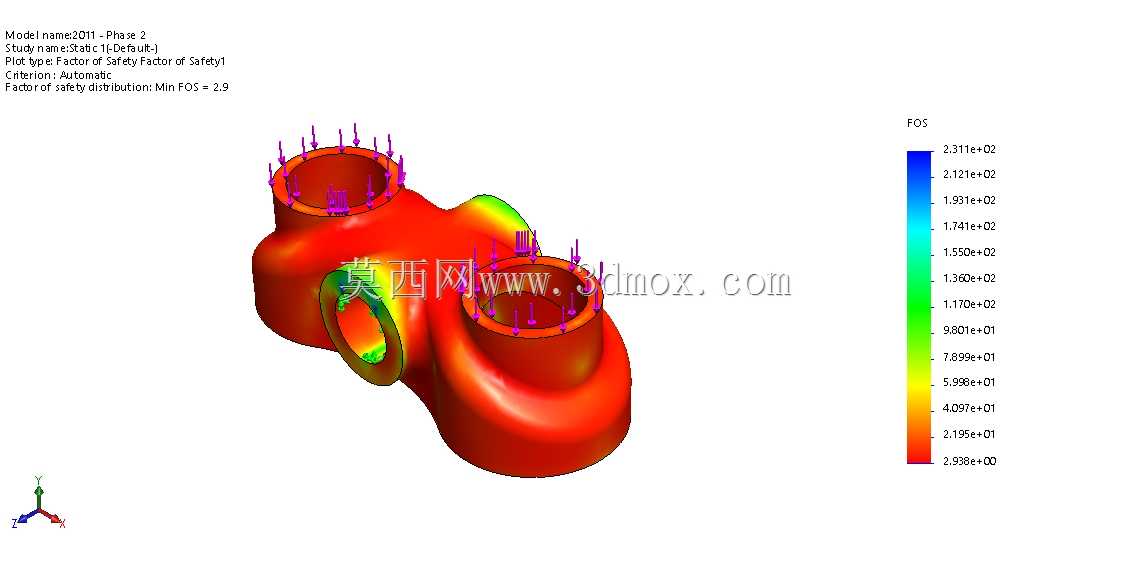

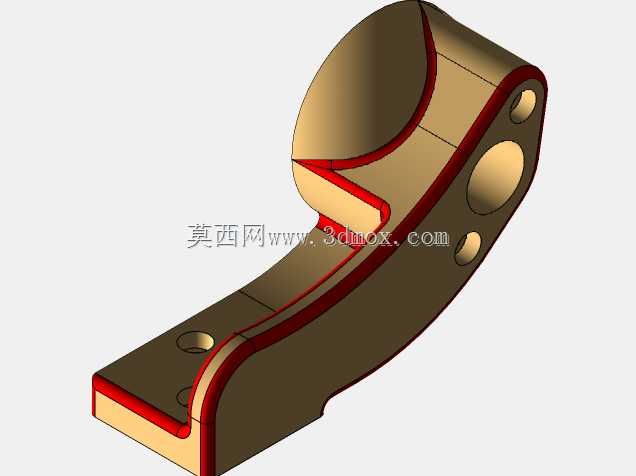

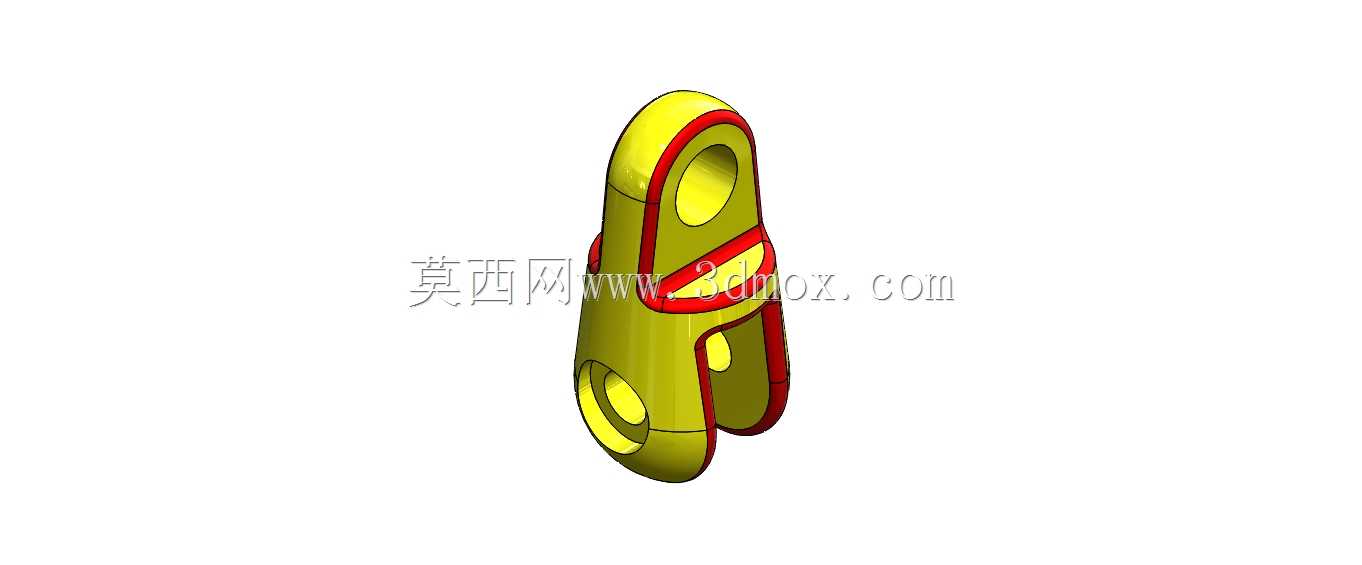

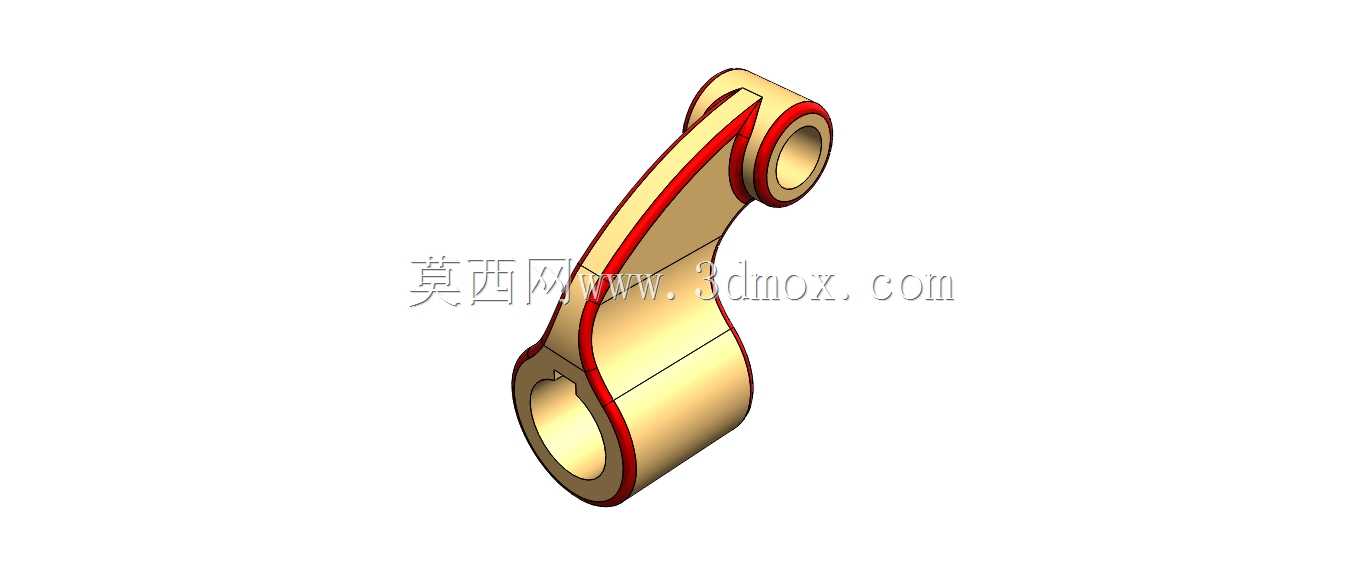

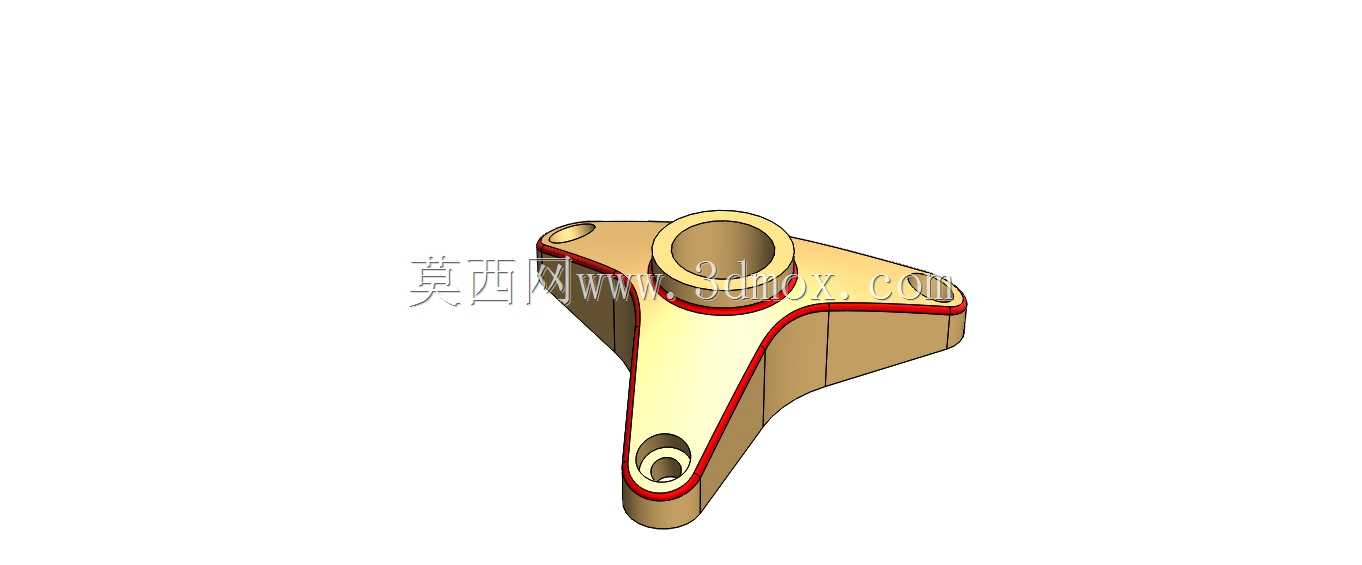

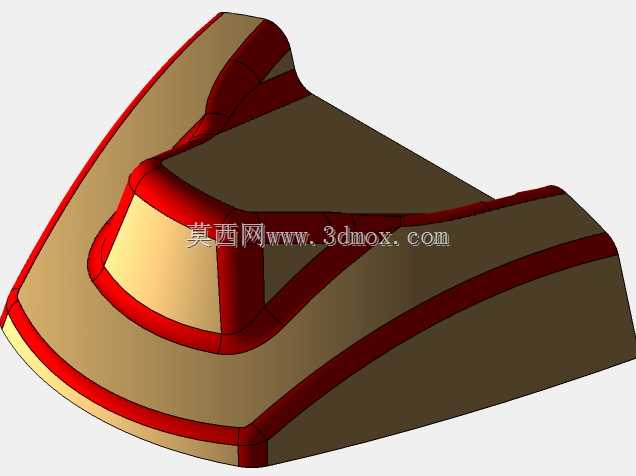

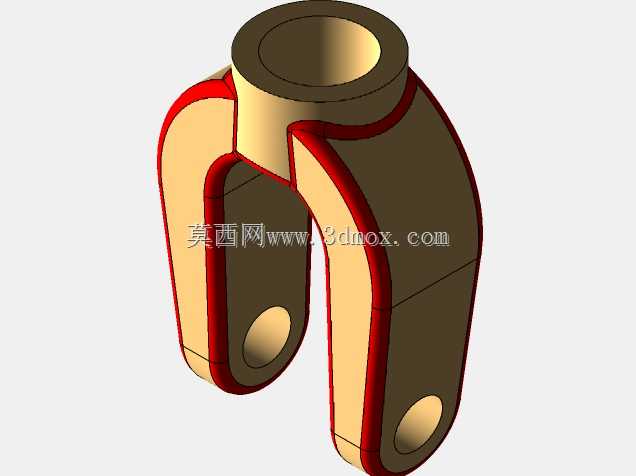

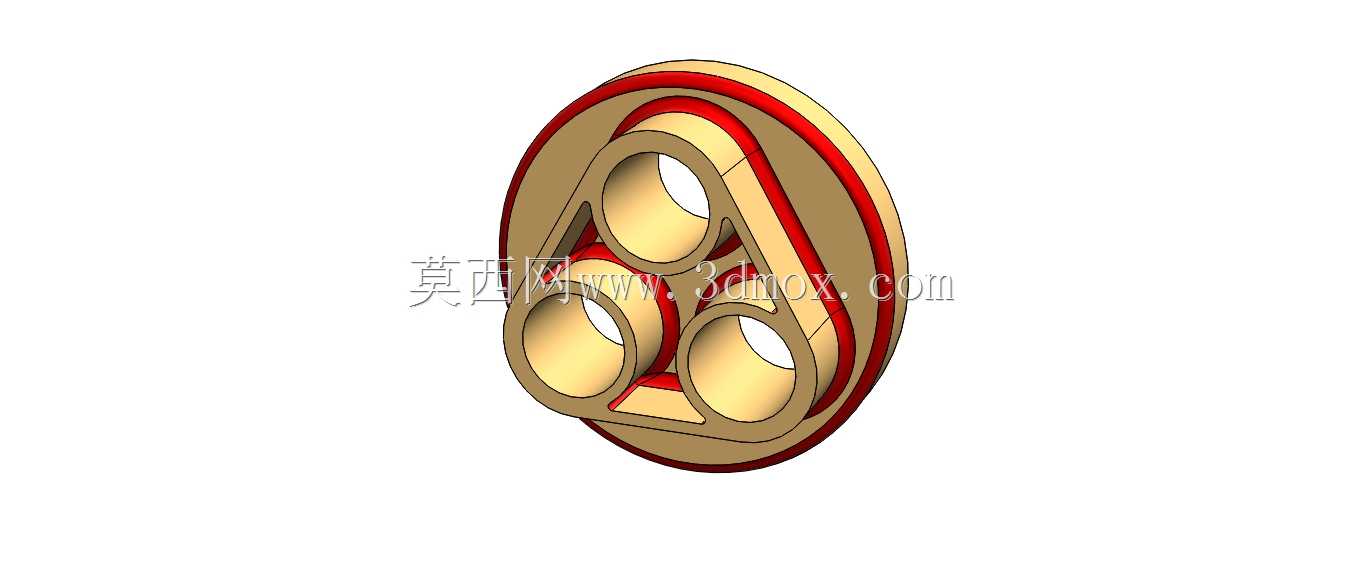

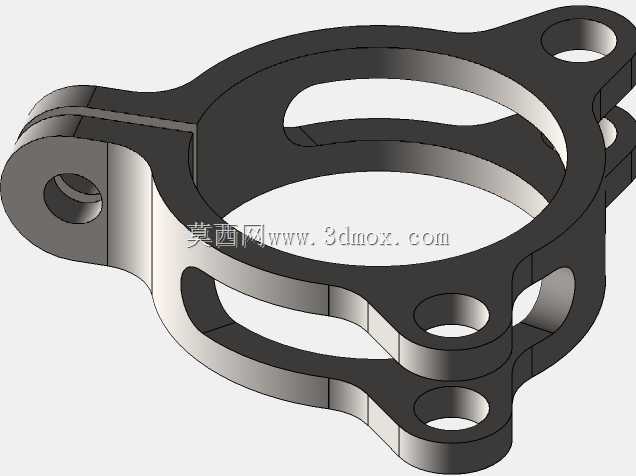

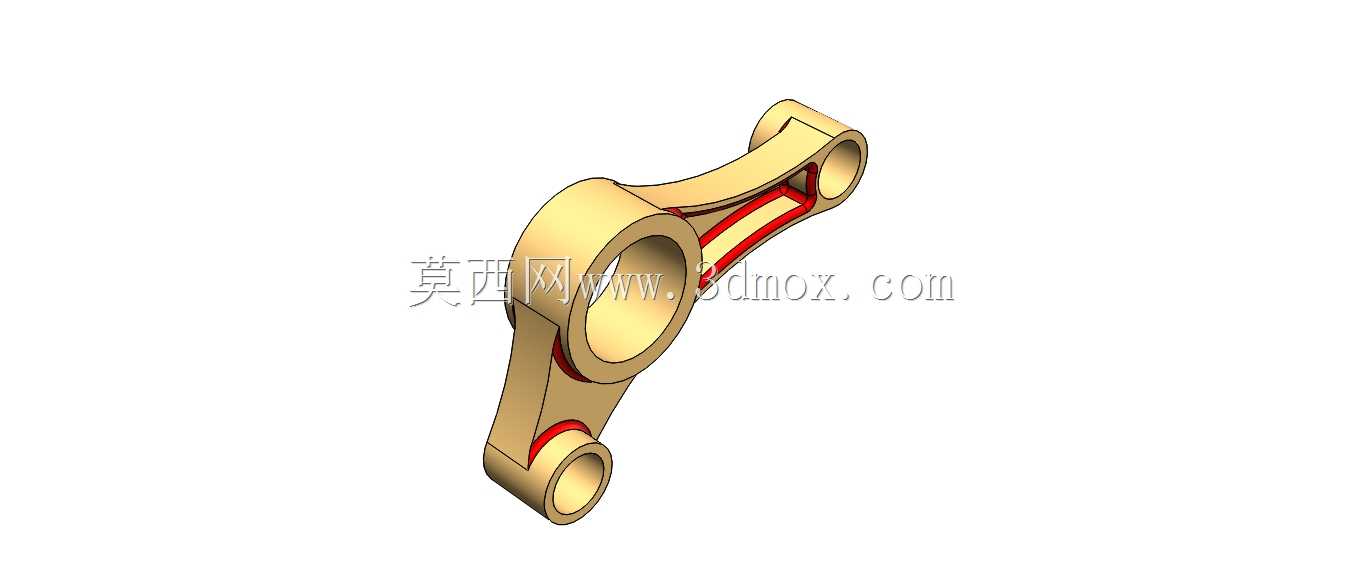

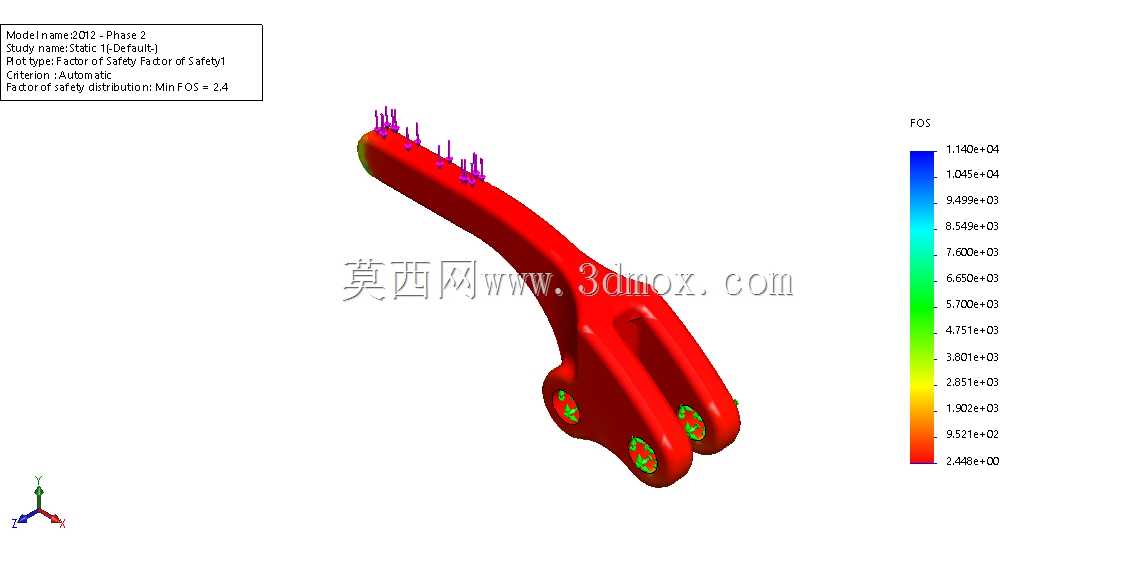

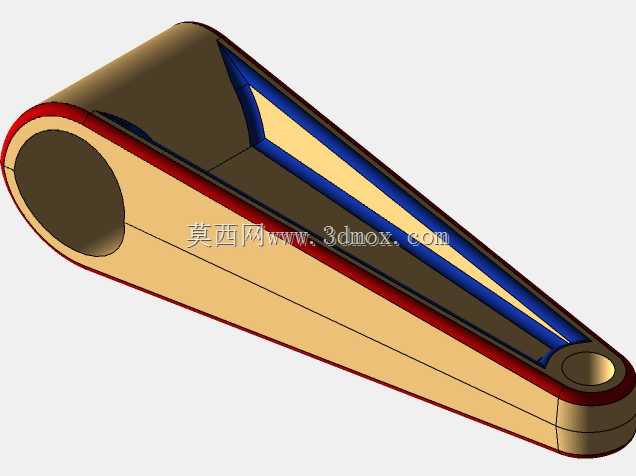

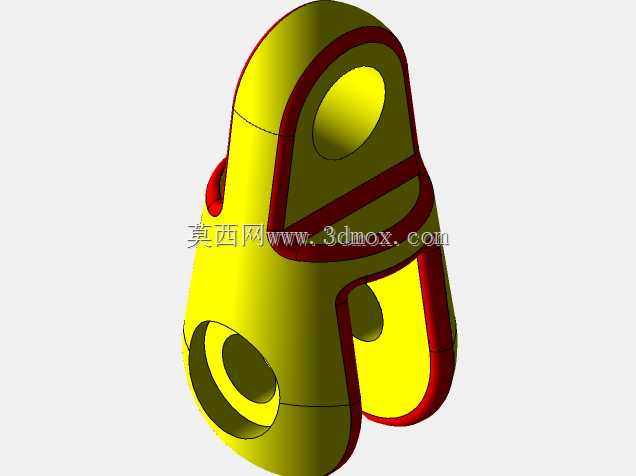

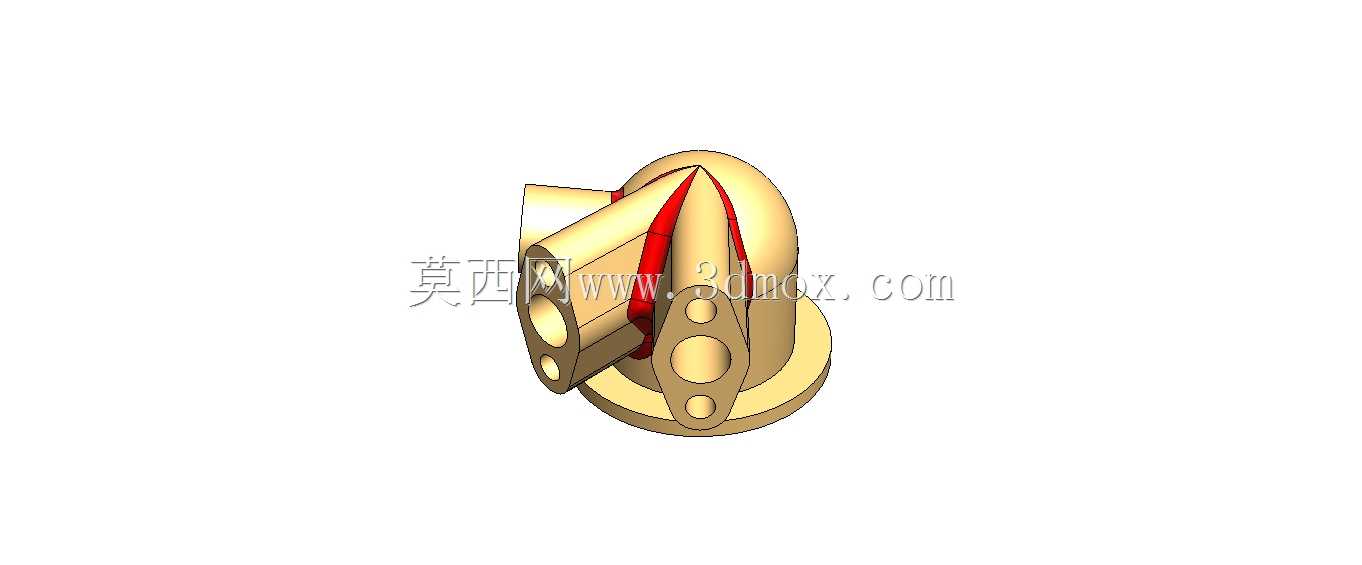

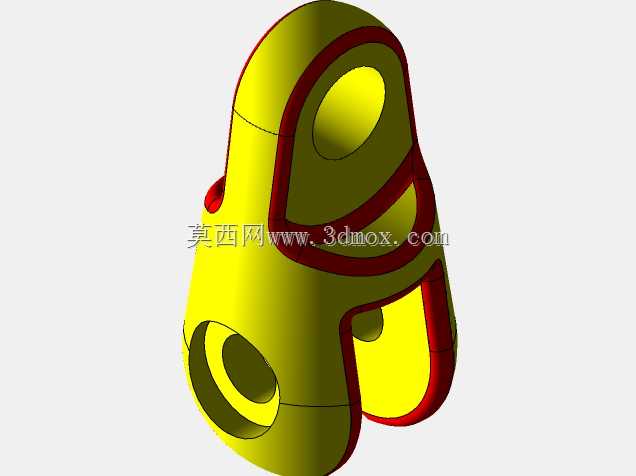

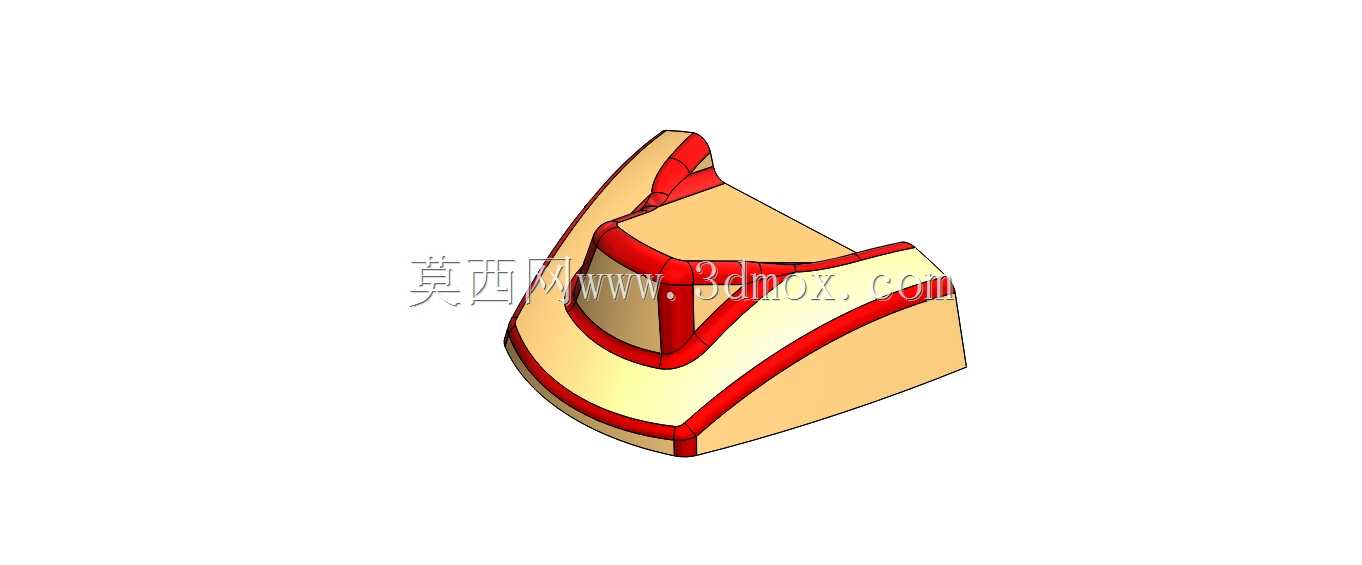

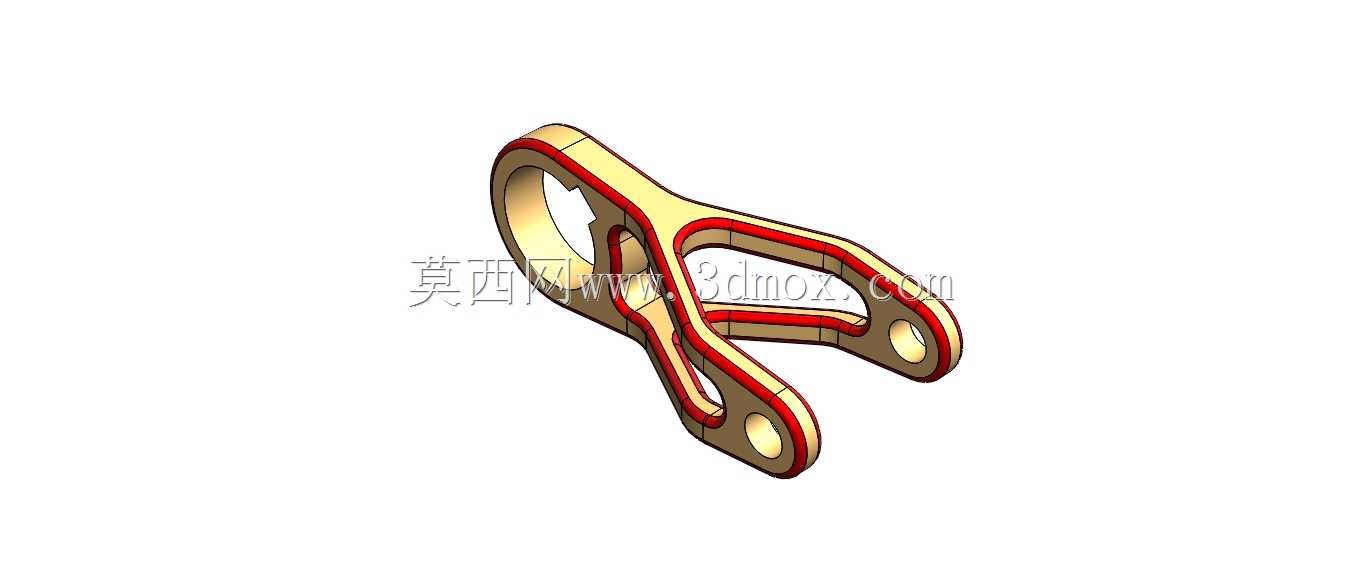

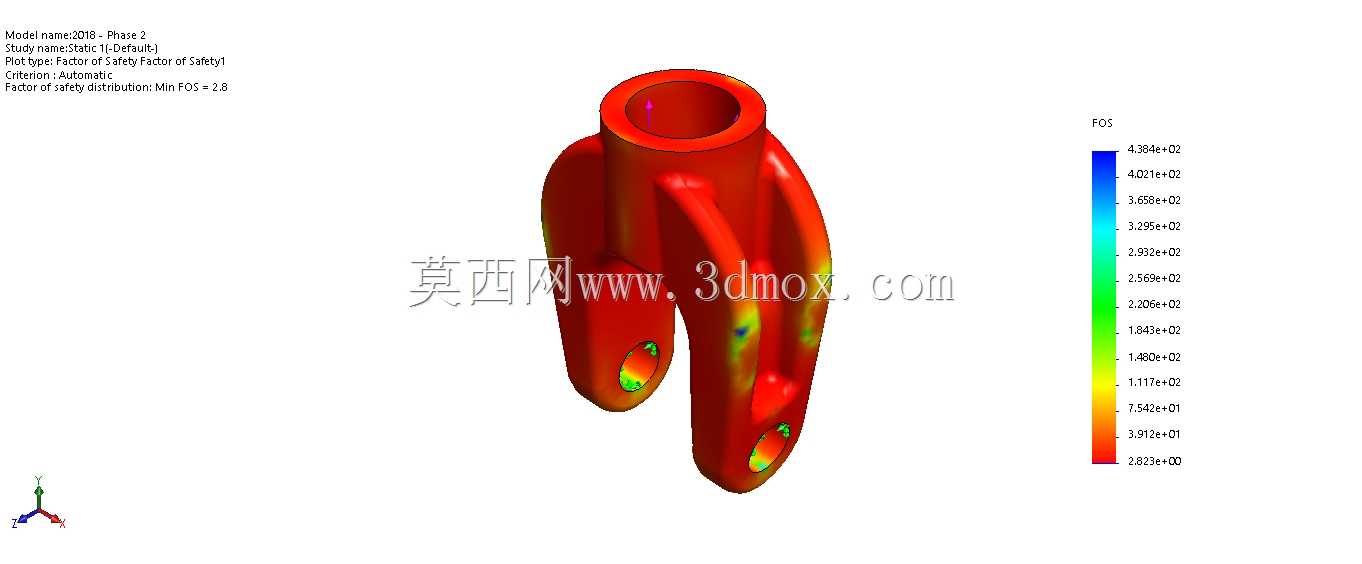

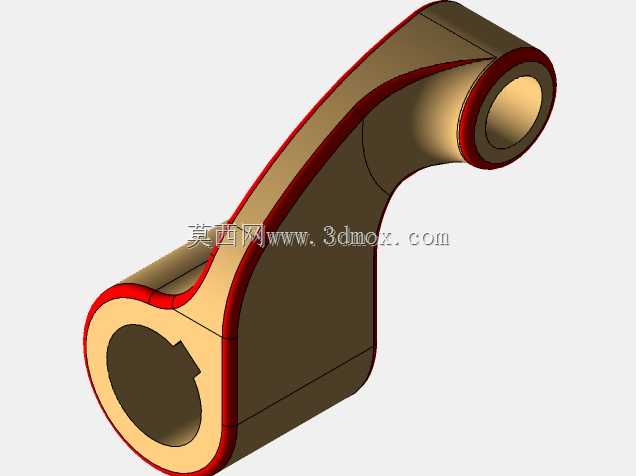

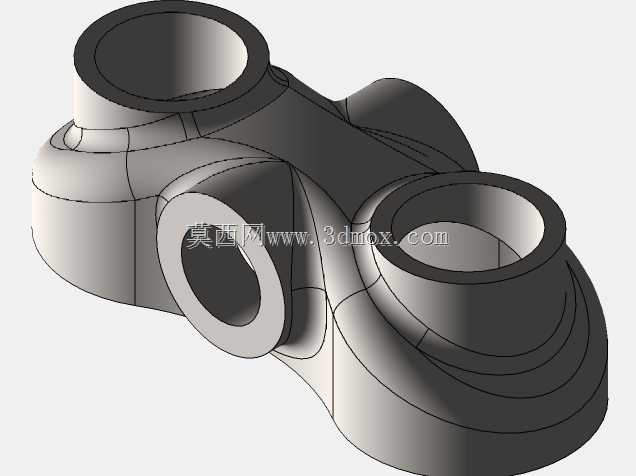

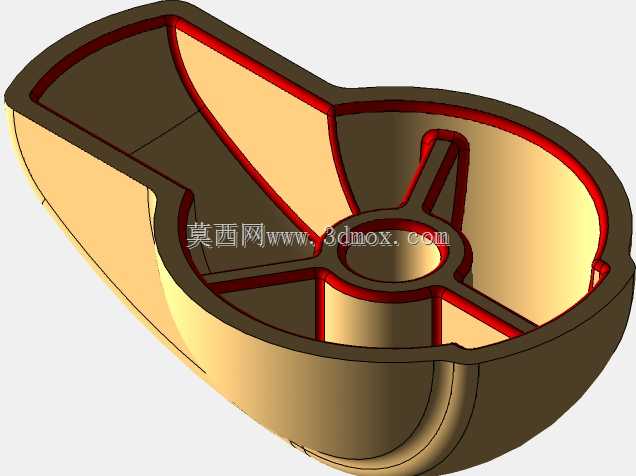

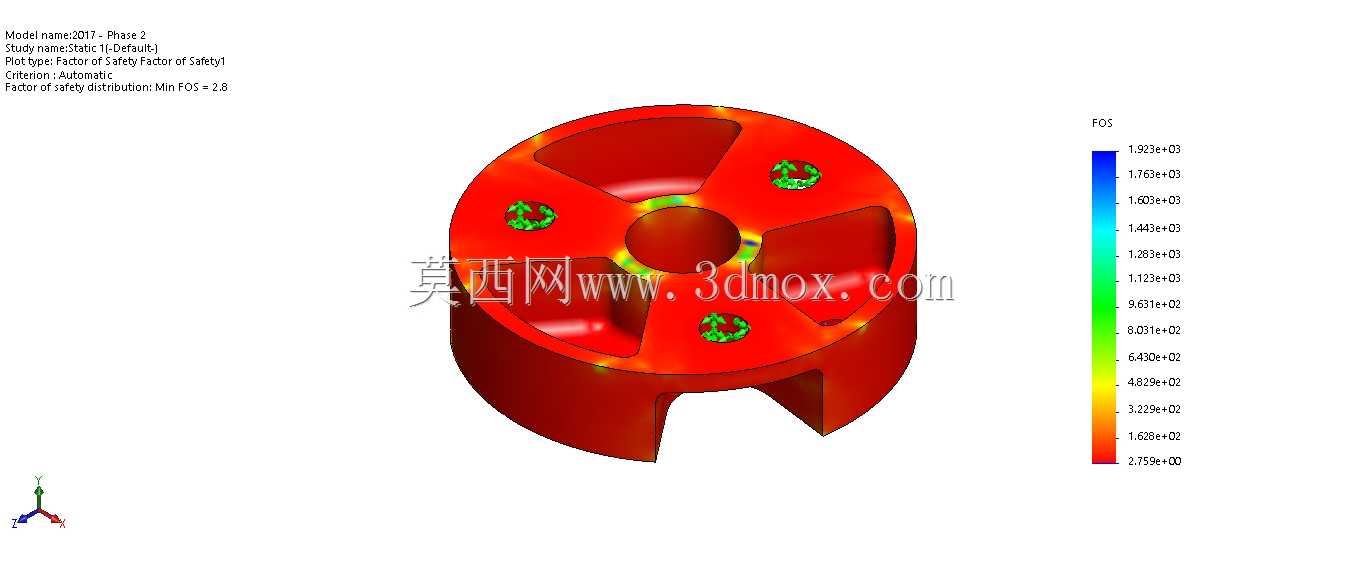

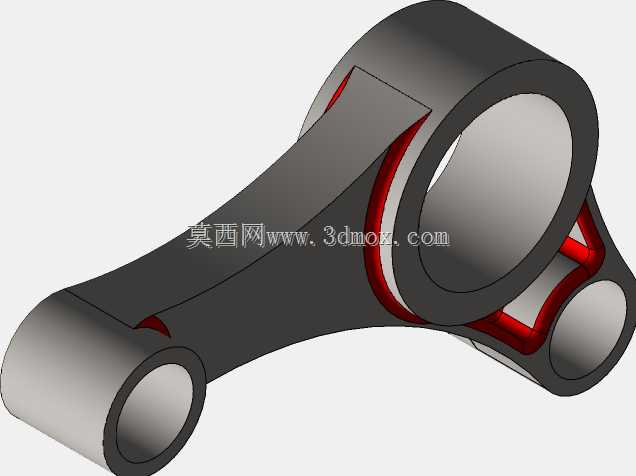

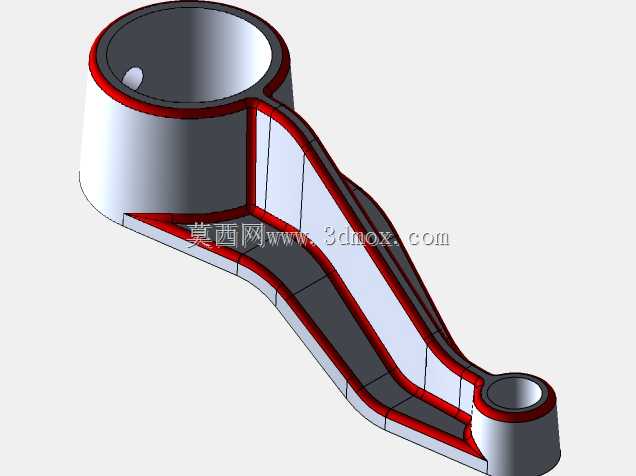

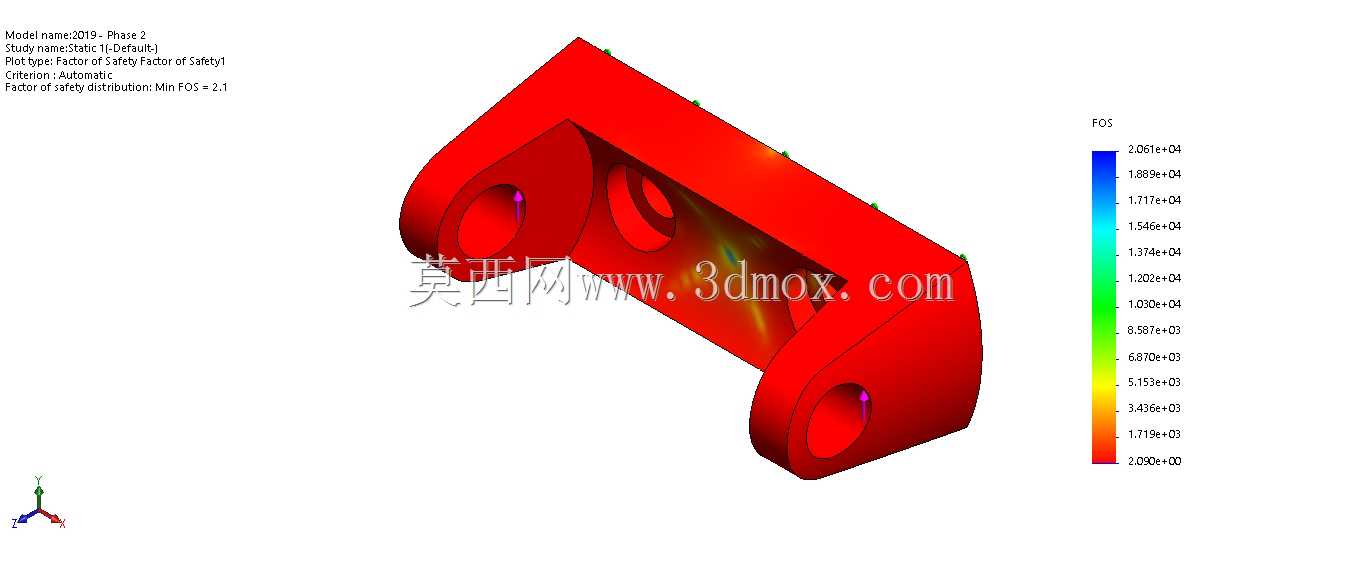

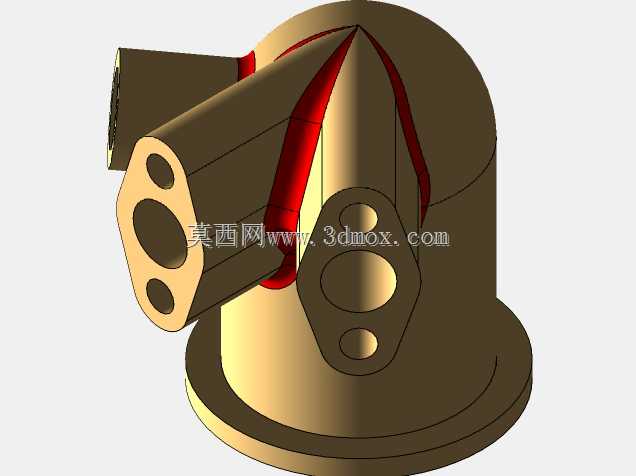

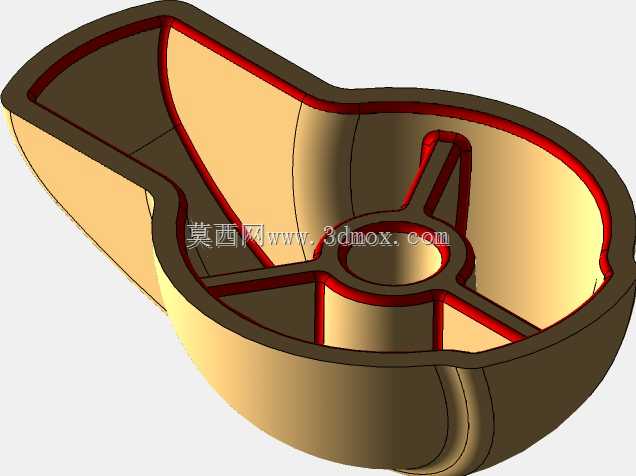

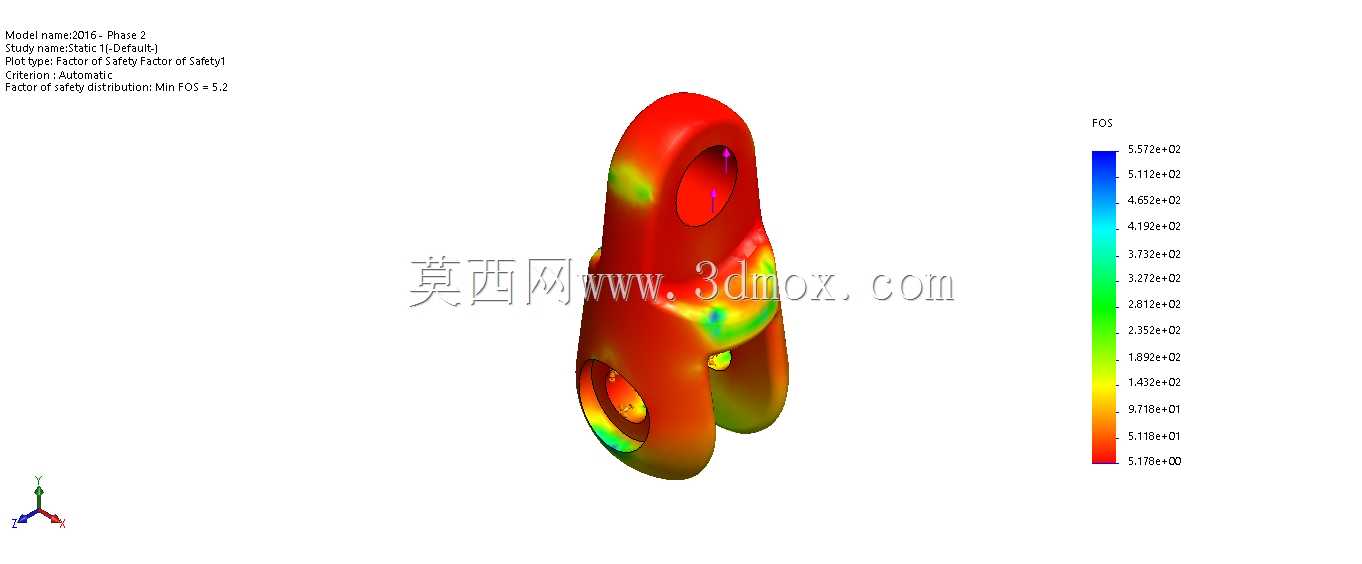

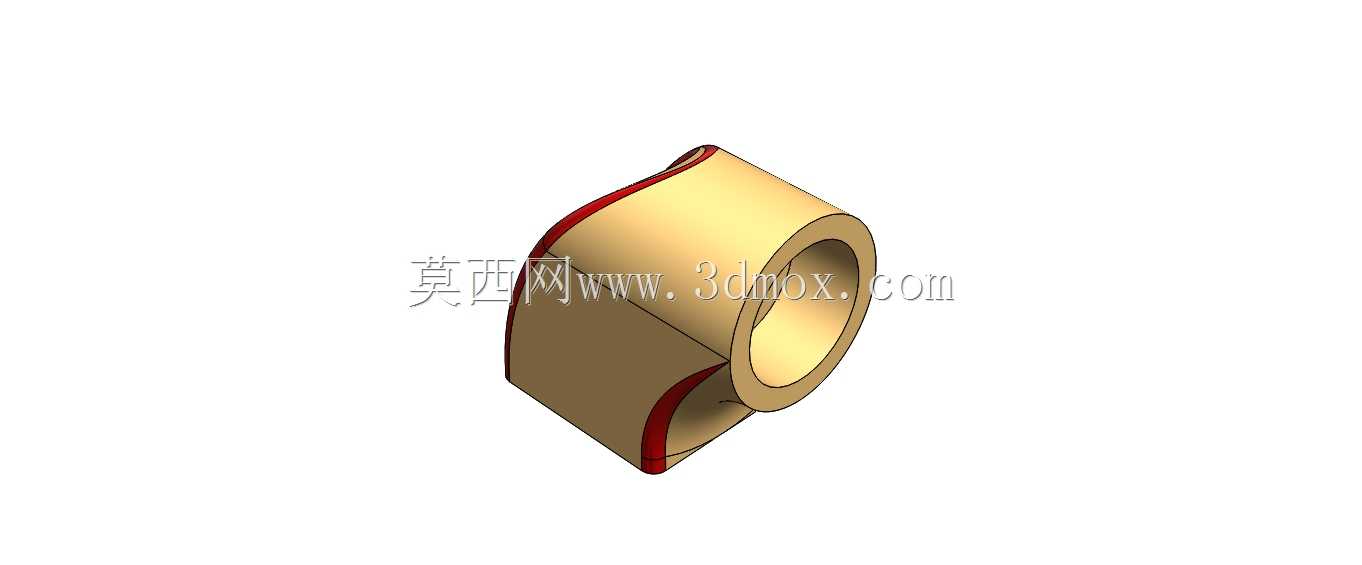

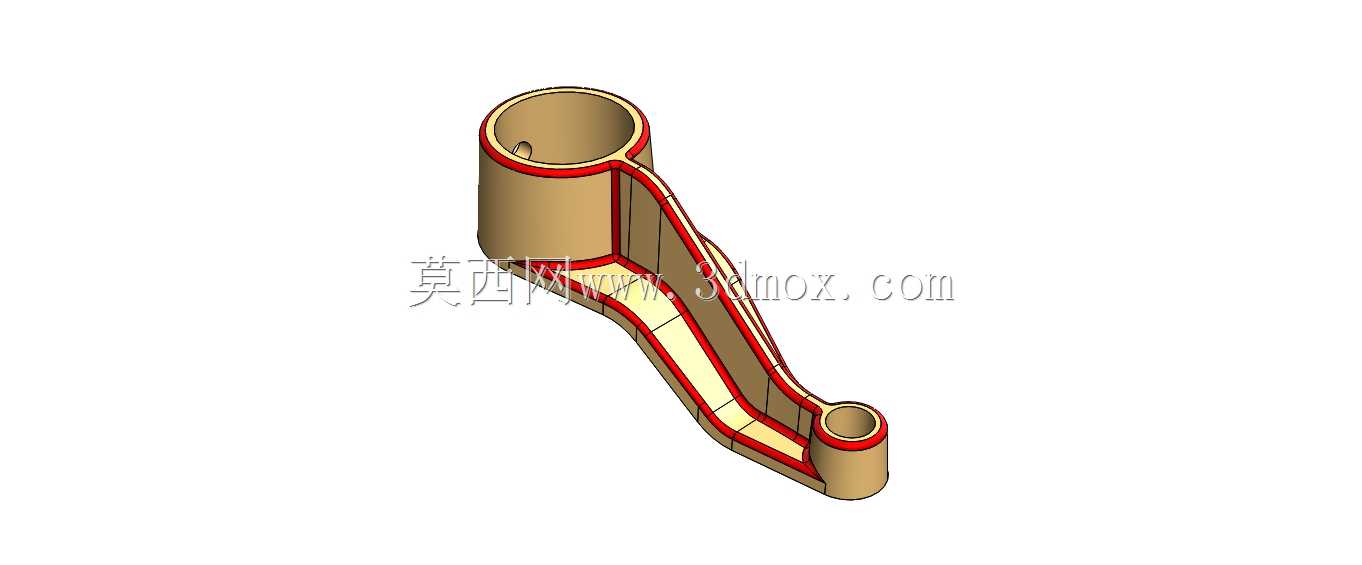

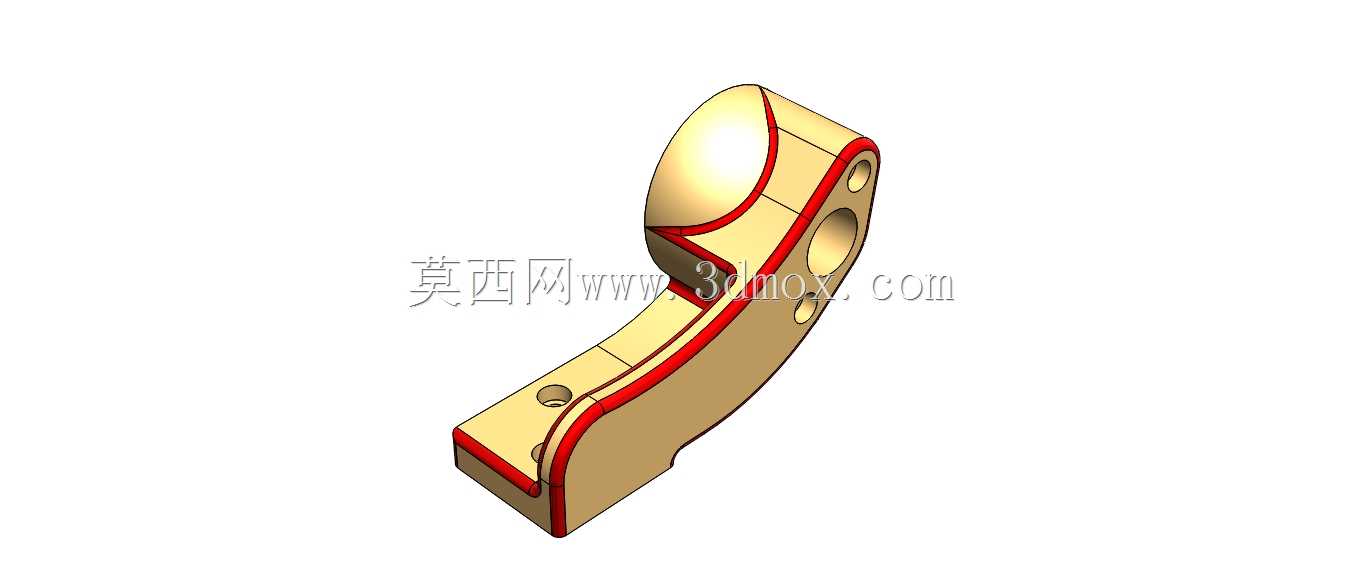

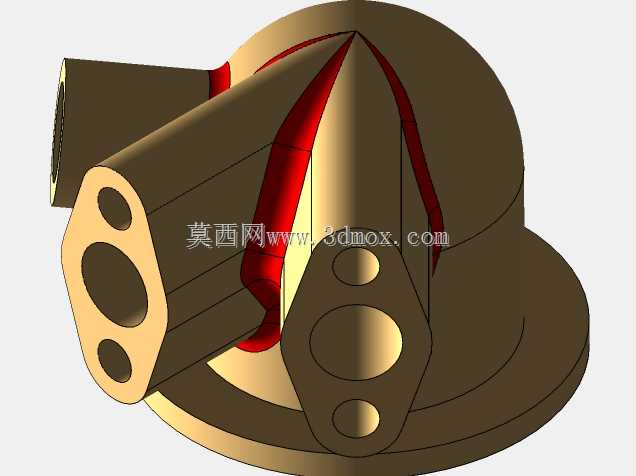

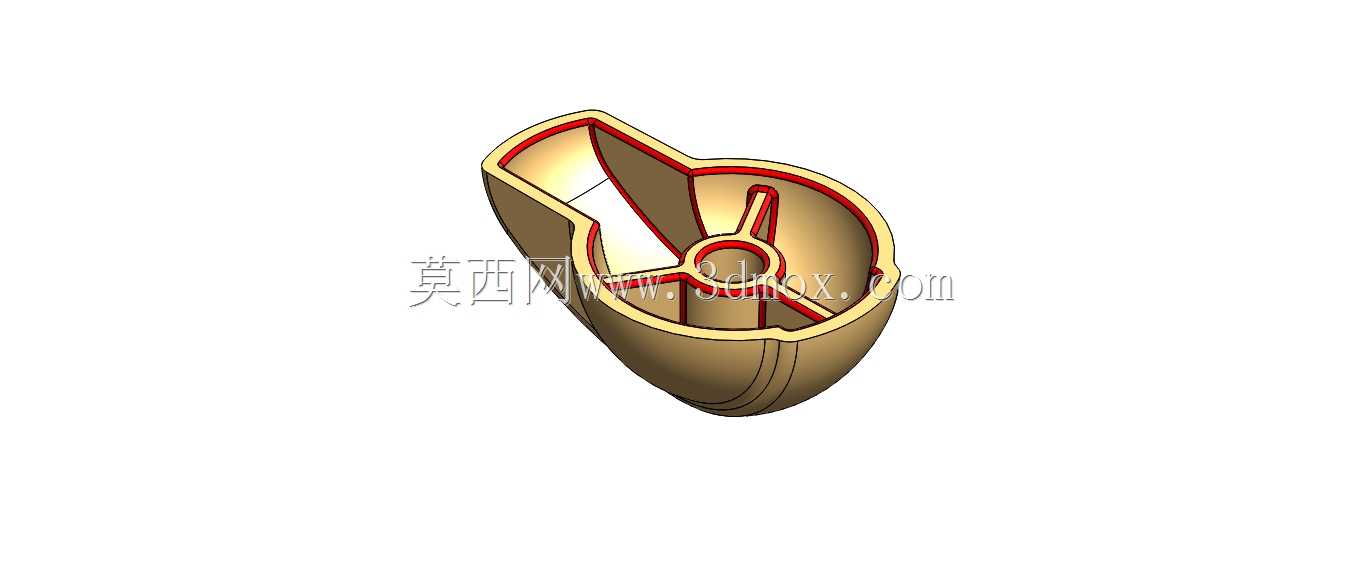

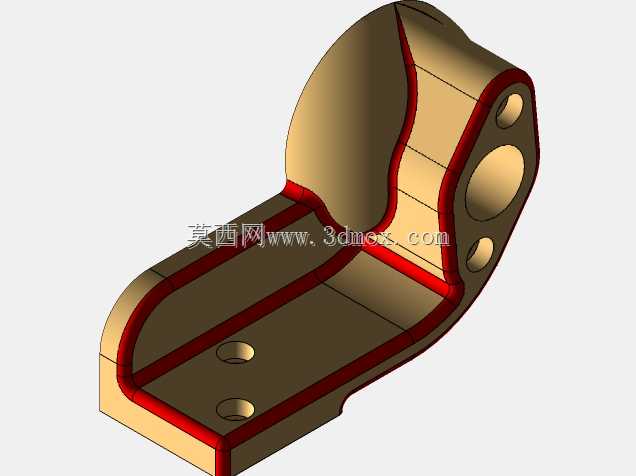

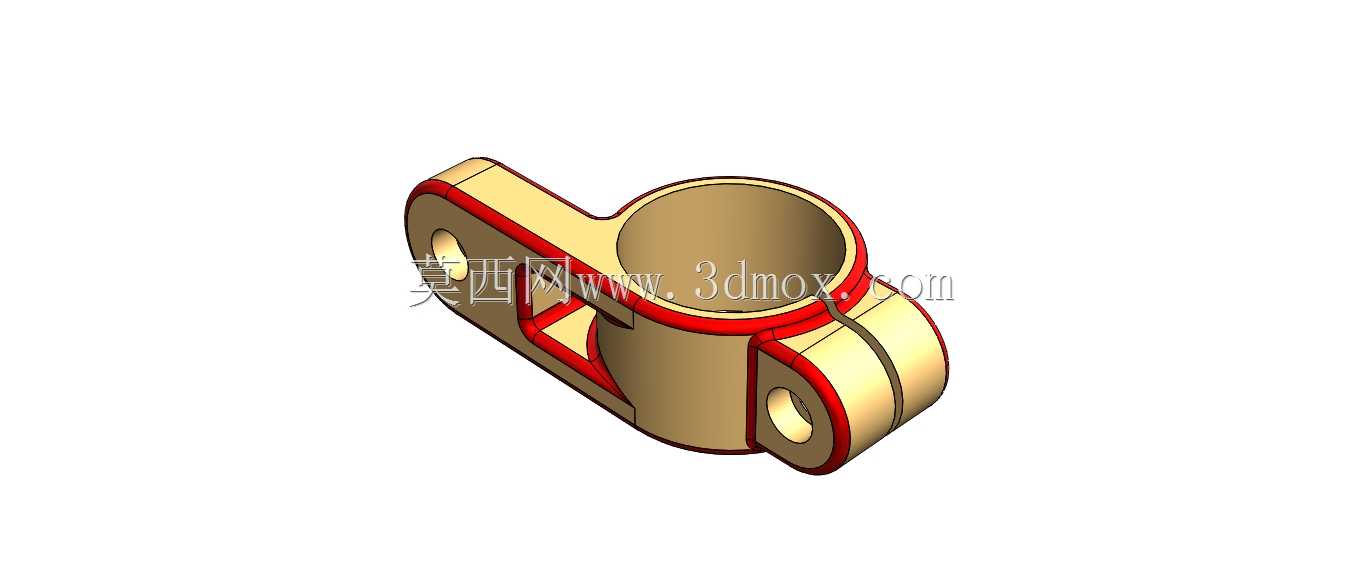

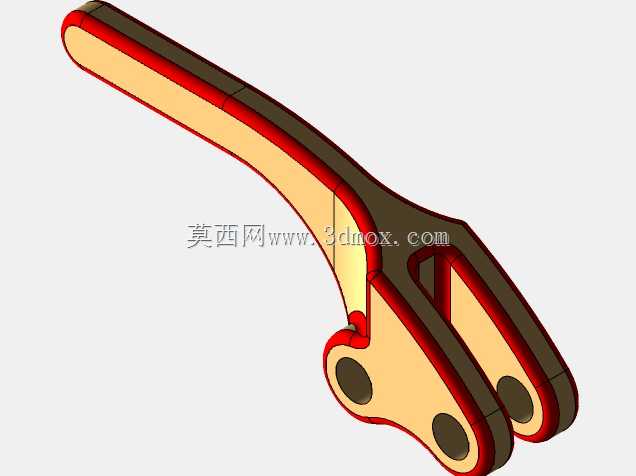

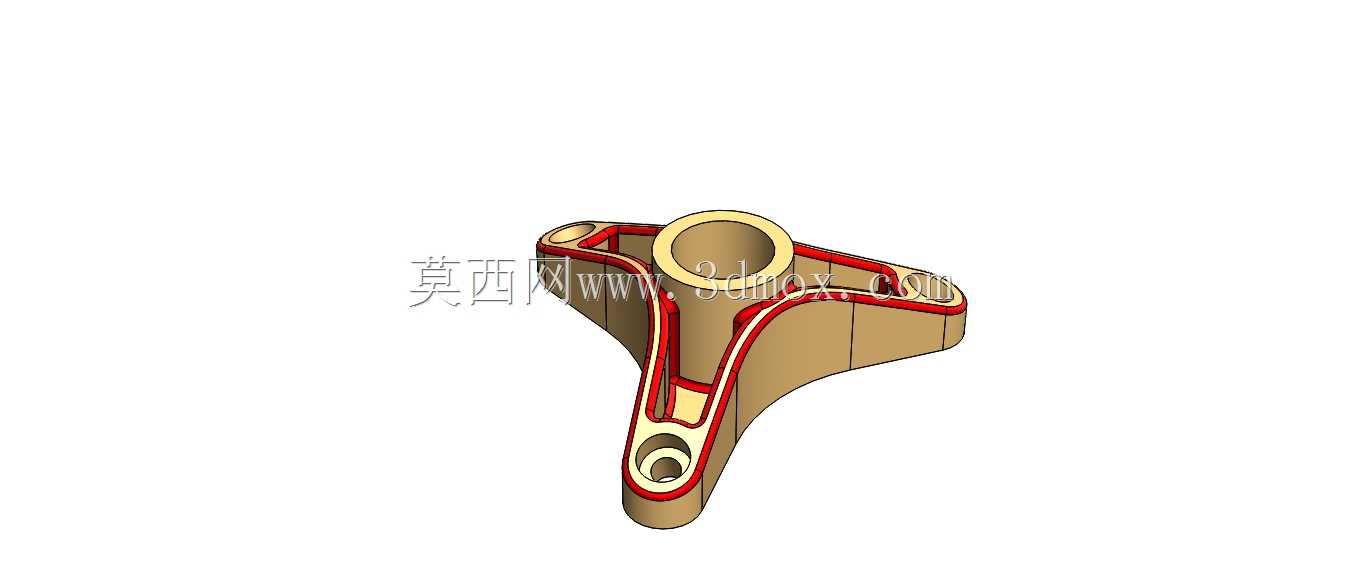

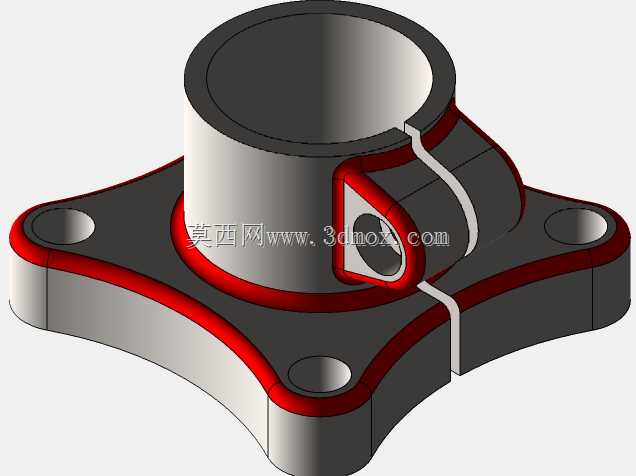

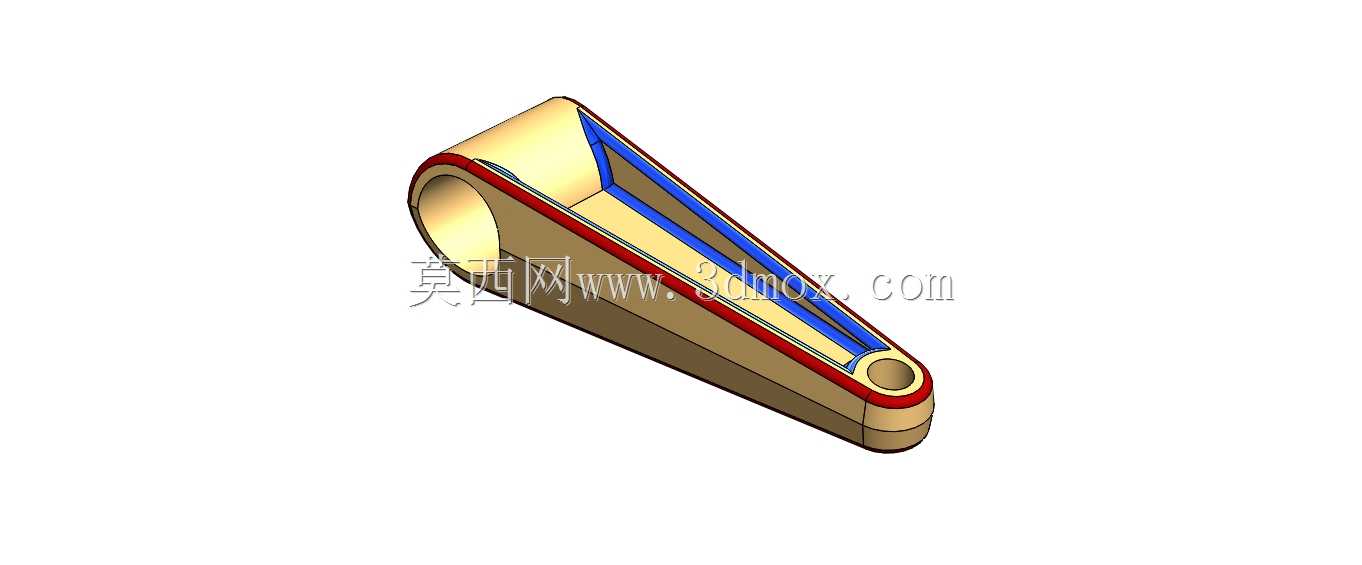

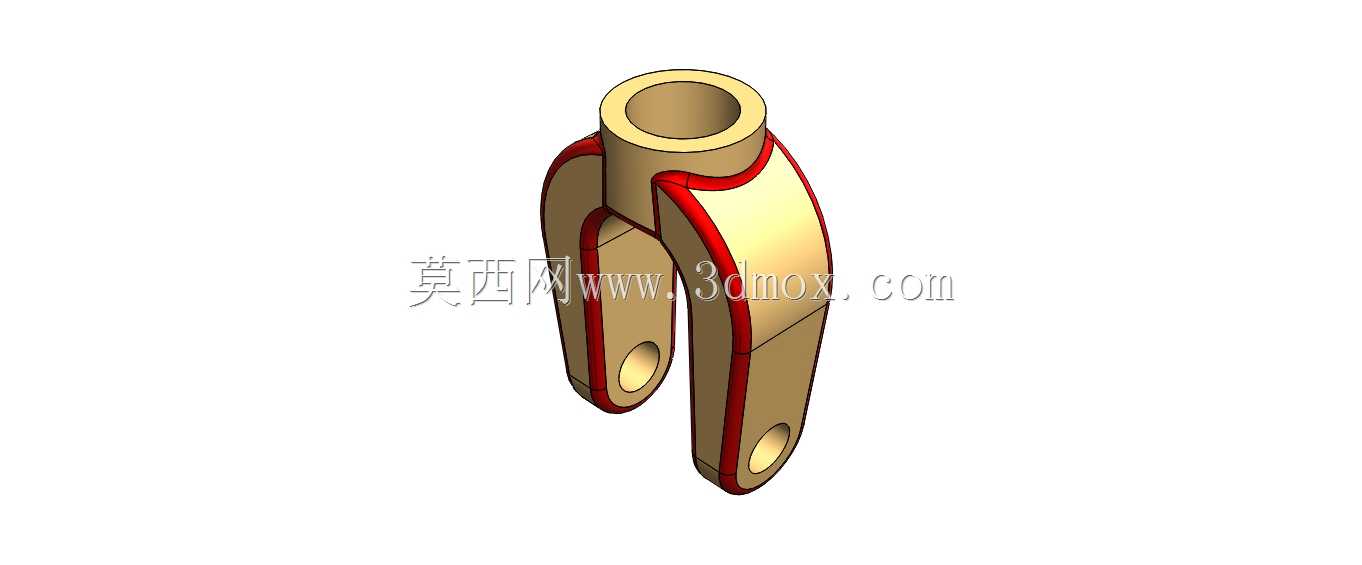

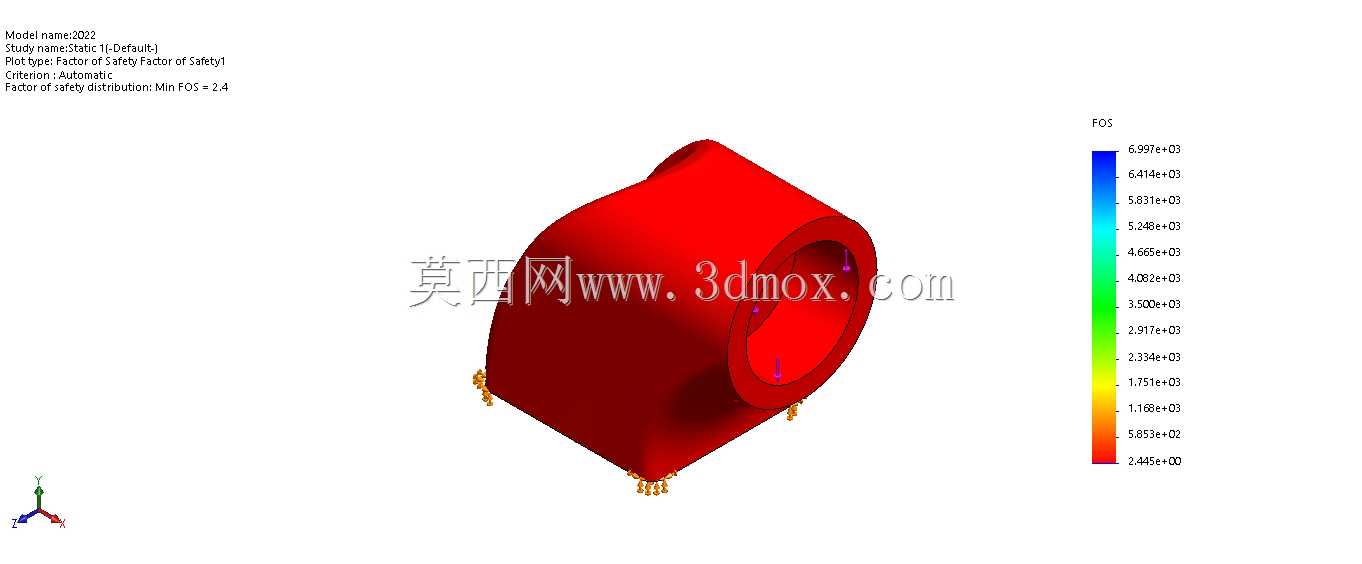

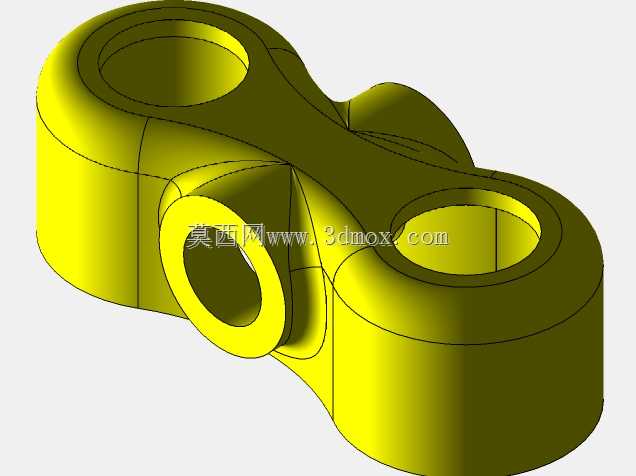

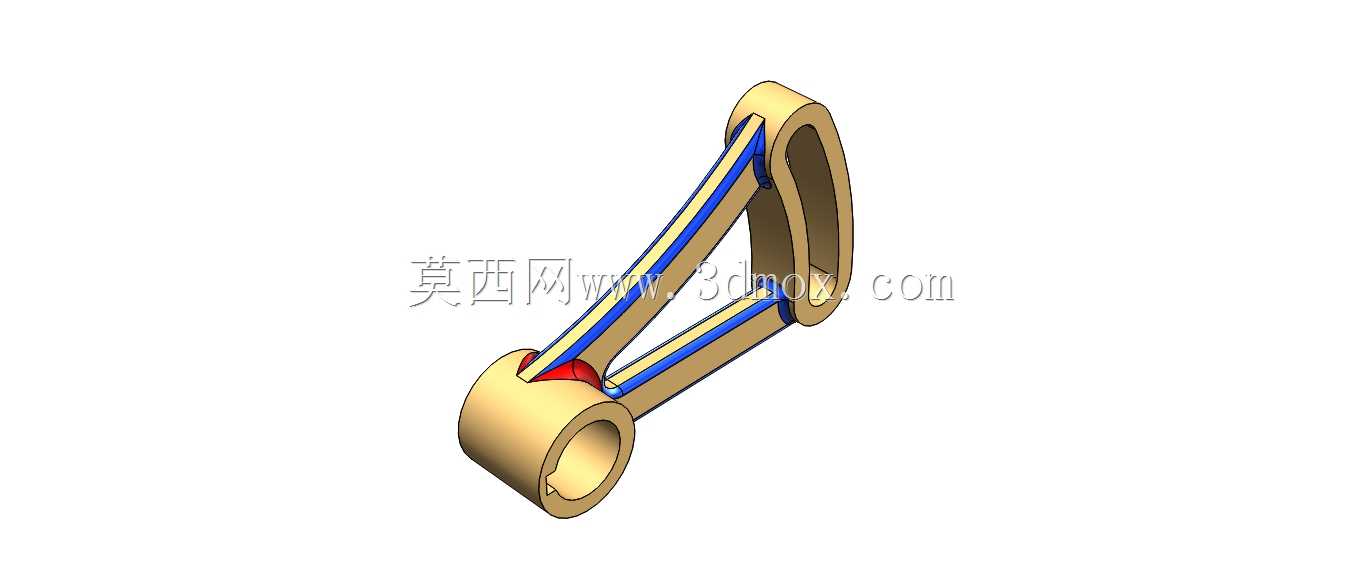

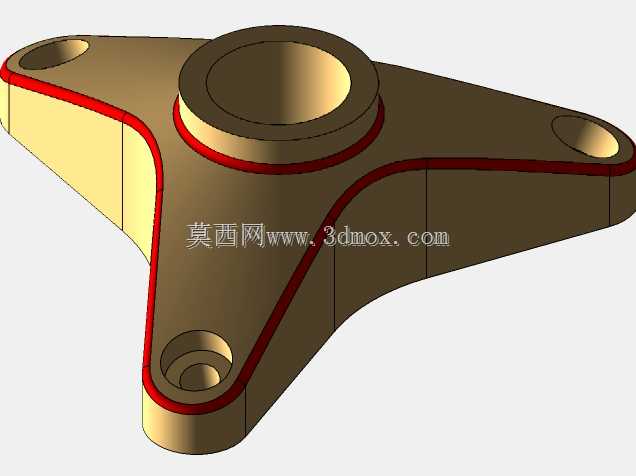

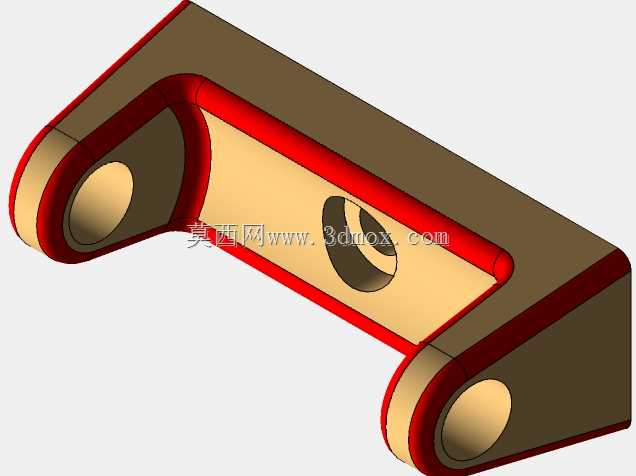

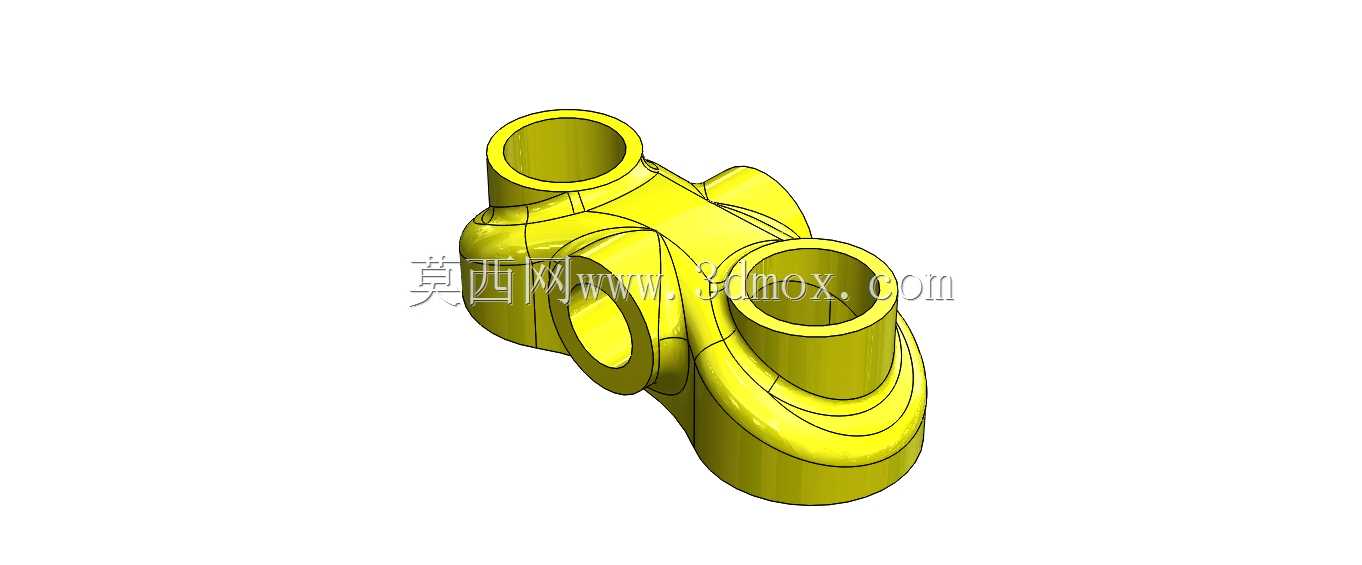

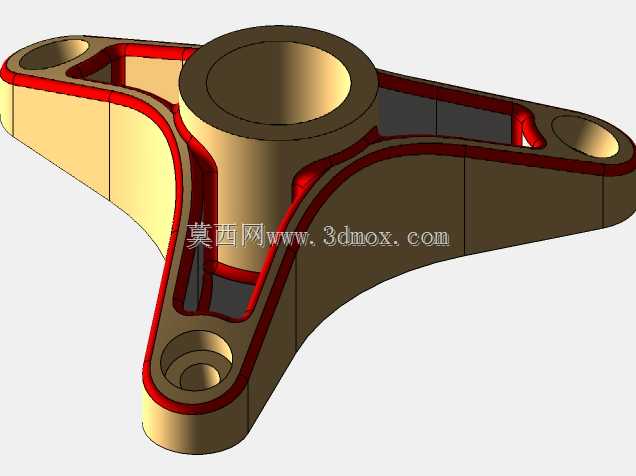

　　该异形多通转接构件主要应用于流体管路系统的特殊转向分流场景，可在空间受限的管路布局中实现多方向介质的平顺导流，降低流道突变带来的压损与紊流问题，常见于小型液压动力单元、实验流体测试台架、定制化气动控制回路等对管路排布紧凑度有较高要求的设备中。构件整体采用流线型曲面过渡设计，主体基座为圆形法兰式安装结构，基座端面预留三个均匀分布的沉头安装孔，可通过标准紧固件直接贴合安装在对应设备的安装基面，安装基面的平面度设计公差控制在0.05mm以内，保证安装后无渗漏间隙。从基座向上延伸的主体流道采用渐变式截面设计，避免直角转向带来的介质冲击，三个侧向分流接口分别朝向不同空间角度，接口端面同样为平面密封结构，可适配标准卡套式管接头或焊接式管路连接，

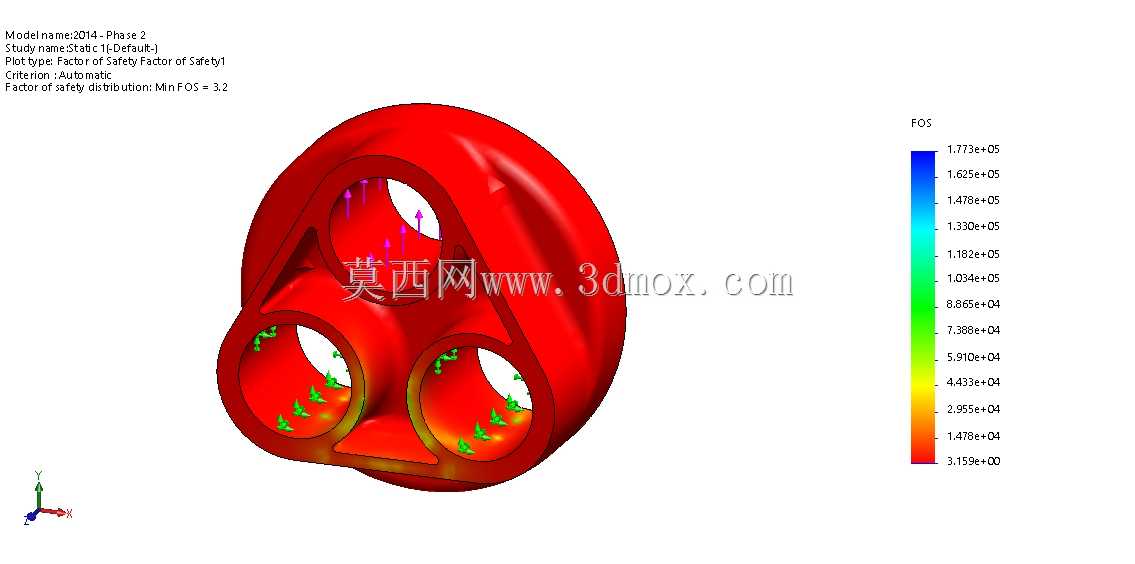

　　接口内径根据分流流量需求做了等比例缩放，保证各支路流量分配均匀。设计过程中优先考虑了流道的平顺性，所有曲面交接位置均做了R3以上的圆角过渡，既减少了介质流动阻力，也避免了应力集中导致的构件受力断裂问题，整体壁厚根据承压需求做了差异化设计，基座安装位置壁厚加厚至5mm，流道主体壁厚保持3mm，在满足1.6MPa工作压力要求的前提下尽可能控制构件整体重量。构件的安装边界需预留至少15mm的周边操作空间，用于紧固件的拧紧操作与管路接头的安装，整体外轮廓最大直径为62mm，总高度为78mm，可适配多数紧凑型设备的内部安装空间，建模过程中所有安装孔位、接口尺寸均遵循通用机械管路连接标准，可直接导出工程图用于机加工或3D打印试制，无需额外调整尺寸参数。
