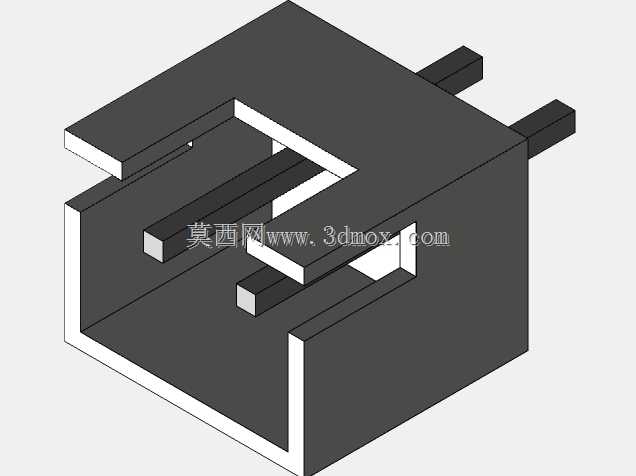

PCB板载两针JST接插件结构建模

　　板载两针JST接插件是消费电子、工控板卡、小型机电设备里最常见的线对板互联部件，这类元件的三维建模核心不在于复杂曲面，而在于把装配干涉、焊盘对位、插拔导向这些实际生产里的痛点还原清楚。做结构设计时最先要卡住的是PCB安装边界：塑胶主体底部的两个定位柱要和电路板上的定位孔精准对应，柱径通常比孔径小0.1~0.2mm，过波峰焊或者回流焊时不会因为热胀偏移；下方伸出的两个直插焊针间距必须严格匹配标准JST 2.54mm节距，焊针伸出塑胶底面的长度控制在3.2mm左右，既能穿过1.6mm标准板厚留出足够焊锡浸润长度，又不会在板背面突出过多刮碰外壳。

　　从实际使用场景看，这类两针接插件大多用在小功率供电、开关信号、传感器引线的连接位，比如小型控制板的电源输入、限位开关引线对接、散热风扇供电，不需要多针信号传输的场合，两针结构占用板面面积极小，布局时可以贴板边放置，线束从壳体侧边出线不用额外弯折。建模时塑胶主体的插口内腔不能只做外观方块，内腔两侧的防呆导向槽、插针上方的防退卡扣卡槽都要如实还原——配套公头线束插入时，胶壳上的凸点会卡进这个卡槽，振动环境下不会松脱，很多新手建模只画外部方块，后续做整机装配时公头插进去没有卡扣限位，干涉检查完全失效，打样后才发现线束轻轻一拉就掉。

　　外形尺寸上，这类2针JST座本体宽度通常在5mm左右，总高度从PCB板面到插口顶面约8mm，插口开口朝向可以根据整机布线方向选卧式或者立式，本次模型为卧式直插结构，插口轴线平行于PCB板面，焊针垂直向下穿板，布局时要注意插口前方留出至少8mm的插拔操作空间，外壳上对应的出线开槽位置要和插口中心对齐，偏差超过1mm就会出现公头插到位后线束被壳体侧壁压住的问题。设计思路上还要兼顾塑胶件的成型工艺：主体外壁的拔模斜度取1.5度即可，插口内壁因为要和公头胶壳滑动配合，拔模不能过大，否则长期插拔后间隙变大接触松动；两个金属焊针和塑胶本体的结合位要做压入固定台阶，建模时把焊针的滚花卡位段体现出来，能直观展现针体在塑胶里的防脱结构，不用额外打胶固定。

　　做整机结构校核时，把这个接插件模型导入装配体后，除了确认焊盘和定位孔的对位，还要模拟公头带线束的弯曲状态，确认线束最小弯折半径不会和周边电容、电感等 tall 元件发生干涉，同时接插件塑胶本体的耐温参数要匹配焊接工艺，建模时保留本体的壁厚细节，通常侧壁厚度0.8~1mm，既能保证SMT或者波峰焊时高温下不变形，也不会因为壁厚过大占用多余板面空间。
