一点五英寸OLED显示模组结构

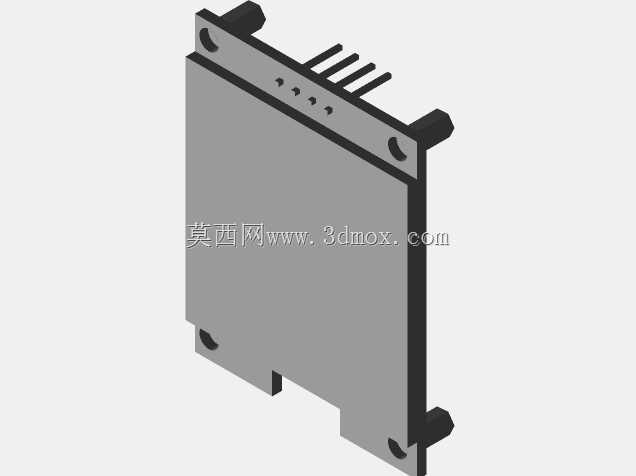

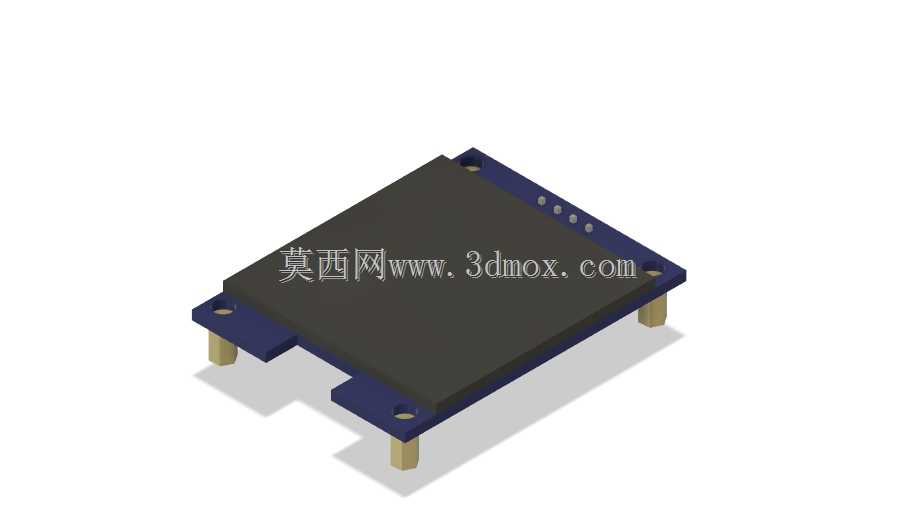

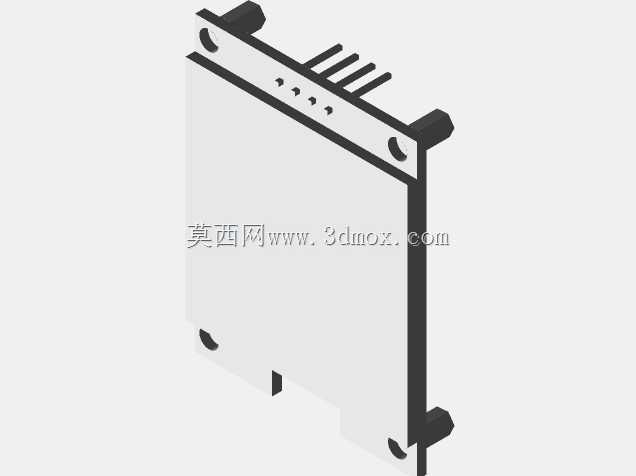

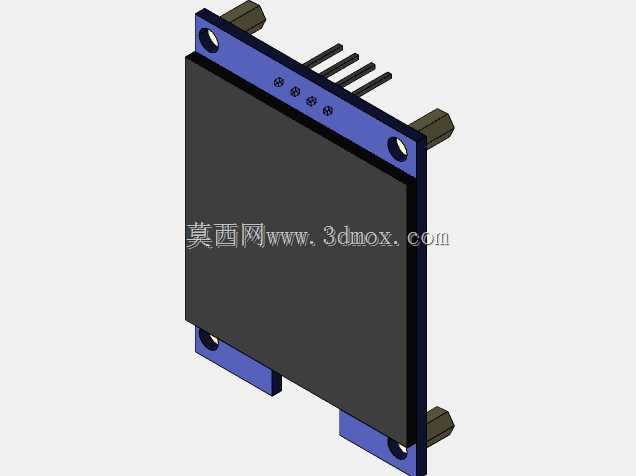

　　该模型呈现的是一块小型OLED显示模组的完整装配状态，主体由黑色显示面板、深蓝色PCB载板、四角支撑铜柱以及板边连接焊盘组成，整体按照实物等比例还原，适合在小型电子设备、教学实验装置、嵌入式控制终端和个人硬件项目中进行结构校核与外观展示。

　　从实际使用场景看，这类屏幕常被布置在手持仪表、控制盒、传感器节点、小型调试面板或桌面原型设备上。显示区域承担字符、图标、状态参数和简单图形的输出任务，PCB部分则承担器件承载、信号走线、焊接固定和外部接口连接的作用。模型中将显示面与电路板分层表达，能够清楚看到屏幕厚度、板件轮廓、安装耳位及支撑柱之间的相对关系，便于在整机布局阶段判断前面板开窗、壳体避让和内部堆叠空间。

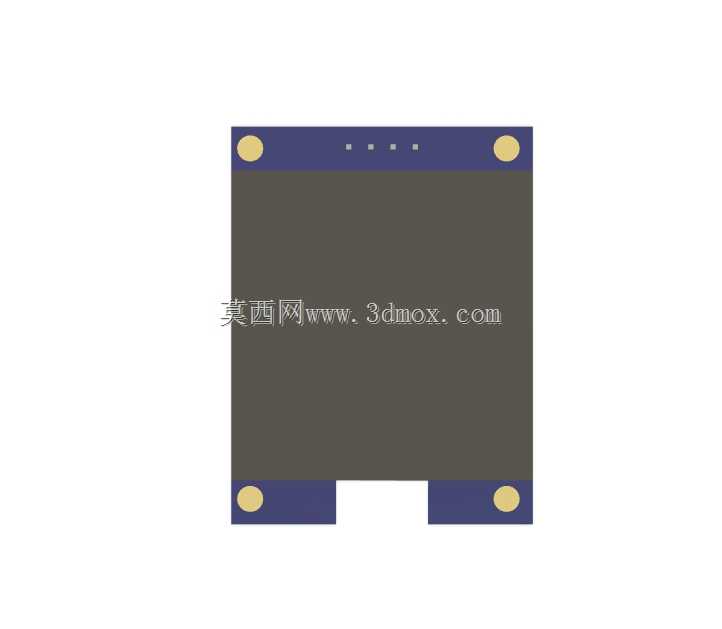

　　外形边界方面，模组采用近似矩形的板卡结构，显示面板占据板面中央主要区域，四周保留一定宽度的PCB边框。板体两侧伸出带孔安装耳，孔位可配合螺钉、铜柱或隔离柱固定；四角下方的圆柱支撑件将电路板抬离安装基面，既能避免背面焊点直接接触底壳，也为走线、焊脚和底层元件留出间隙。建模时需要重点控制显示面到板底的总高度、安装耳孔中心距、支撑柱外径与高度，以及板边连接器的位置，这些尺寸会直接影响面板贴合、外壳开孔和装配干涉。

　　设计思路上，小型OLED模组并不只是一块平面屏幕，而是显示器件与承载电路的组合体。黑色面板边缘需要与PCB保持明确层级，板上细小焊点和连接点应按局部特征保留，避免在装配模型中被简化成单一薄片。深蓝色基板的轮廓、缺口和安装孔体现了实际加工与固定需求，四角铜柱则反映了常见的板级支撑方式。对于结构工程师而言，这类模型在设备中的价值主要体现在空间占位检查：前面板要为有效显示区预留视窗，后壳要为板厚、焊盘和支撑柱预留深度，侧边还要考虑排线或插针的插拔方向。

　　在三维建模处理中，显示面板可按规则薄体建立，表面保持平整，边缘与PCB之间留出贴合关系；PCB载板需还原外轮廓、耳部开孔和局部缺口；支撑铜柱按独立零件表达，并与孔位形成同轴装配关系。板上微小元件不必逐一夸大，但连接点位和板面高度关系应保留，使模型在爆炸视图、剖面检查或整机干涉分析中仍具备工程参考意义。通过这种方式，模型既能用于电子设备外观方案展示，也能服务于安装边界确认、面板开孔设计和内部结构协调。
