PCB板载可调式按压操作按钮结构

　　这类小型按压按钮主要面向电子电路与PCB板载装配场景，在工控小控制板、测试治具面板、小型电气操作台、消费电子内置触发回路里都能见到它的身影。日常产线调试时，工人按压顶部柱体就能给回路传递通断信号，不需要额外外接大型操作件，板上直装的形式能大幅缩减控制盒内部的布线空间。

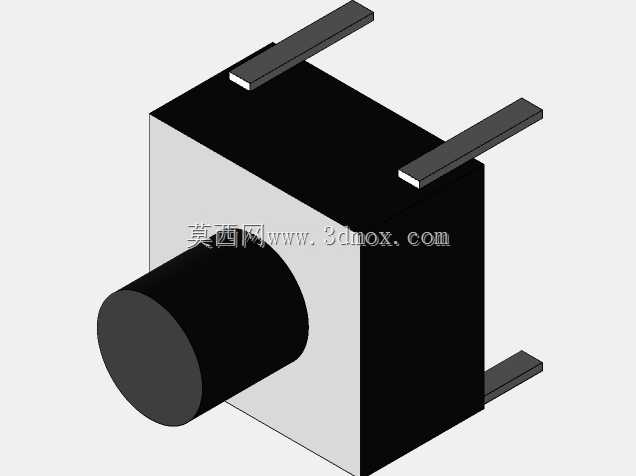

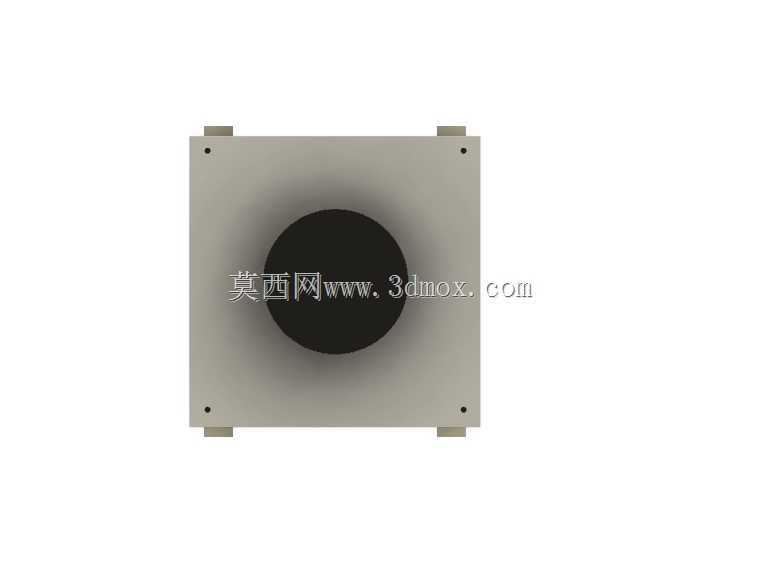

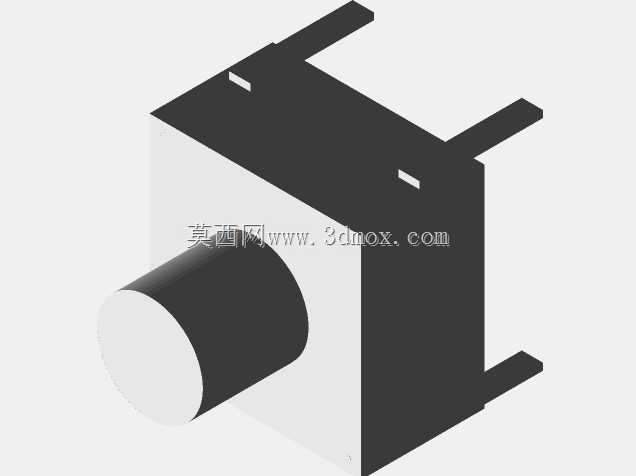

　　从结构设计思路来看，这款按钮采用顶部圆柱按压端加下方矩形基座的布局，按压柱高出基座顶面，手指或者治具压头接触时受力集中，不会出现侧滑偏压的问题。基座底部预留了直插式引脚，引脚间距按照常规PCB通孔排布做匹配，插装过波峰焊就能直接固定在电路板上，不需要额外锁附螺丝或者卡扣，装配工序非常简便。按钮的可调特性体现在按压行程余量上，基座和按压柱之间预留了活动间隙，不同厚度的面板叠加安装时，可以通过调整面板和PCB之间的支撑柱高度，让按钮顶端露出面板的高度适配不同操作手感，既不会因为露出过多出现误碰，也不会因为露出太少导致按不到位、触发行程不足。

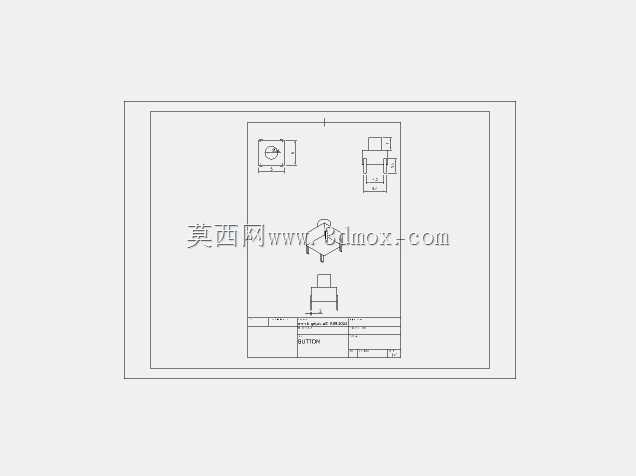

　　外形尺寸方面，整体基座为方正小体积，长宽尺寸适配PCB上0.3英寸到0.5英寸的元件占位区间，顶部按压圆柱直径适配常规6mm到10mm的操作帽选配，整体总高度控制在板载元件常规限高范围内，不会和外壳内部的其他高元件发生干涉。安装边界上，PCB开孔只需要避让底部两个插针，基座底面贴板安装，周围预留1mm左右的爬电间距即可，相邻元件布局时不需要给它预留过大的操作空间，侧面距离周边电容、接插件只要留够手指按压的侧边余量，就不会出现操作时碰到周边元件的情况。

　　实际回路应用里，这款按钮可以作为触发输入、复位信号、参数切换的人机交互端，结构上没有多余的外露零件，基座外壳做绝缘防护，焊接后引脚和板上走线连通，按压时内部触点完成通断，回弹结构保证按压松开后自动复位，适合频繁触发的调试场景。建模时把按压活动件和固定基座做拆分装配，能直观展示行程活动范围，结构工程师在排布PCB元件库时，可以直接参照这个模型的占位尺寸做板框布局，提前校核外壳面板的开孔位置和按压高度，避免后期打样出现按钮和面板干涉、行程不足的问题。
