PCB板载四针JST连接器结构建模

项目分类:通用五金配件 发布时间:2023-09-15 ID:711444
  • PCB板载四针JST连接器结构建模
  • PCB板载四针JST连接器结构建模
  • PCB板载四针JST连接器结构建模

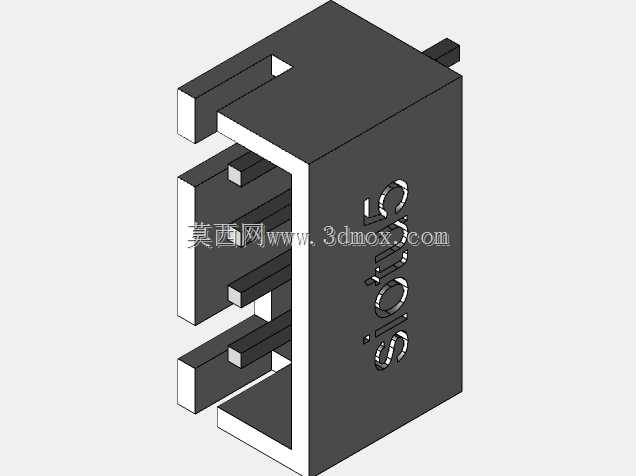

  在消费电子、工控板卡、小型机电设备的板级互连设计里,四针JST针座是极为常见的一类板对线连接部件,这套三维结构完整还原了直插式针座的本体塑壳、内部金属插片与底部伸出焊脚的全部几何特征,可直接用于PCB布局干涉检查、整机线束走向校核以及装配工艺模拟。

  从实际使用场景看,这类连接器多用于低压小信号或小电流回路,比如传感器信号引出、小型电机供电、面板按键与主控板之间的线束对接,依靠塑壳的防呆轮廓和插针的间距约束,保证线束端插头只能以唯一方向插入,避免现场装配时反插错接。建模时首先确定针位间距这一核心边界,四枚焊脚沿本体长度方向等距排布,焊脚为矩形截面金属引脚,伸出塑壳底面的长度需匹配常规PCB板厚与波峰焊透锡要求,引脚中心位置要和PCB封装焊盘严格对齐,这部分尺寸直接决定了电路板Layout时封装库的调用准确性。

  塑壳主体采用浅色绝缘树脂材质,本体为规整长方体,顶面开设两个对应插头导向的插槽区域,内部容纳与焊脚导通的金属接触片,接触片顶部在插槽内形成夹持弹片的容纳空间,插头插入后弹片抱紧对线端的金属端子,实现稳定接触。塑壳侧壁厚度、插槽深度都按照实物配合关系还原,既体现绝缘壳体对带电部件的防护,也保留了插头插入时的导向行程空间。

  安装边界方面,该针座为通孔直插安装,底面贴靠PCB板面,四枚焊脚穿过板上对应通孔后在背面焊接固定,建模时预留了塑壳底面到PCB板面的贴合基准,本体四周预留出插头插拔所需的操作空间,尤其是本体长度方向两端要留出手指或工装捏住插头插拔的余量,避免周边过高元件遮挡插拔路径。结构设计上,塑壳将金属带电部分完全包裹,仅底部焊脚露出用于焊接,顶部插槽开放供插头对接,整体无多余复杂曲面,特征简洁却完整覆盖了接插件的装配配合关系,结构工程师在整机布线时可直接将该模型调入板卡总成,核对连接器与周边壳体、电容、线束的间隙,也能据此导出二维安装尺寸,指导PCB封装绘制与接插件选型确认,提前规避针座高度干涉、焊脚位置错位、插拔空间不足等实物装配阶段才会暴露的问题。
