多凸耳环形机械滑套结构设计

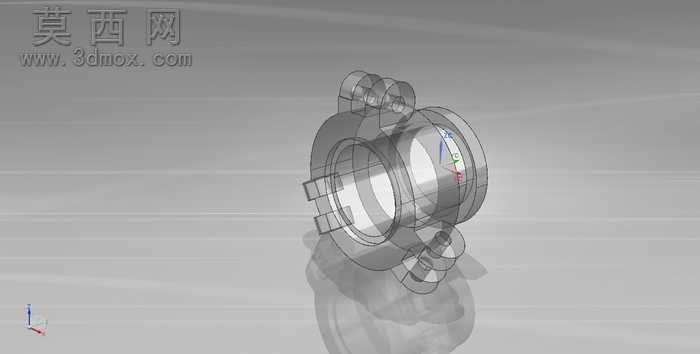

本作品为多凸耳环形机械滑套的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，全程遵循机械零件设计的公差配合规范与结构合理性准则，保障模型可直接对接后续的工程出图、仿真分析与生产加工环节。建模过程中首先完成滑套主体环形基体的构建，精准控制内孔与外圆的同轴度参数，保证环形壁厚均匀一致，为滑套后续的往复滑动动作提供稳定的结构基础。在主体结构完成后，依次构建分布于环形基体外侧的多组凸耳结构，其中两组带安装孔的凸耳位于基体同侧，用于实现滑套与外部驱动部件的铰接连接，另外三组块状凸耳均匀分布于基体另一侧，用于匹配配套构件的导向限位槽，实现滑动过程中的周向定位，避免滑套在往复运动过程中出现偏转卡顿的问题。所有凸耳与环形基体的衔接位置均做了圆角过渡处理，有效降低结构应力集中系数，提升零件的抗疲劳强度。材质渲染阶段选用工业机械常用的中碳钢材质效果，还原金属零件的哑光磨砂质感，同时对凸耳安装孔、环形内孔的配合面做了精细化的表面处理效果呈现，区分加工面与非加工面的视觉差异，让模型展示效果更贴近真实工业零件的实物状态。结构设计上充分考虑滑套的实际使用场景，环形内孔的尺寸公差按照间隙配合标准设定，保证滑套能够在配套轴件上顺畅滑动，凸耳上的安装孔位置经过反复校核，确保与外部连接件的装配精度，各凸耳的分布角度经过力学仿真优化，让滑套在承受径向载荷与轴向推力时受力均匀，避免局部应力过大导致的零件变形或损坏。整体建模过程严格遵循自顶向下的设计思路，先确定滑套的核心功能尺寸与安装边界，再逐步细化各局部结构，所有特征均保留完整的参数化建模历史，方便后续根据不同的使用工况调整尺寸参数，快速衍生出适配不同规格设备的滑套变型产品。
