工业视觉触控操作面板结构设计

　　该结构件对应产线视觉检测系统中的人机交互终端，整体采用5.7英寸TFT彩色液晶显示区域，物理分辨率为640×480 VGA规格，主要承担相机图像实时预览、检测参数配置、判定结果输出与工位状态提示等功能，在自动化装配线、包装质检工位、电子元件外观筛查、机床上下料视觉引导场景中作为操作与显示核心使用。

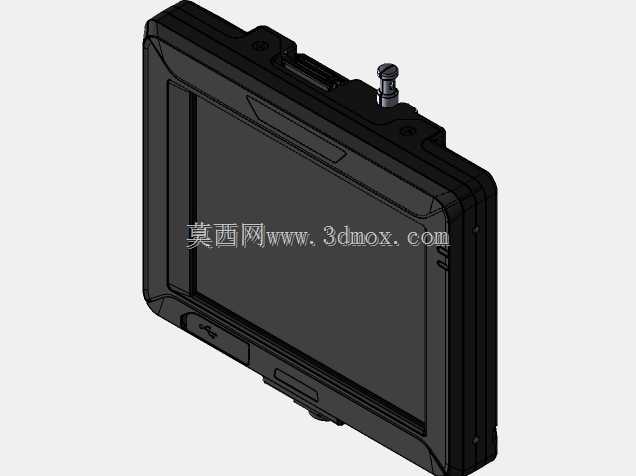

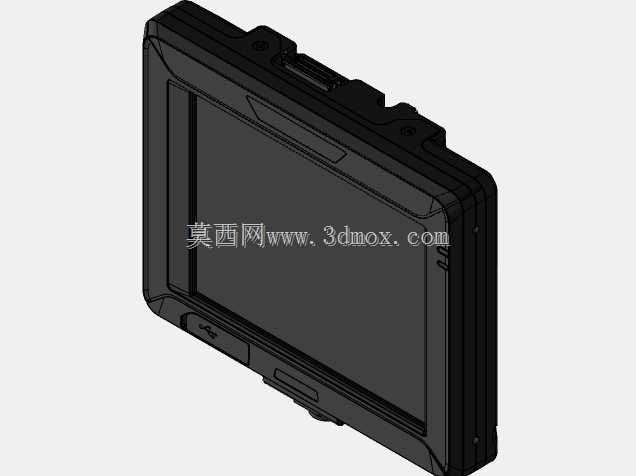

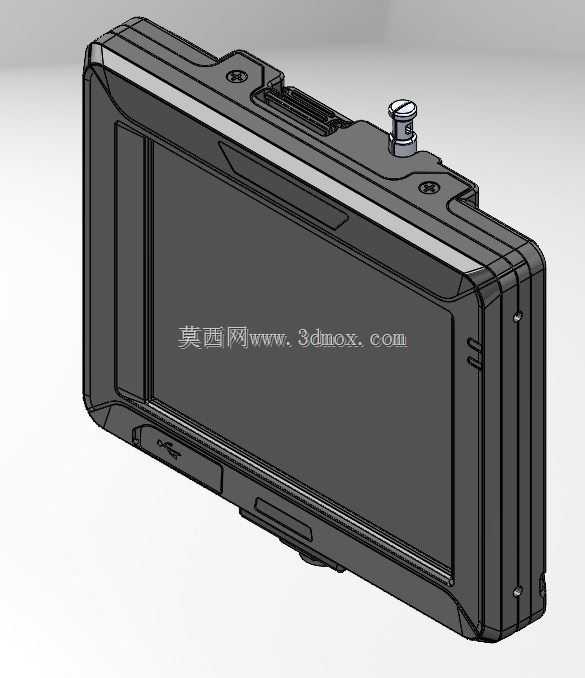

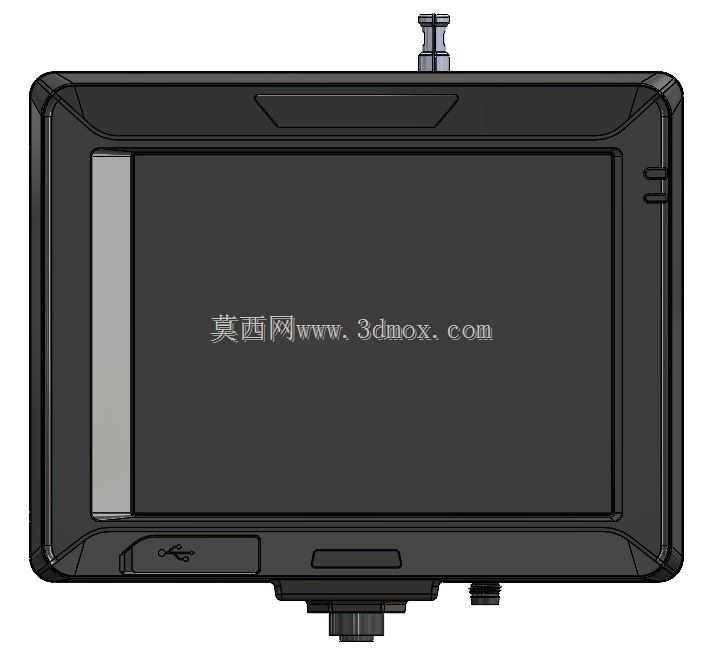

　　从整机布局来看，面板主体采用横向宽屏矩形构型，外围设置全包覆防撞护框，四个边角做加厚圆弧过渡，护框表面预留防滑棱边，既可以在车间搬运、工位调整过程中抵御磕碰，也能避免操作人员手持调整时滑脱。正面显示区域占据壳体绝大部分面积，左侧预留窄条功能区，可布置状态指示灯条或侧边操作按键；下边框集成USB外接接口，接口外侧设置防护翻边，减少车间粉尘、切削液飞溅侵入风险，接口旁预留实体功能按键位，可用于快速截图、确认或返回操作。顶部伸出快装连接柱，底部配套支架对接轴，可直接兼容标准工业相机支架、悬臂安装座与设备面板嵌入安装位，安装时无需额外改制转接板，轴向锁紧后即可调整俯仰角度，适配操作人员站立或坐姿的观察视线。

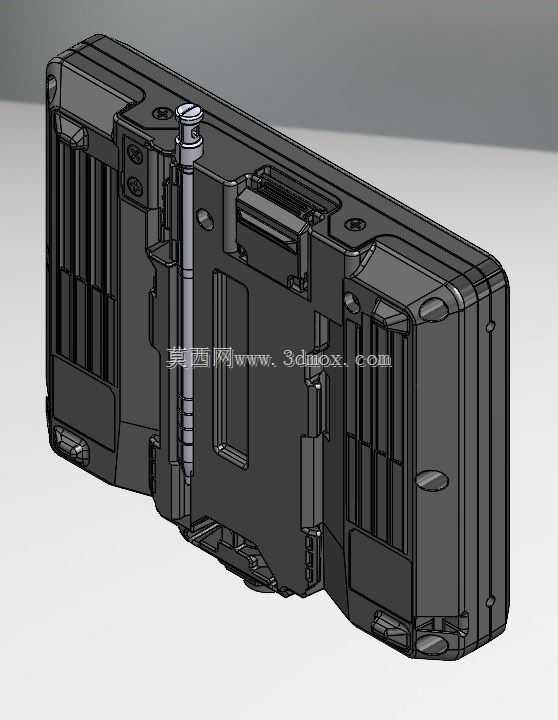

　　结构设计阶段优先考虑车间复杂工况：壳体壁厚按照手持工业终端的抗跌落要求做梯度分布，屏幕四周的支撑筋位均匀排布，避免液晶面板受挤压出现水波纹；背部预留散热空腔与走线槽，显示驱动板、图像处理模块的接线可从底部支架轴内部穿行，外部无裸露线缆，防止工位物料剐蹭扯断连线。外接接口全部集中布置在壳体下侧与侧边，维护时无需拆解整机护框，仅拆下底部盖板即可完成接口更换与线路检修。

　　安装边界方面，整机外轮廓适配标准机柜嵌入开孔，也可通过背部螺孔固定在悬臂支架上，顶部快插接头可对接视觉系统的触发信号线或照明控制线；整机重量控制在单人可手持操作范围内，支架锁紧后在设备振动工况下不会出现屏幕晃动偏移。屏幕显示比例与VGA分辨率匹配老式工业视觉控制器的输出信号，无需额外转接转换模块，直接对接Keyence视觉主机即可完成图像传输，面板侧的操作逻辑贴合现场质检人员的使用习惯，常用的检测阈值调整、合格计数清零、不良图像调取功能都可通过屏幕触控与侧边按键配合完成，在保证防护性能的同时压缩了终端整体占用空间，不会过多挤占工位的操作区域。
