三丰数显深度指示器结构设计

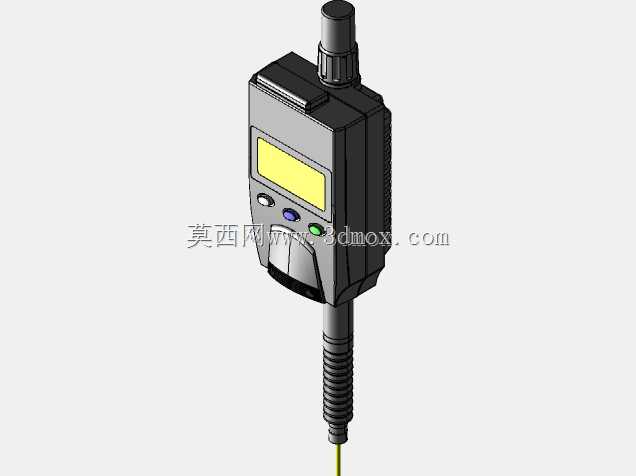

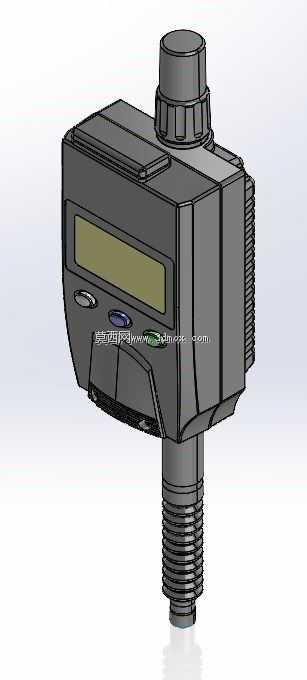

　　这款深度指示器主要面向机加工现场的深度尺寸检测场景，在模具型腔深度检测、零部件台阶孔深度测量、盲孔加工尺寸校验、装配面沉头深度确认等工况下都能适配，相比传统机械式深度尺，它的数显读数方式能避免人工视差带来的测量误差，适合批量零件的快速尺寸巡检与工序间检测。从结构设计来看，整体采用一体化紧凑壳体，上部集成数显模组与操作按键区域，显示屏做了下沉式防护设计，能减少车间切削液、铁屑飞溅对显示区域的刮蹭与污损，三个功能按键分别对应单位切换、数值清零、数据保持功能，按键采用凸起式软胶材质，操作人员佩戴劳保手套也能准确按压操作，不会出现误触情况。下部的测量杆采用标准外螺纹安装结构，安装螺纹的同轴度公差控制在0.01mm以内，

　　可直接适配现有多数测量台架、工装夹具的安装接口，不需要额外做转接件设计，安装时只需将螺纹段旋入对应安装位，拧紧锁紧螺母即可完成固定，安装边界预留了足够的扳手操作空间，不会出现安装干涉。设备的测量传感模块集成在壳体内部，测量杆的直线运动通过光栅传感组件转化为电信号直接输出数值，分辨率可达0.001mm，能满足IT6级精度的尺寸检测需求。壳体侧面做了防滑滚纹设计，在手持移动测量时能增加握持摩擦力，避免手上沾有油污时出现滑落情况。顶部的旋钮是测量杆的锁紧结构，当需要固定测量数值做比对时，旋紧顶部旋钮即可锁定测量杆位置，防止杆体窜动导致数值变动。在设计建模过程中，对内部的电路板安装位、电池仓结构、传感组件的配合间隙都做了装配校验，

　　所有卡扣与螺丝柱的位置都预留了0.2mm的装配公差，能满足实际生产开模的尺寸要求，电池仓设置在壳体背部，更换电池时不需要拆开整体壳体，只需打开仓盖即可完成操作，适合车间现场的快速维护。这款指示器既可以单独手持完成深度测量，也可以安装在专用测量台架上做批量零件的快速检测，适配多场景的测量需求，整体结构没有多余的冗余设计，所有外部棱角都做了R0.5的圆角处理，避免操作过程中划伤操作人员，壳体材质采用防静电ABS工程塑料，能在有静电防护要求的精密零部件检测场景下使用，不会对电子类零部件造成静电损伤。
