齿形锁紧式管道连接紧固套结构

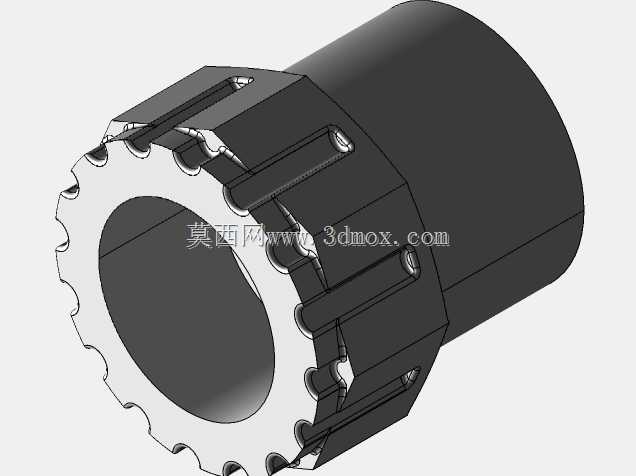

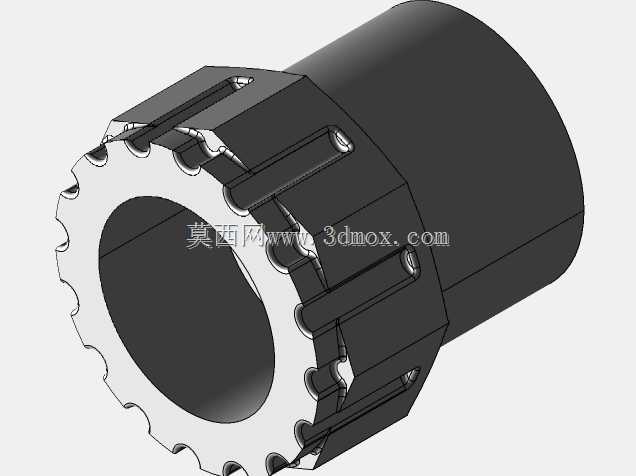

　　这类带端面齿形的锁紧连接套，在流体输送管路、化工配管以及小型设备的管线装配场景里使用频率很高，核心作用是把两段PVC或同规格硬质管路做轴向锁紧与周向防松，替代传统胶粘或者热熔连接里需要额外加装的止退卡箍。从现场装配的实际需求出发，结构设计首先要兼顾手动拧紧的施力便利性和锁紧后的防松可靠性：套体外圈做了多道轴向凸起的棱边，不用额外扳手就能徒手施加足够扭矩，棱边的高度和间距按照成年人手指施力的跨度做了匹配，拧动时不会出现打滑脱手的情况；朝向管路对接端的端面加工出连续的波浪形齿牙，齿牙的倾斜方向和拧紧旋向对应，当对接的配套法兰或者管端压合到位后，齿牙会嵌入对接件的接触面，在管路受内压产生轴向反冲、或者设备运行带来小幅振动时，齿面的咬合阻力会阻止连接套反向回转松脱，不用额外加装止动垫圈或者打防松胶。

　　建模时首先要锁定的是内孔的通径边界，内孔全程做等径光面处理，和管路外壁的配合间隙控制在过渡配合区间，既保证套装时能顺畅推到对接位置，又不会因为间隙过大出现管路偏心、密封面错位的问题。套体后半段是光滑圆柱段，这段的长度要覆盖管路插入后的承插深度，保证管路插入后端部不会在套内出现悬臂晃动，圆柱段的外径和前端带棱的锁紧段做了阶梯过渡，过渡位置留了足够的壁厚，避免拧紧时棱边根部出现应力集中开裂。前端齿形的齿高没有做过高设计，齿顶做了小圆弧钝化，一方面是避免装配时齿边刮伤操作人员或者对接密封件，另一方面是保证咬合时齿面是均匀压入接触面，不会因为齿尖应力过大把塑料对接件压裂。

　　在管线排布的安装边界上，这类连接套的径向占用尺寸要比普通六角锁紧螺母更紧凑，外圈的棱边虽然突出圆柱本体，但棱边之间是内凹的圆弧面，在多根管路并排排布的狭小机柜或者设备内部管线仓里，相邻套体之间不会出现棱角互相干涉的情况，预留的扳手空间也比标准六角件更小，适合密集布管的场景。轴向尺寸上，套体总长度把承插段、锁紧啮合段的长度做了合理分配，承插段占总长的六成左右，保证管路插入后有足够的支撑长度，锁紧段占剩下的四成，齿牙的啮合宽度刚好覆盖对接防松需要的接触面积，不会做多余的轴向长度浪费安装空间。

　　结构细节上，套内的台阶面是对接管路的轴向定位面，台阶处做了微小的卸荷槽，管路端部顶紧的时候不会因为应力集中把套体撑裂；外圈的每道轴向棱边都和前端的齿槽位置对齐，拧动时施加的扭矩可以直接传递到齿形咬合面，力流路径没有转折，长期受振动载荷时也不会出现棱边和本体连接位置断裂的问题。针对PVC管路的材质特性，整个套体的壁厚都做了等强度设计，光滑圆柱段的壁厚满足管路承压时的径向膨胀约束，锁紧段因为有外圈棱边加强，壁厚可以适当减薄，整体重量控制在手动装配可以单人操作的区间，高空布管或者狭小空间作业时不需要额外吊装辅助。
