轻量化环形多耳连接支撑构件

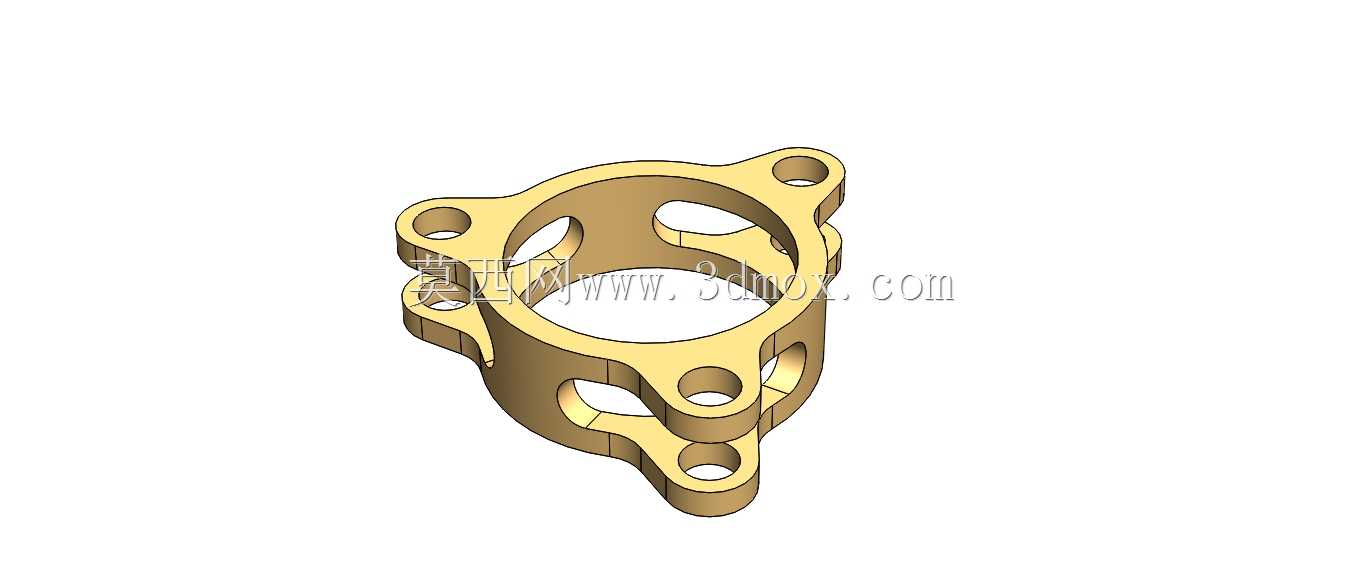

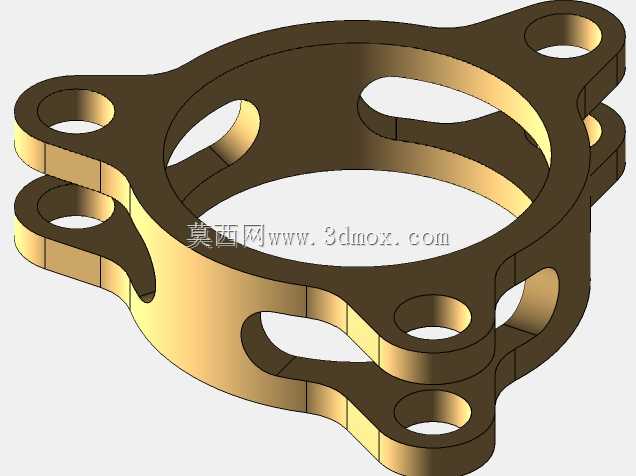

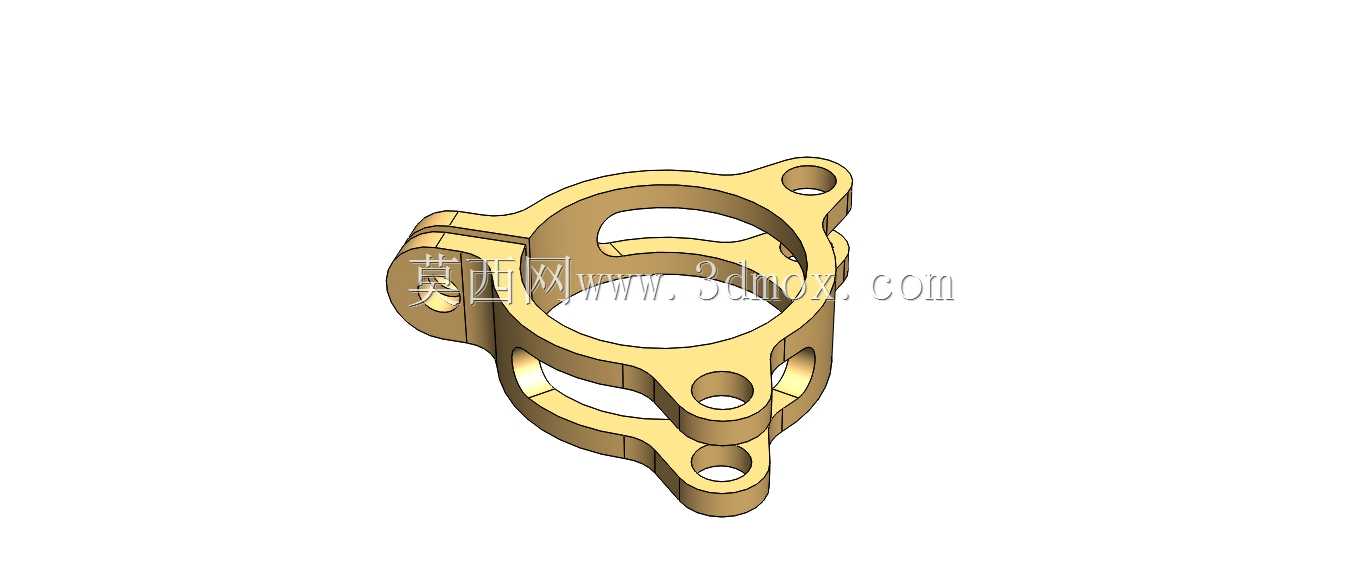

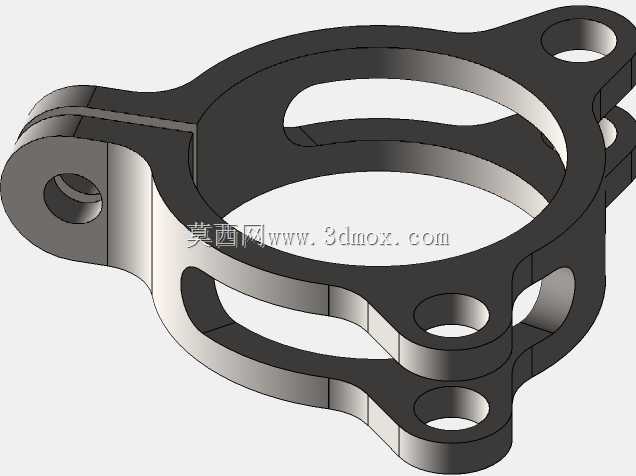

　　在轻量化传动与机载支撑结构的开发场景中，这类环形多耳构件常被用于轴系外围限位、连杆铰接汇聚以及小型执行器的安装转接。构件主体采用闭合环形骨架，中心预留大直径贯通空间，既可以让回转轴、线束或管路直接穿过，也能为相邻部件提供同轴定位基准。环体外侧沿周向布置多个带孔凸耳，凸耳内部预留紧固件穿装通道，使载荷能够从多个方向分散传入主环，避免单点连接带来的应力集中。

　　从实际装配边界看，设计时首先要锁定中心通孔直径，保证被穿过件在全行程内不与内壁发生刮擦；其次要控制各凸耳孔的中心圆直径与周向夹角，孔位偏差会直接改变连杆力臂，进而影响整套机构的运动同步性。凸耳端部做了局部加厚，孔周区域保留足够实体余量，用来承受反复铰接带来的挤压载荷；环体上下两侧则通过镂空肋板削减材料，在不明显降低刚度的前提下控制整体质量。

　　结构受力路径比较清晰：外部连杆或支架传来的载荷先经凸耳孔壁传入加厚凸台，再沿环向肋条扩散到整圈主环，最后由中心配合面或相邻连接点平衡。环身采用变厚度过渡，肋条与主环交接处保留圆角，能够缓解尖角位置的疲劳隐患；凸耳孔轴线与环体端面保持垂直，便于使用标准螺栓或销轴完成装配，也降低了现场配作难度。

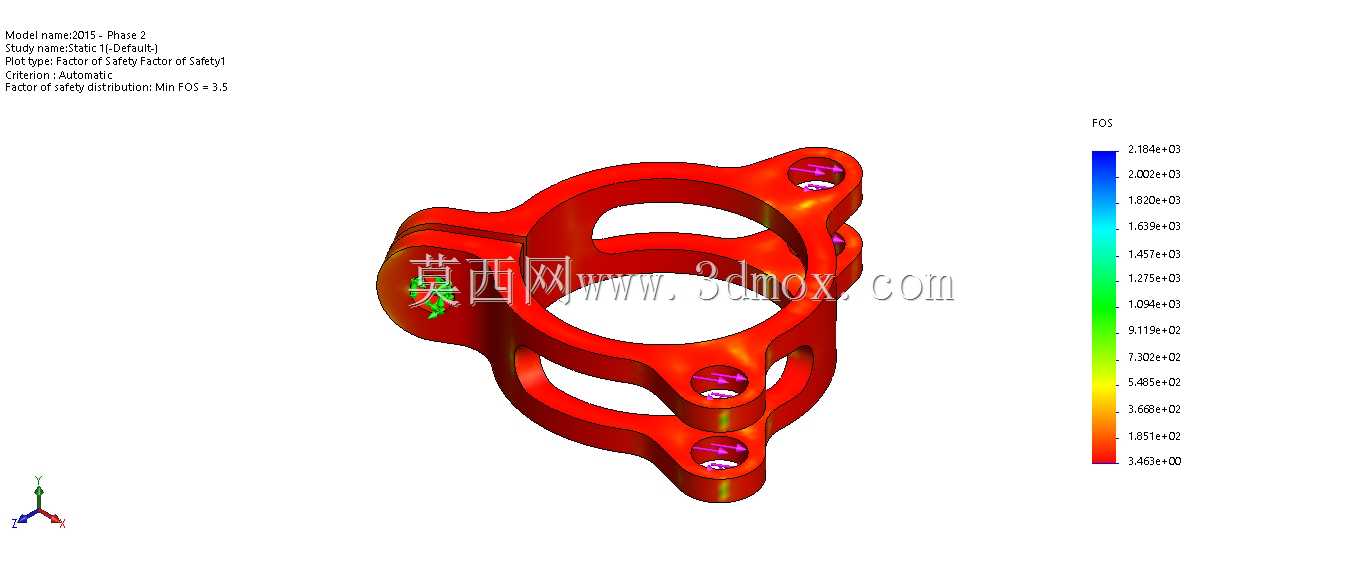

　　建模过程中需要重点处理三类特征：一是中心环的同轴关系，所有回转面应以同一基准轴约束；二是多组凸耳的周向阵列，阵列后要逐一核对孔位与加强筋的对应关系；三是镂空区域的边界过渡，减重槽不能切到主承载截面。仿真校核时可对凸耳孔施加铰接约束，在中心环内壁设置限位条件，观察安全系数分布。低安全系数区域通常出现在凸耳与环体交接的根部，可通过加宽肋根、增大圆角或调整凸耳厚度来改善。

　　这类构件适合空间紧凑、同时需要多点连接的场合，例如轻型机械臂关节外围、检测设备摆动架、无人机载支架以及教学用机构实验台。外形上没有复杂曲面，加工可选用铸造成型后铣孔，也可采用铝合金增材制造后精加工配合面；安装时需保证各紧固件均匀预紧，防止环形骨架受偏载而产生椭圆变形。维护阶段可通过孔壁磨损量和环体圆角处裂纹检查判断寿命，中心贯通区则应保留足够间隙，避免运行中积屑造成卡滞。
