双叉耳承力连接吊耳结构设计

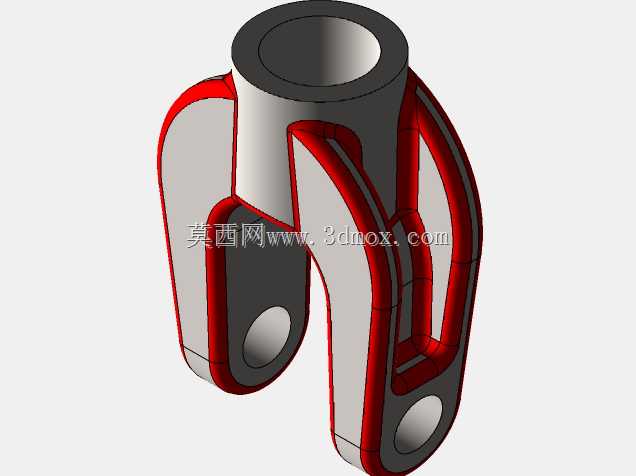

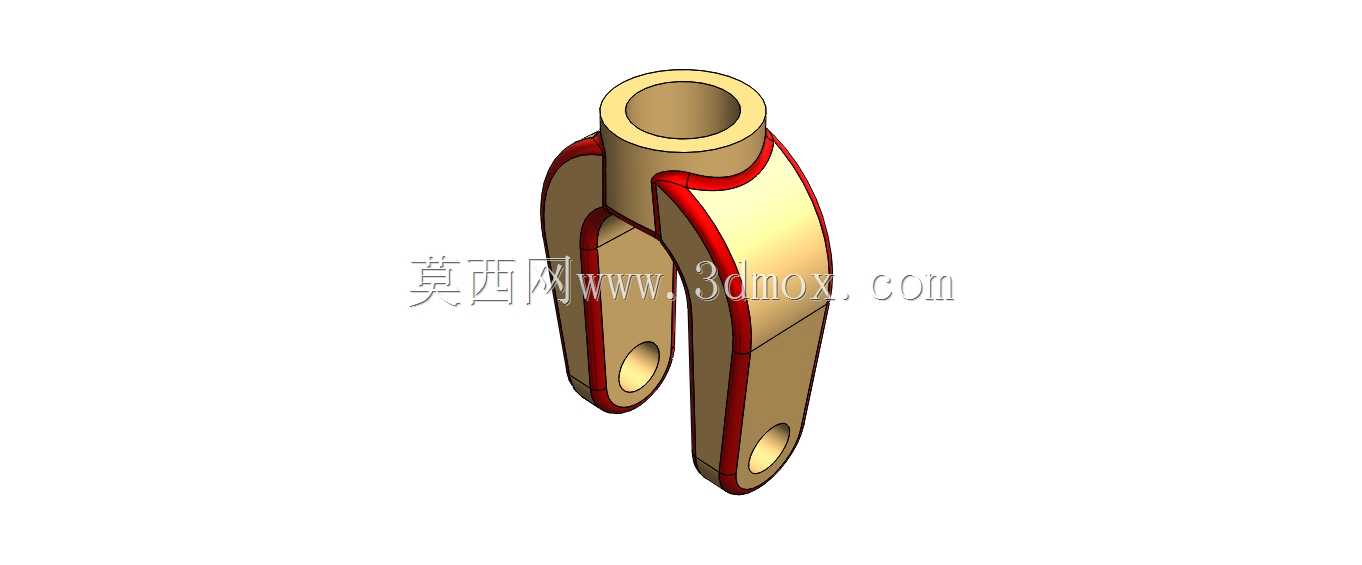

　　该承力连接构件采用上端单套筒、下端双平行叉耳的分叉式构型，整体为一体铸锻成型的受力件，在各类工程机械、物料搬运设备、悬架连接机构以及工装夹具的铰接点位中承担载荷传递与活动铰接功能，替代传统分体焊接吊耳，消除焊缝处应力集中带来的失效隐患。从结构布局来看，构件顶端设置同轴贯通的圆柱套筒，用于穿装主铰接销轴，套筒内壁预留销轴配合公差区间，可适配不同直径的标准销轴，套筒外周做加厚翻边处理，提升销轴接触区域的径向承压能力，避免长期交变载荷下套筒出现椭圆变形。下端两个对称分布的叉耳板沿套筒轴线方向平行延伸，叉耳末端各开设一个同轴安装孔，用于对接下方被连接件的铰接端，双叉耳的夹持间距可容纳对应厚度的连接耳板，安装时销轴依次穿过单侧叉耳孔、

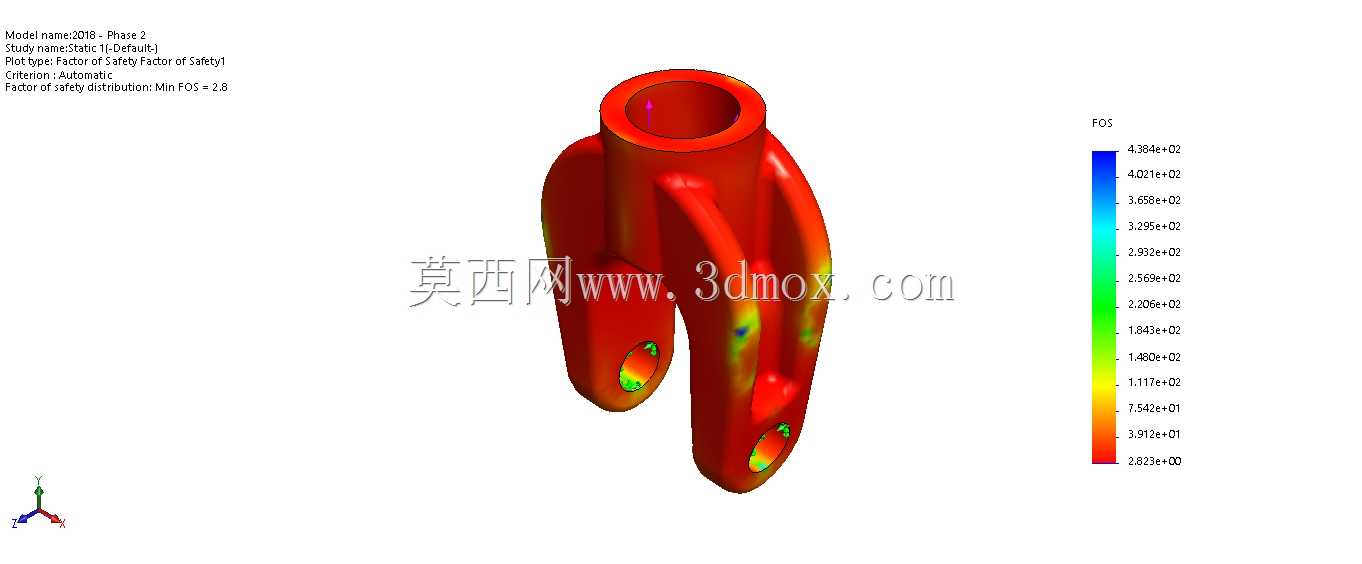

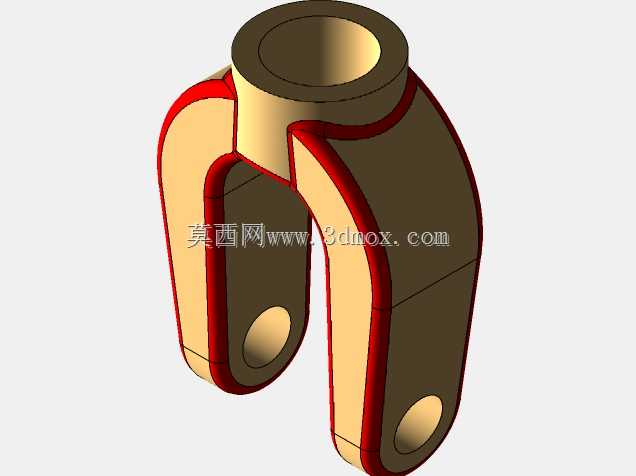

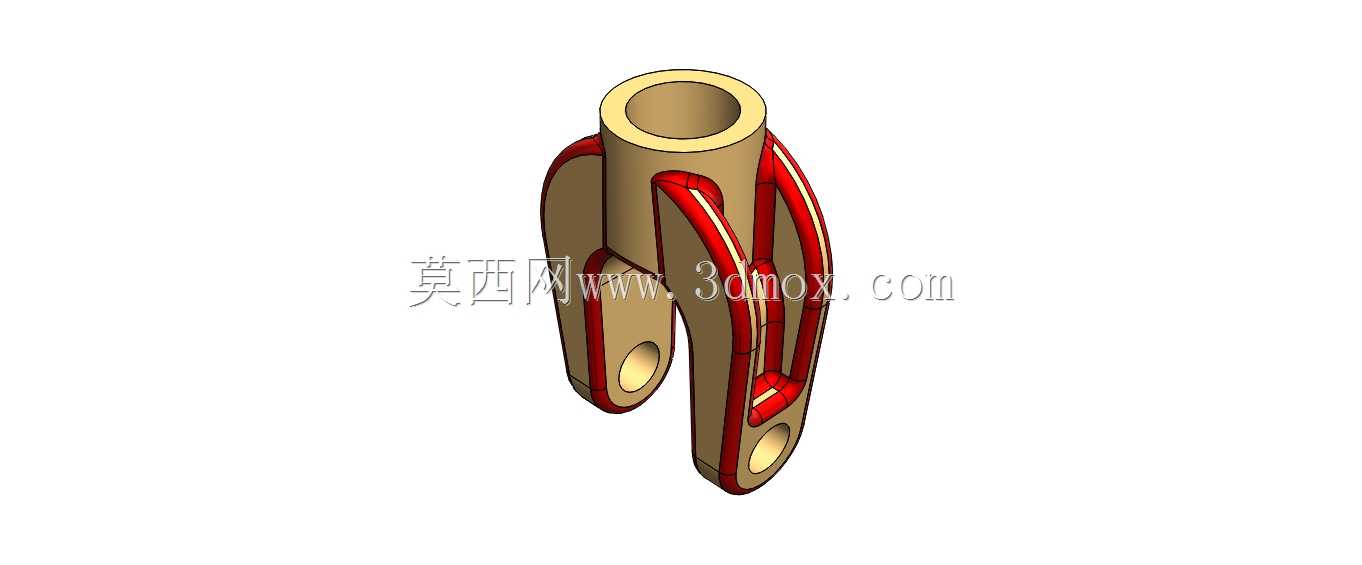

　　中间连接件孔、另一侧叉耳孔，形成三点支撑的铰接结构，相比单耳连接抗侧向倾覆能力提升明显。建模过程中首先完成主体轮廓的草绘，以套筒中心轴线为基准绘制分叉筋板的走向曲线，两条纵向加强筋从套筒外壁顺滑过渡至两侧叉耳外轮廓，筋板厚度根据受力路径逐步变化，在套筒与叉耳的交汇过渡区域做圆角放大处理，避免截面突变引发应力集中。完成实体建模后开展静力学仿真校核，从仿真云图可见，高应力区域集中在叉耳安装孔周边以及套筒和筋板的衔接位置，设计阶段针对这些区域局部增厚，同时将叉耳孔边缘做倒角处理，分散孔边的集中应力，安全系数分布结果显示构件最低安全系数满足常规工程机械重载工况的使用要求。外形尺寸方面，整体高度控制在常规铰接吊耳的适配区间，套筒外径、

　　叉耳开档间距、安装孔中心距均参照通用铰接件安装边界设定，安装时上端套筒可对接机架侧的铰接座，下端叉耳跨接执行构件的连接端，周边预留足够的销轴装拆空间与铰接摆动间隙，构件工作时可绕销轴在设定角度范围内自由摆动，补偿设备运行过程中产生的装配误差与位移偏差，广泛应用在挖掘机斗杆连接、起重机吊点铰接、车辆悬架拉杆连接等场景，结构紧凑无多余冗余体积，在保证承力强度的前提下控制整体自重，拆装维护时仅需抽出两根销轴即可完成构件更换，无需额外焊接或二次加工。
