双腔中空吹塑成型模具结构

　　这套结构面向中空制品吹塑工序，核心是一副并列布置的双腔成型模。两块主模板对合后形成制品外形，型坯在合模状态下经吹气膨胀贴壁，冷却定型后开模取件。双腔布局的价值在于单次开合模周期内可同时成型两件制品，在瓶体、小型容器、异形中空件等批量生产场景中，能明显分摊合模、吹气和冷却时间，提高设备节拍利用率。

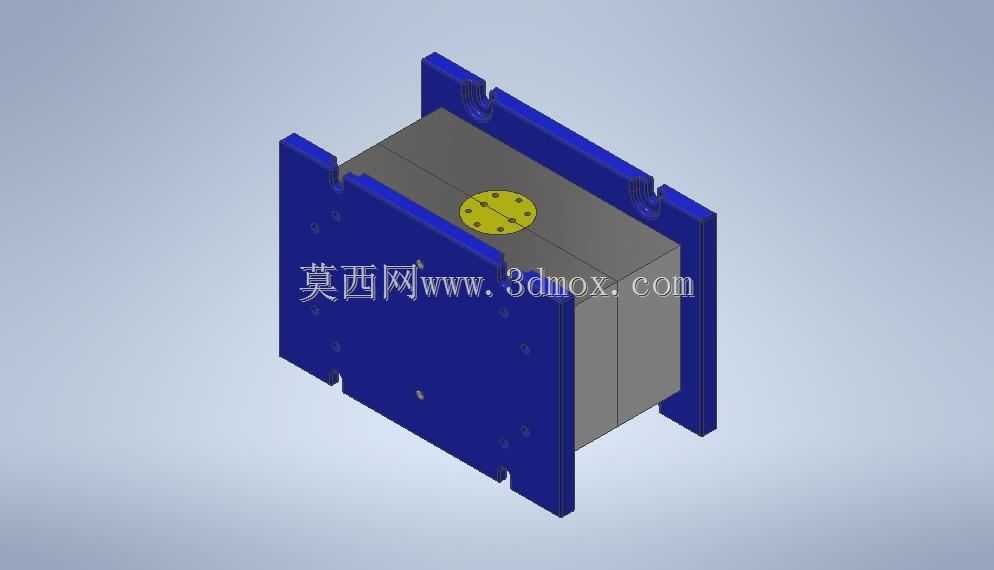

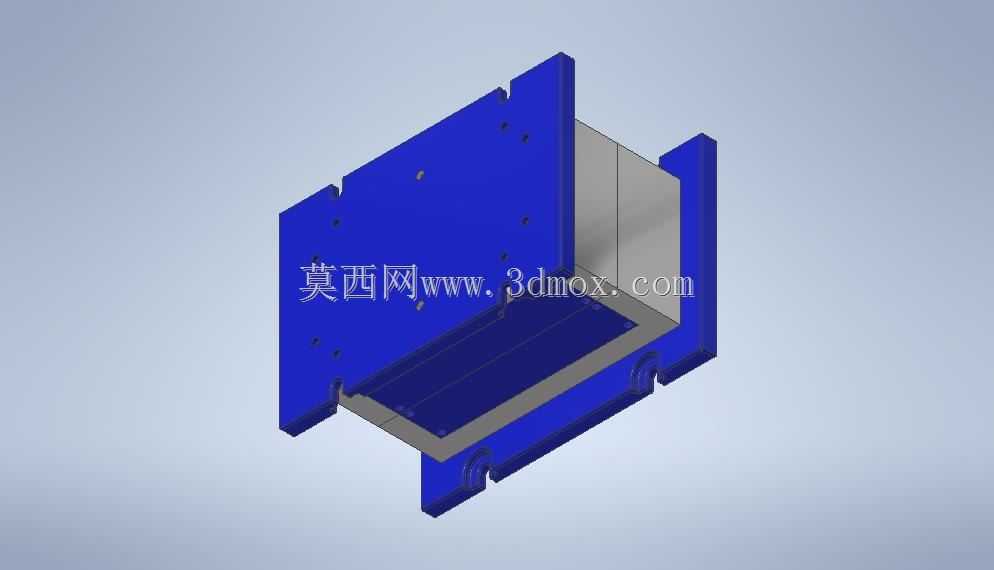

　　从结构组成看，外侧蓝色件为左右模板及导向安装板，承担型腔承载、合模导向和与吹塑机模板连接的作用；中部灰色块体对应型腔成型区域，直接决定制品外壁形状；顶部黄色圆盘可作为气嘴安装位、定位盖板或冷却与气路接口集中区。模板四周预留了安装孔、导向孔和连接面，便于固定到吹塑机动定模板上，并保证反复合模时的对位精度。

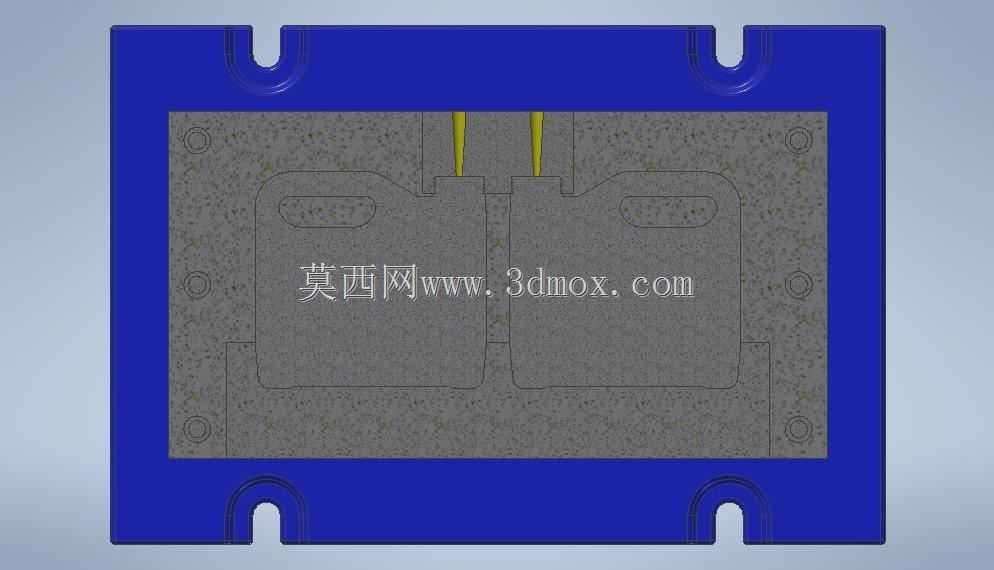

　　设计时需要先围绕制品脱模方向分型。中空吹塑件通常存在侧壁凹槽、把手孔或瓶口特征，分型面若选择不合理，合模线会落在外观面或影响密封，开模时也容易拉伤制品。因此型腔分块、镶件布置和导向边界都要服从脱模方向。双腔并列时，两腔中心距要兼顾模板刚度、冷却管路布置和机台容模量；腔距过小会削弱中间区域强度，冷却不均；腔距过大则增加模板外形尺寸，造成开合模行程和材料浪费。

　　冷却系统在吹塑模中直接影响成型周期和制品收缩。模型中模板与型腔块的实体区域为水路、气路和紧固件预留了布置空间，工程细化时通常会在型腔附近布置随形冷却通道，使瓶身或容器侧壁均匀散热；瓶口、底部转角等厚壁部位需要加强冷却，避免脱模后变形。气路则要保证吹气通道短、密封可靠，气嘴与型坯入口对中，防止吹胀时漏气或局部成型不足。

　　安装边界方面，外形需匹配吹塑机模板尺寸、拉杆间距和最小模厚。外侧立板承担机台连接，螺栓孔位置要与设备安装孔系对应；合模行程要保证开模后制品能顺利取出，尤其是带法兰或瓶口特征的工件，顶部和侧向都要留出取件空间。导向件需承受高速频繁开合的侧向载荷，导柱导套或定位斜面应布置在模板受力对称位置，减少错模。

　　建模过程中，型腔曲面、分型面、密封面和安装基准应保持清晰的特征层级。型腔部分可由制品外形偏置得到，再结合收缩率修正；模架部分则优先参数化，便于在不同制品规格下调整腔距、板厚和孔位。对结构工程师而言，这类模型不仅要表达外观，更要把合模受力、冷却路径、气嘴安装、导向定位和取件空间统一考虑，才能从方案阶段减少试模返工。
