多通异形承压管路接头结构设计

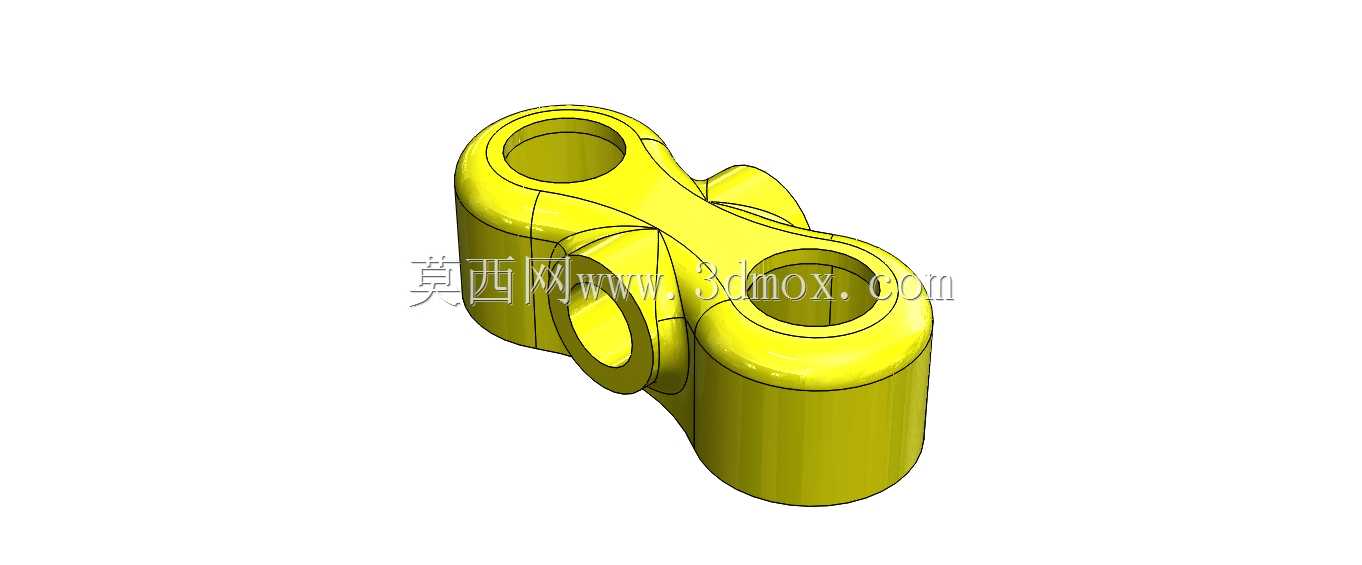

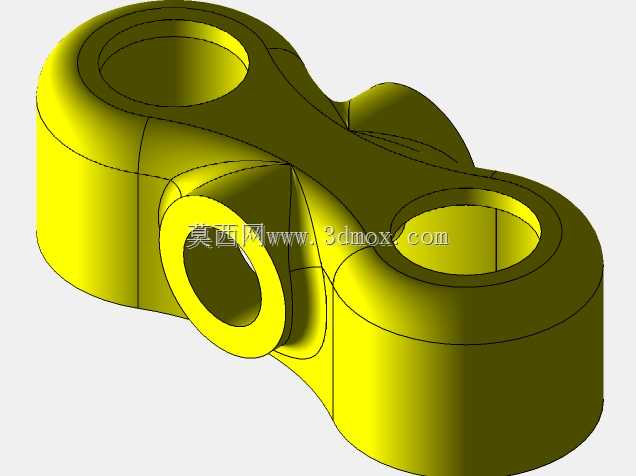

　　这类多通异形承压管路接头，多用于流体输送系统中需要分流、汇流且安装空间受限的工况场景，常见于液压动力单元、工艺流体管路、小型换热回路的管路衔接环节，替代传统直角弯头+多通接头的拼接方案，减少管路连接点的泄漏风险。从结构设计逻辑来看，整个壳体采用一体化铸造成型后做精加工处理，三个接口的端面均预留了密封件安装槽位，可适配O型圈或者平垫密封形式，接口的同轴度公差控制在0.05mm以内，保证与外接管路对接时不会出现偏载导致的密封失效。流道部分做了圆弧过渡处理，没有传统拼接管路的直角折角，能大幅降低流体在转向、分流过程中的局部阻力损失，减少紊流产生的振动与噪声，对于输送带有微小固体颗粒的介质时，也能避免颗粒在折角处堆积造成的流道堵塞。

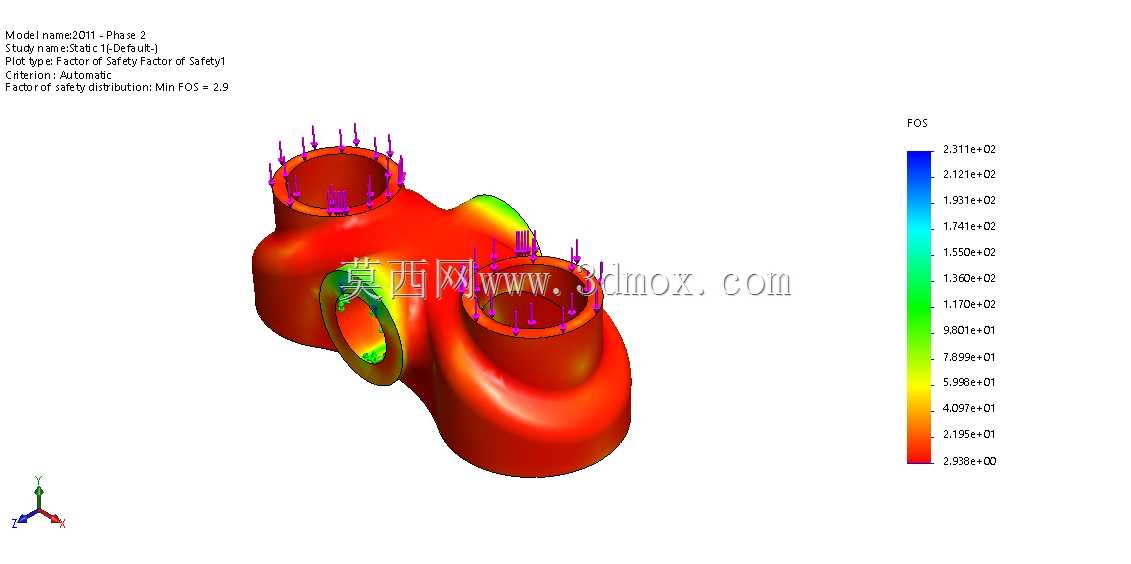

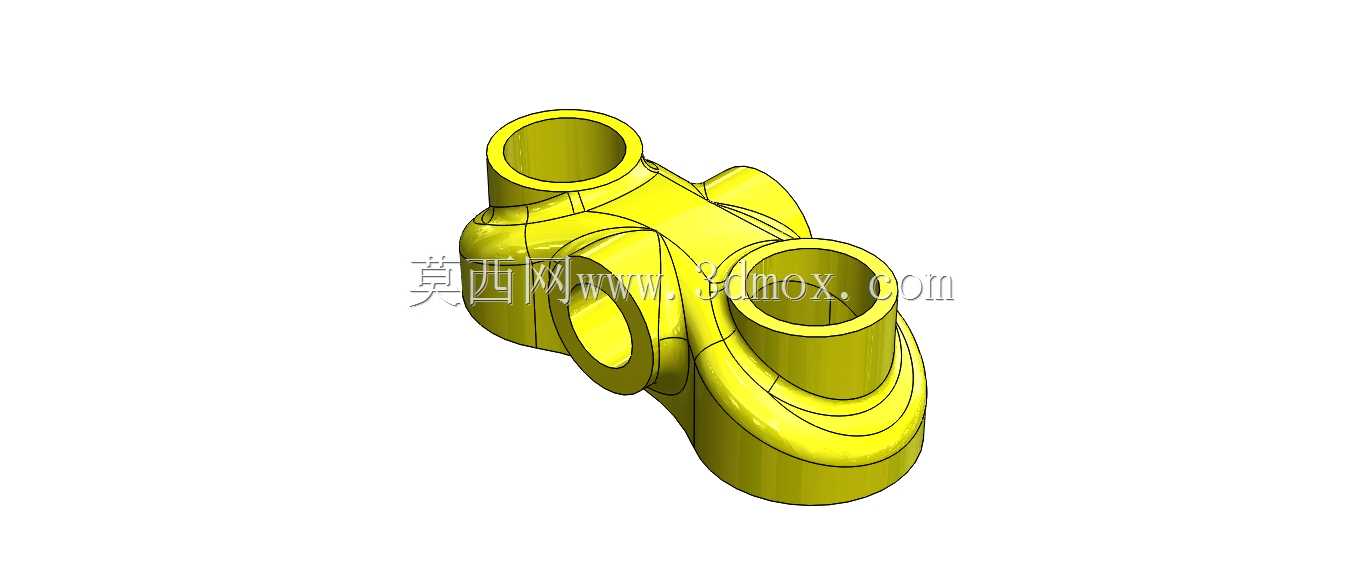

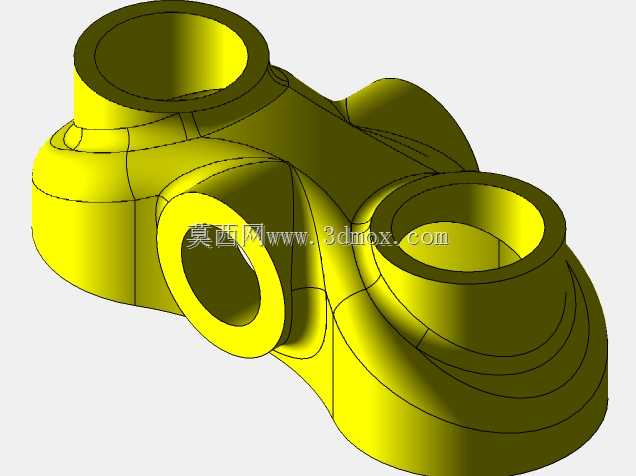

　　从有限元分析的应力云图可以看到，设计阶段针对壳体的壁厚做了梯度优化，在接口与主体衔接的应力集中区域，壁厚比主体区域厚2mm，同时在外壁做了平滑的圆弧过渡，避免应力突变，在额定工作压力下，最小安全系数保持在2.5以上，满足承压件的强度设计规范。安装边界上，三个接口的中心距根据常规管路布局的最小操作空间做了适配，相邻接口的预留扳手空间足够满足标准紧固件的拧紧操作，不需要额外定制特殊安装工具，整体外形没有突出的尖锐棱角，在紧凑的设备舱内布置时不会与周边线缆、其他管路发生干涉。设计过程中还考虑了不同介质的兼容性，壳体的内壁粗糙度控制在Ra3.2以下，减少介质残留，适配液压油、冷却水、低压气体等多种常见工业流体的输送需求，接口的尺寸规格可根据实际管路通径做参数化调整，不需要重新做整体结构的拓扑优化，能快速适配不同通径的管路系统改造需求。
