三通孔道类异形承载结构件设计

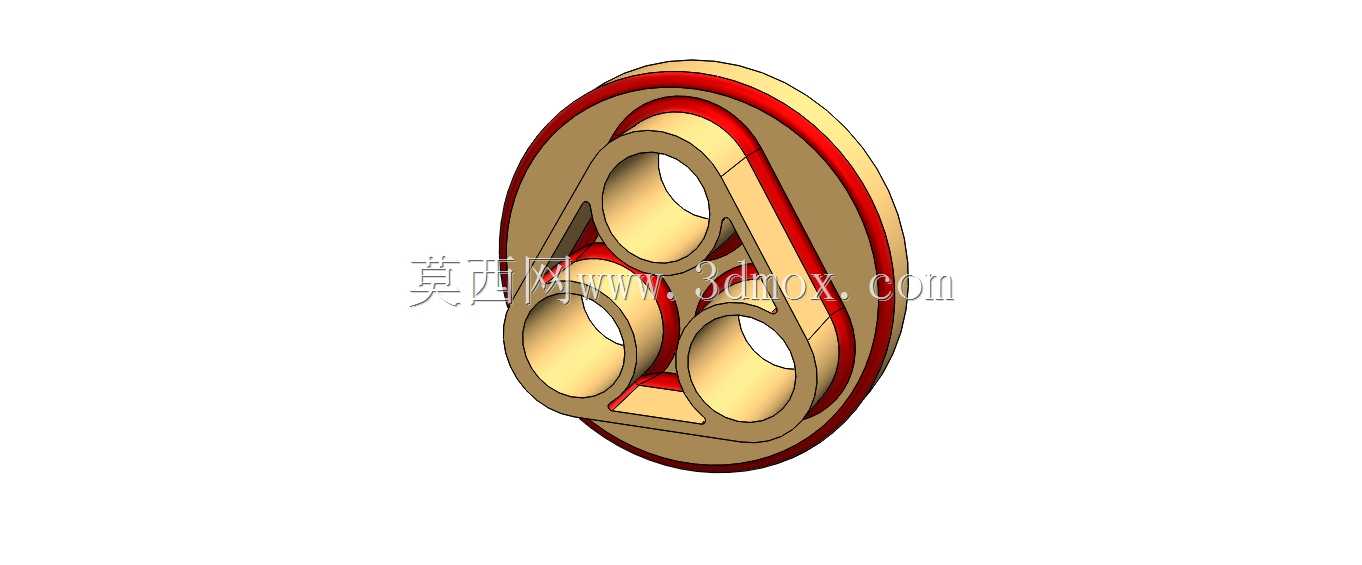

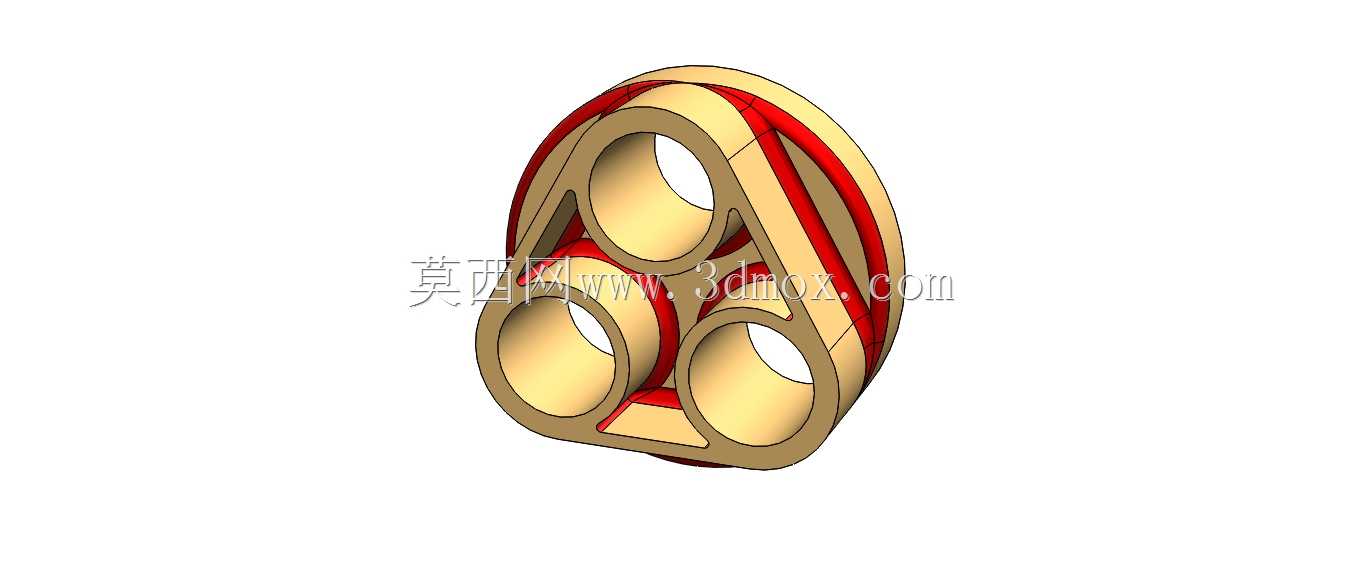

　　该结构件属于多通路流体或介质传输配套的异形承载构件，最初的设计需求来自小型集成式流体换向单元的安装空间限制，常规三通铸件在边角位置存在应力集中问题，且整体重量超出配套设备的载荷上限，因此在设计阶段就引入了拓扑优化思路，在保证各通路通流面积满足设计流量要求的前提下，对非承载区域的材料做了最大化去除。从实际应用场景来看，这类构件多用于紧凑型液压动力单元、小型实验流体设备的管路集成部位，安装时三个接口分别对接不同方向的管路，外部曲面轮廓可直接适配设备内部的弧形安装腔，不需要额外设计定制安装支架，仅需在三个接口端面预留密封槽安装位，配合O型圈即可完成端面密封，避免了常规螺纹连接带来的额外空间占用。设计过程中首先确定三个通路的中心轴线夹角，

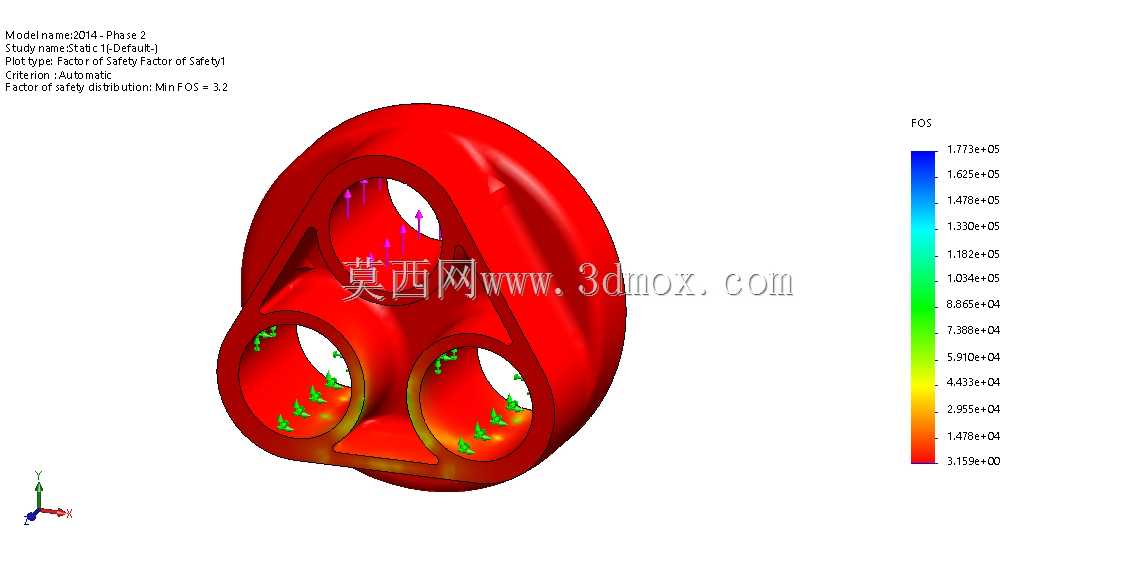

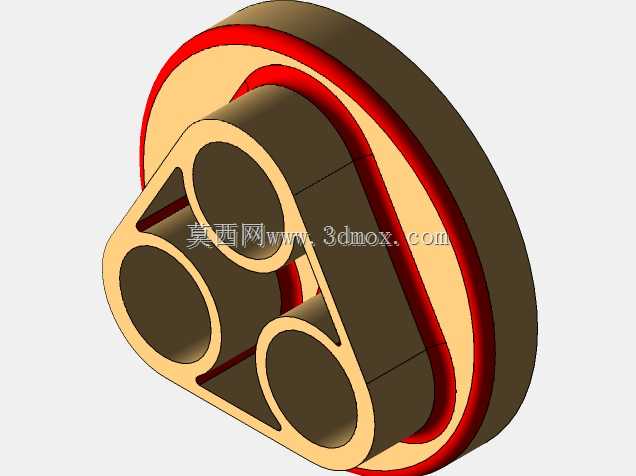

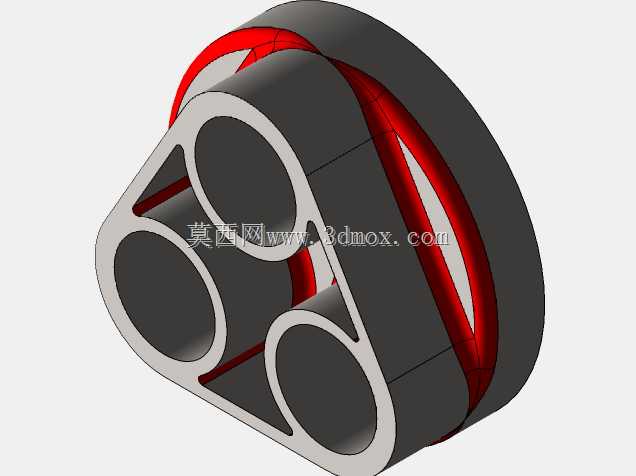

　　结合安装腔的边界尺寸反推外轮廓的最大包络尺寸，确保构件装入安装腔后，外壁与腔体内壁预留2mm的安全间隙，避免装配时出现干涉。初始的实体模型完成后，通过有限元仿真对各工况下的应力分布做了校核，对应力水平远低于材料许用值的区域做了材料去除，最终形成的曲面镂空结构，既保留了三个通路的完整通流结构，也在三个通路的交汇位置做了圆弧过渡强化，避免介质流经时产生紊流，同时降低了交汇位置的应力集中系数。从安装边界来看，三个接口的端面均设计为平面密封结构，端面的平面度公差控制在0.02mm以内，接口的同轴度公差满足管路对接的装配要求，构件整体的重心落在三个接口的中心交汇位置，安装后不会对配套管路产生额外的偏载力矩。这类结构如果采用传统铸造工艺生产，

　　需要定制异形砂芯，后续的机加工量较小，若采用金属3D打印工艺生产，则可以直接成型最终结构，仅需对密封端面做精加工即可投入使用，相比常规等壁厚三通构件，重量可降低40%左右，同时安全系数满足1.5倍额定工作压力的设计要求。在结构细节处理上，所有镂空区域的棱边都做了R2以上的圆角过渡，避免加工过程中出现应力裂纹，同时也减少了表面处理的工作量，构件外壁的曲面为连续顺滑曲面，没有突变的折角，在承受内压载荷时，应力可以沿着曲面均匀传递，不会出现局部应力峰值过高的问题。
