机床用L型带槽定位安装支座结构

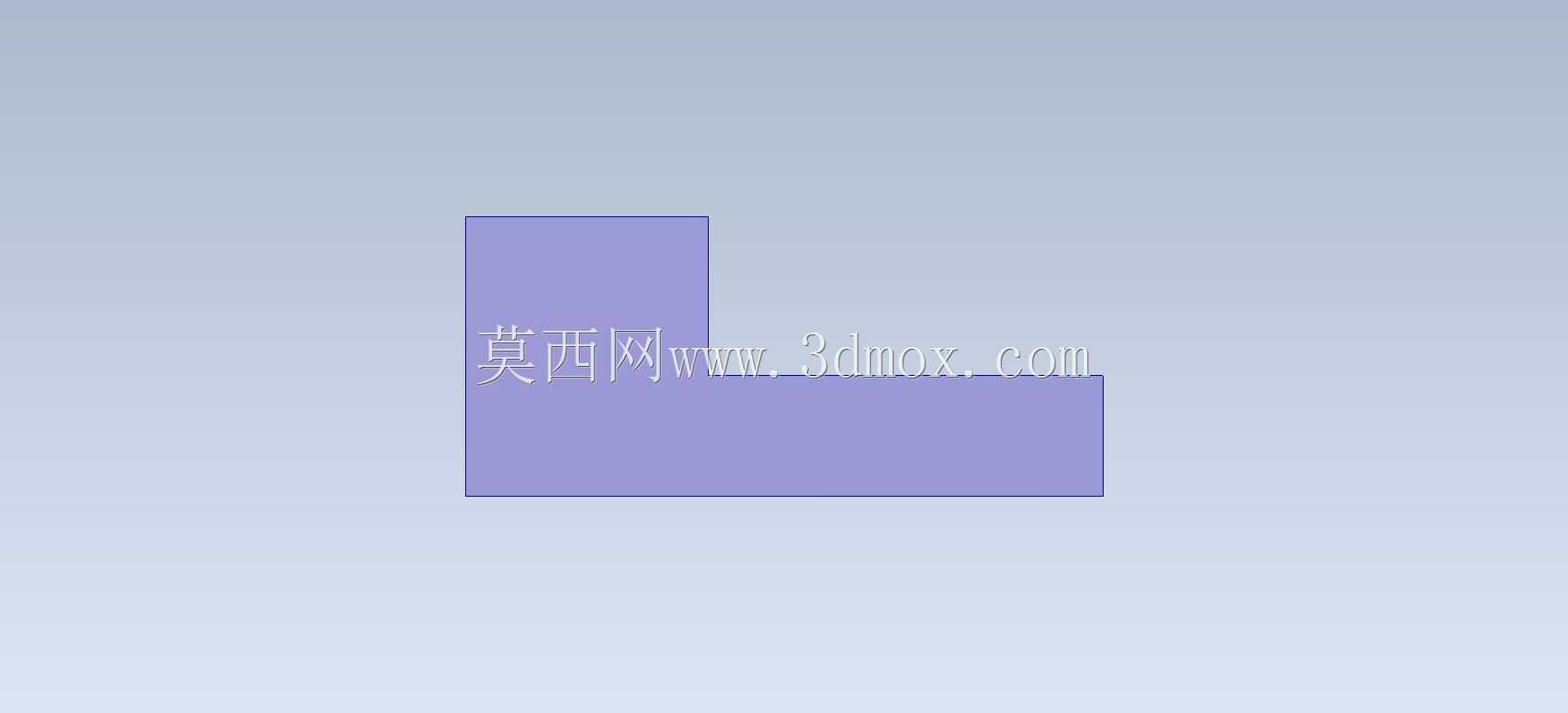

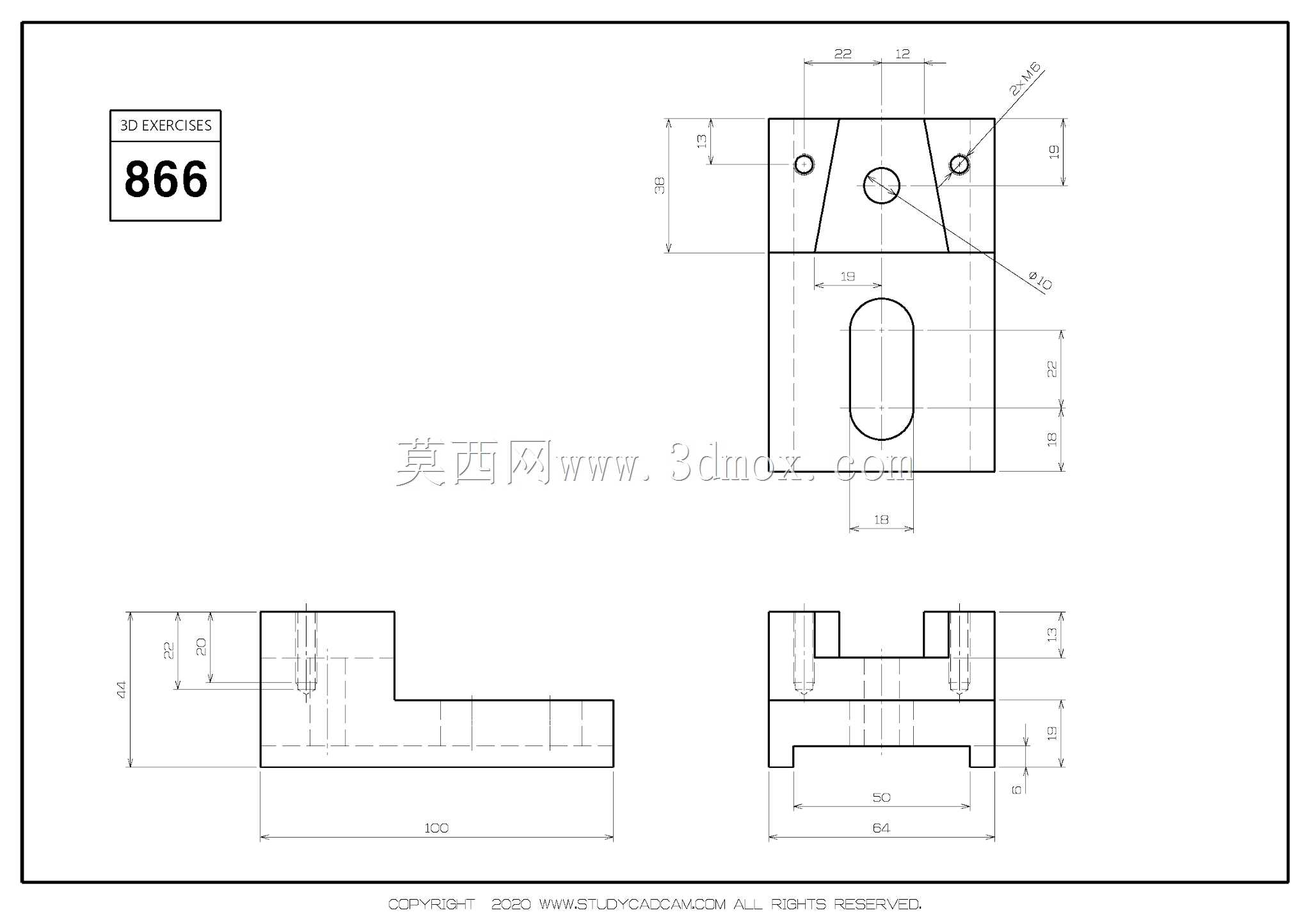

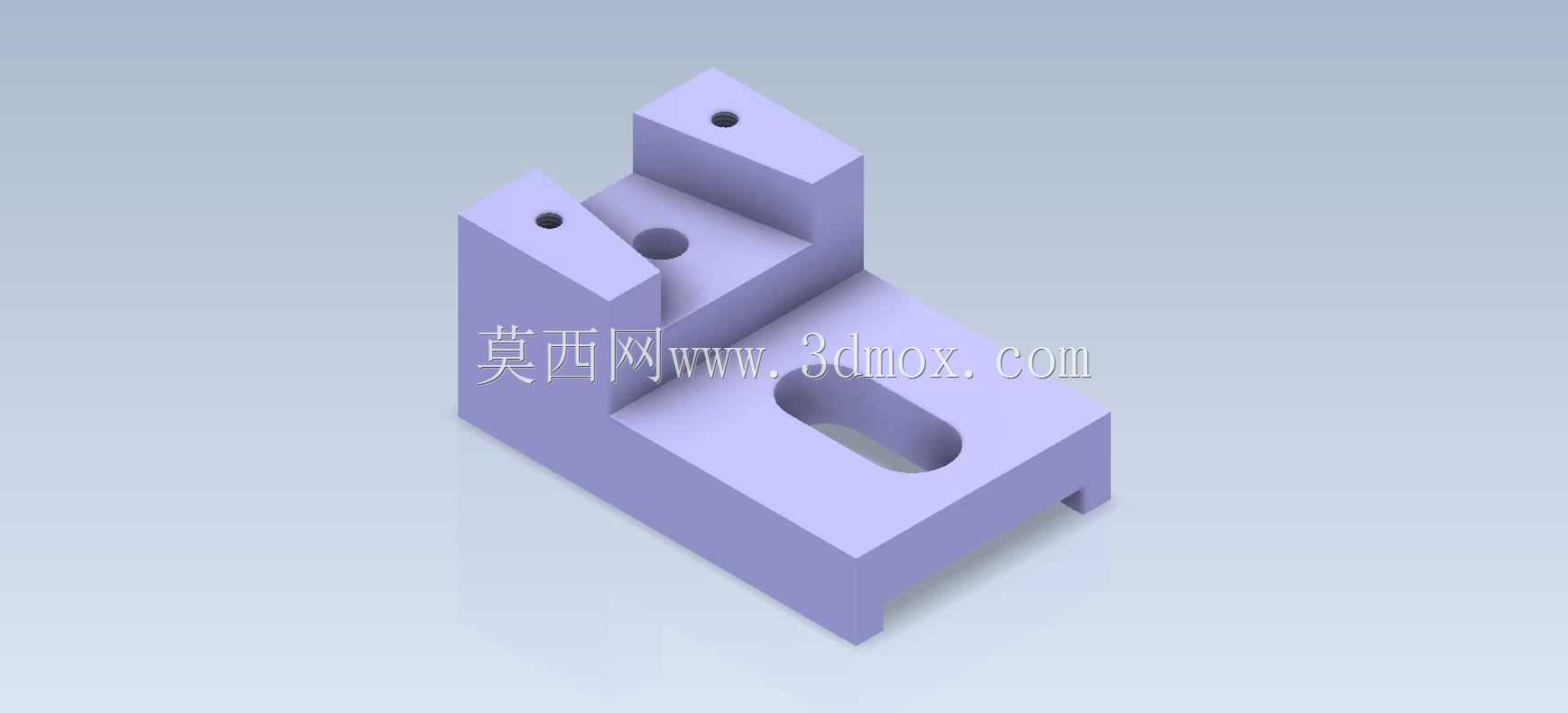

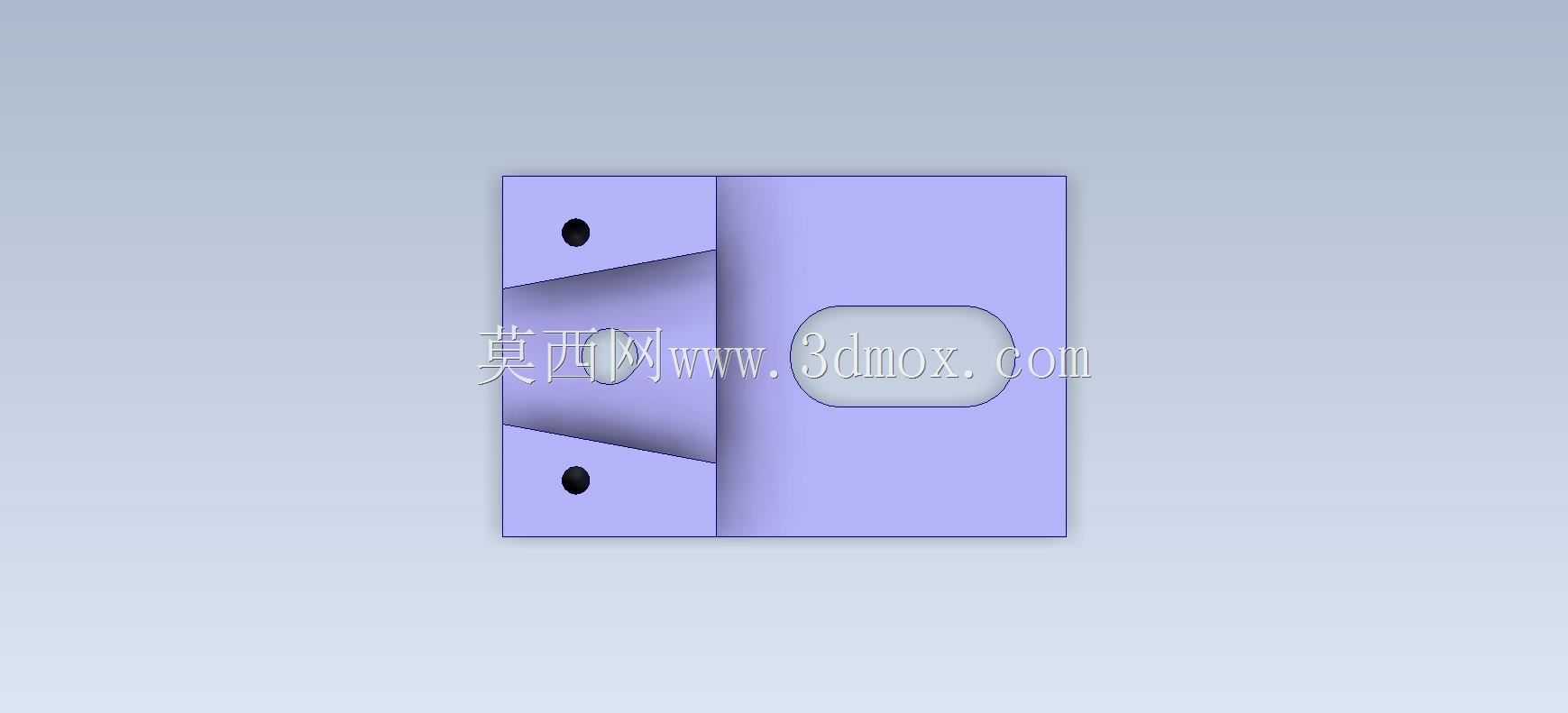

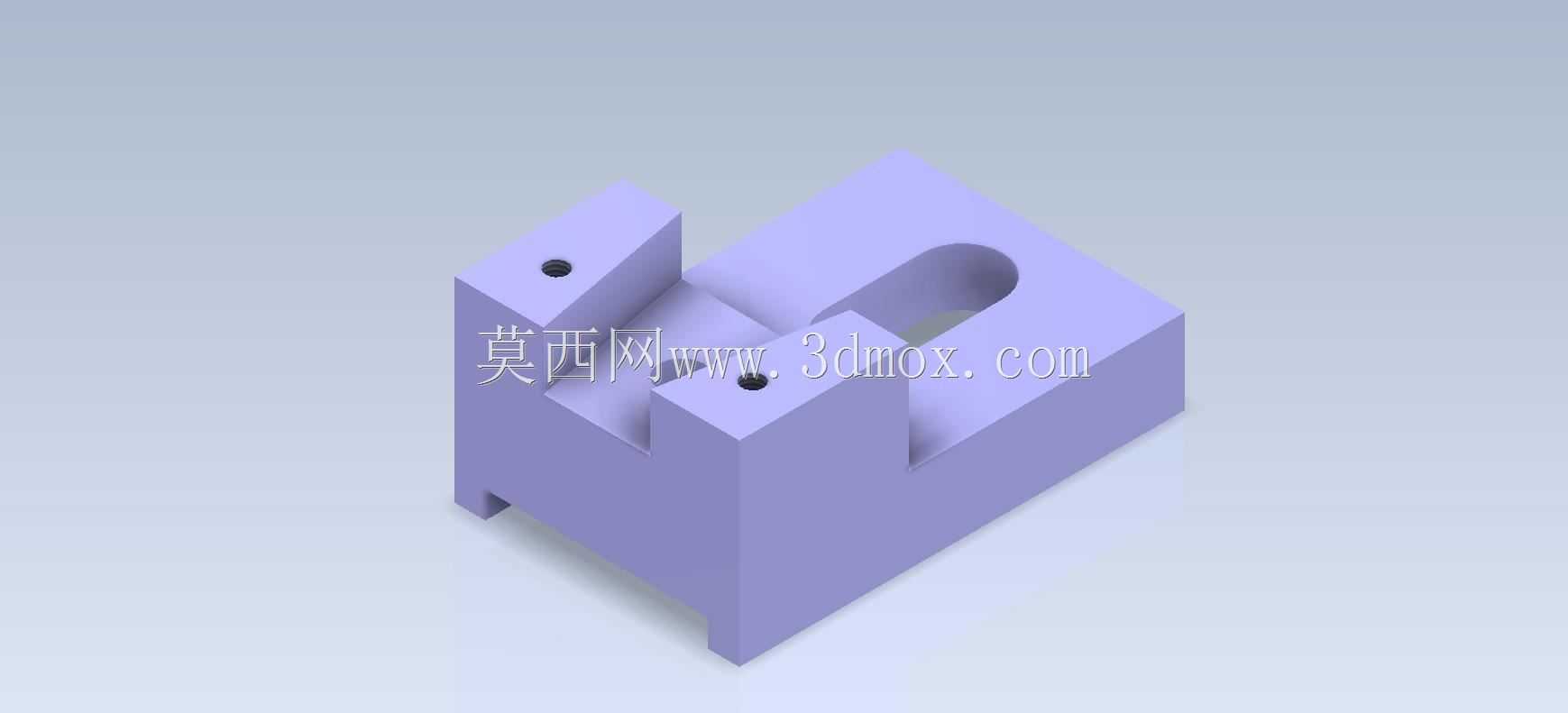

　　该零件属于机床工装夹具体系里的典型定位支撑构件，日常在CA6140系列普通车床的工装改造、小型工位辅具搭建场景中使用频率较高，主要承担小型待加工工件的侧向定位、辅助支撑功能，也可作为非标自动化线体侧边的小型传感器安装基座使用。从结构设计逻辑来看，整体采用L型折弯式的块体构型，底部基座设置长圆形腰型安装孔，这类孔型的设计初衷是抵消安装面的孔位加工误差，允许支座在安装时沿腰孔长度方向做±3mm的位置微调，适配不同安装基面的孔距偏差，降低现场装配的配作难度。上部两个对称设置的立臂上分别加工有同轴的小孔，可穿入M4规格的紧定螺钉或定位销，对放置在支座中间槽位的工件做侧向顶紧定位，立臂中间的通孔可穿入销轴类零件，实现小型摆动压块的铰接安装，

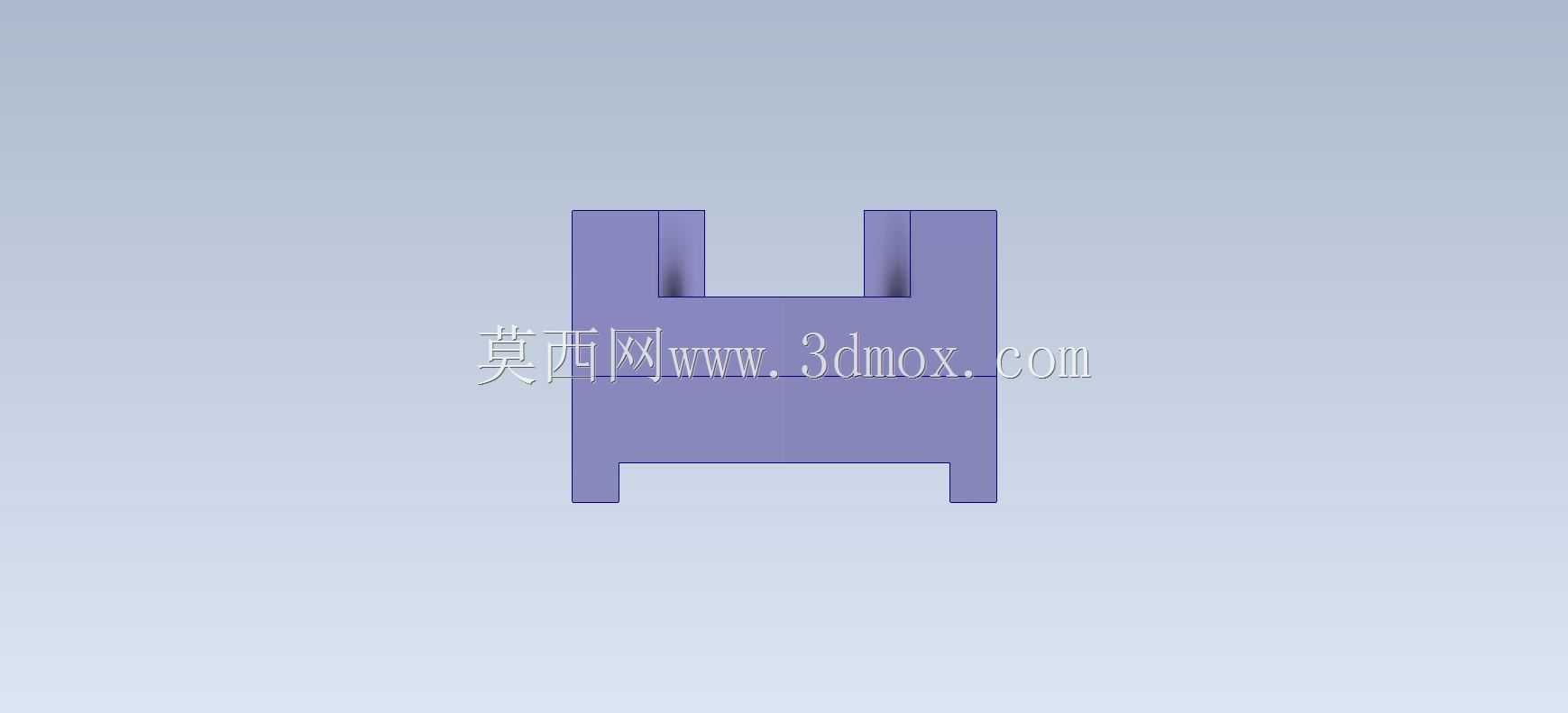

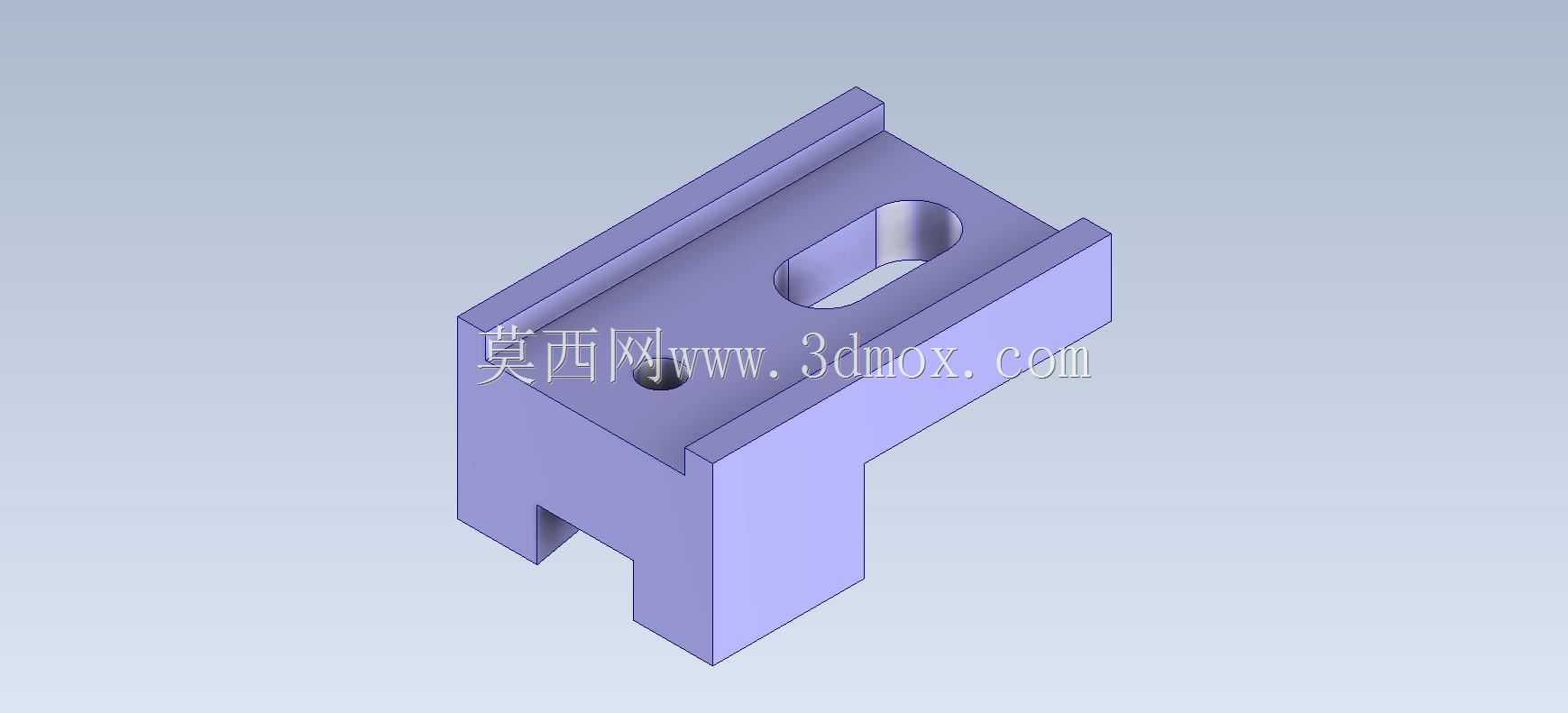

　　拓展夹具的压紧功能。零件底部的两个缺口是安装避让结构，可避开安装基面上的凸起螺钉头、定位销端部，保证支座底面与安装基面完全贴合，避免安装后出现翘曲、定位精度失准的问题。从安装边界来看，该零件整体占用安装空间较小，底面安装时仅需在基面上加工两个对应M5螺栓的过孔即可完成固定，腰型孔的长度覆盖12mm的调节行程，无需在安装时精准控制孔位间距，适配现场修配的加工条件。零件的所有棱边均做了0.5mm的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也能在工件装入定位槽时起到导向作用，减少工件与支座的卡滞概率。立臂与底座的连接位置做了加厚处理，避免长期受顶紧力作用出现根部断裂的问题，整体结构没有冗余的减重设计，

　　保证作为支撑定位件的刚性要求，在承受150N以内的侧向顶紧力时不会出现明显形变，满足普通机加工工位的定位精度需求。这类支座在实际生产中常成组使用，两个配对安装可作为长条形工件的两端支撑定位座，搭配标准压板即可完成轴类、板类小型零件的装夹，相比通用平口钳的装夹方式，占用工作台面积更小，可在工作台面布置更多装夹工位，提升小型零件批量加工的效率。
