蜗壳式流体导流腔体剖视结构

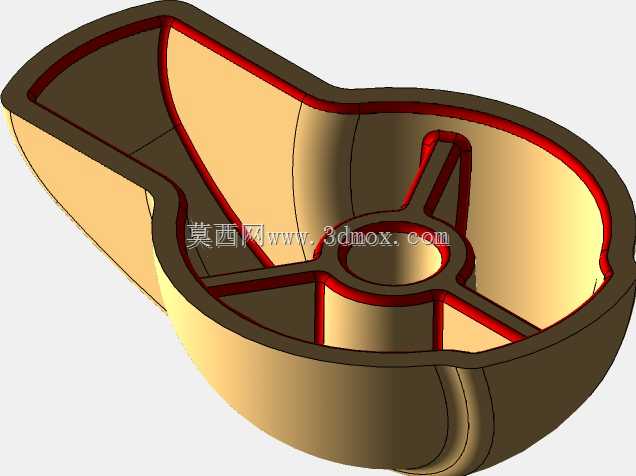

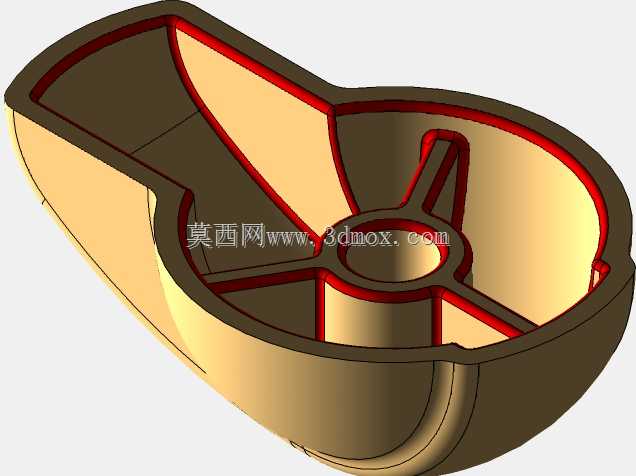

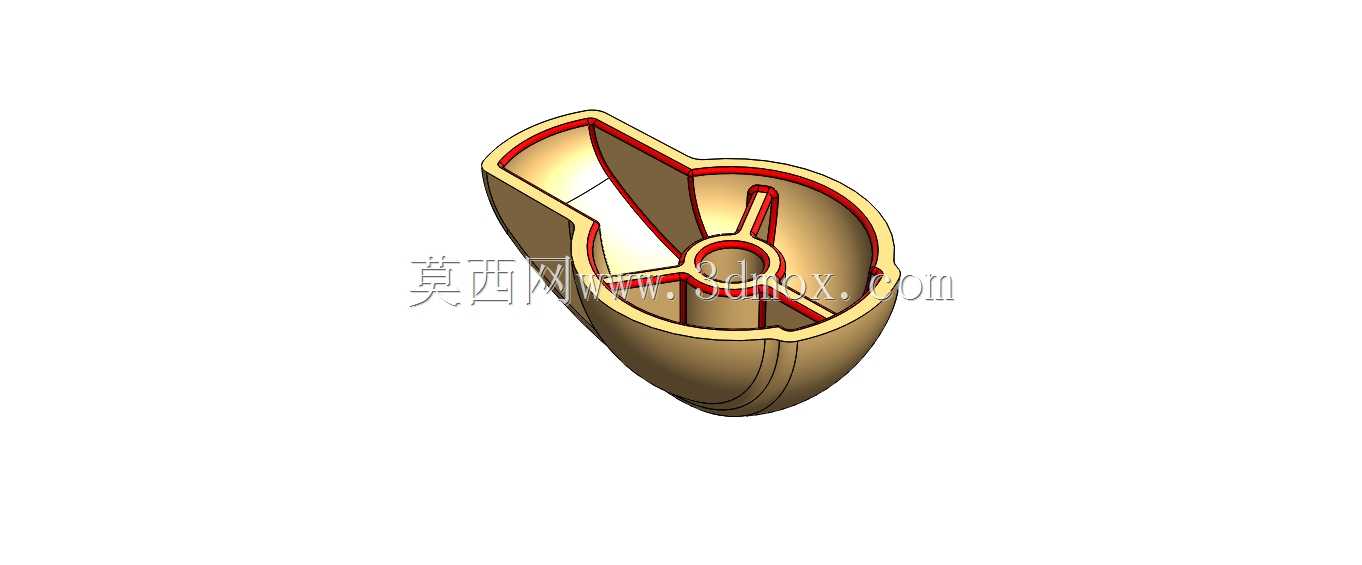

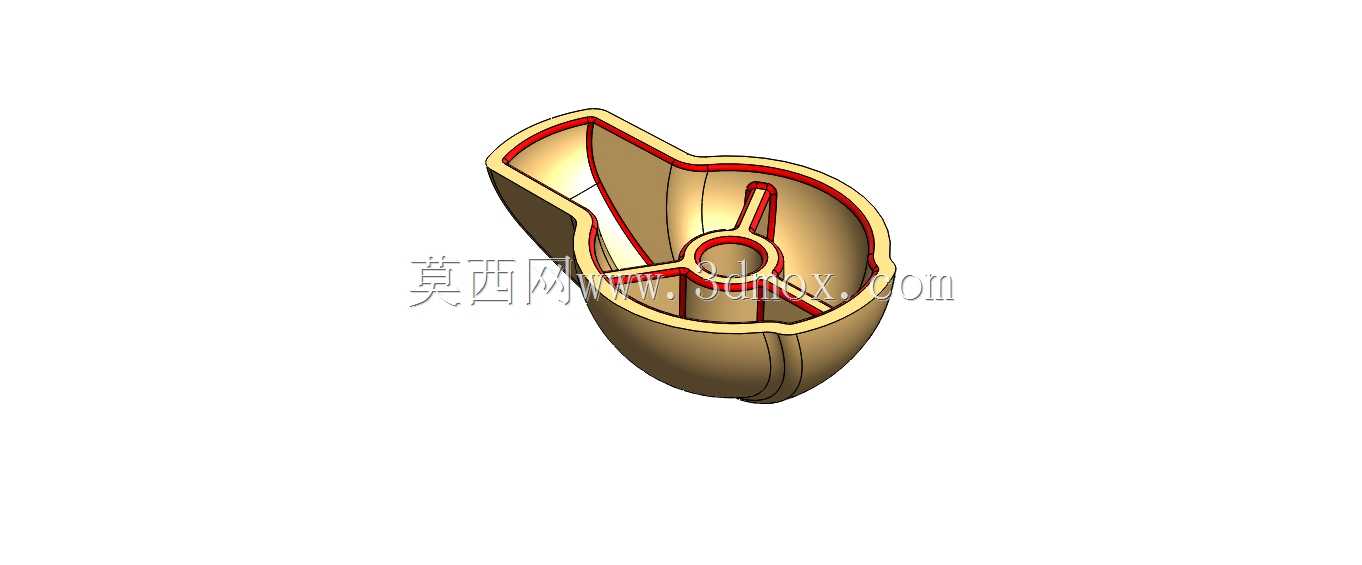

　　该结构为典型蜗壳式流体导流腔体，整体采用半剖视方式呈现，能够同时观察外部包覆轮廓与内部流道走向，适合在离心泵、风机、小型涡轮装置或气力输送部件的方案设计阶段进行空间校核。腔体主体由渐扩的螺旋形通道和中心环形安装区组成，流体从侧向入口进入后，沿蜗室周向逐步汇集，再通过中心孔位与叶轮、轴套或转接法兰配合。外形上，腔体一侧保留较平直的进口边界，另一侧沿圆弧向外扩展，底部呈圆滑收束形态，这种布置能够在有限安装空间内降低流道突变，减少局部涡流和压力损失。

　　从实际设备用途看，这类导流壳体常用于需要把介质动能转化为稳定压力能的场合，也可作为教学和结构验证中的典型蜗壳样件。设计时不能只追求外观流线，而要先确定中心配合孔的直径、入口截面高度、蜗室最大外廓以及底部安装面之间的关系。中心环形区域承担定位与支承作用，周围放射状加强筋将内壁载荷传递到外侧厚壁，既抑制腔体在压差作用下的变形，也避免壁厚整体增加导致重量过大。筋条的位置避开主流动路径，端部做圆滑过渡，可降低应力集中，也便于铸造或数控加工时减少尖角残留。

　　内部流道采用红色边线突出显示，截面从进口到蜗室尾部按螺旋规律变化，侧壁与底板之间保留连续圆角。这样的处理不只是为了造型美观，更重要的是控制介质在转弯处的脱流风险。若流道底面突然抬升或侧壁转折过硬，设备在高转速工况下容易出现噪声增大、效率下降和局部磨损。模型中将开口边缘、中心孔边界和筋板交接处均做成圆弧，有利于后续生成模具分型面，也适合砂型铸造、熔模铸造或五轴铣削验证。

　　安装边界方面，中心圆孔是主要装配基准，外部蜗壳轮廓决定了与机架、护罩或管路的最小间隙。侧向进口需要与对接管道保持同轴或按设计角度衔接，因此在三维建模时应把进口端面、中心孔轴线和底部支撑轮廓建立为明确基准，而不是依赖自由曲面拼接。壳体外侧厚壁承担承压和防护功能，内壁则负责导流，两个区域通过渐变壁厚连接；在靠近中心孔的位置适当增加材料，在蜗室尾部可按受力情况减小壁厚，从而兼顾刚度与轻量化。

　　建模思路上，可先绘制蜗壳基圆和螺旋展开轨迹，再以不同截面轮廓沿路径放样形成内腔；外部包覆面按均匀壁厚偏置，并在进口段补充直边法兰-like边界。中心环形座、放射筋和底部圆弧收束部分宜单独建立实体特征，便于后期修改筋厚、孔径或安装高度。剖视显示后，设计人员能够直接检查流道与加强筋是否干涉、内腔是否存在无法加工的深窄槽、外廓是否会与相邻部件碰撞。

　　在设备维护和装配场景中，该类腔体通常需要围绕中心轴系拆装，因此外廓最大半径、进口方向和底部曲面高度都应纳入整机布局。若用于泵送设备，壳体入口需预留密封和管路连接空间；若用于风机或涡轮，则要关注蜗舌区域与叶轮外缘的径向间隙。间隙过小会带来摩擦和装配公差风险，过大则可能造成回流损失。通过该三维结构，可以在投图前完成流道连续性、壁厚均匀性、筋板承载路径和安装包络的综合判断，为后续工程图、模具成型或样机加工提供清晰的结构依据。
