二十四头回转式液体灌装生产线

　　这套回转式多工位液体灌装装备主要面向不含气液体的连续定量灌装场景，常见于玻璃瓶葡萄酒、果酒、饮料、食用香料、药用液体制剂等产品的瓶装生产环节。设备采用转盘式工位布局，瓶体经入口输送线进入星轮分瓶机构后，被逐一分流到旋转工作台上的夹持定位位置，随主转盘完成进瓶、检测、定量灌装、出瓶等连续动作，能够在较小占地范围内实现较高节拍的稳定生产。单阀生产能力按瓶型、灌装量和物料黏度不同可覆盖每小时数百瓶区间，整机多阀协同运行时可形成5000至8000瓶每小时的高速灌装能力，适合中大型包装车间与连续化产线配套。

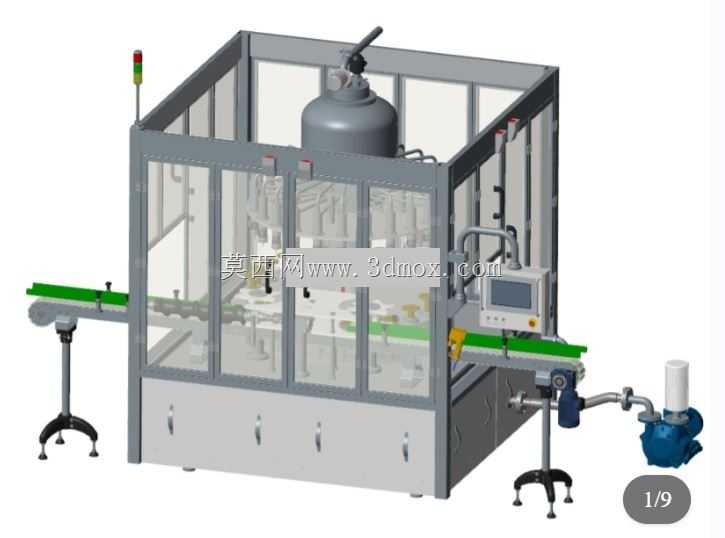

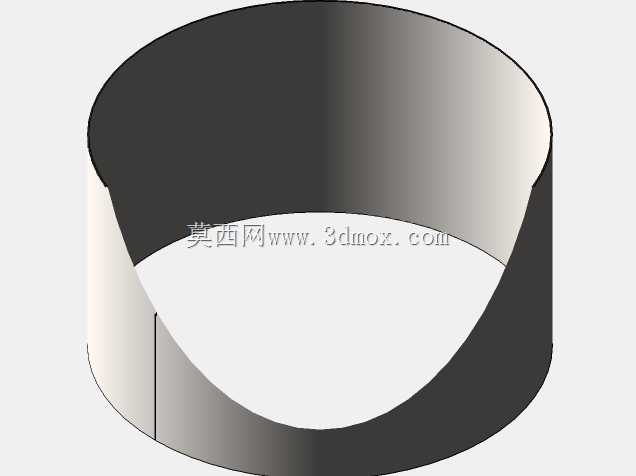

　　从结构布置看，设备主体由安全防护框架、回转灌装主机、储液及供液系统、进出瓶输送线、人机操作面板、气动与检测元件、底部承托机架等部分组成。外围采用铝型材或钢制框架配合透明防护门，既能够将高速旋转部件、灌装阀组和管路系统封闭在安全区域内，又便于操作人员观察瓶体输送、阀头动作和液位状态。防护门上设置检修开启位置，顶部布置储液罐、进料管路和相关阀件，侧面预留操作屏与急停、警示灯位置，使日常调试、换型和清洁维护都有明确的操作边界。

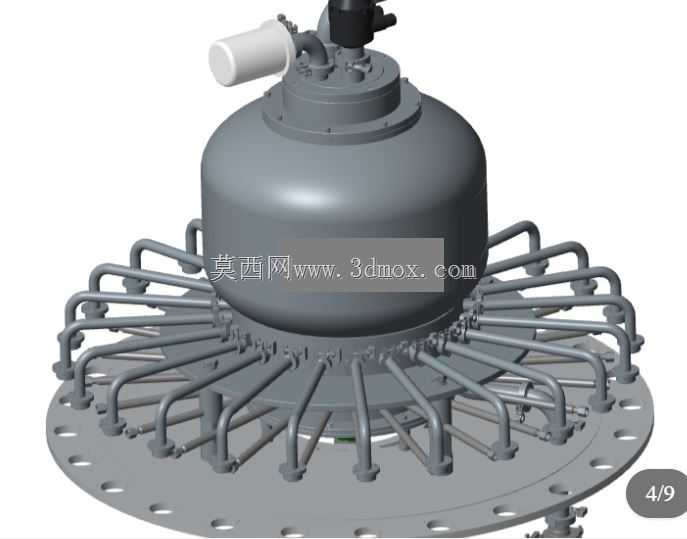

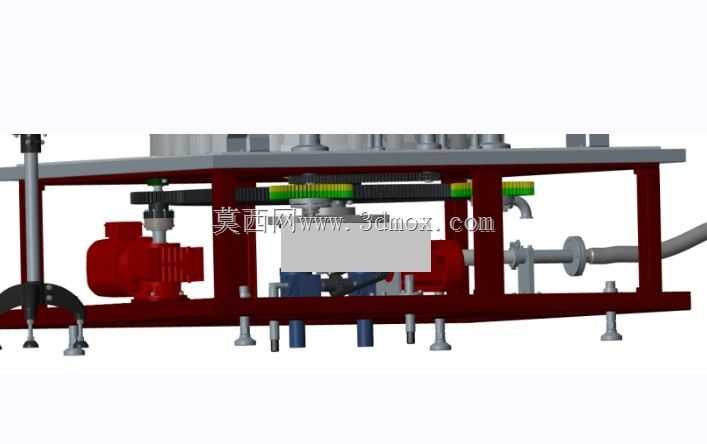

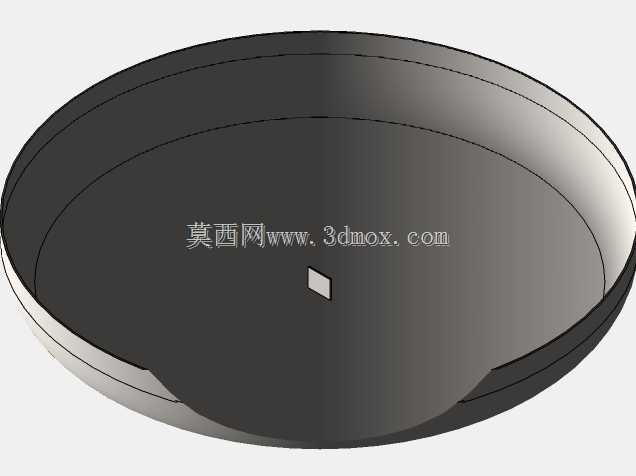

　　灌装执行部分围绕中央回转工作台展开。多个灌装阀沿圆周均布，瓶托、定位导向和压瓶结构随转盘同步运动，保证瓶嘴与灌装阀在工位旋转过程中保持稳定相对位置。供液系统通过储液罐、输送泵、管路和控制阀将物料送至灌装区域，管路走向在模型中已进行空间避让，泵体与主机分离布置，可降低振动对灌装精度的影响，也便于后期拆洗和卫生处理。对于葡萄酒、药液等对污染和残留较敏感的物料，这种集中供液、阀头独立控制的结构有利于缩短物料通路，减少死角，并为CIP清洗、快装管路和密封件维护预留结构条件。

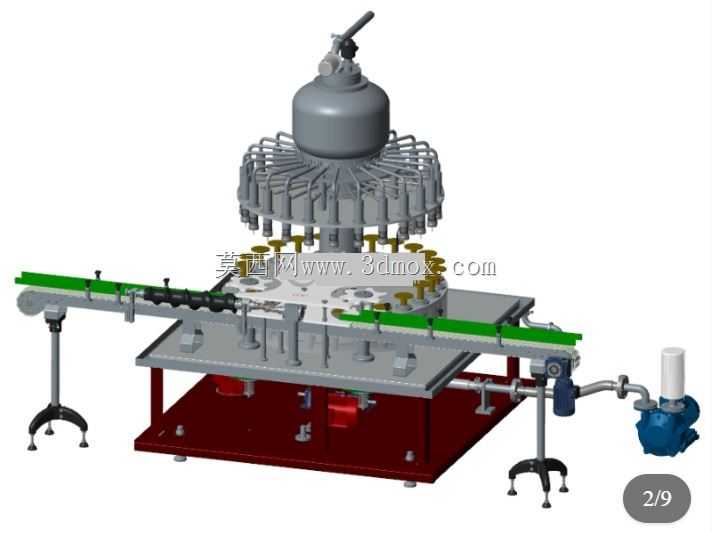

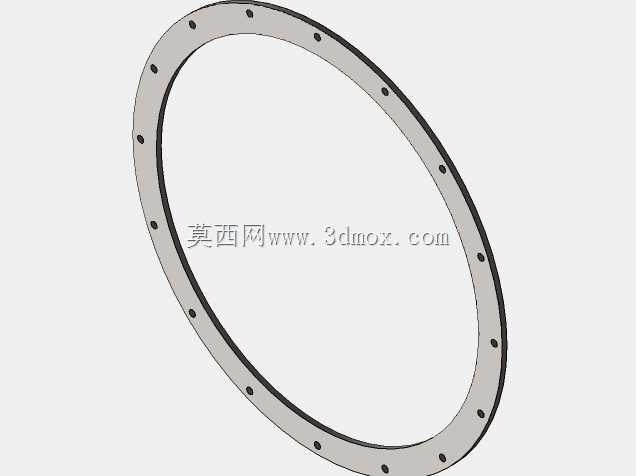

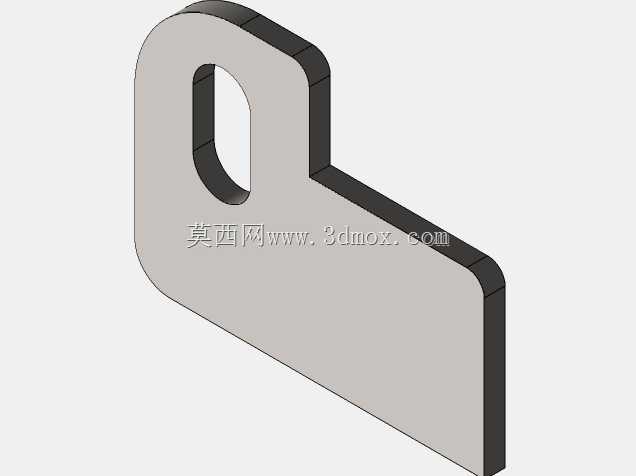

　　进瓶与出瓶输送采用直线输送带配合星轮或导栏结构。入口段负责将前段理瓶、洗瓶或冲瓶设备送来的瓶子按节拍送入旋转工位，出口段则将完成灌装的瓶子平稳汇入后续压盖、旋盖、贴标或装箱工序。输送线两侧设置导向护栏，护栏位置可根据瓶径进行调整；支腿采用可调支撑结构，能够在车间地面不平时校正输送高度。设备旁的蓝色泵组通过管道与主机连接，模型中保留了弯头、阀件和连接法兰的空间关系，便于在厂房布置时校核检修通道与管线干涉。

　　设计思路上，该装备强调高速连续生产与多规格瓶型适配。回转式结构相比直线单列灌装，可在相同长度内容纳更多灌装阀，瓶子在随转盘运动过程中完成灌装，无需长时间停线等待；阀组数量增加后，单个瓶子允许的灌装时间相应延长，有利于降低液体飞溅、起泡和灌装不准的风险。针对不含二氧化碳的液体物料，灌装回路无需配置复杂等压控制，可重点围绕定量精度、防滴漏、瓶口感应和无瓶不灌等功能进行机构设计。更换瓶型时，通常需要调整护栏宽度、星轮分瓶件、瓶托高度及灌装阀下行位置，因此三维建模时应将这些易换件按独立装配关系表达，方便工程人员快速评估换型范围。

　　外形与安装边界方面，主机防护框架近似长方体封闭结构，回转塔、储液罐和顶部管路构成设备最高点，入口与出口输送带分别向两侧延伸，现场布局时需在输送带前后预留瓶流缓冲段，在防护门开启侧预留人员操作和维护空间，在泵组及管路附近预留拆检距离。底部机架承载旋转工作台、驱动系统和阀组，应按连续运转设备考虑地脚固定、水平校正及排水清洁条件。电气控制屏布置在出料侧附近，操作人员可在观察瓶流的同时完成参数设置与状态监控；三色警示灯位于框架顶部，用于显示运行、待机和故障状态。

　　在三维结构审查中，需要重点关注旋转工位与固定护栏之间的间隙、灌装阀下降行程与瓶高范围、输送线星轮交接位置、管路与防护门的干涉、泵组检修空间以及安全门开启范围。该模型完整呈现了高速液体灌装线的主机、输送、供液和防护关系，可用于包装机械方案设计、产线布局校核、机构动作演示以及灌装工位结构参考。
