全自动纸箱PE膜热收缩包装设备

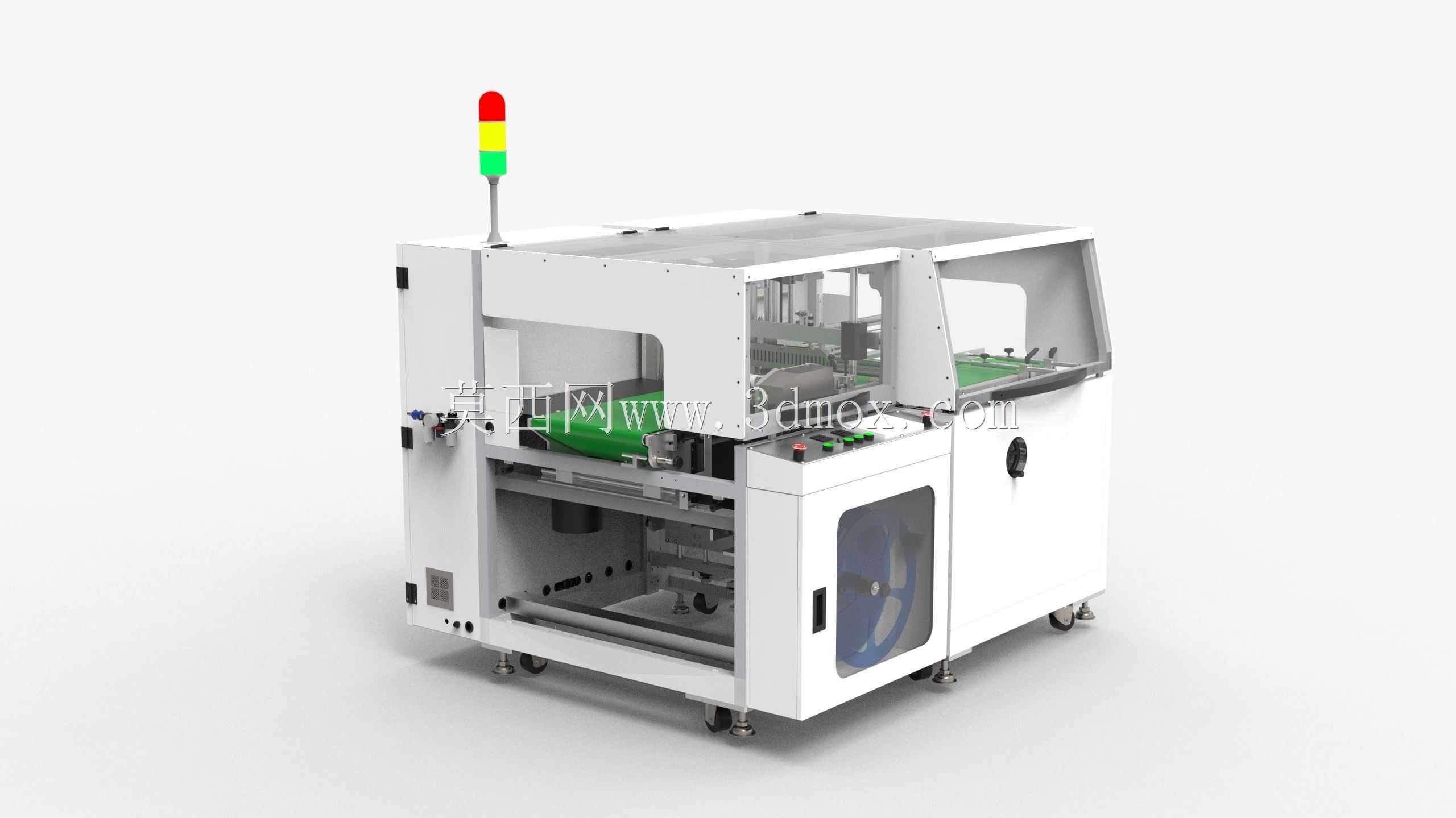

　　这款设备主要面向快消品、日化、食品加工等需要批量完成小件产品集合装箱后外包装防护的生产场景，可直接对接前段装箱工位的出料输送线，无需额外增设中转接驳台，适配常规生产节拍下的整箱外包装覆膜作业，替代传统人工套膜、手持热封的低效作业模式，解决人工包装膜面褶皱、封边不齐、收缩不均导致的包装外观一致性差问题。设备整体采用框架式方通焊接机身，外部覆盖钣金护罩，底部配置可调脚杯与万向脚轮组合，安装时可先通过脚轮推移至产线对接位置，再调节脚杯完成水平校准，无需额外预埋安装地脚，适配车间内产线灵活调整的布局需求，机身单侧设置带观察窗的检修门，日常维护时可直接打开检修门接触到内部的膜卷安装位、切刀组件与传动辊组，无需拆解整体护罩，

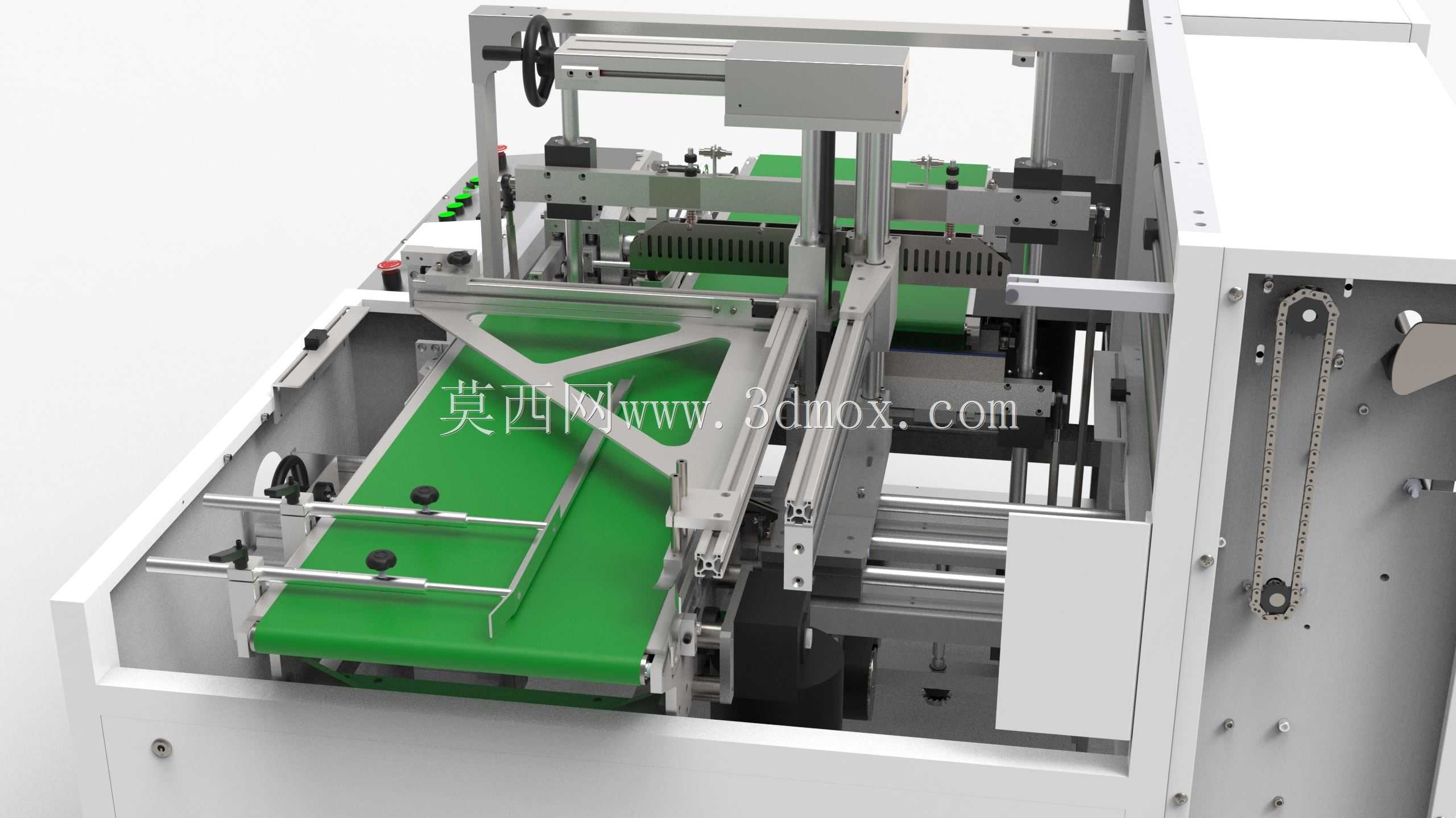

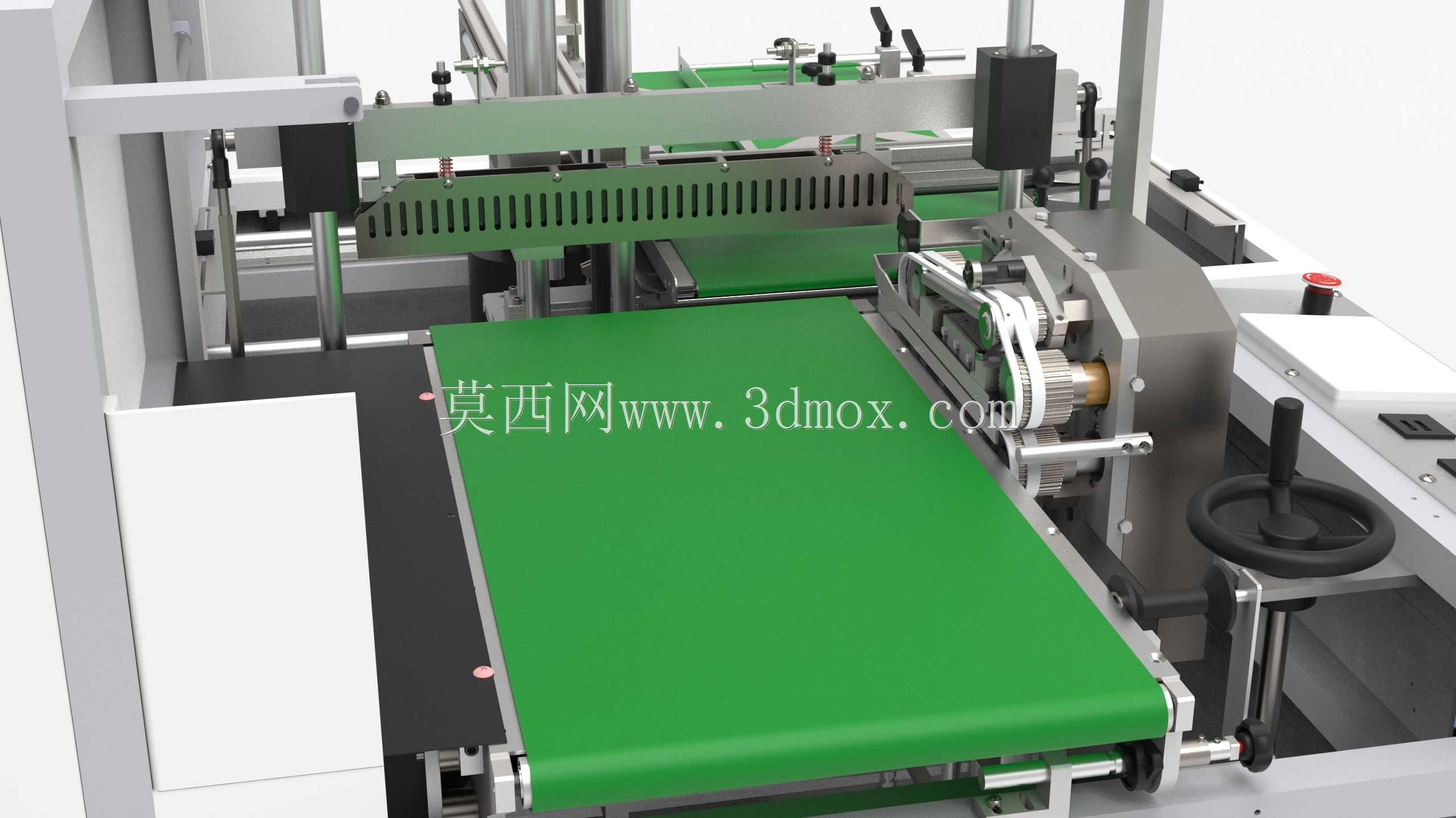

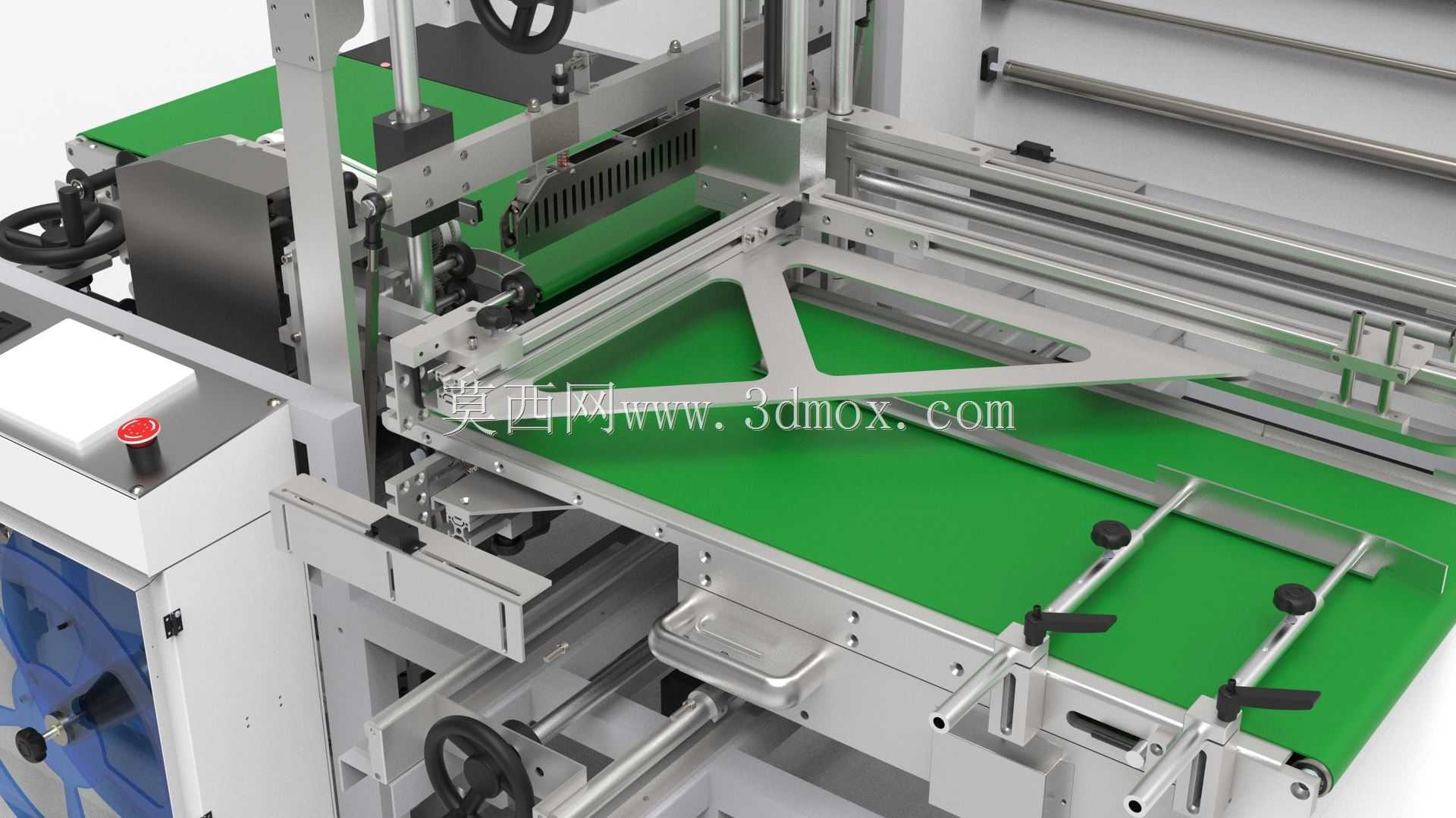

　　缩短日常维保的停机时长。从功能实现逻辑来看，设备的进箱端对接前段输送线，待包装纸箱进入设备后，侧边的导向纠偏机构会先将纸箱调整至输送线中心位置，避免纸箱偏移导致后续裹膜错位；PE膜卷安装在设备下部的膜架上，膜材经过多组导向辊引出后，在成型机构处折成C型结构，当纸箱被输送至裹膜工位时，膜材会从纸箱的底面、两个侧面同步包覆，纸箱前端的膜材会在纸箱行进过程中被自然牵引覆盖到纸箱顶面，随后横向封切机构动作，完成纸箱后端膜材的热封与切断，同时侧面的密封辊组会对纸箱两侧的膜边进行压合封切，让整个纸箱被PE膜完全包裹，裹膜完成的纸箱会直接从设备出料端输出，对接后续的热收缩炉，经过热收缩后膜材会紧密贴合在纸箱外表面，实现防尘、防潮、

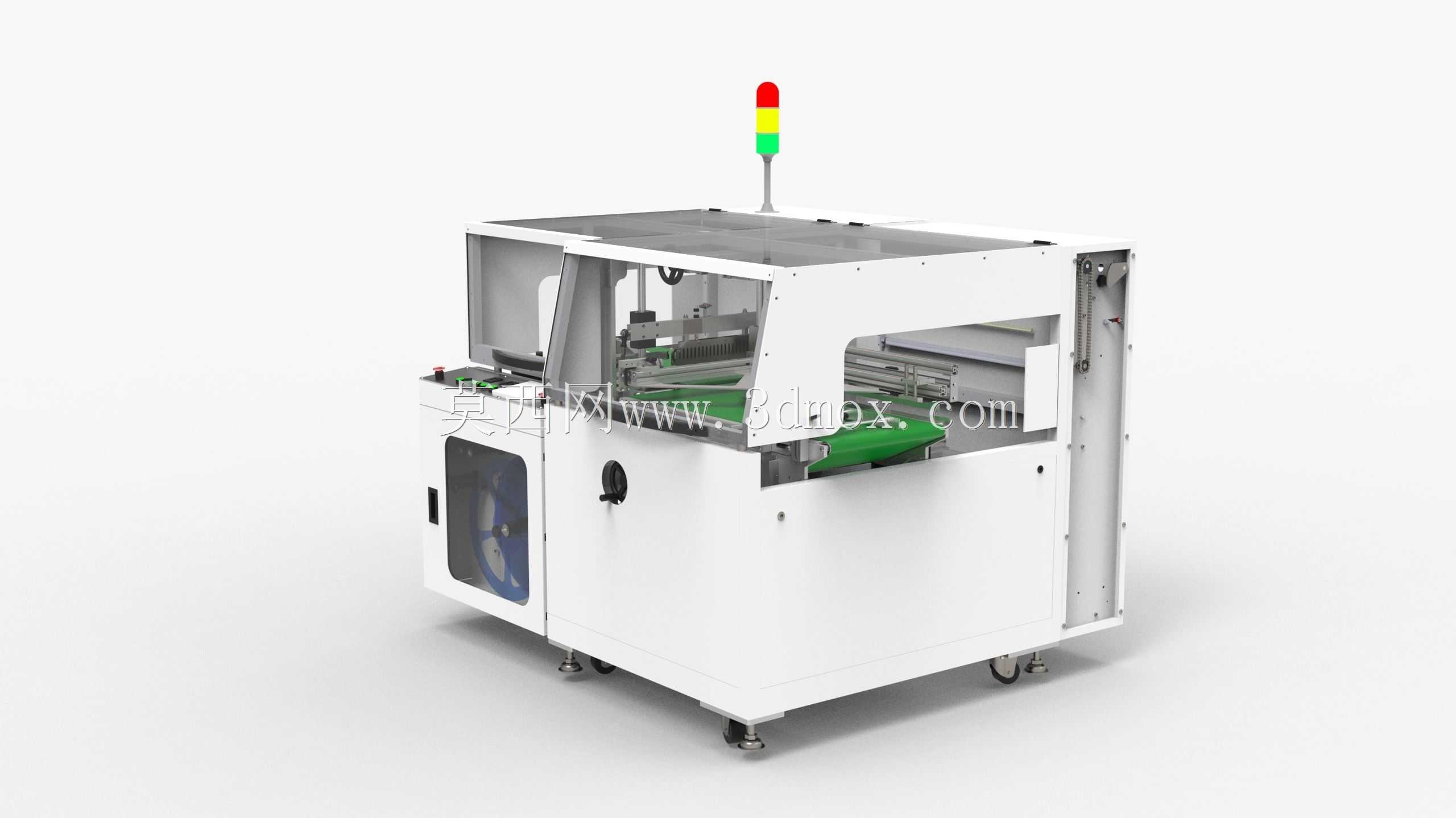

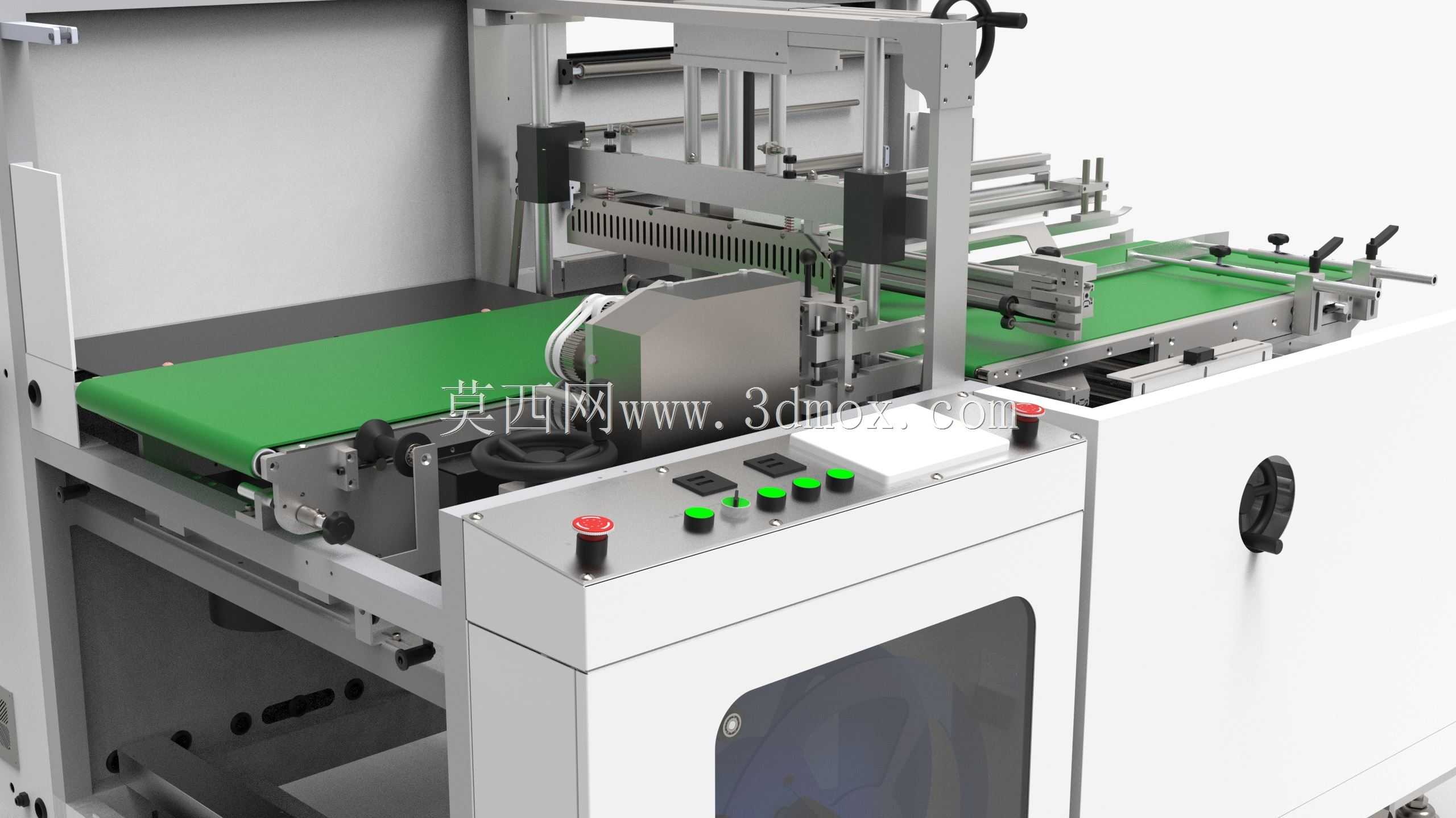

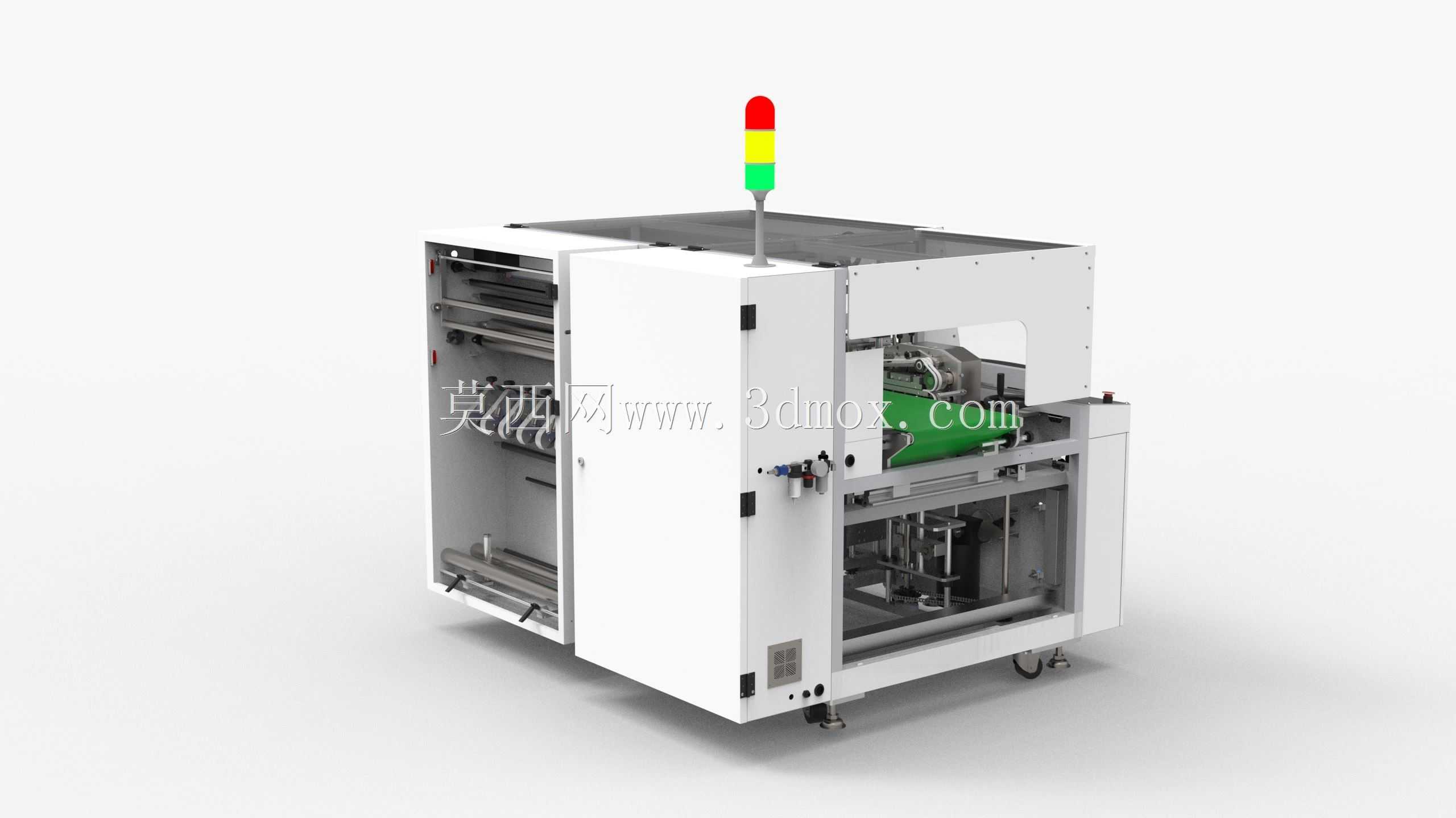

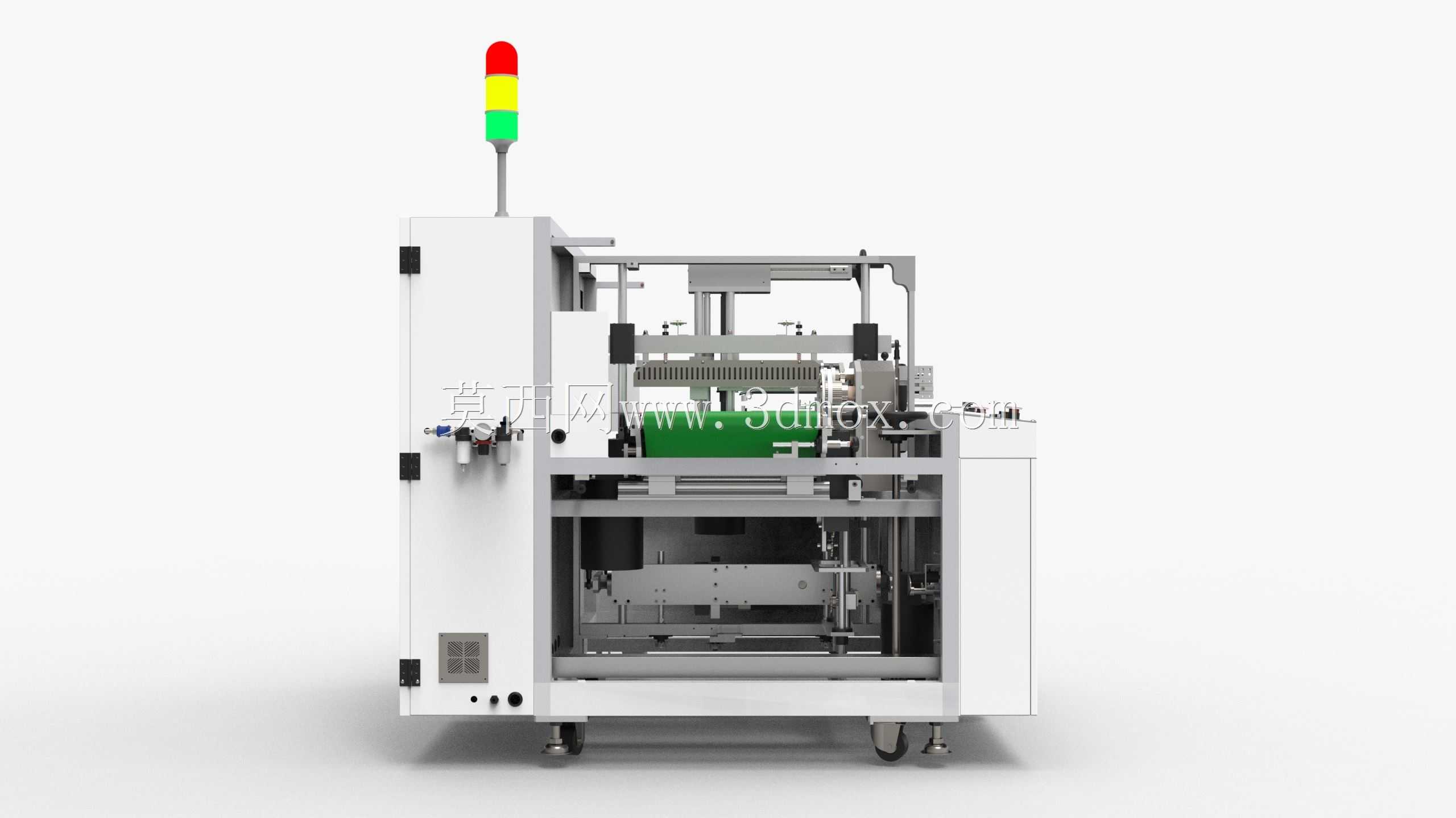

　　防散包的包装效果。设计过程中充分考虑了不同规格纸箱的适配性，输送线的导向栏板宽度可通过手轮调节丝杆机构快速调整，封切机构的高度也可根据纸箱高度进行适配调整，无需更换专用工装，可覆盖常规尺寸范围内的瓦楞纸箱包装需求；设备顶部设置的三色警示灯可实时反馈设备运行状态，绿灯为正常运行，黄灯为待料或参数调整提示，红灯为故障停机，现场操作人员可远距离快速识别设备状态；操作面板设置在设备进箱端的侧方，采用嵌入式安装，操作人员站在进箱侧即可完成参数设置、手动调试等操作，无需绕到设备另一侧。设备的传动部分采用伺服电机驱动输送辊组，输送速度可根据前段产线的节拍进行无级调速，保证纸箱输送过程平稳无冲击，避免纸箱内装物因输送晃动出现移位；

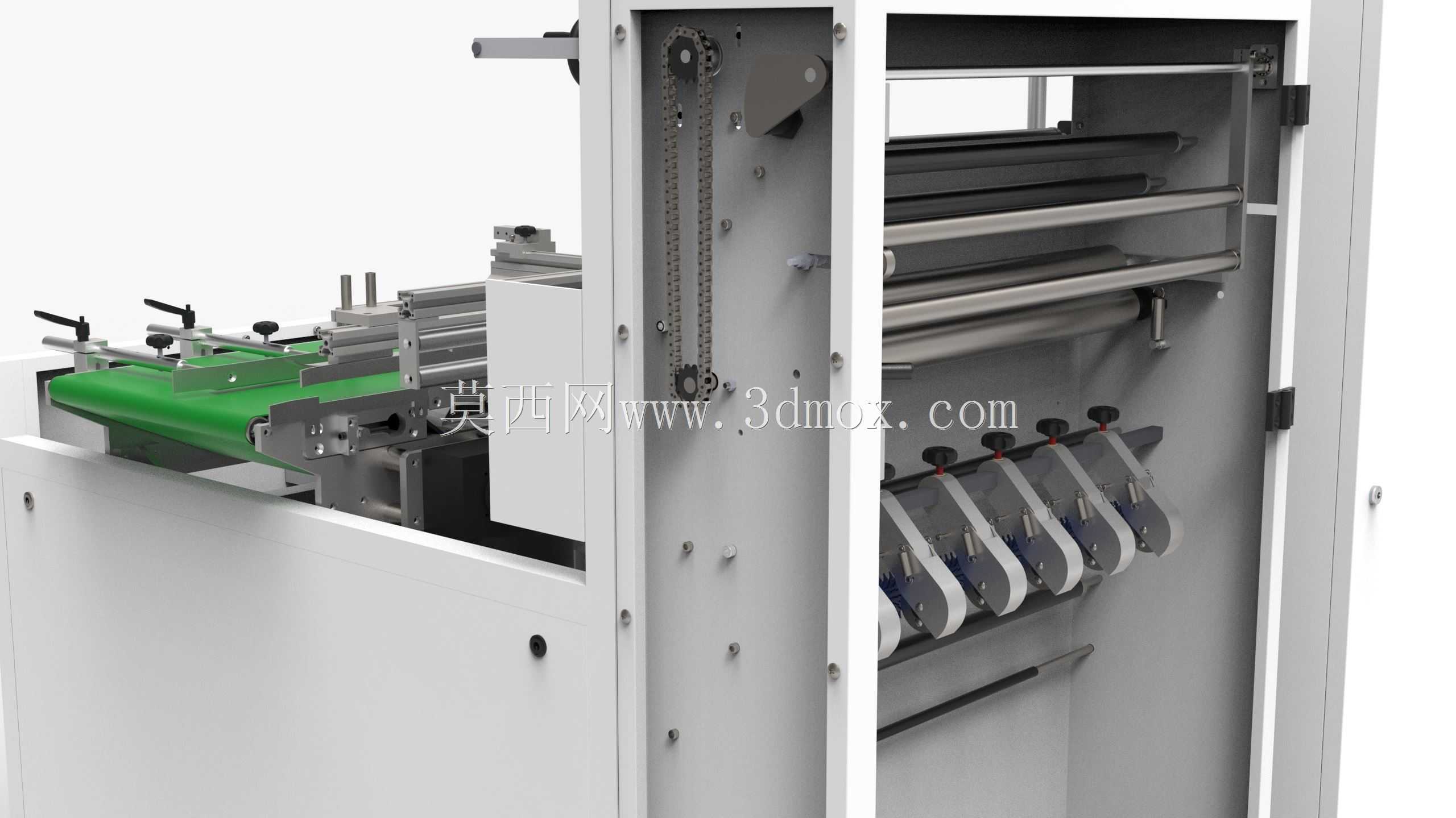

　　切刀部分采用恒温热封切结构，封切温度可根据膜材厚度进行调整，保证封边牢固无虚封，同时切刀表面喷涂不粘涂层，避免长期使用后膜材熔融粘黏在刀面上影响封切质量；膜架部分采用气胀轴固定膜卷，更换膜卷时只需打开气阀即可快速取下旧膜卷，套上新膜卷后充气即可完成固定，整个换膜过程无需额外工具，操作便捷。从安装边界来看，设备对接产线时需预留出侧面检修门的开启空间，以及膜架位置的换膜操作空间，设备上部无突出的高位结构，适配车间常规层高的安装要求，进料端与出料端的输送面高度可根据对接产线的输送高度进行定制调整，保证纸箱在不同工位间输送无卡滞。在实际生产应用中，这类设备可直接融入现有装箱生产线，无需对原有产线做大规模改造，对于已经完成装箱工序的生产线，只需在装箱工位后、码垛工位前增设该设备与配套热收缩炉，即可完成整箱的外包装防护工序，包装后的纸箱在仓储、运输过程中可有效避免潮气侵入、纸箱散包、表面污损等问题，尤其适合南方潮湿地区的生产企业，以及需要经过长途运输、多环节中转的产品外包装需求。设备的护罩部分采用透明亚克力观察窗，运行过程中可直接观察到内部裹膜、封切的作业状态，出现卡箱、膜材偏移等异常时可第一时间发现，避免故障扩大；内部的走线全部采用拖链防护，运动部件的线缆不会在长期往复运动中出现磨损破皮的问题，提升设备长期运行的稳定性；所有与膜材、纸箱接触的辊轮都采用表面阳极氧化处理的铝辊，重量轻且转动阻力小，不会划伤纸箱表面，也不会粘黏膜材。
