铝箔锡箔杯成型包装一体化生产线

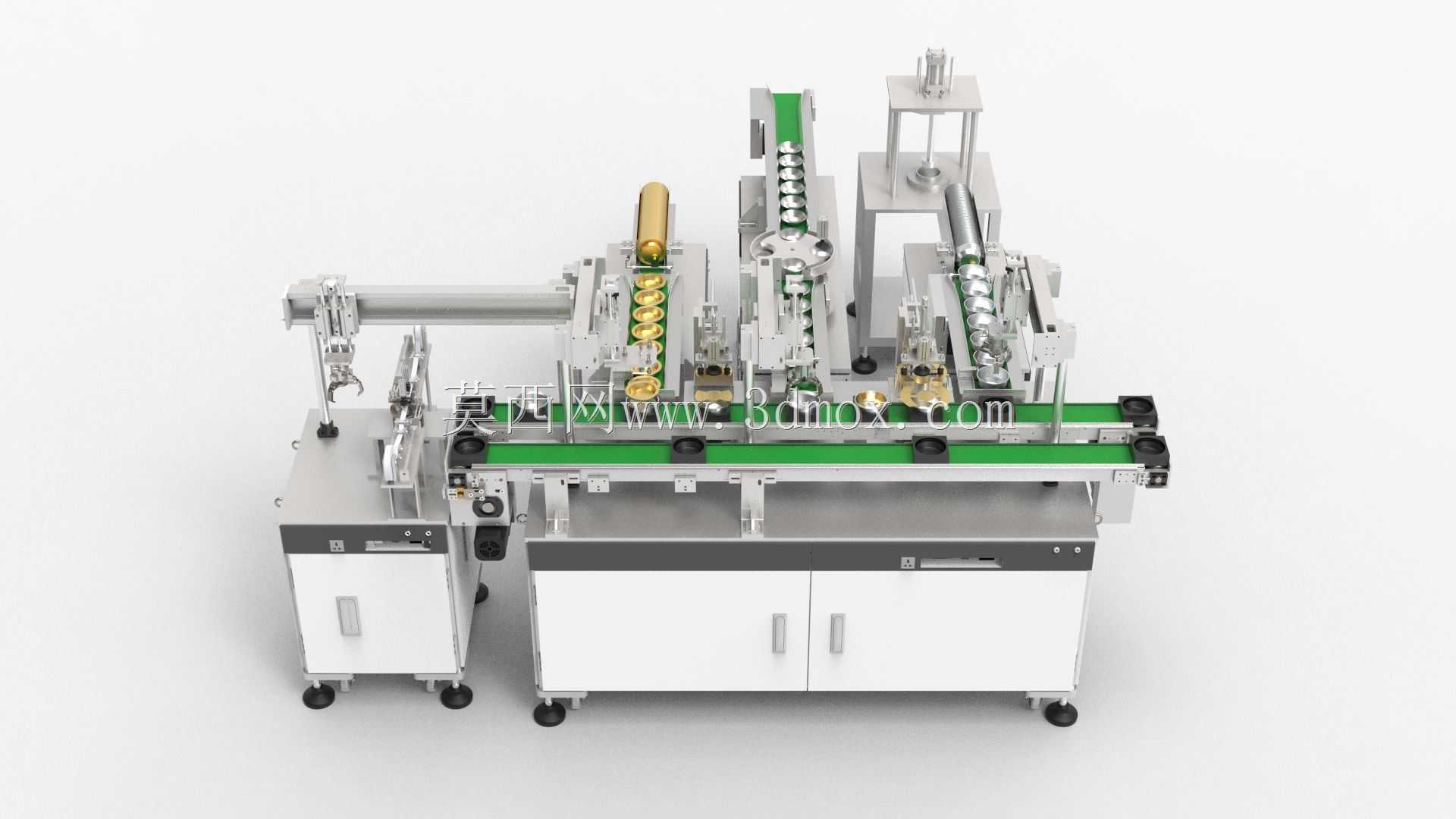

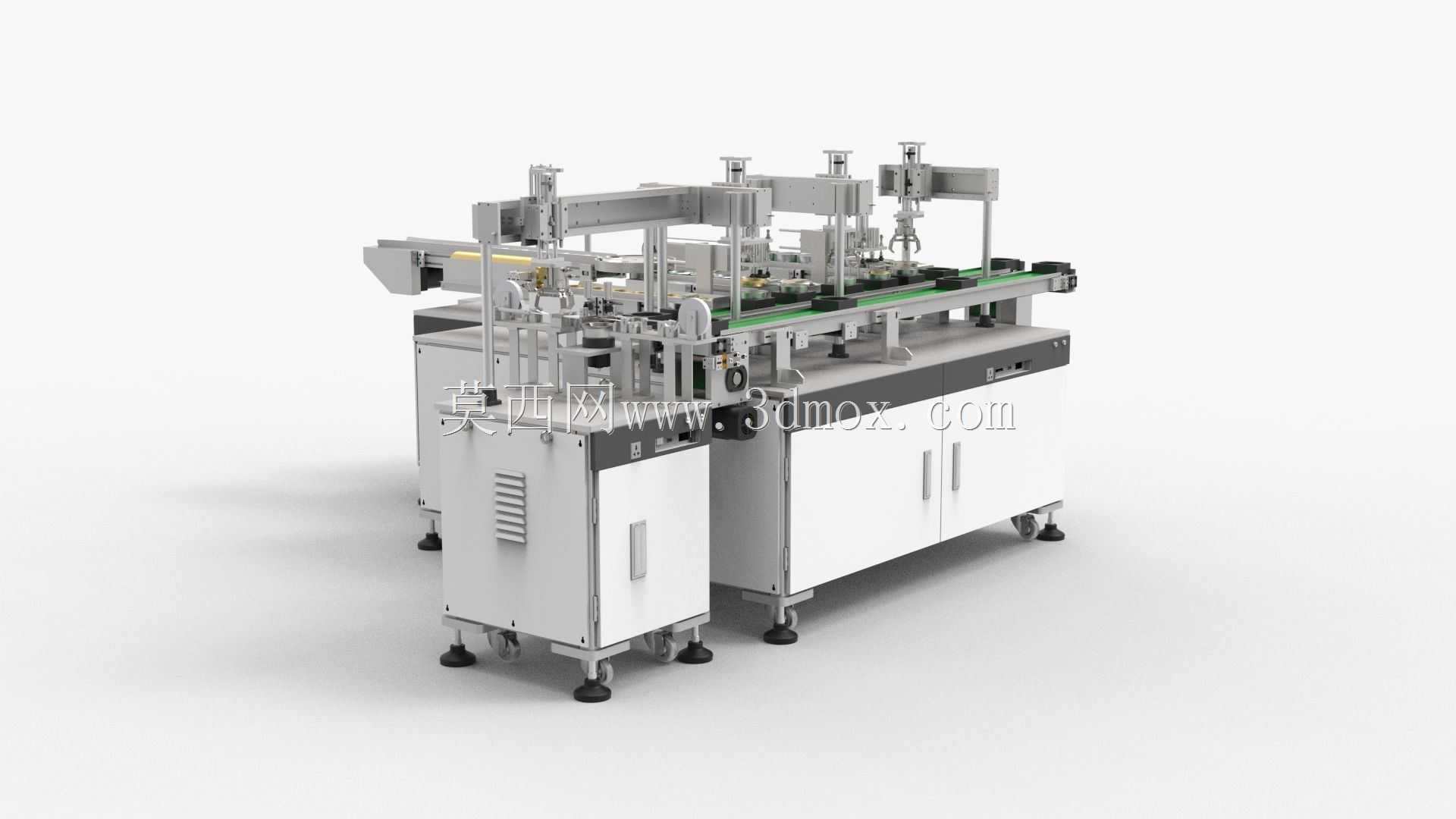

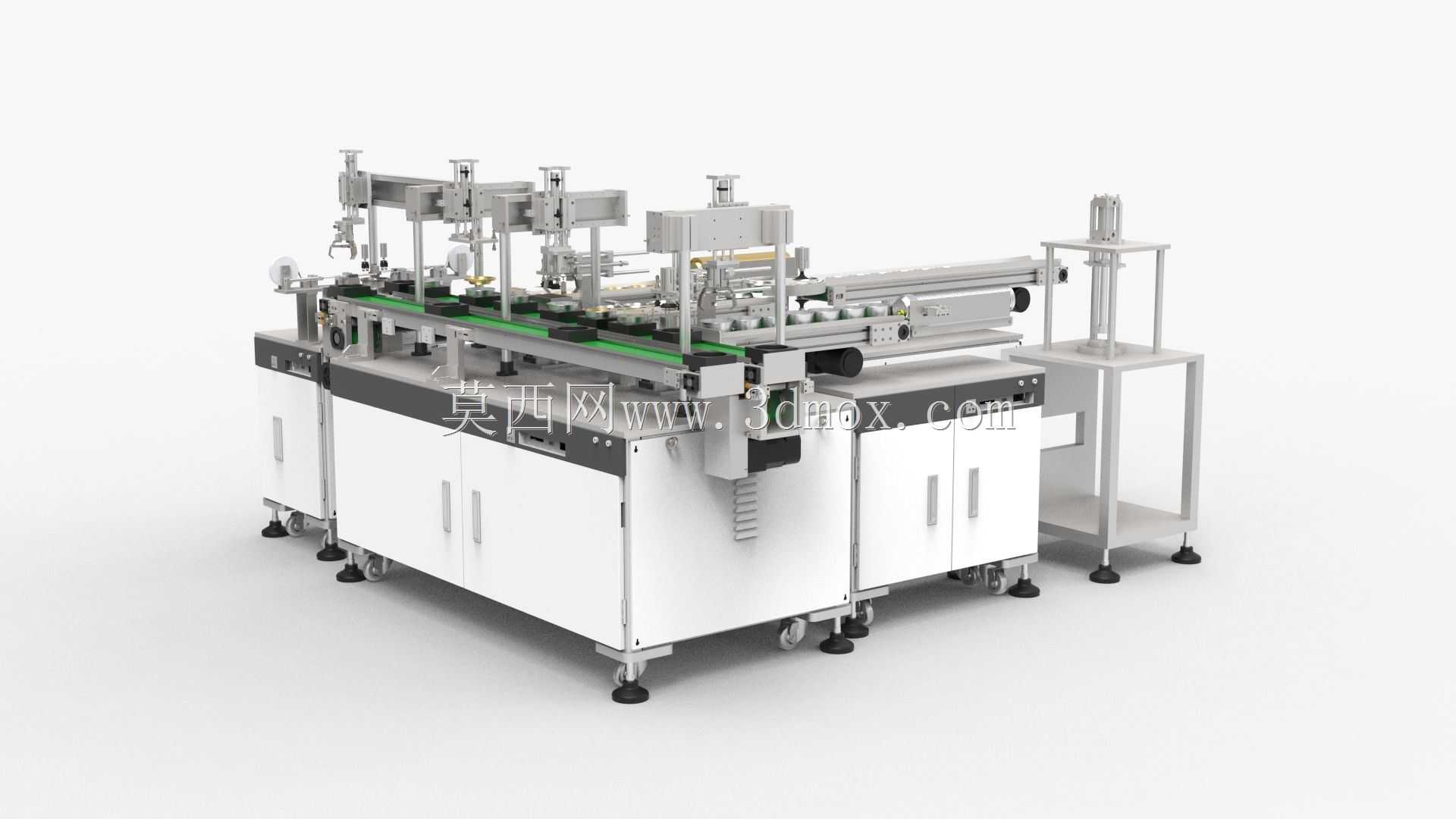

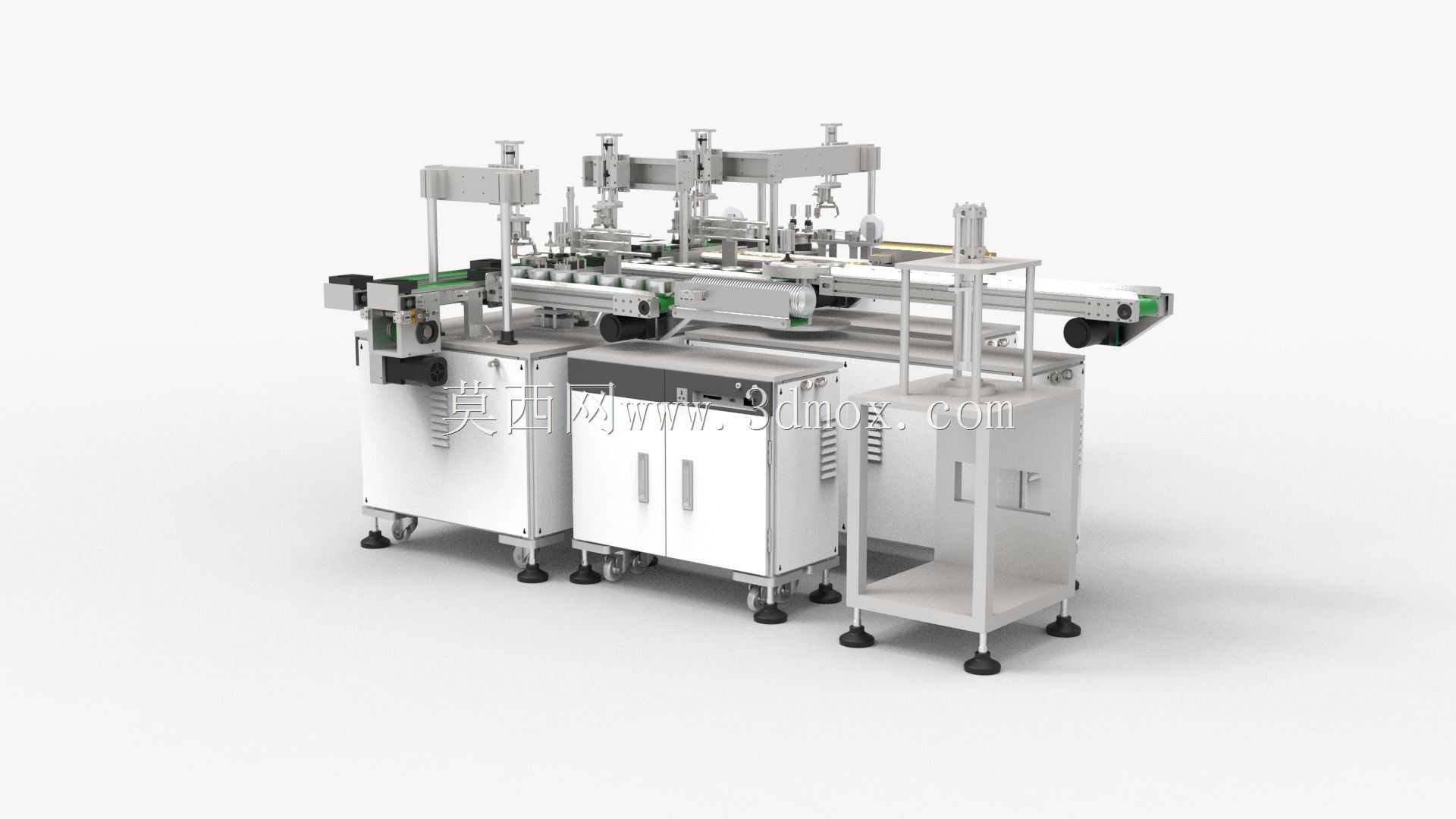

　　这套生产线主要面向一次性餐饮包装耗材生产场景，适配铝箔、锡箔材质的杯状容器从片材成型到与塑料外杯组合包装的全流程加工需求，在餐盒生产、预制菜包装、烘焙耗材加工车间中可直接对接前端片材供给设备与后端码垛装箱工位，替代传统分工序单机作业的零散生产模式。设备整体采用分段式机架布局，底部配置可调式支撑脚轮与固定脚杯组合结构，安装时可根据车间地面平整度调整水平度，整机横向长度适配常规车间3米标准通道的转弯预留空间，纵向宽度控制在1.2米范围内，侧边预留0.8米的操作维护通道即可满足日常调试、易损件更换的空间需求，无需对现有车间布局做大规模改造即可完成布设。

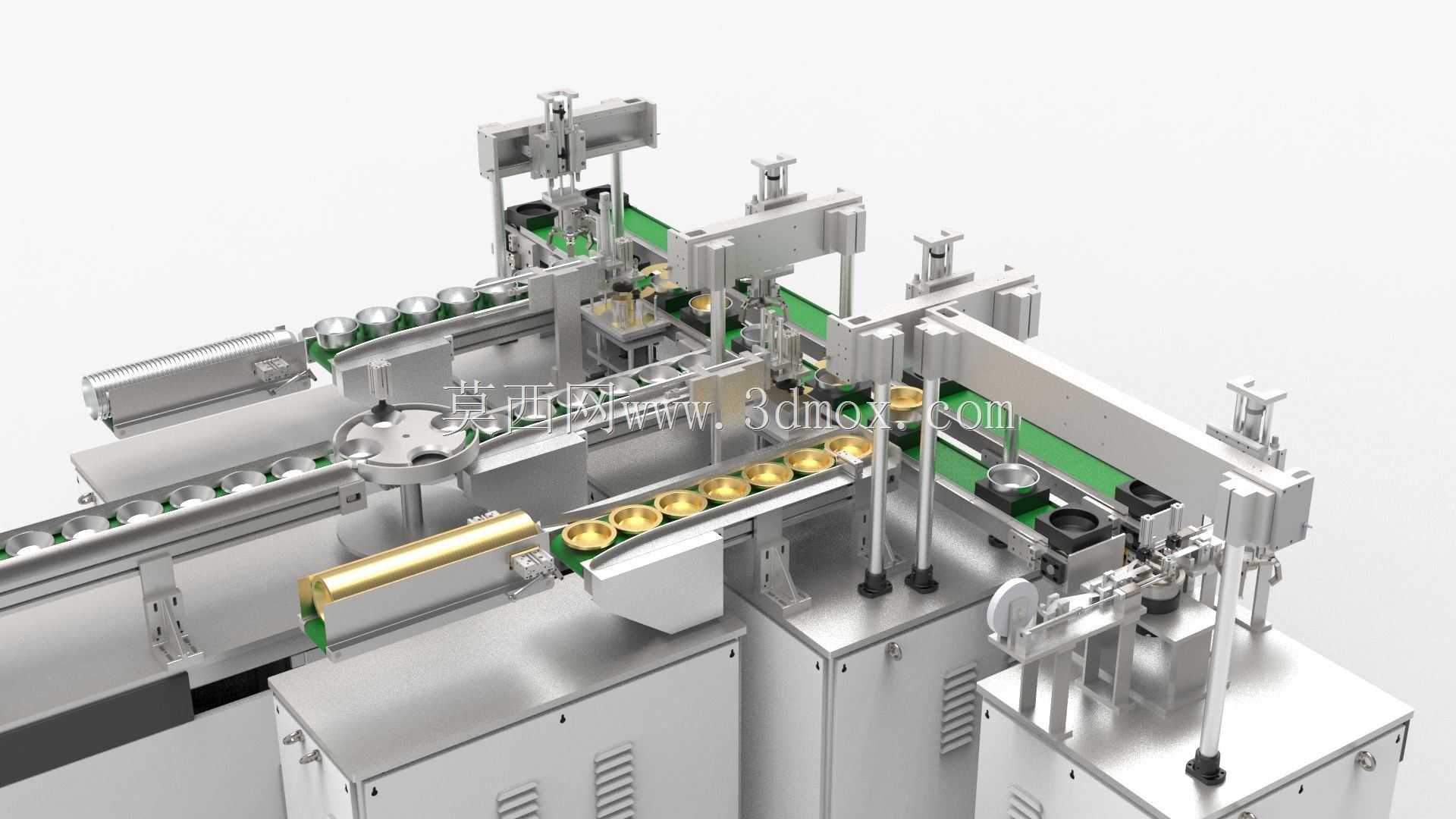

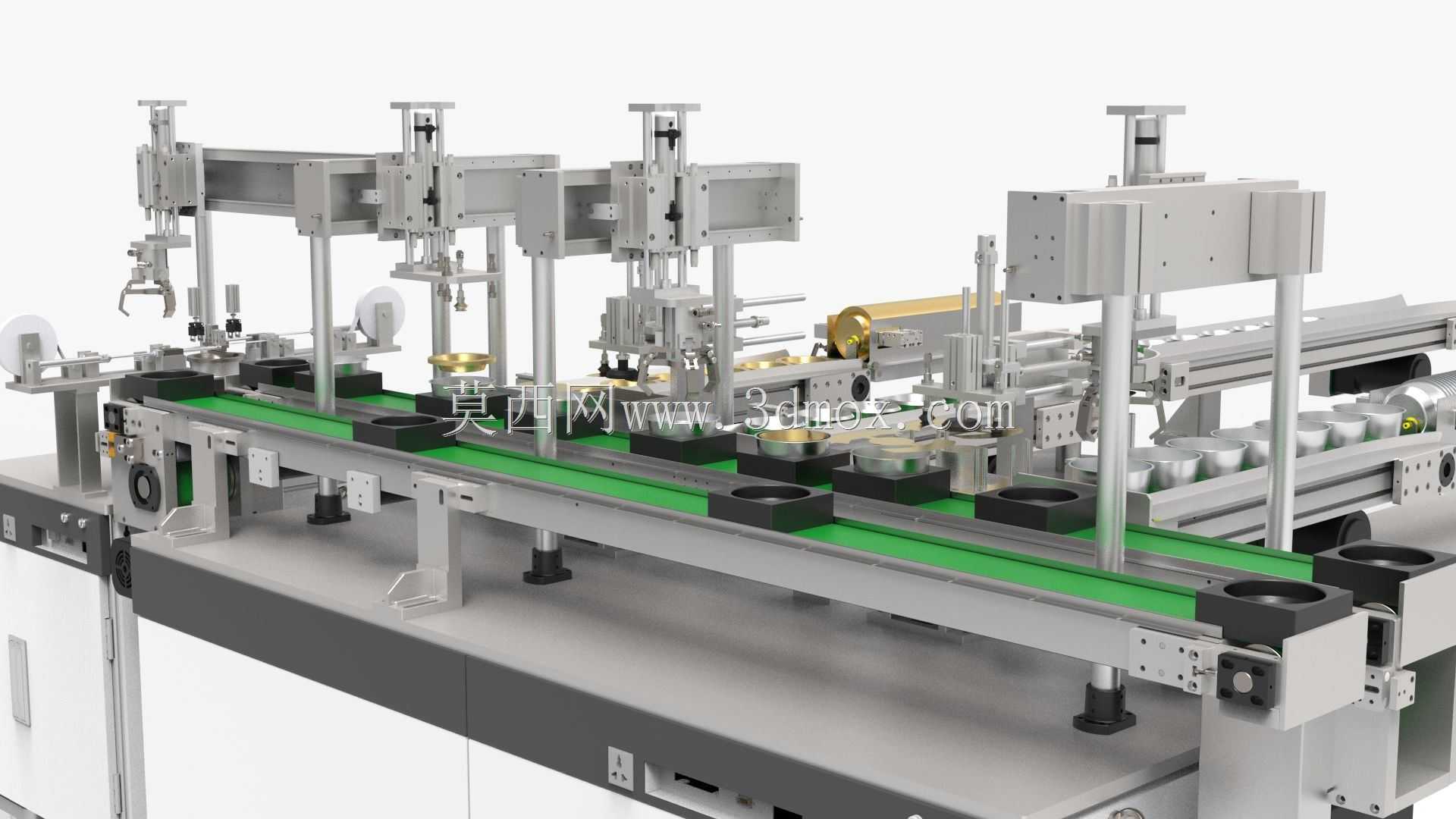

　　从功能实现逻辑来看，生产线起始端为塑料杯自动进料工位，配置分杯机构与定位输送链板，可将堆叠的塑料外杯逐个分离后精准定位到输送治具中，输送过程中链板采用伺服驱动分度行进，每个工位的停顿误差控制在0.2mm以内，保证后续工序的对接精度。紧随进料工位的是铝箔/锡箔杯成型工位，该工位集成了片材牵引、热压成型、裁切落料三个功能模块，可将成卷的铝箔锡箔片材压制成指定规格的杯体内胆，成型后的内胆通过多组气动机械手抓取，精准放置到已经定位好的塑料外杯内部，完成杯体的组合装配。组合完成的杯体随输送线行进到后续压合工位，通过柔性压头将铝箔内胆与塑料外杯的贴合边压合固定，避免后续转运过程中出现内胆移位、脱落的问题，压合后的成品经过检测工位剔除不合格品后，即可输送到下一环节的装箱码垛设备。

　　设计过程中充分考虑了不同规格杯型的快速换型需求，成型模具、机械手夹爪、输送治具均采用快拆式结构，更换不同规格产品时，仅需更换对应模具与治具，调整对应工位的行程参数即可完成换型，单批次换型时间可控制在30分钟以内，适配多品种小批量的订单生产需求。设备的传动系统采用集中润滑设计，所有链轮、导轨位置均配置自动注油管路，日常维护时仅需定期检查润滑油位即可，无需人工逐个点位注油，降低一线运维人员的工作强度。机架主体采用工业铝型材与钣金封板组合结构，外露的运动部件均配置透明亚克力防护挡板，既可以观察设备运行状态，也能避免操作人员误触运动部件引发安全事故，电气控制柜体集成在机架下部空间，减少设备的整体占地面积，柜体内部预留充足的布线空间与IO扩展点位，方便后续根据生产需求追加检测、打码等附加功能模块。

　　整条生产线的机械手配置均采用轻量化设计，夹爪位置根据杯体的外形做了仿形适配，抓取过程中不会对铝箔锡箔这类薄壁软质材料造成压痕、变形，输送线的侧边配置可调节导向条，可根据杯体直径快速调整导向宽度，适配不同直径规格的杯体输送需求。设备的气路系统采用集中供气布局，所有气动元件的供气压力可通过调压阀独立调整，针对成型、压合、抓取不同工序的气压需求做匹配设置，避免气压过大损坏工件或者气压不足导致动作不到位的问题。在实际生产应用中，这套设备可将传统分工序生产所需的6-8名操作人员缩减至1名巡检人员，生产效率较单机连线模式提升40%以上，同时避免了人工转运过程中造成的工件污染、磕碰变形问题，提升成品的合格率。
