全自动液压管材弯制成型加工设备

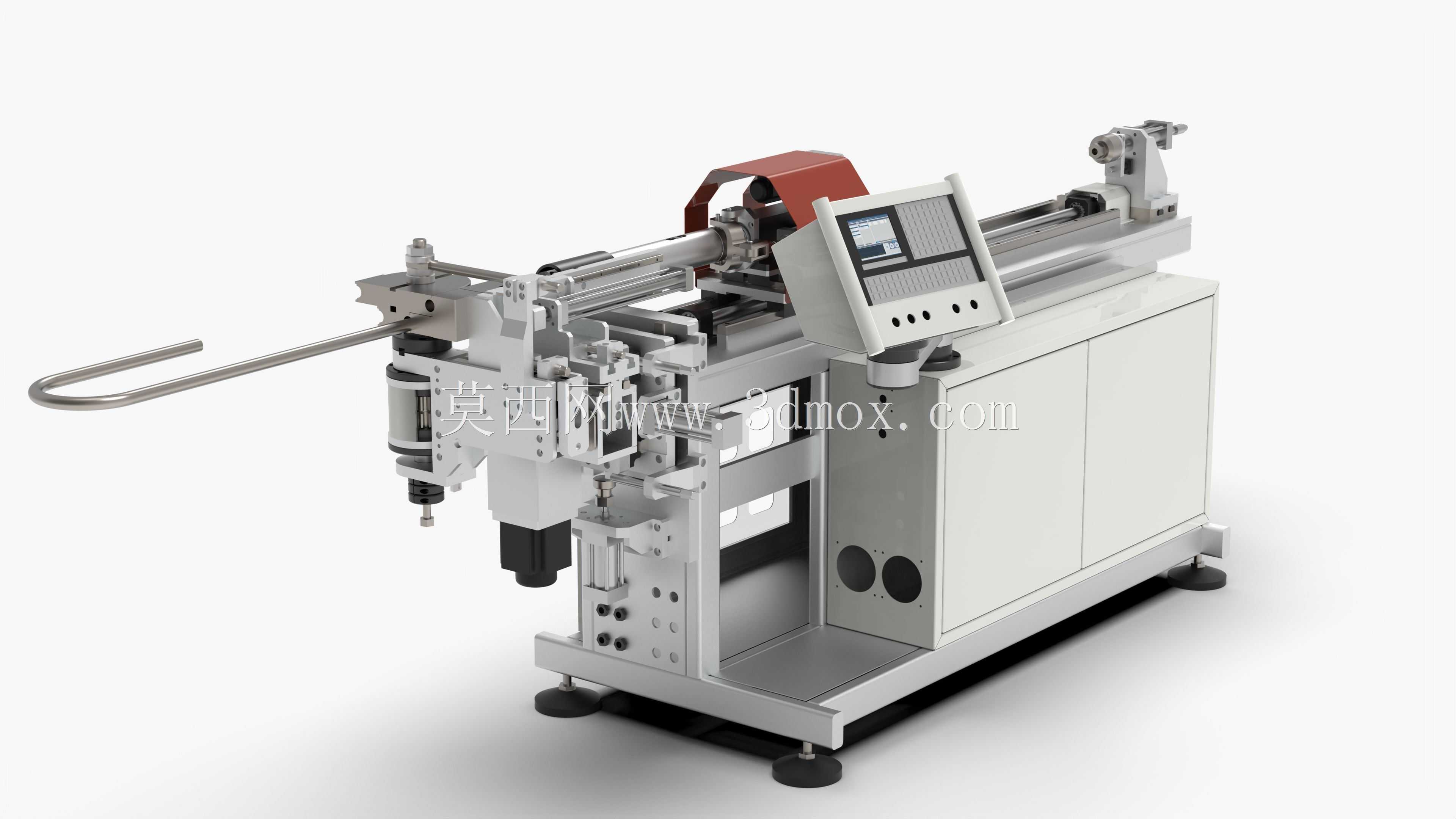

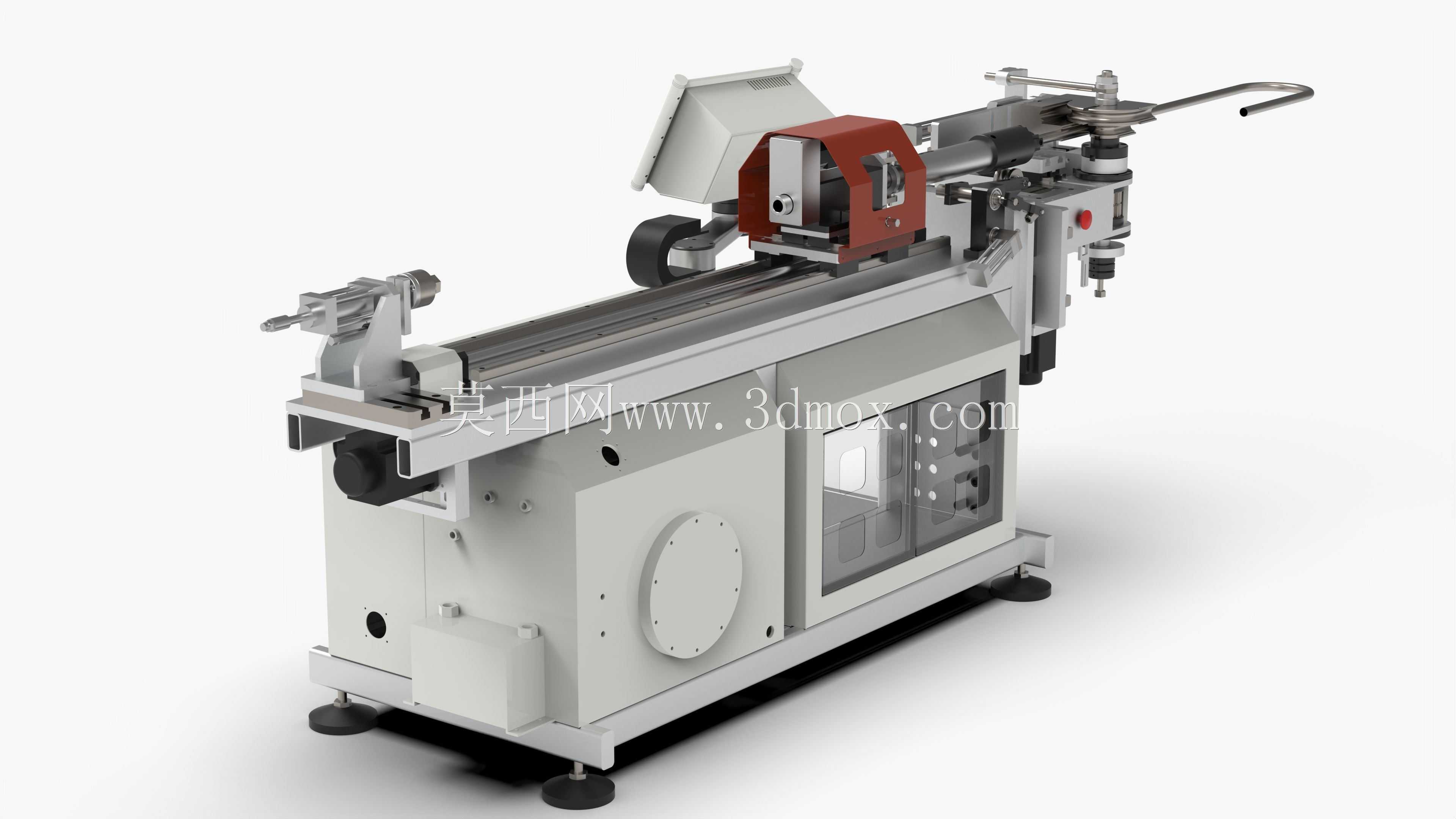

　　这款弯管加工设备主要面向金属管材的冷弯成型作业场景，在五金加工、汽车零部件制造、家具五金生产、健身器材加工、管路预制等领域都有广泛的应用空间，能够完成圆管、方管、异型截面金属管材的定角度弯曲加工，替代传统的加热弯管、手工弯管作业，大幅提升管件弯曲的精度与加工一致性。从设备的整体结构布局来看，其采用卧式长床身设计，床身主体采用焊接钢板整体时效处理后加工，保证长期运行的结构刚性，避免反复加载弯曲力矩后出现床身变形，影响弯管角度精度。床身上方布置有直线送料导轨，配合伺服驱动的送料小车，能够完成管材的定长送进、空间转角动作，配合机头的弯管模座，可以实现三维空间内的多角度连续弯曲，无需多次装夹工件即可完成复杂管路形状的加工。

　　设备的核心弯曲执行机构布置在床身的右端，包含弯管主轴、夹紧模、靠模、助推机构几个核心部分，弯管主轴通过液压马达驱动减速机构输出大扭矩，能够满足大壁厚、大管径管材的弯曲力矩需求，夹紧模采用液压锁紧结构，弯曲过程中能够牢牢抱紧管材端部，避免管材打滑造成的弯曲角度偏差，靠模则随弯曲过程随动贴合管材非弯曲段，防止管材弯曲过程中出现截面失圆、起皱等缺陷，对于薄壁管材的加工适配性更强。送料小车部分配备有气动或者液压驱动的管材夹紧卡盘，卡盘可根据加工管材的截面形状更换对应的夹块，适配不同规格、不同截面的管材装夹需求，小车沿床身导轨的移动采用伺服电机配合精密滚珠丝杠驱动，送料长度的重复定位精度可以控制在0.1mm级别，满足高精度管件的加工要求。

　　设备的电控与液压系统集成布置在床身左侧的柜体空间内，液压站采用变量柱塞泵供油，配合溢流阀、比例阀等液压元件实现各个执行动作的速度、压力可调，能够根据不同材质、不同壁厚的管材加工需求调整对应的弯曲参数，避免参数不匹配造成的管材开裂、起皱等报废问题。操作面板布置在设备侧方，方便操作人员上下料时观察加工状态、调整加工参数，设备的安全防护设计覆盖了运动部件的危险区域，机头的旋转部位设置有防护挡板，避免弯曲过程中管材甩出造成安全事故。从安装边界来看，设备整体长度方向预留1.2米以上的操作维护空间，宽度方向两侧各预留0.8米以上的空间方便设备检修、管材上下料作业，设备底部设置有可调减震垫铁，安装时不需要额外做预埋地基，

　　调整垫铁高度即可将设备调平，满足普通工业厂房的地面安装条件。在实际生产使用中，这类弯管设备可以通过更换不同规格的弯管模具，适配不同弯曲半径、不同管径的加工需求，模具的安装采用快换结构设计，更换模具不需要复杂的调试，即可快速切换加工规格，适配多品种小批量的管件加工生产场景。相比传统的手工弯管设备，这款设备的弯曲角度、送料长度、空间转角都可以通过参数化设置，加工完成的管件一致性好，不需要后续大量的校形工作，能够有效降低后续装配环节的适配难度，尤其适合批量生产的管路类零件加工。设备的床身导轨部分配备有自动润滑装置，按照设定的周期自动给导轨、丝杠等运动副加注润滑脂，减少日常维护的工作量，延长运动部件的使用寿命。机头的弯曲主轴采用圆锥滚子轴承支撑，能够承受弯曲过程中的径向力与轴向力，长期运行也不会出现主轴窜动的问题，保证弯管精度的长期稳定性。
