注塑模具用热流道喷嘴结构三维设计

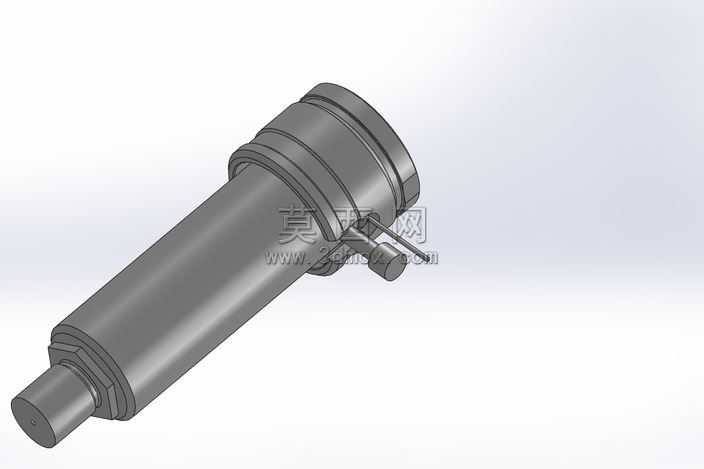

本作品为注塑模具配套的热流道喷嘴三维建模成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以回转体特征为基础完成主体轴身的基础轮廓搭建，通过拉伸、旋转切除等命令依次加工出端部的外螺纹连接段、中部的多阶定位凸台结构，以及侧部的接线柱安装位，所有特征均保留完整参数关联，可根据不同注塑机台的适配需求快速调整整体长度、各段直径、螺纹规格等核心尺寸，无需重新绘制基础轮廓。模型构建过程中严格遵循机械加工的工艺逻辑，所有棱角位置均添加了符合行业规范的工艺倒角与圆角，既避免实际生产中出现应力集中问题，也还原了真实零件的加工细节，不存在无意义的尖锐几何结构。材质与渲染阶段，主体金属部分采用淬硬模具钢材质参数，还原了热处理后金属件的哑光深灰金属质感，表面粗糙度设置匹配精磨加工的实际效果，侧部接线柱位置区分了金属壳体与内部绝缘件的材质差异，通过不同的反光度、粗糙度参数清晰区分不同功能部件，渲染输出的效果图可清晰呈现各部分的结构层次与装配关系。结构设计上，该热流道喷嘴采用整体式轴身结构，端部为注塑出料口，带有密封配合锥面可与模具浇口套紧密贴合避免溢料，中部的多阶凸台分别用于安装加热圈、定位固定、密封隔热，侧部斜向伸出的接线柱用于连接加热温控线路，整体结构紧凑无冗余设计，各功能段的尺寸比例经过合理校核，既保证加热时热量均匀传导至喷嘴头部，也避免热量过度传递至模具模板影响冷却效率。设计思路围绕注塑生产的实际需求展开，重点优化了流道内壁的顺滑度，通过旋转特征构建的内壁无台阶死角，可减少熔体流动阻力避免料流滞留分解，同时各连接位置的密封结构经过尺寸干涉检查，装配后可实现可靠密封，模型可直接用于模具整体装配干涉校验、热流道系统布局模拟，也可作为同类零件设计的参考模板，适配不同规格的热塑性塑料注塑成型场景。
