模具滑块抽芯机构装配结构设计

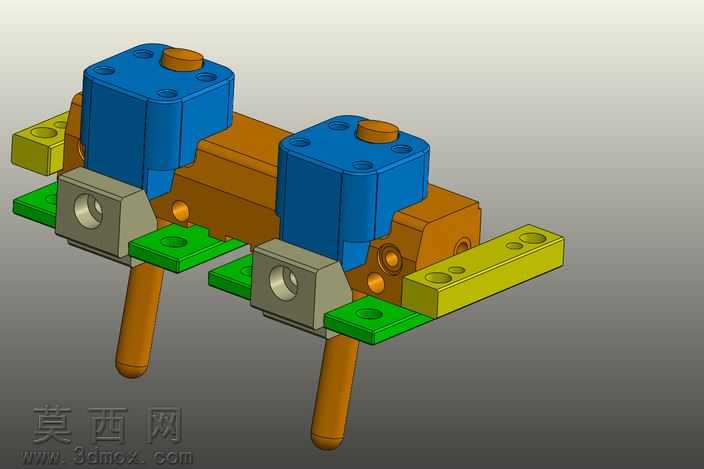

本作品为模具滑块抽芯机构的三维装配模型，整体采用模块化设计思路完成建模，完整还原了双工位滑块抽芯结构的全部组成部件与装配关系。建模过程中严格遵循注塑模具滑块机构的设计规范，对每一个零件的尺寸公差、配合间隙都做了对应还原，确保各部件的运动逻辑符合实际生产中的动作要求。模型中蓝色部件为滑块的油缸驱动主体，建模时还原了驱动块的安装孔位、油路接口位置与顶部的限位结构，表面做了均匀的哑光蓝色材质处理，清晰区分于其他功能部件；棕色部件为滑块的导向基座，建模时还原了基座上的导轨槽、斜导柱避让孔与连接螺孔，材质采用模拟模具钢的棕褐色金属质感，表面做了细微的磨砂纹理处理，还原实际模具钢材的表面质感；绿色部件为滑块的压条与耐磨板，建模时还原了耐磨板上的沉头安装孔、润滑槽结构，材质采用亮绿色工程塑料质感，清晰标识出滑动摩擦面的位置；黄色部件为滑块的锁紧块与行程限位块，建模时还原了锁紧块的楔紧斜面、限位块的行程调节螺孔，材质采用亮黄色硬质合金质感，突出其受力锁紧的功能属性；灰色部件为滑块的成型镶块，建模时还原了镶块上的产品成型面、冷却水道接口与固定螺孔，材质采用银灰色模具钢质感，还原成型零件的加工表面效果；橙色杆件为斜导柱驱动部件，建模时还原了导柱的安装固定段、滑动工作段的直径差，材质采用亮橙色表面处理，突出其驱动传动的功能。整体装配结构中，各部件的配合关系清晰明确，双滑块对称布置的结构能够实现两个方向的同步抽芯动作，压条与滑块之间的滑动配合间隙、锁紧块与滑块的楔紧贴合面、斜导柱与滑块孔的配合角度都按照实际模具设计参数进行建模，能够直观展示滑块抽芯机构的工作原理：开模时斜导柱驱动滑块沿压条导向方向滑动，完成侧向抽芯动作，行程到位后由限位块进行滑块定位，合模时锁紧块将滑块压紧复位，确保成型过程中滑块不会产生位移。渲染阶段采用柔和的均匀布光，避免金属材质产生过强的反光遮挡结构细节，不同功能部件采用差异化的材质颜色进行区分，让整个装配结构的层级关系一目了然，能够直接用于模具结构教学、设计方案评审等场景，帮助相关人员快速理解双滑块抽芯机构的组成与运动逻辑。
