电脑CPU散热轴流风扇三维建模设计

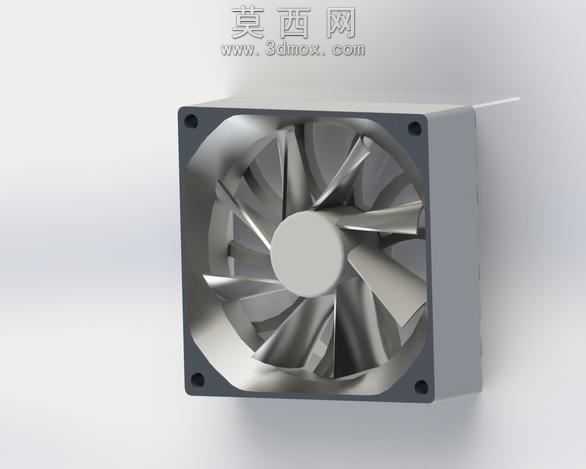

本作品为电脑CPU散热用轴流风扇的三维建模设计，建模过程遵循工业产品正向设计逻辑，首先梳理轴流风扇的核心结构组成：包含方形外框、中心轮毂、多片曲面扇叶、边角安装固定孔四个核心部分。建模初始阶段先绘制外框的二维草图，确定标准80mm机箱风扇的外轮廓尺寸，对四个边角的安装沉孔做精准定位，保证孔位间距符合行业通用安装规范，外框的导风圆角做平滑过渡处理，避免直角结构带来的风阻损耗。扇叶部分是建模的核心难点，采用曲面放样的建模方式构建每一片扇叶的翼型曲面，参考轴流风扇的气动设计原理，设置合理的叶片安装角与扭转弧度，从叶根到叶梢的弦长逐步收窄，曲面曲率连续无断点，保证扇叶旋转时可以稳定推动轴向气流，同时降低扇叶表面的气流紊流带来的风噪。中心轮毂部分做圆弧过渡处理，衔接扇叶根部与中心转轴安装位，轮毂表面做哑光质感的材质处理，还原工程塑料的真实质感。材质渲染阶段，外框与扇叶均采用哑光深灰工程塑料材质，调整材质的粗糙度与反射参数，还原PC+ABS材质的半哑光视觉效果，场景采用柔和的漫反射打光，避免生硬阴影遮挡结构细节，清晰展现扇叶的曲面弧度与外框的结构细节。结构设计上充分考虑实际生产的可行性，外框的壁厚保持均匀一致，扇叶与外框内壁预留合理的转动间隙，边角安装孔的沉台深度符合自攻螺丝的安装尺寸要求，整体模型无破面、无重叠面、无几何错误，可直接用于后续的结构验证、3D打印样件制作或者散热仿真分析使用。建模过程中对扇叶的数量做了合理设置，九片扇叶的布局可以在相同转速下获得更平稳的气流输出，减少旋转时的动平衡震动，外框的四个侧边做了细微的拔模斜度处理，符合注塑生产的脱模要求，每一处结构细节都参考市售量产散热风扇的真实参数，保证模型的还原度与实用性。
