两寸法兰式巴伦球阀结构设计

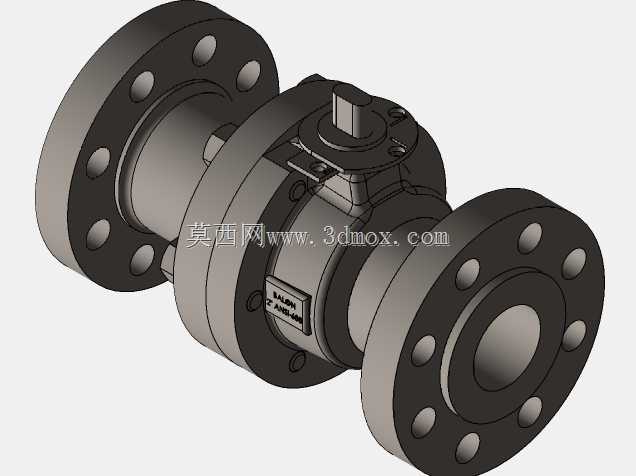

　　在石化、化工、水处理以及长距离流体输送管路中，两英寸压力等级600磅级的法兰球阀属于高频使用的截断类元件。这套结构围绕巴伦球阀的典型构型展开，两端采用整体法兰与管线对接，中部为阀体容纳球形关闭件，顶部设置阀杆驱动接口，可适配手柄、蜗轮、气动或电动执行机构，满足不同自动化程度的现场操作需求。

　　从实际工况看，这类阀门主要安装在水平或竖直工艺管线上，用于控制水、油品、气体及部分腐蚀性介质的通断。法兰端面上均匀布置螺栓孔，安装时依靠双头螺柱与管段法兰夹紧，中间放置密封垫片，保证高压状态下接口不发生外漏。阀体中段的侧向铭牌区域用于标注压力等级、通径、流向及材料信息，方便现场巡检与备件核对。

　　结构设计时首先要确定通流能力与压力边界。两英寸公称通径对应内部流道直径，球体开孔与管道内径尽量保持一致，降低介质通过时的局部阻力，避免在阀腔内部形成明显涡流和压力损失。阀体采用分体式组合思路，中段主阀体与两侧连接体通过螺栓紧固，既便于内部球体、阀座的装配，也为后期检修更换密封件留出操作空间。

　　密封是球阀设计的核心。球体两侧布置弹性阀座，通常由金属支承圈与非金属密封面复合而成，预紧力通过阀体装配尺寸控制，使阀座均匀贴合球面。介质压力进入阀腔后会进一步推动阀座压紧球体，形成自紧式密封效果，压力越高密封贴合越可靠。阀杆从阀体上部穿出，采用填料函结构实现轴封，阀杆台肩设计成防飞出形式，即使在内部压力作用下也不会被顶出，保障操作安全。

　　顶部驱动端采用方形或扁方阀杆头，与执行机构输出轴配合传递扭矩。法兰盘上的安装孔位按照标准执行机构接口布置，保证手动、气动、电动装置可以互换。对于需要远程联锁的生产线，可直接加装气动执行器配合电磁阀使用；对于开关频次较低的公用工程管路，配置手柄即可满足日常切断需求。

　　外形尺寸方面，两端法兰外径、螺栓孔分布圆直径、孔数及孔径均遵循ANSI 600磅级法兰规范，结构长度按照法兰端阀门标准尺寸控制，确保与同等级管线元件互换。建模时需要重点核对法兰密封面形式，突面结构适用于多数垫片类型，若面向高温高压工况可替换为环连接面。阀体外部加强筋与壁厚过渡要避免突变，减少铸造或锻造过程中的应力集中。

　　三维建模过程中，球体、阀座、阀杆、填料压盖、法兰螺栓、螺母及定位销均需独立成件，装配关系按照实际约束建立。球体旋转中心与阀杆轴线重合，阀座与球面保持同轴，侧向连接体与主阀体止口配合定位。干涉检查重点关注球体90度开关行程中与阀座、阀体中腔的间隙，以及阀杆转动时与填料、压盖的配合边界。

　　工程应用中还要考虑安装空间。阀门两侧需要留出法兰螺栓穿装和扳手操作距离，顶部执行机构高度需纳入管线排布，避免与桥架、管道支吊架冲突。对于保温管路，阀体外部轮廓要预留保温层厚度，手轮或执行器操作位置应处于人员可触及范围。若安装在可能产生水击的管路，阀杆方向和支撑位置需结合管架统一设计，降低振动对密封寿命的影响。

　　整体结构兼顾了高压截断能力、装配工艺性与执行机构扩展能力，既可作为独立管路元件用于系统设计选型，也可作为阀门类产品参数化建模的参考样件，帮助结构工程师理解法兰球阀从外部接口到内部密封副的完整构成逻辑。
