手柄驱动对夹式蝶阀管路截流结构

　　该结构为对夹式蝶阀，主要用于工业管路中完成介质通断与流量调节，常见于给排水、暖通循环、低压流体输送、化工辅助管线以及成套设备内部管路布置场景。阀体采用薄型对夹夹持形式，安装时置于两片管道法兰之间，依靠法兰螺栓贯穿阀体周边孔位完成压紧固定，整体轴向占用空间小，不需要在管路上预留过长安装段，适合空间紧凑的设备机架、泵房支管和成套工艺管线使用。

　　从功能实现来看，阀体内置圆盘形阀板，阀板绕阀杆轴线做九十度回转。手柄处于图示横向开启位置时，阀板平面与介质流向近似平行，流道处于全开状态，介质绕阀板两侧通过，流阻较低；手柄向下压至关闭位置时，阀板转至与流道轴线垂直，阀板外缘与阀座密封面贴合，阻断管路介质。手柄端部带卡位结构，可在不同转角位置锁定，既能够实现全开、全关两位操作，也可在中间角度停留，用于粗略调节管路流量。

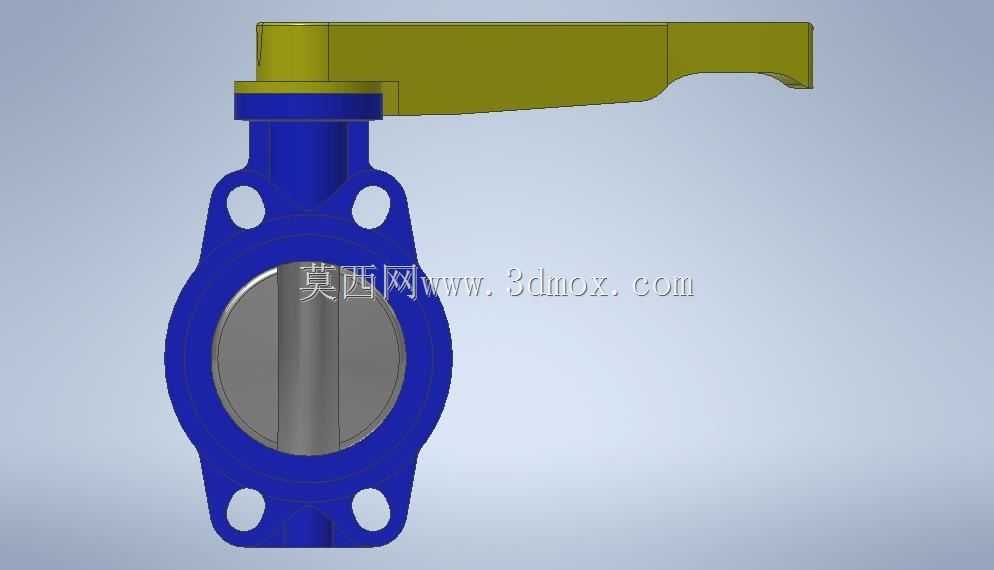

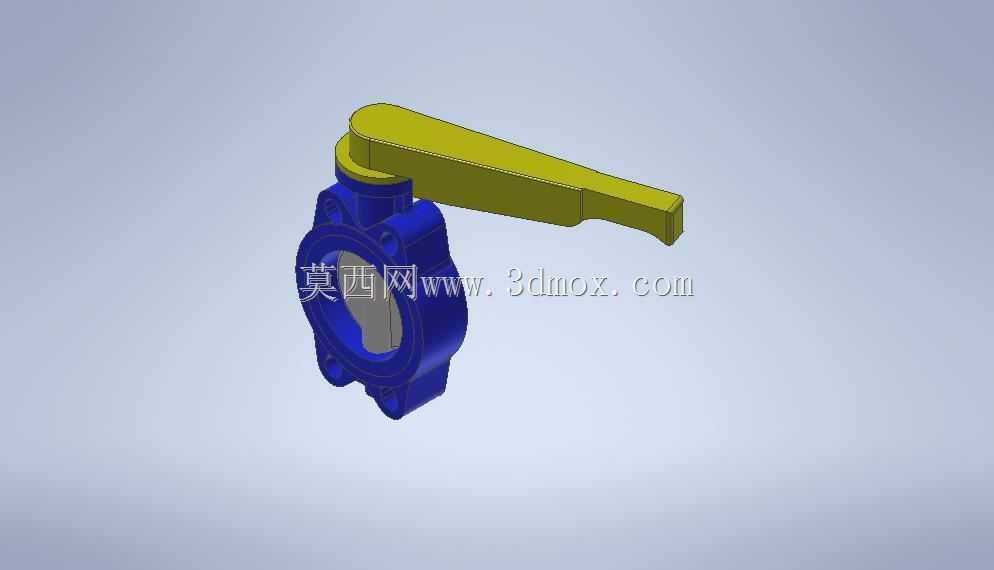

　　结构设计上，阀体采用蓝色涂装铸件外形，中部为圆形流道，上下设置阀杆支承部位，两侧耳板分布四个安装通孔。耳板孔位与标准管道法兰螺栓圆对应，安装时螺栓从法兰一侧穿入、另一侧锁紧，使阀体端面与法兰密封面均匀贴合。阀体上端伸出阀杆并连接杠杆式手柄，手柄长度较大，操作人员可通过较小手部力矩获得阀板密封所需扭矩；手柄与阀杆连接处采用扁位或嵌合结构，避免开关过程中出现相对转动。

　　阀板为灰色圆盘构件，位于流道中心，上下与阀杆连接形成回转副。阀板边缘厚度过渡圆滑，全开时对流体形成的扰动相对有限；关闭时，阀板圆周压向弹性阀座，依靠橡胶或聚合物阀座的微量变形补偿加工误差，实现低压工况下的密封。阀杆从阀体上部穿出，轴颈部位设置密封与支承结构，防止介质沿阀杆外漏，同时承受阀板回转时产生的径向和轴向作用力。

　　安装边界方面，这类对夹蝶阀不像法兰式阀门那样自带两端法兰盘，因此阀体宽度明显缩短，管路布置时只需保证两侧法兰端面平行、同轴，并在法兰之间留出阀体厚度对应的夹持间隙。阀体四周通孔需要与管道法兰螺栓孔对齐，螺栓锁紧应按对角顺序分步紧固，避免单侧压紧造成阀座偏载、阀板卡滞或密封失效。管路设计时还需在手柄摆动范围内预留操作空间，尤其阀体侧向应留出手柄九十度旋转的圆弧区域，避免手柄与管道支吊架、设备护罩或墙面干涉。

　　三维建模时，可将结构拆分为阀体、阀板、阀杆、手柄、阀座、销轴及紧固件等独立零件。阀体重点表达圆形流道、耳板通孔、上部轴座和加强过渡；阀板需保证圆盘外缘与阀座密封面的配合关系，中心回转轴线应与流道轴线垂直相交；阀杆与阀板、手柄之间的连接位置要体现扭矩传递特征；手柄建模时应兼顾握持长度、卡位齿板和锁定构件的运动关系。装配环境中可通过回转约束模拟阀板从零度到九十度的开关动作，检查阀板在全开、全关及中间开度时与阀体、阀座是否存在干涉，同时核对手柄转动范围与周边安装空间。

　　实际选型与结构复核中，需要关注公称通径对应的法兰螺栓孔分布、阀体夹持长度、阀杆高度、手柄端部回转半径以及管道端面距离。对夹式结构重量较轻、拆装方便，但对两侧法兰的对中和平行度较敏感；若法兰错位或螺栓预紧不均，可能导致阀体受力变形，进而影响阀板转动和密封效果。用于含颗粒介质时，还应考虑阀板边缘和阀座的冲刷磨损，避免在长期节流状态下使密封面局部损伤。整体结构简洁，零件数量少，动作路径直观，是低压管路截流和快速切换场合中具有代表性的蝶阀设计。
