CA6140车床配套翻转式铰接防护端盖

　　这套铰接翻转端盖结构面向普通卧式车床的外露轴端、润滑腔口与小型操作侧腔防护场景，在CA6140这类常规卧式车床的日常加工环境里，床头箱、进给箱、溜板箱周边分布着多处需要定期开盖检查、注油维护、清理切屑的腔室开口，传统固定式封盖需要完全拆卸螺栓才能完成维护操作，拆下的紧固件容易掉落到床身导轨缝隙或者切屑堆积区，反复拆装还会让结合面的密封垫出现错位、压痕不均的问题。该结构把圆形封盖和立式翻转支臂做成一体化铰接形式，日常闭合时下端圆盘完全覆盖腔口端面，需要开盖检查时无需完全拆除整个端盖，只需松开侧向锁紧件即可绕支臂的铰接轴向上翻转立起，翻开后封盖始终和安装基座连为一体，既不会占用操作工位周边的摆放空间，也避免了拆装过程中零件磕碰导轨面、掉入机床内部的风险。

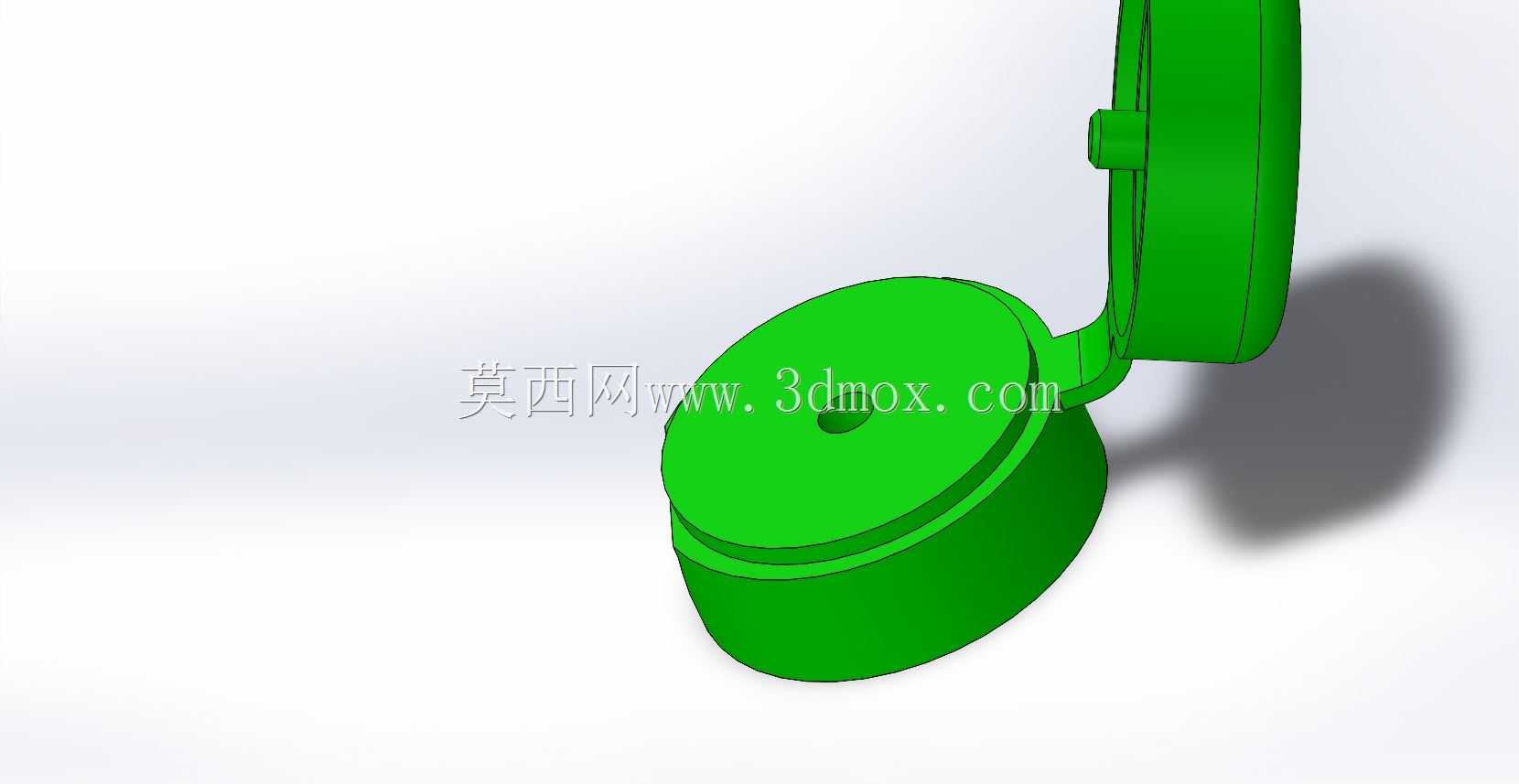

　　从结构细节来看，下端封盖主体采用带阶梯止口的圆盘造型，圆盘中心预留了同轴小孔，既可以作为定位销孔匹配腔口端的定位凸台，保证每次闭合后盖体和腔口的同轴度，也可作为油位观察、微量透气的通道；圆盘外缘的双层阶梯边刚好嵌入腔口的密封槽内，闭合后阶梯面压紧密封垫片，能阻挡车削过程中飞溅的切削液、细碎铸铁切屑进入腔室内部，同时也避免腔室内的润滑脂向外渗漏。连接圆盘和上侧立式盖板的是窄型铰接支臂，支臂和两端盖体采用圆弧过渡连接，没有尖锐的应力集中棱角，翻转过程中支臂的弯曲弧度刚好避开腔口周边凸出的油管接头、紧固螺栓棱边，不会在开合路径上出现运动干涉。上侧立式盖板为等厚圆盘造型，侧面伸出的短圆柱凸台就是铰接回转位，凸台的轴线和下端封盖的开合回转轴线完全重合，转动时整根支臂带动下盖做定轴翻转，转动阻尼可以通过铰接轴处的配合松紧调整，翻开到竖直位置时可以靠阻尼保持悬停状态，不需要额外加装支撑顶杆，维护人员双手操作注油、清理、检测作业时不会出现盖体自行回落砸手的问题。

　　在安装边界上，整套结构的安装基准贴合车床腔口的法兰端面，下端圆盘的外径比腔口密封位外径单边宽出3到5毫米，保证密封垫片有足够的压紧余量；铰接支臂的侧向伸出长度控制在腔口侧方安装面的可用空间范围内，翻转最大角度设定为接近90度，翻开后盖体处于竖直状态，其投影完全落在腔口侧方的机床箱体壁面区域，不会向外探出到车床的操作走刀路径上，也不会和移动的溜板、刀架组件发生碰撞。设计过程中首先核对CA6140车床对应腔口的安装孔位分布、周边管线与凸出零件的轮廓包络，先在三维环境里模拟端盖从闭合到完全翻开的全行程运动轨迹，逐一排查轨迹路径上是否和相邻的油管、固定螺栓、箱体加强筋存在干涉，再调整铰接支臂的弯曲弧度和轴向长度，保证开合全程无卡滞；之后对圆盘止口的配合公差做匹配设定，阶梯止口和腔口的配合采用间隙定位，既方便盖体轻松扣合，又能保证同轴度误差控制在密封件允许的补偿范围内；铰接凸台和基座孔的配合选用适中的过渡公差，既保证转动灵活，又能提供足够的翻转阻尼，避免使用过程中因机床切削振动出现盖体自行松脱翻开的情况。

　　实际机加工场景里，这类结构除了用在车床的腔室防护，也可以适配同类型通用机床的外露检修口、小型储油腔端盖，相比传统可拆卸式封盖，它省去了反复拆装螺栓的工序，日常班前检查、定期维护的操作耗时明显缩短，铰接一体化的设计也减少了零散零件的数量，车间日常5S管理中不会出现端盖随手放置、紧固件丢失的问题。结构整体造型简洁，没有复杂的异形曲面，不管是铸件后续机加工还是直接采用板材焊接成型都很容易实现，密封面、铰接回转面的加工精度在普通车床上就可以完成，不需要特殊的专用工装，非常适合普通机加工车间做机床附件改造、备件自制的时候参考使用，结构的尺寸比例可以根据不同规格机床的腔口大小等比例缩放，铰接位置、支臂长度随安装空间灵活调整，适配不同的安装边界条件。
