CA6140车床弧形下凹定位支承块

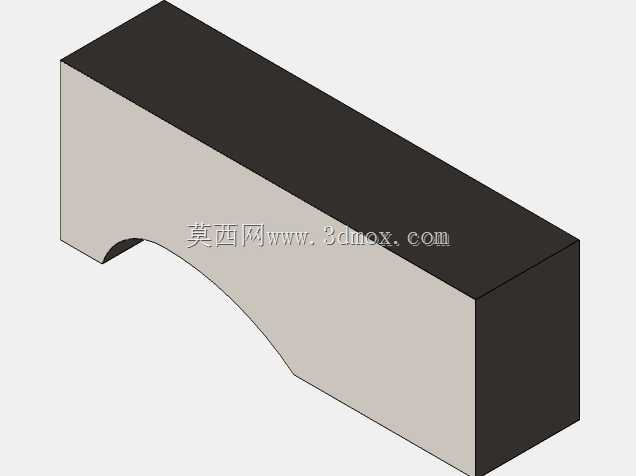

　　该零件为CA6140普通车床配套使用的长条形定位支承垫块，整体采用长方体基体结构，在朝向工件装夹侧的下边缘加工出连续内凹弧形让位轮廓，主要用于车床溜板、刀架辅助定位、工装夹具垫高以及轴类零件装夹时的侧向避让场景。从实际装配逻辑来看，零件顶面与底面均为完整平直加工面，可直接贴合机床中拖板平面、夹具底座或工装垫板，依靠平面接触保证支承刚性；两侧端面保持垂直，便于多块垫块并排拼接使用，在长轴类零件批量加工时形成连续支承面。弧形内凹轮廓的设计并非装饰结构，而是针对回转体工件外圆轮廓做的让位处理：当垫块布置在工件下方或侧方时，内凹弧面可避开旋转工件的外圆轨迹，防止垫块与高速旋转的轴件发生刮擦，同时又能尽可能缩小垫块与工件之间的间隙，提升装夹系统的整体刚性。

　　从建模思路上，该零件先以长方体拉伸生成主体毛坯，确定总长、总宽、总高三个基础尺寸边界，再在侧视草图中绘制连续下凹曲线，曲线两端与零件左右侧壁平滑过渡，避免出现尖角应力集中；随后通过拉伸切除命令去除弧形区域多余材料，最后对所有棱边做轻微倒角处理，去除加工毛刺。整个结构没有复杂的曲面特征，也没有额外的螺纹孔、销孔，属于典型的简易机床辅助支承件，加工时可直接选用矩形型钢下料，经铣削六面保证平行度与垂直度后，再通过线切割或数控铣加工弧形让位轮廓，工艺路线短，制造成本低，适合车间单件小批量自制。

　　在尺寸与安装边界方面，零件长度方向尺寸远大于宽度与高度，属于长条形支承元件，布置时需保证底面与安装台面完全贴合，不得悬空；弧形凹口的最低点需高于工件最大回转半径对应的安全间隙，实际使用中可根据被加工轴件的直径调整垫块安装位置，若工件直径较大，可将垫块向远离主轴轴线方向平移，若工件直径较小，则可靠近轴线布置，以获得更好的辅助支承效果。零件顶面可承受夹具、压板的压紧载荷，在装夹异形工件时，也可在顶面加装V型块、压块等附件，扩展工装的适配范围。

　　在车床日常加工场景中，这类垫块常出现在以下工况：一是长丝杠、长光轴类零件车削时，配合中心架、跟刀架使用，填补工装与床身之间的高度差；二是改制专用夹具时，作为夹具底座的调整垫片，补偿夹具底板与拖板之间的高度误差；三是在车削非圆异形工件时，利用弧形让位空间容纳工件突出的轮廓部分，避免工装与运动部件干涉。结构设计上刻意省略了多余的减重孔与装饰特征，因为车间工况下支承件首要保证的是抗压强度与装夹稳定性，实心长方体结构在承受压板冲击力、切削振动载荷时不易发生变形，长期使用后底面磨损也可通过平面磨床重新修磨，重复利用率高。

　　从三维建模细节来看，弧形轮廓的曲率取值参考了CA6140车床常用加工轴件的直径范围，凹弧深度适中，既保证足够的让位空间，又不会因切除材料过多导致零件下部壁厚过薄、承载能力下降。零件的黑白分面显示效果也对应了实际加工中的不同接触面：深色顶面为主要承压面，浅色立面为侧向定位基准面，装配时可快速区分安装方向，减少工装调试时的反装错误。对于机床改造、工装设计人员而言，该类基础支承块属于标准化辅助元件，建模时保留完整的参数化特征，后续可通过修改总长、弧面半径、整体高度三个核心参数，快速衍生出适配不同型号车床、不同直径工件的系列化垫块，无需重新从零绘制结构，能有效缩短工装设计周期。
