CA6140车床专用V型定位夹持支座结构

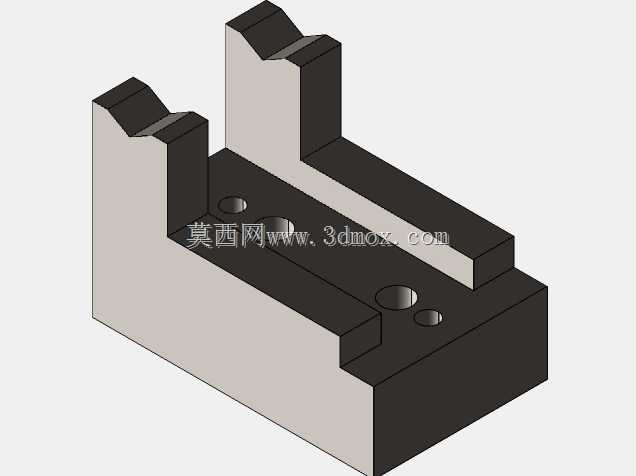

　　这款结构件是CA6140普通车床配套的专用定位夹持支座，主要用于车床加工工序中轴类、套类回转零件的装夹定位，在小批量轴件车削、二次返修加工场景中应用十分广泛，能够替代手动找正的繁琐操作，大幅缩短工件装夹的辅助工时。从结构设计来看，主体采用一体化矩形基座作为承载基础，基座上开设的四个沉头安装孔完全匹配CA6140车床中拖板的T型槽安装间距，安装时可直接通过T型螺栓完成固定，无需额外加工转接板，安装边界完全适配CA6140的中拖板台面尺寸，不会与刀架运行轨迹产生干涉。上部对称设置的两个V型夹持块是核心功能结构，V型开口角度采用90度通用设计，可适配直径区间在20mm到80mm的回转类工件，V型面的定位精度可控制在0.02mm以内，

　　能够保证工件装夹后轴线与车床主轴轴线的同轴度要求，避免装夹偏差带来的加工尺寸超差问题。基座中部的凹槽结构一方面是为了减轻零件整体重量，降低中拖板的运动负载，另一方面也可作为加工过程中切屑的临时容纳空间，避免切屑堆积在V型定位面上影响装夹精度，日常清理时只需通过压缩空气吹扫即可快速排出凹槽内的切屑与切削液残留。设计过程中充分考虑了车床加工的受力特性，V型块与基座采用一体化铣削成型，没有额外的拼接焊缝或连接螺栓，能够承受车削过程中较大的径向切削力，不会出现夹持松动或结构变形的问题，V型块的高度经过反复校核，保证装夹工件后工件中心高与CA6140车床的标准中心高完全匹配，无需额外调整垫片。零件的所有锐边都做了C1倒角处理，

　　既避免安装调试过程中划伤操作人员，也能够消除机加工产生的应力集中问题，提升零件的长期使用稳定性。在实际使用场景中，这款支座既可以配合尾座顶尖实现长轴类零件的辅助支撑，也可以单独使用完成短轴类零件的定位装夹，针对一些异形回转件的二次加工，还可以通过在V型面加装铜质垫片来避免夹伤工件已加工表面。基座的底面经过精磨处理，平面度控制在0.01mm以内，安装后能够与中拖板台面完全贴合，不会出现安装倾斜的问题，四个安装孔采用沉头设计，螺栓锁紧后头部不会高出基座平面，避免对工件放置或刀架移动造成干涉。不同于通用型的V型架，这款结构是完全针对CA6140车床的安装尺寸定制设计，不需要额外的调整适配环节，安装后即可直接投入使用，非常适合车床的定点工序加工使用，在批量加工同直径范围的轴类零件时，能够有效保证装夹精度的一致性，降低操作人员的劳动强度。
