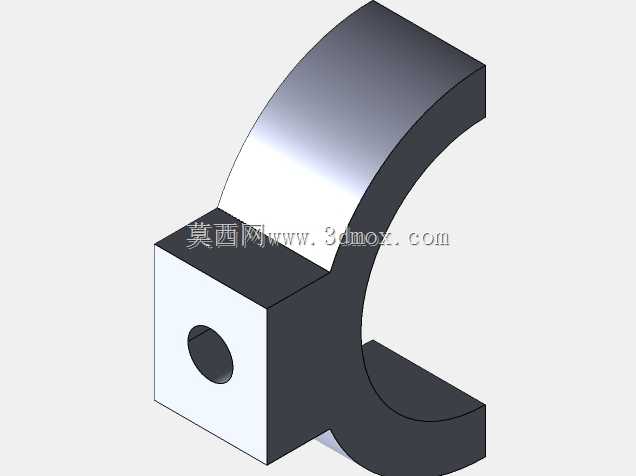

CA6140车床用半圆轴瓦固定夹结构

　　在普通卧式车床的主轴箱、进给箱内部，轴类部件的支撑定位离不开轴瓦结构，而这类半圆轴瓦的固定压紧件，是保障轴系运转稳定性的关键小零件，本次呈现的结构正是CA6140车床上用于半圆轴瓦定位的专用夹座。从实际应用场景来看，这类零件安装在车床箱体的轴瓦安装位，作用是扣合在半圆轴瓦的外侧，通过侧面的安装孔穿入紧固件，将上下两片半圆轴瓦牢牢压合在轴颈外侧，避免轴瓦在轴高速旋转过程中出现移位、转动，保障轴系的回转精度，避免轴瓦磨损不均导致的主轴跳动、进给卡顿问题。

　　从功能特性上看，该结构采用半圆弧面与方块安装座一体化的设计，半圆弧面的曲率与配套半圆轴瓦的外圆弧面完全匹配，安装后弧面与轴瓦外表面完全贴合，压紧力可以均匀分布在轴瓦的整个接触弧面上，不会出现局部应力集中导致轴瓦变形的问题。方块安装座上设置的横向通孔，用于穿入内六角圆柱头螺钉，安装时螺钉穿过该孔与箱体上的螺纹孔锁紧，即可提供稳定的压紧力，孔的位置经过尺寸链核算，锁紧后不会与轴瓦、轴颈发生运动干涉，同时预留了足够的螺钉拆装空间，日常设备检修时不需要拆解周边过多部件即可完成轴瓦的更换调整。

　　设计思路上，这类零件优先考虑结构刚性与安装便利性的平衡，半圆弧部分的壁厚经过受力校核，在车床主轴长期运转产生的振动、轴瓦受热膨胀的挤压力作用下，不会发生形变导致压紧力失效；方块安装座的平面度公差控制在0.02mm以内，与箱体安装面贴合后间隙极小，避免长期受载后出现安装偏移。圆弧面与安装座平面的垂直度、安装孔与安装面的平行度都按照机床配件的公差等级设计，保障安装后轴瓦的同轴度符合要求，不会出现轴瓦偏磨的问题。

　　从外形尺寸与安装边界来看，该零件的半圆弧内径与配套的CA6140车床对应轴位的轴瓦外径一致，圆弧段的轴向宽度与轴瓦宽度匹配，安装后方块部分不会突出箱体的安装平面，不会与周边的齿轮、传动轴等运动部件发生碰撞。安装孔的中心高与箱体上螺纹孔的中心高完全对齐，安装时不需要额外修配即可直接装配，零件的棱边都做了0.5mm的倒角处理，既避免安装时划伤操作人员，也去除了机加工产生的毛刺，防止毛刺脱落进入润滑油路造成油路堵塞。这类零件虽然体积不大，但属于车床轴系部件的易损配件，长期受交变载荷作用后可能出现螺纹滑牙、弧面磨损的问题，精准的三维结构可以为配件生产、检修测绘提供可靠的参考，也能帮助维修人员快速判断零件的磨损程度，确定更换方案，在机床大修、日常维护场景中都有实际的参考价值。
