CA6140机床L型定位压块结构

　　在普通卧式车床的工装夹具体系里，这类L型结构的压块是工件装夹环节里出镜率极高的元件，尤其在CA6140这类通用卧式车床上，不管是轴类、盘类还是异形小零件的装夹定位，都能看到这类结构的身影。很多刚接触机床装配的新人容易把这类压块和普通压板混为一谈，实际上二者的受力逻辑和适用场景差异很大：普通平压板是靠螺栓压紧力直接作用在工件表面，适合大平面的压紧，而这类带两个立边的L型压块，本质是兼具侧向定位和垂直压紧的复合功能元件，两个凸起的立边刚好可以卡入工件的定位槽或者靠在工件的相邻垂直面上，避免装夹过程中工件受切削力产生侧向滑移，尤其是在车削偏心件、断续切削的工况下，这种带侧向限位的压块比普通平压板的装夹可靠性高很多。

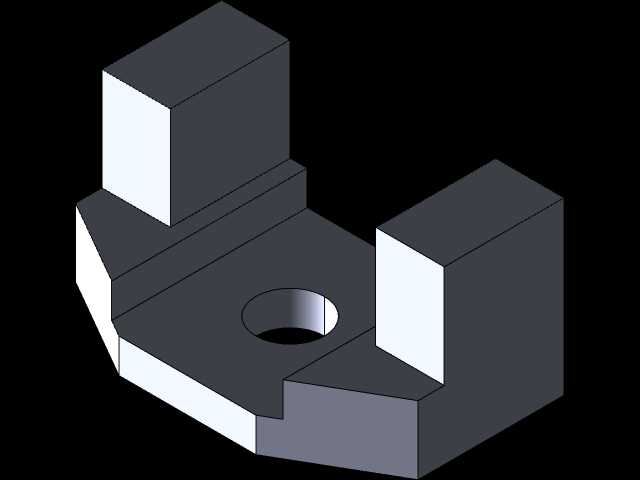

　　从结构设计逻辑来看，这个压块的底座做了切边处理，不是完整的矩形块，两个立边分别布置在底座相邻的两个角位，中间预留了螺栓过孔，这个孔的位置是经过受力校核的：孔中心到两个立边定位面的距离比例大概在1:1.2，刚好让螺栓拧紧时的压紧力均匀传递到两个定位接触面上，不会出现单边受力翘起的问题。底座的厚度比立边厚度小2mm左右，这个尺寸差是为了给压块下方的调整垫片预留空间，实际装夹时可以根据工件的高度差，在底座下方垫不同厚度的塞尺或者垫片，调整压块的压紧高度，避免压块立边过高顶住工件的非加工面，或者过低导致压紧力不足。立边的内侧接触面做了0.2mm的倒角处理，不是锋利的直角，这个细节是为了避免压块和工件定位面接触时出现应力集中，尤其是装夹有色金属工件的时候，不会因为直角棱边压伤工件表面，同时也能抵消一部分工件定位面的平面度误差，让定位接触更贴合。

　　实际安装使用的时候，这个压块的安装边界需要特别注意：底座的两个非定位侧边和机床工作台T型槽的边缘要预留至少3mm的间隙，避免T型槽里的T型螺栓拧紧时，压块侧边和槽壁产生干涉，导致压块无法放平。中间的螺栓过孔直径比常用的M12压紧螺栓大1.5mm，这个间隙是为了补偿压块安装时的位置偏差，不用每次装夹都精准对准螺栓孔位，能大幅缩短装夹辅助时间。两个立边的高度设计为18mm，这个尺寸是匹配CA6140车床常用的卡盘爪高度和花盘安装基面的高度差来定的，既不会因为立边过高导致刀具退刀时碰到压块，也不会因为立边过低失去侧向定位的作用。在车削加工的过程中，切削力的方向是不断变化的，尤其是车削端面和外圆的走刀过程中，工件受到的径向力和轴向力会交替作用在压块的两个立边上，这种L型的结构刚好能把两个方向的切削力通过底座传递到机床工作台上，比单方向定位的元件抗振性好很多，能有效减少加工过程中的工件振颤，提升加工表面的光洁度。

　　很多维修车间在自制这类压块的时候，容易忽略底座底面的平面度要求，实际上这个面的平面度要控制在0.02mm以内，不然压块装夹时会出现倾斜，导致立边的定位面和工件表面不能完全贴合，压紧时会给工件施加额外的扭曲应力，加工完松夹之后工件会出现变形，尺寸超差。另外立边的两个定位面的垂直度公差要控制在0.015mm以内，这个精度直接决定了工件装夹后的直角定位精度，如果垂直度超差，加工出来的工件相邻面的垂直度就没法保证，尤其是在加工两垂直面有位置度要求的零件时，这个公差是核心管控项。中间的螺栓过孔和底座底面的垂直度也要控制在合理范围内，不然螺栓拧紧的时候会出现别劲的情况，时间长了会导致螺栓弯曲变形，甚至断裂。

　　在日常的设备维护里，这类压块属于易损工装，每次使用完之后要把接触面的切屑和切削液清理干净，避免切屑垫在定位面和底座底面之间，影响下次使用的定位精度。如果发现立边的定位面出现磕碰凹痕或者磨损，要及时修磨，保证接触面的平面度和垂直度，不能带着损伤继续使用，不然会导致批量零件的装夹精度不合格。和普通的定制化夹具比起来，这种通用型的L型压块适配性很强，不用针对特定零件单独制作工装，只要工件的定位面尺寸在压块的夹持范围内，都可以搭配不同的垫片和螺栓组合使用，能大幅降低工装制作成本，缩短生产准备周期，不管是单件小批量的维修加工，还是中等批量的零件生产，都是非常实用的机床工装元件。
